Was ist ODF? Optischer Verteilerrahmen erklärt

Ein optischer Verteilerrahmen, in der Regel mit ODF abgekürzt und manchmal auch Glasfaserverteilerrahmen genannt, ist der strukturierte Punkt, an dem Glasfaserkabel abgeschlossen, gespleißt, gepatcht und geschützt werden. Sie finden ODFs in Telekommunikationsräumen, FTTH-Netzwerken, Rechenzentren, Unternehmensgebäuden und industriellen Kommunikationssystemen. Dieser Leitfaden wurde aus der Sicht von Ingenieuren geschrieben, die optische Verteilungsnetze (ODN) und Glasfaserzugangsprojekte unterstützen. Das Ziel besteht also nicht nur darin, die vorhandenen ODF-Typen aufzulisten, sondern Ihnen dabei zu helfen, einen Rahmen an Ihre Glasfaseranzahl, Ihren Installationsraum, Ihr Steckerformat, Ihre Spleißanforderungen und Ihren langfristigen Erweiterungsplan anzupassen.

Wenn Käufer Optionen vergleichen, lautet die praktische Frage selten: „Welche Typen sind verfügbar?“ Normalerweise lautet die Frage: „Welcher ODF-Typ passt tatsächlich zu meiner Website und was muss ich mit dem Lieferanten klären, bevor ich die Bestellung aufgebe?“ Die folgenden Abschnitte beantworten beides und der Artikel endet mit einer Auswahlhilfe, einer Spezifikations-Checkliste, Beispielen für ausgearbeitete Konfigurationen und einer FAQ.

Was ist einOptischer Verteilerrahmen(ODF)?

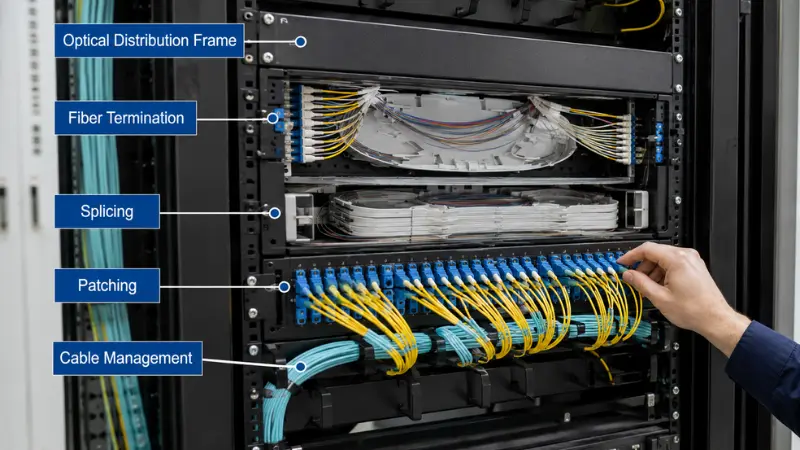

Ein optischer Verteilerrahmen ist ein Glasfasermanagementgehäuse, das zum Abschließen, Spleißen, Patchen, Schützen und Organisieren von Glasfasern verwendet wird. Eingehende Kabel werden mit ausgehenden Fasern, Pigtails, Patchkabeln oder passiven Komponenten wie Splittern verbunden, und jede Verbindung wird beschriftet, geschützt und für Wartungszwecke zugänglich gehalten, anstatt lose in einer Box zu liegen.

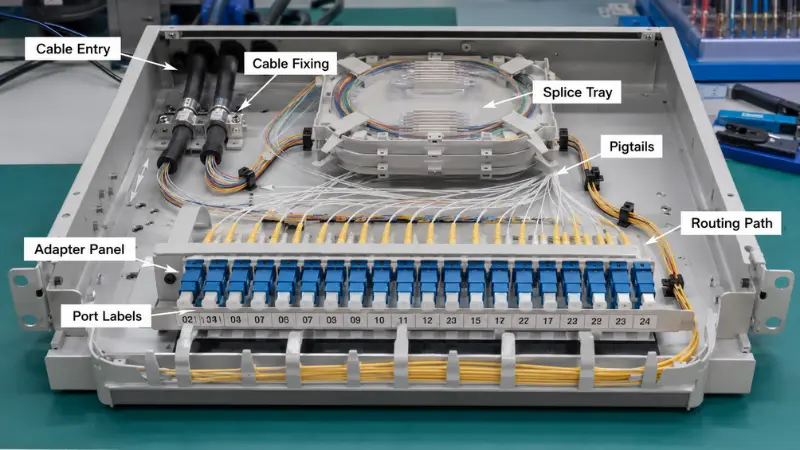

Im täglichen Betrieb unterstützt ein gut konzipierter ODF den Glasfaserabschluss, den Fusionsspleißschutz, die Patchkabelführung, die Lagerung von Kabeldurchhängen, den Steckerschutz und das Testen oder Neukonfigurieren von Netzwerken. Der Grund dafür ist eher konkreter als kosmetischer Natur: Wenn außerhalb der Arbeitszeit ein Fehler auftritt, kann ein Techniker mit einem Rahmen mit klarer Portnummerierung und zugänglichen Spleißkassetten die Verbindung in wenigen Minuten isolieren und reparieren, während ein überfüllter, unbeschrifteter Rahmen die gleiche Arbeit in stundenlanges manuelles Verfolgen von Fasern verwandelt. Viele der gleichen Abschluss- und Schutzfunktionen sind auch in der Kompaktversion enthaltenGlasfaser-Anschluss- und Verteilerkästennäher am Abonnenten eingesetzt werden, weshalb es leicht zu Verwechslungen beider Produktfamilien kommen kann. Auf diese Unterscheidung kommen wir später zurück.

Haupttypen optischer Verteilerrahmen

ODFs können nach Montagemethode, Installationsumgebung, Kapazität, interner Struktur und Anwendung gruppiert werden. Die häufigsten Kategorien sind Rackmontage, Wandmontage, Außenbereich, DIN-Schiene, SPS-Splitter und modulare Rahmen mit hoher -Dichte. In den folgenden Abschnitten wird erläutert, um welchen Typ es sich handelt, wo er passt und auf ein praktisches Detail, das bei der Auswahl oft übersehen wird.

ODF für Rackmontage

Ein Rackmount-ODF lässt sich in ein standardmäßiges 19-Zoll-Geräterack einbauen und ist das Arbeitstier für Telekommunikationsräume, Rechenzentren, Zentralbüros, Serverräume und die Backbone-Verkabelung von Unternehmen. Es wird typischerweise in den Höhen 1U, 2U, 3U oder 4U angeboten und lässt sich problemlos in daneben liegende Switches, Router und Patchpanels integrieren. Als grober Richtwert kann eine 1U-Einheit häufig bis zu 24 Fasern tragen, eine 2U-Einheit etwa 48 bis 96 Fasern und 3U- bis 4U-Einheiten 96 bis 144 Fasern oder mehr. Diese Zahlen ändern sich erheblich mit dem Adapterformat, sodass ein Rahmen mit hochdichten LC- oder MPO-Panels weitaus mehr Fasern pro HE aufnehmen kann als einer mit SC.

Das Detail, das über die langfristige Nutzbarkeit entscheidet, ist die Wahl zwischen einer festen und einer verschiebbaren Schubladenkonstruktion. Ein fester Rahmen ist einfacher, stabiler und kostengünstiger und eignet sich daher für stabile Backbone-Verbindungen, die sich selten ändern. Durch eine verschiebbare Schublade kann das Fach zum Spleißen und Überprüfen nach vorne gezogen werden. Dies ist die bessere Wahl für alle Rahmen, die häufig bewegt, hinzugefügt und geändert werden. Bevor Sie einen Schiebetyp angeben, stellen Sie sicher, dass vor dem Rack genügend Freiraum vorhanden ist, damit die Schublade vollständig ausgefahren werden kann, da ein hochdichter Rahmen, der in einem engen Gang nicht geöffnet werden kann, schwierig zu warten ist.

Wandmontage-ODF

Ein wandmontierbares ODF wird direkt an der Wand befestigt und nicht in einem Rack untergebracht. Daher ist es die natürliche Wahl, wenn kein Rack vorhanden ist oder der Platz knapp ist: kleine Telekommunikationsräume, Bürogebäude, Wohnungskeller, Etagenverteilerpunkte und FTTH-Gebäudeeingänge. Es ist normalerweise kompakt, abschließbar und für mittlere Faserzahlen wie 12, 24 oder 48 Kerne geeignet.

Bei der Auswahl eines Wandmontagegeräts ist die Kabeleinführungsrichtung wichtiger, als es zunächst scheint. Ein Rahmen, der in einer schmalen Steigleitung oder einem schmalen Schacht montiert ist, benötigt häufig einen Eingang von unten oder von der Seite statt von hinten, da hinter der Box einfach kein Platz ist, um ein Kabel ohne scharfe Biegung zu verlegen. Bestätigen Sie vor der Bestellung die Eintrittsrichtung, die Kapazität der internen Spleißkassette, die Anordnung der Adapterplatten und den verfügbaren Platz zum Aufwickeln der Fasern, nicht erst, wenn die Box bereits an der Wand hängt.

Outdoor-ODF

Ein Outdoor-ODF terminiert und verteilt Glasfasern an exponierten oder halb{0}}exponierten Standorten wie FTTH-Zugangspunkten, Telekommunikationsschränken im Freien, an Masten montierten Verteilungen, ländlichen Breitband- und Industriestandorten. Im Gegensatz zu einem Innenrahmen hängt ein Außengerät von seiner Umweltabdichtung ab, sodass die Anzahl der Anschlüsse nur die Hälfte der Spezifikation ausmacht.

Der zu verankernde Wert ist die in der internationalen Norm definierte EindringschutzklasseIEC 60529 (der IP-Code). In der Praxis bedeutet IP54, dass es staub-geschützt und spritzwassergeschützt ist, was für eine geschützte oder schrankmontierte Position geeignet ist; IP65 bedeutet staubdicht und geschützt gegen Wasserstrahlen mit geringem Druck. Dies ist ein realistischeres Minimum für einen Rahmen, der vollständig der Witterung ausgesetzt ist. und IP66 bis IP68 sorgen für stärkere Strahlen oder vorübergehendes Eintauchen. Beachten Sie, dass eine höhere Eintauchbewertung nicht automatisch eine Strahlbeständigkeit bedeutet, da es sich bei beiden um separate Tests handelt. Daher kann ein Standort, an dem sowohl Schlagregen als auch stehendes Wasser auftreten, eine doppelte Bewertung benötigen. Überprüfen Sie neben dem IP-Wert auch die UV-Beständigkeit, das Design der Kabelverschraubung, die Korrosionsbeständigkeit des Gehäuses, die Verriegelungsmethode und den Umgang mit Kondensation. Ein schlecht abgedichteter Außenrahmen ist eine der häufigsten Ursachen für feuchtigkeitsbedingte Fehler auch Jahre nach der Installation.

DIN-Schiene ODF

Ein DIN-Schienen-ODF ist eine kompakte Einheit, die auf einer DIN-Schiene in einem Schaltschrank oder industriellen Schaltschrank einrastet und für niedrige Glasfaserzahlen in Automatisierungssystemen, Energiekommunikation, Smart-Grid-Geräten, Transportschaltschränken und Fabriknetzwerken ausgelegt ist. Sein Wert liegt in der Integration: Es bringt Glasfaseranschluss und -schutz in das gleiche Panel wie die elektrische Verkabelung, ohne dass ein separates Rack erforderlich ist.

Achten Sie bei industriellen Arbeiten über die Faserzahl hinaus auf die mechanische Umgebung. Vibrationen, die verfügbare Schranktiefe, Erdungsanforderungen und Kabelzugentlastung wirken sich alle darauf aus, ob der Rahmen zuverlässig bleibt. Die Glasfaserführung sollte so angeordnet sein, dass ein Techniker die Anschlüsse erreichen kann, ohne nahegelegene Stromleiter zu stören.

SPS-Splitter ODF

Ein PLC-Splitter-ODF beherbergt passive optische Splitter im Inneren des Rahmens, sodass eine Zuleitungsfaser in viele Teilnehmerfasern aufgeteilt wird, was ihn zu einem Kernbaustein von FTTH-, GPON- und EPON-Zugangsnetzwerken macht, die in Referenzen wie dem standardisiert sindITU-T G.984 GPON-Empfehlungen. Ein einziger Rahmen kann Terminierung, Splitterinstallation, Patching und Kabelmanagement vereinen, wodurch die Bereitstellung eines passiven optischen Netzwerks aufgeräumt bleibt. Typische Konfigurationen reichen von 1×8 bis zu 1×32 oder 1×64, und das richtige Verhältnis hängt vom Verbindungsbudget und der Teilnehmerdichte des Projekts ab.

Zwei technische Punkte sind eine Planung wert. Erstens bestimmt das Teilungsverhältnis das Port-Layout und den Wartungsraum, da ein 1x32-Splitter weit mehr Ausgangsadapter speist als ein 1x8-Splitter und diese Ausgänge Platz zum Patchen und Beschriften benötigen, ohne dass sie überfüllt sind. Es hilft auch, sich frühzeitig zwischen zentraler Aufteilung an einem Knoten und verteilter Aufteilung im gesamten Netzwerk zu entscheiden, ein Kompromiss, der in dieser Übersicht gut erklärt wirdoptische Splittertypen. Zweitens verwenden PON-Bereitstellungen fast immer winkelpolierte (APC) Anschlüsse. Der Grund ist die Rückflussdämpfung: Reflexionen in einem gemeinsam genutzten passiven Baum verschlechtern die Signalqualität für jeden Teilnehmer im Zweig, und APC-Endflächen unterdrücken diese Reflexionen weitaus besser als flachpolierte Endflächen. Bestätigen Sie vor der Bestellung das Splitterverhältnis, die Politur des Steckers, das Ein- und Ausgangslayout, den verfügbaren Spleißfachplatz und das Beschriftungsschema und stöbern Sie durchSPS-SplitterOptionen, um genau das Verhältnis zu erreichen, das Ihr Design benötigt.

Modulares ODF mit hoher-Dichte

Ein modulares ODF mit hoher -Dichte ist für große Glasfaserzahlen bei begrenzter Rack- oder Stellfläche konzipiert und ist die Standardwahl für Rechenzentren, Zentralbüros, Carrier-Backbones, große Campusgelände und Aggregationspunkte, die Platz zum Wachsen benötigen. Anstelle eines einzelnen festen Panels verwenden diese Systeme modulare Adapterpanels, abnehmbare Kassetten, mehrere Spleißkassetten und speziell entwickelte Routing-Pfade und unterstützen üblicherweise LC- oder MPO/MTP-Schnittstellen.

Der Fehler, den Sie hier vermeiden sollten, besteht darin, ausschließlich auf die maximale Portanzahl zu setzen. Bei sehr hoher Dichte drängen sich Patchkabel zusammen, der Zugangsraum an der Vorderseite wird knapp und ein überfüllter Rahmen führt dazu, dass bei Wartungsarbeiten versehentlich der falsche Port getrennt wird. Die entscheidende Frage für Arbeiten mit hoher-Dichte, einschließlich der hier behandelten LC-versus-Array-AuswahlPraktischer Leitfaden zu LC versus MTP/MPOEs geht darum, ob Techniker nach vollständiger Beladung des Rahmens noch Anschlüsse erreichen, Patchkabel verwalten und den Biegeradius beibehalten können.

Vergleichstabelle der ODF-Typen

Kapazitätsbereiche sind nur typische Werte und variieren je nach Produktdesign, Adapterformat und Lieferantenkonfiguration. Überprüfen Sie immer die genaue Faseranzahl und die Paneloptionen anhand des Datenblatts.

Kurzanleitung zur ODF-Auswahl

Wenn Sie nur einen schnellen Weg zur richtigen Kategorie benötigen, zeigt die folgende Tabelle häufige Projektsituationen mit einem geeigneten Ausgangspunkt an. Behandeln Sie es als Auswahlliste und überprüfen Sie dann die Details anhand der Checkliste weiter unten.

Wie wählen Sie das richtige ODF für Ihr Projekt aus?

Bei der Wahl eines ODF geht es nicht einfach darum, sich für ein Gerät mit genügend Anschlüssen zu entscheiden. Ein Rahmen muss zum gesamten Design passen, daher sollten die folgenden Faktoren vor dem Kauf bestätigt werden.

Faseranzahl und zukünftige Erweiterung

Beginnen Sie mit der Anzahl der Fasern, die Sie heute terminieren, spleißen oder patchen müssen, und fügen Sie dann eine Reserve hinzu. Ein Rahmen, der genau den heutigen 24 Fasern entspricht, lässt keinen Platz, wenn der Standort auf 48 wächst, und eine spätere Nachrüstung der Kapazität kostet in der Regel mehr als der Kauf jetzt. In der Praxis reservieren viele Projekte 20 bis 50 Prozent freie Kapazität für zukünftige Verbindungen, Backup-Glasfasern und Upgrades. Fragen Sie, wie viele Fasern eingehen, wie viele ausgehen, ob weitere Benutzer oder Gebäude hinzukommen und ob die Spleißkassette und die Adapterkapazität dieses Wachstum aufnehmen können.

Installationsraum

Der Standort bestimmt weitgehend den Typ. Ein vorhandenes 19-Zoll-Rack weist auf einen Rackmontagerahmen hin; Ein Standort mit nur Platz an der Wand weist auf einen Wandmontagerahmen hin. Eine Glasfaserführung in einem Industrieschrank weist auf einen DIN-Schienenrahmen. und eine Installation, die Regen, Staub oder Temperaturschwankungen ausgesetzt ist, schließt die Verwendung eines Standard-Innengeräts zugunsten eines Außengeräts aus. Messen Sie den tatsächlich verfügbaren Platz, einschließlich der Racktiefe oder des Schubladenabstands, bevor Sie sich für ein Modell entscheiden.

Innen- versus Außenumgebung

Innen- und Außenrahmen sind nicht austauschbar. Innengeräte eignen sich für geschützte Räume wie Geräteräume, Büros und Telekommunikationsschränke, in denen die Abdichtung nicht im Vordergrund steht. Außengeräte benötigen einen vertretbaren Schutz gegen Feuchtigkeit, Staub, Korrosion und UV-Strahlung. Deshalb gehören IP-Schutzart, Gehäusematerial, Türdichtung, Stopfbuchsendesign, Verriegelungsstruktur und Temperaturbereich in die Spezifikation. Die Unterschiede zwischen der Handhabung im Innen- und Außenbereich, einschließlich Kabeltypen und -führung, werden in diesem Leitfaden behandeltInstallation von Glasfaserkabeln im Innen- und Außenbereich. Die Verwendung eines Indoor-Rahmens im Freien ist eine häufige und vermeidbare Ursache für verminderte Zuverlässigkeit.

Stecker- und Adaptertyp

ODFs können mit SC-, LC-, FC- oder ST-Adaptern konfiguriert werden, und die richtige Wahl richtet sich nach den vorhandenen Patchkabeln, Pigtails und aktiven Geräteschnittstellen. Als allgemeines Muster gilt:SC-Anschlüssesind in der Telekommunikation und FTTH weit verbreitet,LC-Anschlüssedominieren die Arbeit in Rechenzentren mit hoher-Dichte und in Unternehmen, FC taucht in einigen Telekommunikations- und Instrumentierungsbereichen auf und ST überlebt in älteren Netzwerken. Bestätigen Sie das Format anhand der ÜbereinstimmungGlasfaseradapterSie verwenden möchten.

Der polnische Typ verdient die gleiche Aufmerksamkeit. UPC-Endflächen (flache, leicht gewölbte Endflächen) liefern typischerweise eine Rückflussdämpfung von etwa 50 dB, während APC-Endflächen (abgewinkelte 8 - Grad) etwa 65 dB erreichen, indem sie Streulicht in die Ummantelung reflektieren und nicht zurück in die Faser, weshalb APC in PON- und RF-Videoanwendungen Standard ist. Die beiden dürfen nicht miteinander verbunden werden: Eine APC-zu-UPC-Verbindung verursacht eine hohe Einfügungsdämpfung und kann die Endflächen der Ferrule beschädigen. Wenn Sie die Optionen abwägen, ist diese Erklärung vonPC-, UPC- und APC-Poliertypengeht detailliert auf die Unterschiede ein.

Kapazität der Spleißkassette

Wenn der Rahmen zum Fusionsspleißen verwendet wird, muss die Kapazität des internen Fachs mit der Anzahl der Fasern und nicht nur mit der Anzahl der Adapter übereinstimmen. Ein häufiger und frustrierender Fehler ist der Kauf eines Rahmens mit vielen Adapteranschlüssen, aber zu wenigen Ablagen. Als Planungsregel gilt, dass eine Spleißkassette im Allgemeinen 12 oder 24 geschützte Spleiße enthält, sodass für einen 24-Faser-Auftrag etwa ein bis zwei Ablagen erforderlich sind, für einen 48-Faser-Auftrag zwei bis vier und so weiter. Wenn die Kassetten knapp werden, sind die Symptome vorhersehbar: Schrumpfschläuche finden keinen Platz mehr, Fasern können nicht innerhalb ihres minimalen Biegeradius aufgewickelt werden, die Wartung erfordert das erneute Lösen bestehender Spleiße und eine zukünftige Erweiterung wird umständlich. Gemäß den von der zusammengefassten PraktikenGlasfaserverbandFür kleine Gebäudekabel ist nach der Installation im Allgemeinen ein Biegeradius von etwa 25 mm erforderlich, und ein Rahmen, der diesen Radius nicht aushalten kann, erhöht die Einfügungsdämpfung. Planen Sie die Anzahl der Tabletts, die Lagerung der Hüllen und den Verlegeweg gemeinsam und überprüfen Sie IhreFaserpigtailsentlang des Rahmens, sodass Anschlüsse und Wannen kompatibel sind. Wenn Sie sich immer noch zwischen Spleiß- und vor Ort installierten Steckverbindern entscheiden müssen, ist dieser Vergleich vonFusionsspleißenist eine nützliche Referenz.

Kabeleinführung und Wartungszugang

Die Kabeleinführungsrichtung ist eine reale-Einschränkung und kein Detail. Rahmen unterstützen den Einstieg von hinten, von der Seite, von oben oder von unten, und eine Nichtübereinstimmung mit dem Standortlayout führt zu scharfen Kurven oder einer unordentlichen Streckenführung. Der Wartungszugang folgt der gleichen Logik: Eine Schiebeschubladen- oder Frontzugangskonstruktion erleichtert die Arbeit bei häufig geänderten Netzwerken, während eine feste Struktur für stabile Verbindungen mit wenigen Änderungen akzeptabel ist. Ein Rahmen, der auf dem Papier kompakt aussieht, kann nach dem Einbau der Kabel schwierig zu warten sein.

Beschriftung und Kabelmanagement

Eine klare Kennzeichnung spart Zeit bei Fehlern und Upgrades, und bei größeren Rahmen führt eine schlechte Kennzeichnung zu falschen Verbindungen, längerer Fehlerisolierung und vermeidbaren Ausfällen. Ein guter Rahmen ermöglicht eine eindeutige Portnummerierung, dedizierten Beschriftungsraum, Patchkabel-Führungsringe, Verbindungspunkte, einen freien Stauraum und eine Trennung zwischen eingehenden Kabeln und Patchkabeln. Behalten Sie die Routenführung beiPatchkabelvon Anfang an geplant und nicht nachträglich hinzugefügt werden.

ODF-Spezifikationscheckliste vor der Anforderung eines Angebots

Das Vorbereiten dieser Details vor der Kontaktaufnahme mit einem Lieferanten verkürzt das Hin- und Her-und-und verringert das Risiko, die falsche Konfiguration zu erhalten.

• Gesamtzahl der jetzt zu terminierenden Fasern plus der Reserveprozentsatz für zukünftiges Wachstum.
• Installation im Innen- oder Außenbereich und für den Außenbereich die angestrebte IP-Schutzart.
• Montagemethode: 19-Zoll-Rack U-Höhe, Wand, Mast, DIN-Schiene oder Schrank.
• Stecker- und Adapterformat (SC, LC, FC oder ST) und Politur (UPC oder APC).
• Typ, Länge und Menge der Pigtail- und Patchkabel.
• Anzahl der Spleißkassetten und erforderliche Kapazität pro Kassette.
• Splitterverhältnis und Splitposition für PON-Projekte.
• Kabeleinführungsrichtung und Kabelaußendurchmesser bzw. Verschraubungsgröße.
• Beschriftungs- und Portnummerierungsschema-.
• Feste oder verschiebbare Struktur und die erforderliche Zugangsseite.

Beispiel-ODF-Konfigurationen

Drei anonymisierte Szenarien zeigen, wie die oben genannten Faktoren in der Praxis zusammenwirken.

Kleiner FTTH-Gebäudeverteilungspunkt

Für 24 Fasern mit SC/APC-Pigtails in einer Steigleitung ist normalerweise ein kompakter wandmontierter ODF mit zwei Spleißkassetten und Kabeleinführung unten oder seitlich ausreichend. Durch die Reservierung einiger freier Ports bleibt Platz für zusätzliche Einheiten im Gebäude, ohne dass ein zweiter Rahmen hinzugefügt werden muss.

Aggregation von Rechenzentren

Für 96 Glasfasern auf LC in einem stark frequentierten Gang sorgt ein 2U-ODF mit verschiebbarer Rackmontage und hoher-Dichte, Zugang von vorne und doppelter Kabeleinführung dafür, dass das Patchen überschaubar bleibt und der Biegeradius bei hoher Patchkabelbelastung geschützt wird. Die ausziehbare Schublade ist hier wichtig, da häufig Änderungen vorgenommen werden.

Ländlicher FTTH-Zugang an einem Mast

Für eine Aufteilung der Einspeisung auf viele Teilnehmer ist ein Splitterverteilerrahmen für den Außenbereich mit der Schutzart IP65 oder höher, ausgestattet mit einem1×32-Splitterund SC/APC-Anschlüssen übernimmt sowohl die Aufteilung als auch die Umweltbelastung in einem Gehäuse.

ODF-Auswahl nach Anwendung

FTTH- und PON-Zugangsnetzwerke

Bei FTTH-Arbeiten werden in der Regel Wandmontagerahmen im Innenbereich, Außenrahmen an exponierten Zugangspunkten und SPS-Splitterrahmen überall dort verwendet, wo eine passive Aufteilung erforderlich ist. Ein Keller, ein Telekommunikationsraum oder ein Verteilerpunkt auf dem Boden erfordern normalerweise eine Wandmontageeinheit; ein externer Standort erfordert einen Außenbereich-; und ein Splitting-Knoten erfordert einen Splitter-Frame, der den Splitter mit Abschluss integriert. Für einen umfassenderen Überblick darüber, was ein passiver Build erfordert, hierPassive FTTH-KomponentenDer Beschaffungsratgeber ist ein hilfreicher Begleiter.

Rechenzentren und Telekommunikationsräume

In diesen Umgebungen werden Rackmontage und modulare Rahmen mit hoher -Dichte bevorzugt, und sie erfordern im Allgemeinen eine hohe Faseranzahl, LC-Adapter mit hoher -Dichte, eine saubere Patchkabelführung, zuverlässige Beschriftung und Platz für Erweiterungen. In dichten Racks hat das Kabelmanagement genauso viel Gewicht wie die reine Portdichte.

Unternehmensgebäude und Campusnetzwerke

Hier kommt es auf den richtigen Rahmen auf die Backbone-Ausführung an. In einem Haupttechnikraum wird häufig ein Rackmontagerahmen verwendet, während an Bodenverteilungspunkten Wandmontagerahmen zum Einsatz kommen. Auf einem Campus mit mehreren Gebäuden terminieren ODFs die Backbone-Fasern und sorgen für einen sauberen Patchpunkt zwischen Gebäuden, Switches und Geräteräumen.

Industrie- und Schaltschranknetzwerke

Industrielle Netzwerke basieren auf DIN-Schienenrahmen oder kompakten Wandmontagegeräten. Der Rahmen muss zum Schaltschrank passen, die Fasern vor mechanischer Beanspruchung schützen und es den Technikern ermöglichen, die Anschlüsse zu erreichen, ohne die elektrischen Leitungen zu berühren, wobei Vibration, Staub, Schranktemperatur und Zugentlastung berücksichtigt werden müssen.

ODF versus Glasfaser-Patchpanel versus Glasfaser-Verteilerkasten

Käufer verwechseln diese drei oft, weil sie alle Glasfaserverbindungen verwalten, sie aber nicht dasselbe sind. Ein ODF ist in der Regel die umfassendste Einheit, die Adapterplatten, Spleißkassetten, Kabelführung, lose Lagerung und Schutz kombiniert. Ein Glasfaser-Patchpanel ist eher auf das Patchen mit Steckverbindern innerhalb eines Racks ausgerichtet, obwohl einige auch Spleißkassetten enthalten. Ein Glasfaserverteilerkasten ist normalerweise kleiner und befindet sich näher am Endbenutzer, in FTTH-Gebäuden, an Etagenpunkten oder an Standorten mit Zugang im Freien.

Ein kurzer Weg zur Entscheidung: Verwenden Sie ein ODF, wenn Sie strukturierte Terminierung, Spleißen, Patchen und Management zusammen benötigen; Verwenden Sie ein Patchpanel, wenn Sie hauptsächlich Rack-basiertes Patching in der Nähe aktiver Geräte benötigen. und verwenden Sie einen Verteilerkasten, wenn Sie eine kompakte Verteilung in der Nähe der Benutzer benötigen. Da die Benennung je nach Anbieter und Markt unterschiedlich ist, sollten Sie sich eher an der tatsächlichen Struktur, Kapazität und Funktion als an der Beschriftung im Datenblatt orientieren. Dieser tiefere Blick auf dieUnterschiede zwischen einem ODF und einem Glasfaser-Patchpanelist eine Lektüre wert, wenn sich die Grenze immer noch verschwommen anfühlt.

Häufige Fehler bei der Auswahl eines ODF

Auswahl nur nach Portanzahl

Die Anzahl der Ports ist wichtig, aber sie allein reicht nicht aus. Spleißkapazität, Kabeleinführung, Adapterformat, Wartungsraum und Erweiterungshöhe bestimmen, ob der Rahmen tatsächlich vor Ort funktioniert.

Ignorieren zukünftiger Expansion

Ein kostengünstiger Rahmen ohne freie Kapazität wird teuer, sobald das Netzwerk wächst. Planen Sie das Faserwachstum vor der endgültigen Auswahl und nicht danach.

Verwendung eines Indoor-ODF im Freien

Innenrahmen sind nicht für Regen, Staub und dauerhafte Außeneinwirkung ausgelegt. Für Installationen im Freien ist ein ordnungsgemäß abgedichtetes Gehäuse mit geeigneter IP-Schutzart und Kabelverschraubungskonstruktion erforderlich.

Mischen von Steckverbindertypen ohne Planung

Die Auswahl von SC, LC, FC, APC und UPC muss auf die Patchkabel, Pigtails und aktiven Geräte abgestimmt sein. Die falsche Kombination erhöht die Komplexität der Installation und beeinträchtigt bei nicht übereinstimmender Politur die optische Leistung.

Vergessen des Wartungszugriffs

Ein Rahmen, der auf dem Papier kompakt aussieht, kann nach der Verkabelung schwierig zu warten sein. Stellen Sie sicher, dass Techniker nach der Installation Adapter, Spleißkassetten und Routingbereiche sicher erreichen können.

Häufig gestellte Fragen

Abschluss

Die wichtigsten Arten von optischen Verteilerrahmen sind Rackmontage, Wandmontage, Außenbereich, DIN-Schiene, SPS-Splitter und hochdichte Modulare. Die richtige Wahl richtet sich nach der Faseranzahl, dem Installationsraum, der Umgebung, dem Stecker- und Poliertyp, der Spleißkassettenkapazität, der Kabelführung und der zukünftigen Erweiterung. Für einen kleinen Innenbereich ist möglicherweise nur ein Wandmontagerahmen erforderlich. Telekommunikationsräume und Rechenzentren erfordern normalerweise Rackmontage oder Rahmen mit hoher -Dichte; FTTH- und PON-Netzwerke verwenden häufig Outdoor- und PLC-Splitterrahmen; und Industrieschränke sind mit DIN-Schienenrahmen gut bedient. Bereiten Sie vor der Auswahl Ihre Projektdetails anhand der obigen Checkliste vor, und ein Rahmen, der praktisch, zuverlässig und leicht zu warten ist, lässt sich viel einfacher spezifizieren.
