FTTH-ODN-Lösung für die schnelle und zuverlässige Bereitstellung von Glasfaserzugängen
Evolux liefert passive Glasfaserkomponenten aus einer Hand für FTTH-, FTTx- und PON-Zugangsnetzwerke, einschließlich SC/APC-Anschlüsse, Adapter, Pigtails, Patchkabel, SPS-Splitter und Anschlusskästen.
FTTH-ODN-Lösung für die schnelle und zuverlässige Bereitstellung von Glasfaserzugängen
Evolux liefert aus einer Hand-passive Glasfaserkomponenten für FTTH-, FTTx- und PON-Zugangsnetzwerke - SC/APC-Anschlüsse, Adapter, Pigtails, Patchkabel, SPS-Splitter und Anschlusskästen.
Unsere FTTH-Produktlösung hilft Telekommunikationsbetreibern, Vertragspartnern und Vertriebshändlern vom Patching in der Zentrale bis zur letzten{0}Meile des Abonnentenanschlusses beim Aufbau stabiler, skalierbarer und einfach zu installierender optischer Verteilungsnetze.
ears Erfahrung in der Glasfaserversorgung
Glasfaseranschlüsse im Lieferumfang enthalten
FTTH- und FTTx-Projektaufträge werden unterstützt
Etikettierung und Verpackung verfügbar

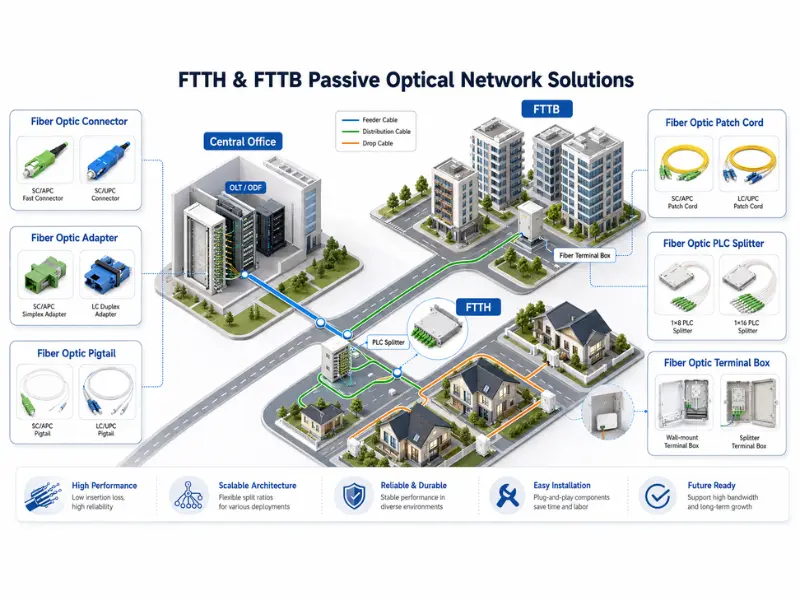

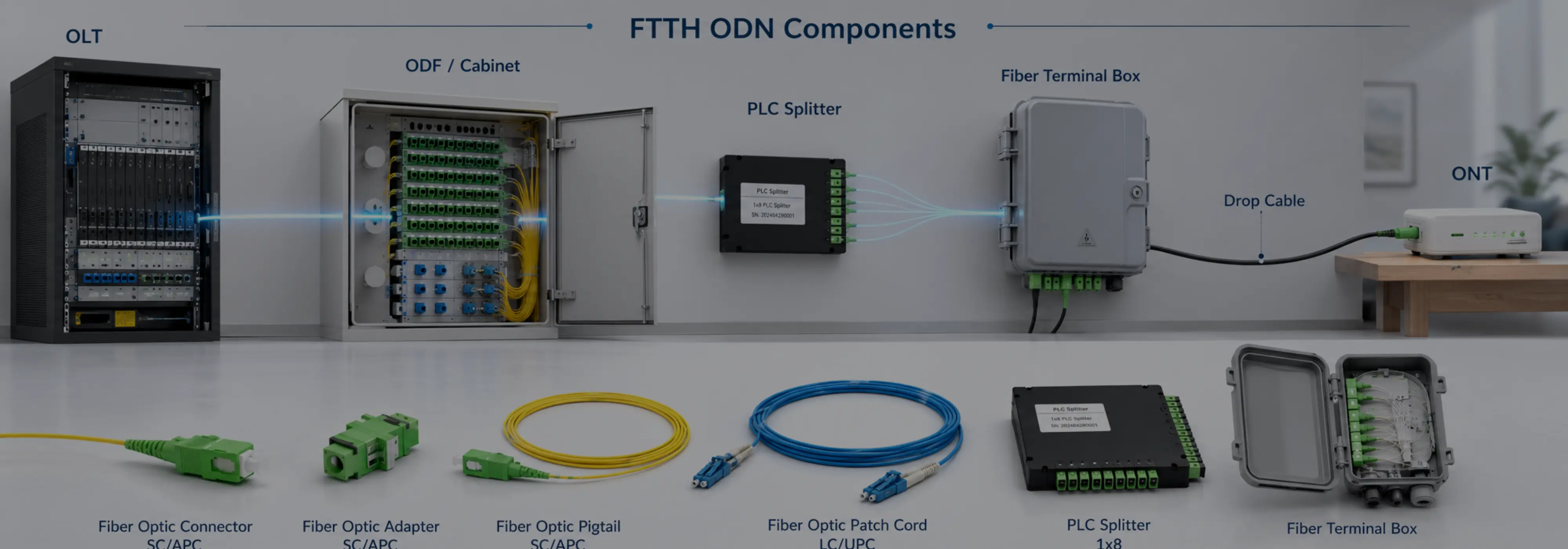

Typische FTTH-ODN-Netzwerkarchitektur
In einem typischen FTTH-PON-Netzwerk verbinden passive optische Komponenten die Zentrale mit Endbenutzern ohne aktive Ausrüstung im Verteilungspfad. Evolux bietet die wichtigsten passiven Komponenten für Splitting, Splicing, Patching, Terminierung und Teilnehmerverbindung
OLT
Zentrale
01
ODF / Kabinett
Zuleitungskabel
02
SPS-Splitter
1×4 – 1×64
03
Klemmenkasten
Verteilung
04
Drop → ONT
Teilnehmer
05
Jeder Abschnitt des FTTH-Netzwerks erfordert kompatible passive Komponenten. Steckertyp, Splitterverhältnis, Anschlusskastenkapazität, Fasertyp und Installationsumgebung wirken sich alle auf die Netzwerkleistung und die Installationseffizienz aus. Evolux unterstützt Kunden bei der Auswahl passender Produkte entsprechend der Projekttopologie, der Teilnehmerzahl und dem Einsatzszenario.
Empfohlene FTTH-Produktfamilien
Evolux bietet die wichtigsten passiven Glasfaserproduktfamilien für FTTH- und PON-Zugangsnetze an. Diese Produkte können einzeln geliefert oder zu einer maßgeschneiderten FTTH-Projektstückliste kombiniert werden.
Glasfaserstecker
SC/APC-Schnellstecker, SC/UPC-Stecker und LC-Stecker für Feldterminierung, ONT-Verbindung, Anschlusskasten und Patching.
Verwendet in: Feldterminierung · ONT · Patchen
Glasfaser-Schnellstecker Sc Apc
Glasfaser-Sc-Stecker
Glasfaser-LC-Steckverbinder
Glasfaseradapter
SC/APC-Simplex-Adapter, LC-Duplex-Adapter und Flanschadapter für Klemmenkästen, Verteilerkästen, ODF und Verteilerkästen.
Verwendet in: Anschlusskasten · ODF · Verteilerkasten

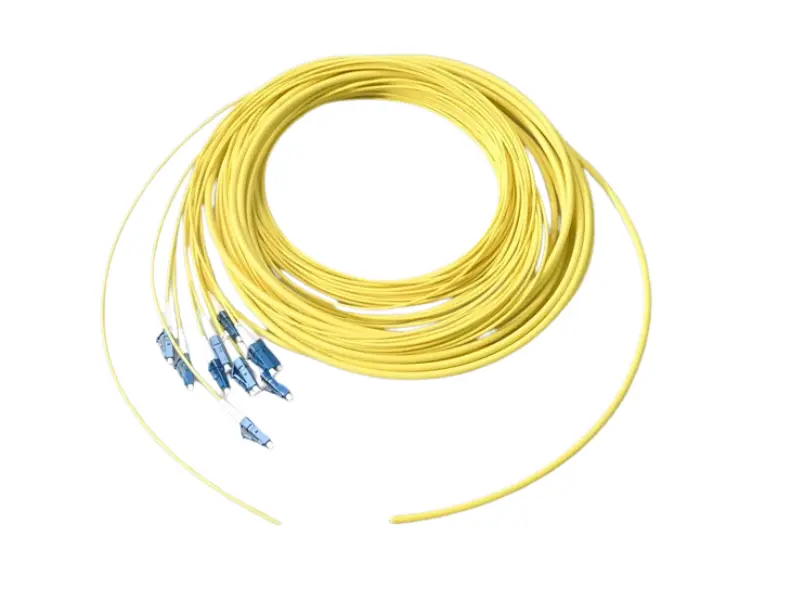

Glasfaser-Pigtail
SC/APC- und LC/UPC-Pigtails aus OS2 G.657A1/A2-Faser für Spleißpunkte, Anschlusskästen und Verteilerrahmen.
Verwendet in: Verbindungsstellen · Klemmenkasten · ODF
Glasfaser-Patchkabel
SC/APC-Simplex-, LC- und armierte Patchkabel für OLT-, ODF-, Splitter-, Klemmenkasten- und ONT-Verbindung.
Verwendet in: OLT · ODF · Splitter · ONT

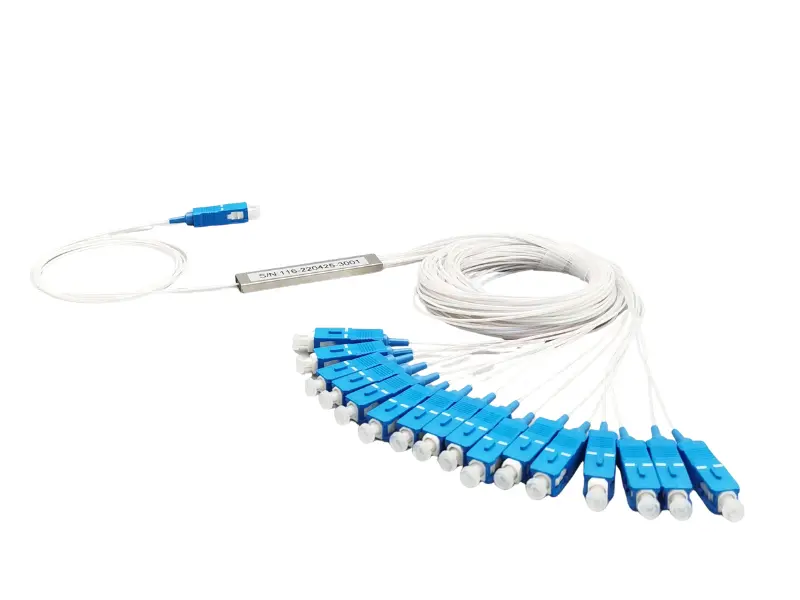

Glasfaser-SPS-Splitter
1×4, 1×8, 1×16, 1×32 und 1×64 PLC-Splitter für die PON-Signalaufteilung, zentrale und sekundäre Aufteilung.
Verwendet in: PON-Splitting · zentralisiert · sekundär
Glasfaser-Anschlusskasten
2- bis 24-adrige Anschlusskästen, Verteilerkästen und Wandmontagekästen für Flur-, Wand-, Mast- und Teilnehmerzugangspunkte.
Verwendet in: Flur · Wand/Mast · Zugangspunkte
Ganz gleich, ob Ihr Projekt Standard-SC/APC-Patchkabel oder einen kompletten Satz Anschlusskästen, SPS-Splitter, Adapter und Pigtails benötigt - Evolux unterstützt die flexible Produktanpassung für verschiedene FTTH-Bereitstellungsmodelle.
FTTH-Lösungstypen für unterschiedliche Bereitstellungsanforderungen
Unterschiedliche FTTH-Projekte erfordern unterschiedliche Installationsmethoden. Evolux unterstützt spleißbasierte FTTH-, vorkonfektionierte FTTH- und MDU-Gebäudefaserverteilungslösungen.

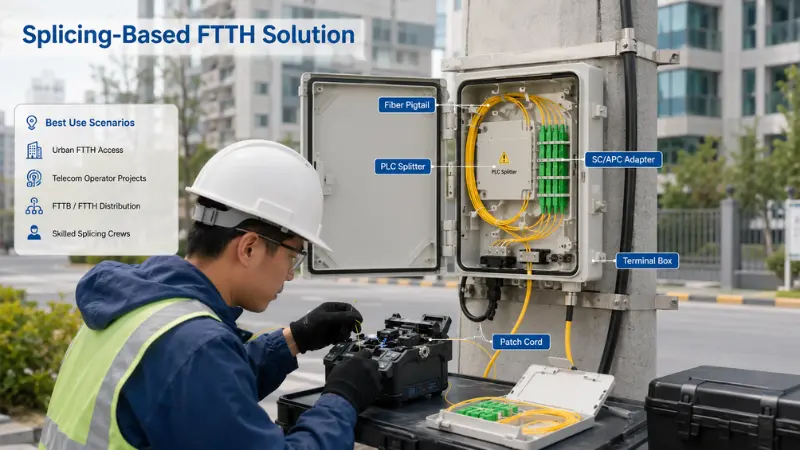

Spleißen-basierte FTTH-Lösung
Für herkömmliche FTTH-Projekte, kostensensible Zugangsnetzwerke und Bereitstellungen, bei denen Feldfusionsspleißen erforderlich ist.
Hauptvorteil:Stabile Verbindung und flexibles Routing - für langfristige Festnetze.
Faserpigtails werden mit Einspeise- oder Verteilerfasern fusionsgespleißt, während Adapter und Anschlusskästen organisierte, geschützte Verbindungspunkte bieten -ideal für Projekte, die eine stabile Langzeitleistung-und flexibles Routing vor Ort erfordern.
- SC/APC-Adapter
- SPS-Splitter
- Klemmenkasten
- Patchkabel
Beste Einsatzszenarien
- Städtische FTTH-Zugangsnetze
- Projekte von Telekommunikationsbetreibern
- FTTB/FTTH-Verteilungspunkte
- Teams mit erfahrenen Spleißteams

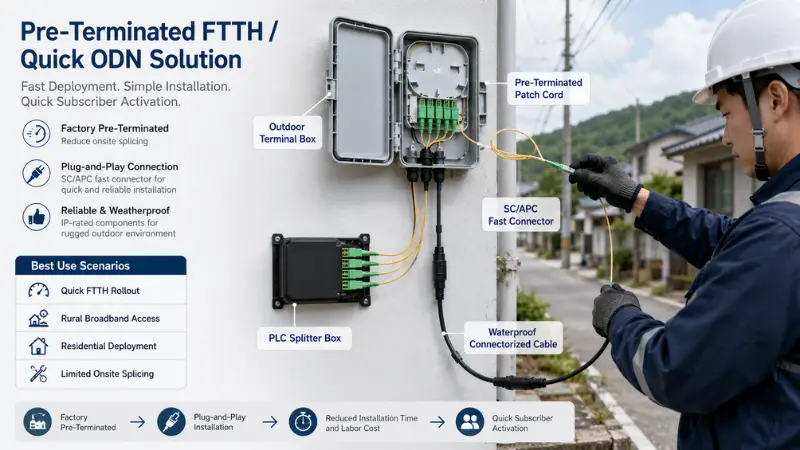

Vor-Terminiertes FTTH/Quick ODN
Für eine schnelle Abonnentenaktivierung, flache -Wohngebiete, ländliche Breitbandanschlüsse und Märkte mit hohen Arbeitskosten.
Hauptvorteil:Reduzieren Sie das Spleißen vor Ort, vereinfachen Sie die Installation und beschleunigen Sie die Teilnehmeraktivierung.
Werkseitig-konfektionierte Kabel, Anschlüsse und Anschlusskästen verbessern die Bereitstellungsgeschwindigkeit und reduzieren Installationsfehler - und eignen sich für schnelle FTTH-Einführungen, bei denen Installationseffizienz und gleichbleibende Qualität am wichtigsten sind.
- Beschreibung Beschreibung Beschreibung
- Spezifikationen
- Merkmale
- Anwendungen
Beste Einsatzszenarien:
- Schneller FTTH-Rollout
- Ländlicher Breitbandzugang
- Einsatz in Wohngemeinschaften
- Begrenzte Spleißressourcen vor Ort

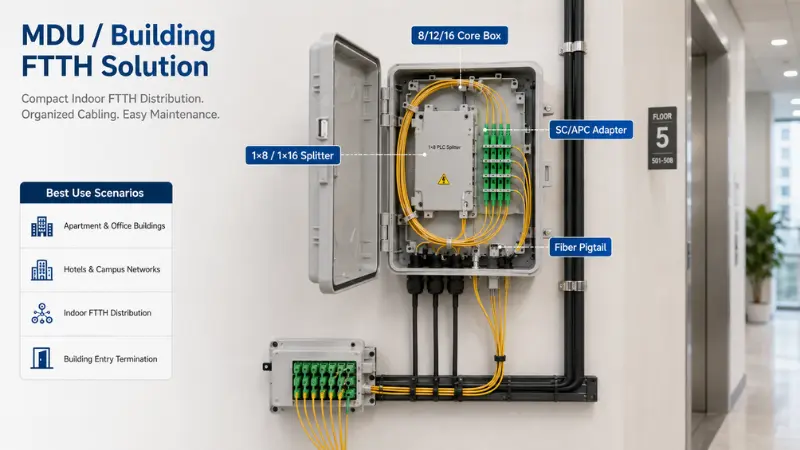

MDU / Gebäude-FTTH-Lösung
Für Wohnungen, Bürogebäude, Hotels, Campusgelände und Mehrfamilienhäuser.
Hauptvorteil:Kompakte Glasfaserverteilung für Mehrfamilienhäuser und Gebäudeeingangspunkte.
Für MDU und Gebäude-FTTH sind kompakte Verteilung und einfache Wartung von entscheidender Bedeutung. Evolux bietet Anschlusskästen, Splitter, Adapter, Pigtails und Indoor-Patchkabel für Korridor-, Boden-{1}} und teilnehmerseitige Zugangspunkte.
- 12.08.16 Kernbox
- 1×8 / 1×16 Splitter
- SC/APC-Adapter
- Faserpigtail
Beste Einsatzszenarien
- Wohn- und Bürogebäude
- Hotels und Campusnetzwerke
- FTTH-Verteilung im Innenbereich
- Abschluss des Gebäudeeintritts
Wie wählen Sie FTTH-Produkte für Ihr Projekt aus?
Die richtige FTTH-Konfiguration hängt von der Netzwerkstruktur, dem Splitterdesign, der Installationsumgebung und der Teilnehmerzahl ab. Nutzen Sie diesen Leitfaden, um geeignete passive Komponenten auszuwählen, bevor Sie ein Angebot anfordern.
| Projektbedingung | Empfohlene Richtung | Informationen zur Bestätigung |
|---|---|---|
| Zentralisierte Aufteilung | SPS-Splitterschrank / ABS / LGX | Splitterverhältnis, Portanzahl, Steckertyp, Einbauraum |
| Sekundäre Aufteilung | Klemmenkasten mit Splitter | Benutzerdichte, Bodenanzahl, Wartungsmethode |
| Wand-/Mastmontage im Außenbereich | IP65-Klemmenkasten für den Außenbereich | Wasserdichtigkeitsgrad, Kabeleinführungsrichtung, Montagemethode |
| Korridor-/Inneninstallation | Kompakte Box + Pigtail + Patchkabel | Flammhemmende Anforderung, Biegeradius, Kastengröße |
| Schnelle Abonnentenaktivierung | Vor-konfektioniertes Drop-Patchkabel | Kabellänge, Steckertyp, Zugöse, Wasserdichtigkeit |
| PON-Netzwerkverbindung | SC/APC-Stecker + SPS-Splitter | Splitterverhältnis, optisches Leistungsbudget, OLT/ONT-Schnittstelle |
Für die meisten FTTH-PON-Netzwerke werden üblicherweise SC/APC-Anschlüsse verwendet, um Reflexionen zu reduzieren. Der endgültige Steckertyp sollte jedoch immer mit der OLT-, ONT-, Splitter- und Projektspezifikation übereinstimmen. Evolux kann dabei helfen, die Produktkompatibilität vor der Massenproduktion zu bestätigen.
Technische Kontrollpunkte für die FTTH-ODN-Bereitstellung
FTTH-Projekte erfordern mehr als nur den Produktkauf. Optische Leistung, Installationsumgebung, Steckerkompatibilität und Testdokumentation sollten alle berücksichtigt werden, bevor die endgültige Produktliste bestätigt wird.

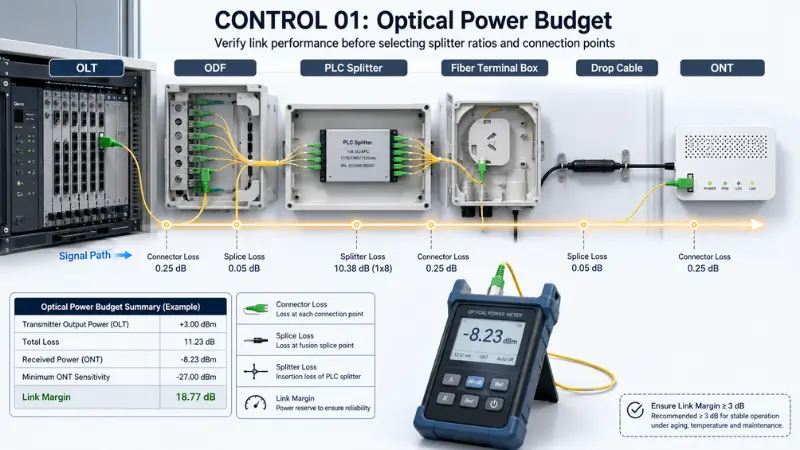

STEUERUNG 01
Optisches Leistungsbudget
Bestätigen Sie vor der Auswahl Splitterverlust, Steckerverlust, Spleißverlust und VerbindungsspielraumSplitterverhältnisseund Verbindungspunkte. Ein angemessenes Leistungsbudget sorgt dafür, dass das Signal von OLT bis ONT stabil bleibt.
STEUERUNG 02

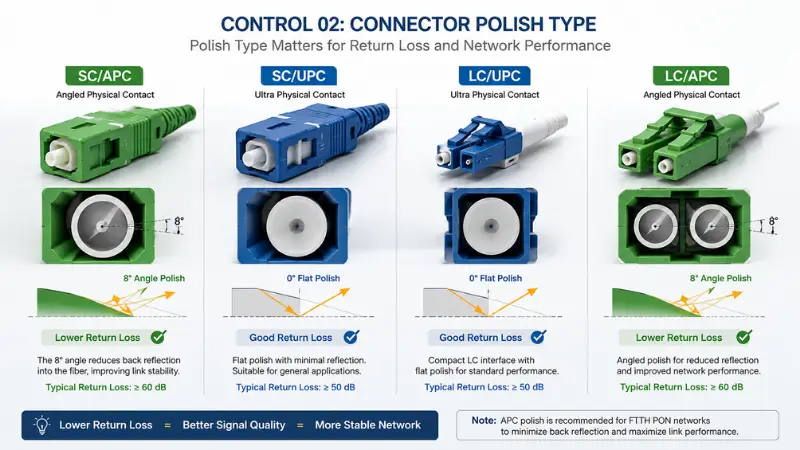

Stecker polnischer Typ
PON-Netzwerke verwenden üblicherweise SC/APC, da die APC-Politur die Rückflussdämpfung reduziert. SC/UPC, LC/UPC oder LC/APC können ebenfalls gelten - siehePC vs. UPC vs. APC-Politur.
STEUERUNG 03

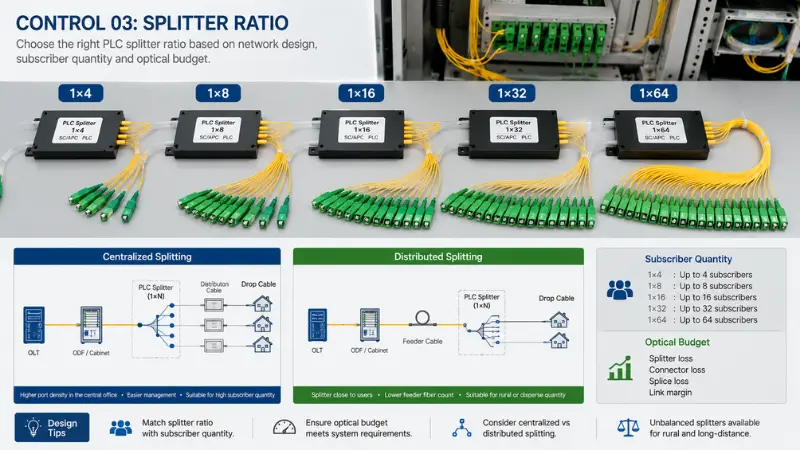

Splitterverhältnis
Gängige SPS-Verhältnisse sind 1×4, 1×8, 1×16, 1×32 und 1×64. Wählen Sie nach Abonnentenzahl, optischem Budget und zentralisiertem vs. verteiltem Design - einschließlichunausgeglichene Aufteilungfür ländlich.
STEUERUNG 04

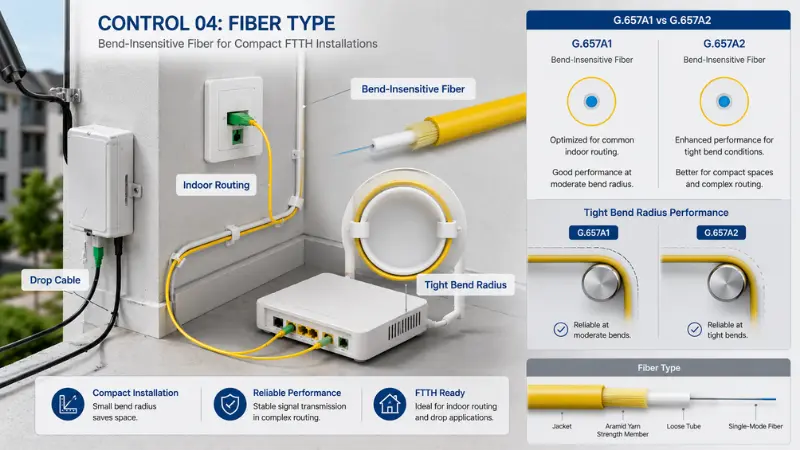

Fasertyp
Für Drop-Kabel und die Verlegung in Innenräumen werden biegeunempfindliche Fasern wie G.657A1/G.657A2 für kompakte Räume und enge Biegeradien bevorzugt. VergleichenSingle--Modus vs. Multimode.

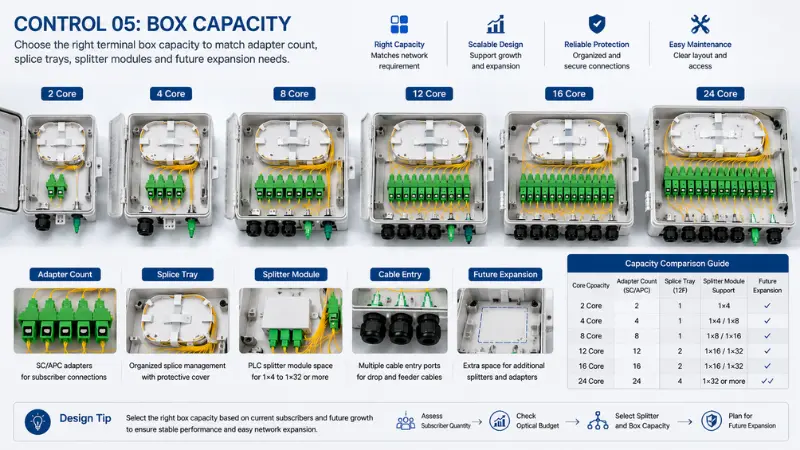

STEUERUNG 05
Boxkapazität
ÜbereinstimmenKlemmenkastenKapazität, Adapteranzahl, Spleißkassetten, Splittermodule und zukünftige Erweiterungen. Gängige Optionen: 2, 4, 8, 12, 16 und 24 Kerne.

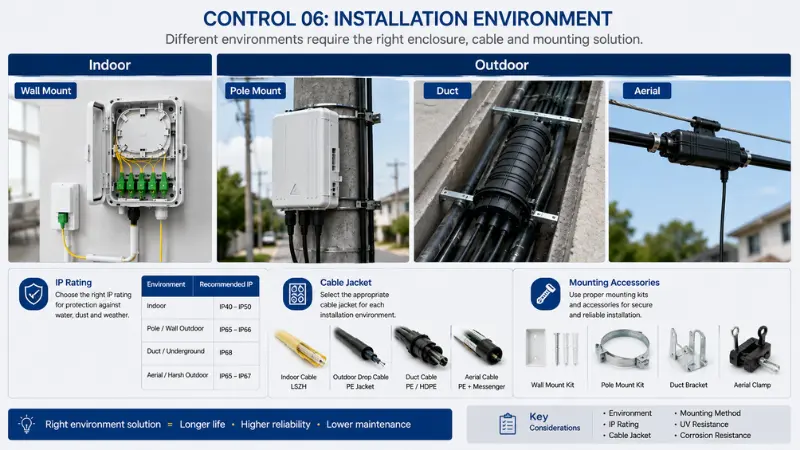

STEUERUNG 06
Installationsumgebung
Innen-, Außen-, Wand-, Mast-, Kanal- und Luftumgebungen erfordern möglicherweise unterschiedliche Kabelummantelungen, Gehäusematerialien, IP-Schutzarten und Montagezubehör. SehenInnen- und Außeninstallation.
FTTH-Beschaffungs- und Engineering-Leitfäden
Referenzartikel, die Ihrem Team bei der Planung der PON-Aufteilung, der Auswahl von Anschlüssen und der Erstellung einer vollständigen Stückliste für passive FTTH-Komponenten helfen.
Maßgeschneiderte FTTH-Produktabstimmung und Stücklistenunterstützung
Jedes FTTH-Projekt hat andere Anforderungen. Evolux unterstützt die flexible Produktanpassung und -anpassung, sodass Sie die richtigen Materialien für die Bereitstellung des Zugangsnetzwerks vorbereiten können.
Anschluss: SC/APC, SC/UPC, LC/UPC, LC/APC
Kabellänge und Kabelmantel
SPS-Splitterverhältnis
Kapazität des Klemmenkastens
Installationsart im Innen- oder Außenbereich
Adapteranzahl und Panelkonfiguration
OEM-Etikett und Verpackung
Datenblatt und IL/RL-Testbericht
Senden Sie uns Ihre Netzwerktopologie, Teilnehmerzahl, Splitterplan und Installationsumgebung. - Unser Team empfiehlt Ihnen kompatible Steckverbinder, Adapter, Pigtails, Patchkabel, SPS-Splitter und Anschlusskästen für Ihr FTTH-Projekt.
Häufig gestellte Fragen zur FTTH-ODN-Lösung
F: Welche Produkte werden normalerweise für ein FTTH-ODN-Projekt benötigt?
A: Für ein typisches FTTH-ODN-Projekt sind möglicherweise Glasfaseranschlüsse, Adapter, Pigtails, Patchkabel, SPS-Splitter, Anschlusskästen, Stichkabel und entsprechendes Zubehör erforderlich. Die endgültige Produktliste hängt von der Netzwerktopologie, dem Splitterverhältnis, der Installationsumgebung und der Teilnehmerzahl ab.
F: Kann Evolux eine vollständige FTTH-Produktstückliste liefern?
A: Ja. Kunden können uns die Netzwerktopologie, die Teilnehmerzahl, den Splitterplan und die Installationsumgebung senden. Evolux kann je nach Projektanforderung eine geeignete Stückliste für passive FTTH-Komponenten empfehlen.
F: Welcher Steckertyp wird üblicherweise in FTTH-PON-Netzwerken verwendet?
A: SC/APC wird häufig in FTTH-PON-Netzwerken verwendet, da es zur Reduzierung optischer Reflexionen beiträgt. Der endgültige Steckertyp sollte jedoch mit der OLT-, ONT-, Splitter- und Projektspezifikation übereinstimmen. Sehen Sie sich unseren SC/APC-Stecker-Leitfaden an.
F: Welche SPS-Splitterverhältnisse sind verfügbar?
A: Zu den gängigen SPS-Splitterverhältnissen gehören 1×2, 1×4, 1×8, 1×16, 1×32 und 1×64. Andere Konfigurationen können je nach Projektanforderungen besprochen werden. Durchsuchen Sie alle SPS-Splitter.
F: Können Sie vor-konfektionierte FTTH-Lösungen unterstützen?
A: Ja. Evolux kann vorkonfektionierte Patchkabel, Schnellstecker, Anschlusskästen und zugehörige passive Komponenten unterstützen, um das Spleißen vor Ort zu reduzieren und die Installation zu vereinfachen.
F: Können Sie Produkte für die FTTH-Installation im Innen- und Außenbereich anbieten?
A: Ja. Evolux bietet Anschlusskästen für den Innen- und Außenbereich, Patchkabel, Pigtails, Adapter und andere passive FTTH-Komponenten. Für Außenanwendungen sind möglicherweise wasserdichte Boxen, geeignete Kabelummantelungen und geeignetes Montagezubehör erforderlich.
Erstellen Sie Ihr FTTH-ODN-Projekt mit passenden passiven Glasfaserkomponenten
Egal, ob Sie Standard-FTTH-Produkte oder eine individuelle Projektstückliste benötigen, Evolux kann Ihnen helfen, Steckverbinder, Adapter, Pigtails, Patchkabel, SPS-Splitter und Anschlusskästen für Ihre Netzwerkbereitstellung zu finden.
