Die Entscheidung in einer Minute
Für die meisten Standard-ODFs, Terminationsboxen und Einzelfaserspleißungen mit geringer-bis-mittlerer-Anzahl-250 µm vs. 900 µm Faser-PigtailDie Entscheidung sollte bei 900 µm beginnen. Die Handhabung im Bereich des Steckers und der Kabelführung ist einfacher. Wenn die Spleiß--Kassettendichte, das Masse--Fusionslayout oder begrenzter Routing-Platz zum begrenzenden Faktor werden, ist 250 µm normalerweise der bessere Ausgangspunkt.
Der Pufferdurchmesser ist eine mechanische Konstruktionsentscheidung und kein optischer Faktor. Ein 900-µm-Faser-Pigtail erzeugt grundsätzlich keinen geringeren Spleißverlust als ein 250-µm-Pigtail, und eine 250-µm-Faser ist optisch nicht minderwertig, da sie dünner ist.
Das verändert die technische Frage. Anstatt zu fragen, welcher Durchmesser die bessere Leistung erbringt, fragen Sie, welche Faserpräsentation zur Kassette, zum Handhabungsablauf, zur Spleißmethode und zum in der Installation verfügbaren mechanischen Schutz passt.
Was 250 µm und 900 µm tatsächlich messen
Eine typische Single-{0}Mode-Faser für die Telekommunikation kann wie folgt vereinfacht werden:
~9µm Kern → 125µm Mantel → ~250µm Primärbeschichtung → optionaler ~900µm Puffer

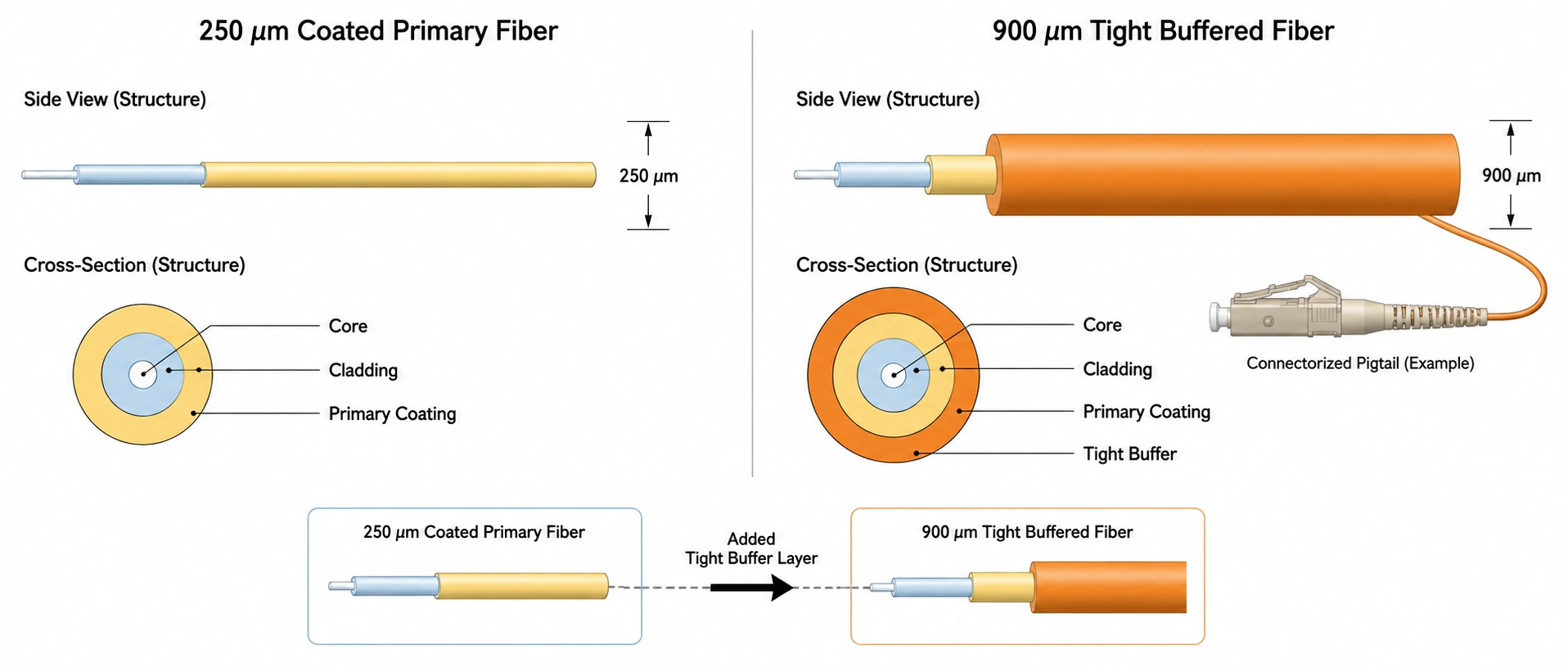

Die Abmessung 250 µm bezieht sich normalerweise auf die beschichtete optische Faser. Eine 900-µm-Konstruktion fügt der beschichteten Faser eine weitere Schutzschicht hinzu. Die zugrunde liegende optische Faser kann immer noch vom gleichen Fasertyp sein.
Aus diesem Grund wird die häufig verwendete Suchphrase verwendet250 µm Bündelader vs. 900 µm Festpufferbenötigt Qualifikation. Eine ummantelte 250-µm-Faser ist häufig in losen -Röhrenkabeln zu finden, während eine 900-µm-dichte{4}}gepufferte Faser in Abschlussbaugruppen für Innenräume üblich ist. Der Durchmesser allein definiert jedoch nicht die gesamte Kabelkonstruktion.
250 µm vs. 900 µm Pigtail-Konstruktion auf einen Blick
| Technischer Faktor | 250µm Faserpigtail | 900µm Faserpigtail |
|---|---|---|
| Optisches Glas | Kann den gleichen SM/MM-Fasertyp verwenden | Kann den gleichen SM/MM-Fasertyp verwenden |
| Verkleidungsdurchmesser | Typischerweise 125 µm | Typischerweise 125 µm |
| Äußere Präsentation | Primärbeschichtete Faser | Zusätzlicher Puffer um beschichtete Fasern |
| Handhabung | Zarter | Einzeln einfacher zu handhaben |
| Mechanischer Schutz | Ist stärker auf das Fach/Gehäuse angewiesen | Besserer Schutz beim Fräsen und Vorbereiten |
| Fachdichte | Höher | Untere |
| Stripping-Workflow | Es muss weniger Material entfernt werden | Hängt stark von der Pufferkonstruktion ab |
| Kassette mit hoher Faseranzahl- | Oft von Vorteil | Kann unnötiges Routing-Volumen verbrauchen |
| Massenfusions-/Band-Workflow | Besser abgestimmt auf viele dichte Architekturen | Normalerweise weniger attraktiv |
| Standard-ODF-Terminierung | Verwendbar, aber Schutz muss eingebaut werden | Normalerweise die praktische Standardeinstellung |
Der rohe geometrische Unterschied ist größer, als die Durchmesser zunächst vermuten lassen. Wenn zwei kreisförmige Konstruktionen nur nach Durchmesser verglichen werden, skalieren ihre Querschnittsflächen mit dem Quadrat des Durchmessers:
(900 / 250)² ≈ 12.96
Das bedeutet nicht, dass eine Schale genau 13-mal so viele 250-µm-Fasern aufnehmen kann. Auch Spleißmuffen, Biegeanforderungen, lockere Schlaufen, Halterungen und Faserkreuzungen beanspruchen Platz. Die Berechnung erklärt, warum das Ersetzen vieler 250-µm-Routingabschnitte durch 900-µm-Abschnitte eine viel stärkere Auswirkung auf ein Tablett mit hoher -Anzahl haben kann, als die Durchmesserzahlen allein vermuten lassen.
Die Puffergröße hat keinen Einfluss auf Ihre optische Leistung
Der Pufferdurchmesser bestimmt nicht den Einfügungsverlust. Beim Fusionsspleißen ist die präparierte Glasfaser die relevante optische Schnittstelle. Die Beschichtung oder der Puffer wird vom Spleißbereich entfernt, bevor die gespaltenen Fasern ausgerichtet und verschmolzen werden.
Die Fiber Optic Association beschreibt den Single-{0}}Mode-Fusion--Spleißverlust als typisch0,1 dB oder weniger. Höhere Verluste können auf Probleme wie Kontamination oder eine fehlerhafte Verbindung hinweisen. Das bleibt ein Problem der Spleißqualität und kein Beweis dafür, dass ein 900-µm-Puffer Licht besser durchlässt als eine 250-µm-Beschichtung. (Glasfaserverband)
Akzeptieren Sie „900 µm für geringere Verluste“ nicht als sinnvolle RFQ-Spezifikation.
Stellen Sie stattdessen sicher, dass die zu verbindenden Glasfasern kompatibel sind. Der Fasertyp und gegebenenfalls die Modenfeldeigenschaften sind weitaus wichtiger als der äußere Pufferdurchmesser. Der breitere Vorbereitungskontext wird in unserem behandeltLeitfaden für Anschlussmethoden für Glasfaserkabel.
Können Sie eine 250-µm-Faser mit einem 900-µm-Pigtail schmelzspleißen?

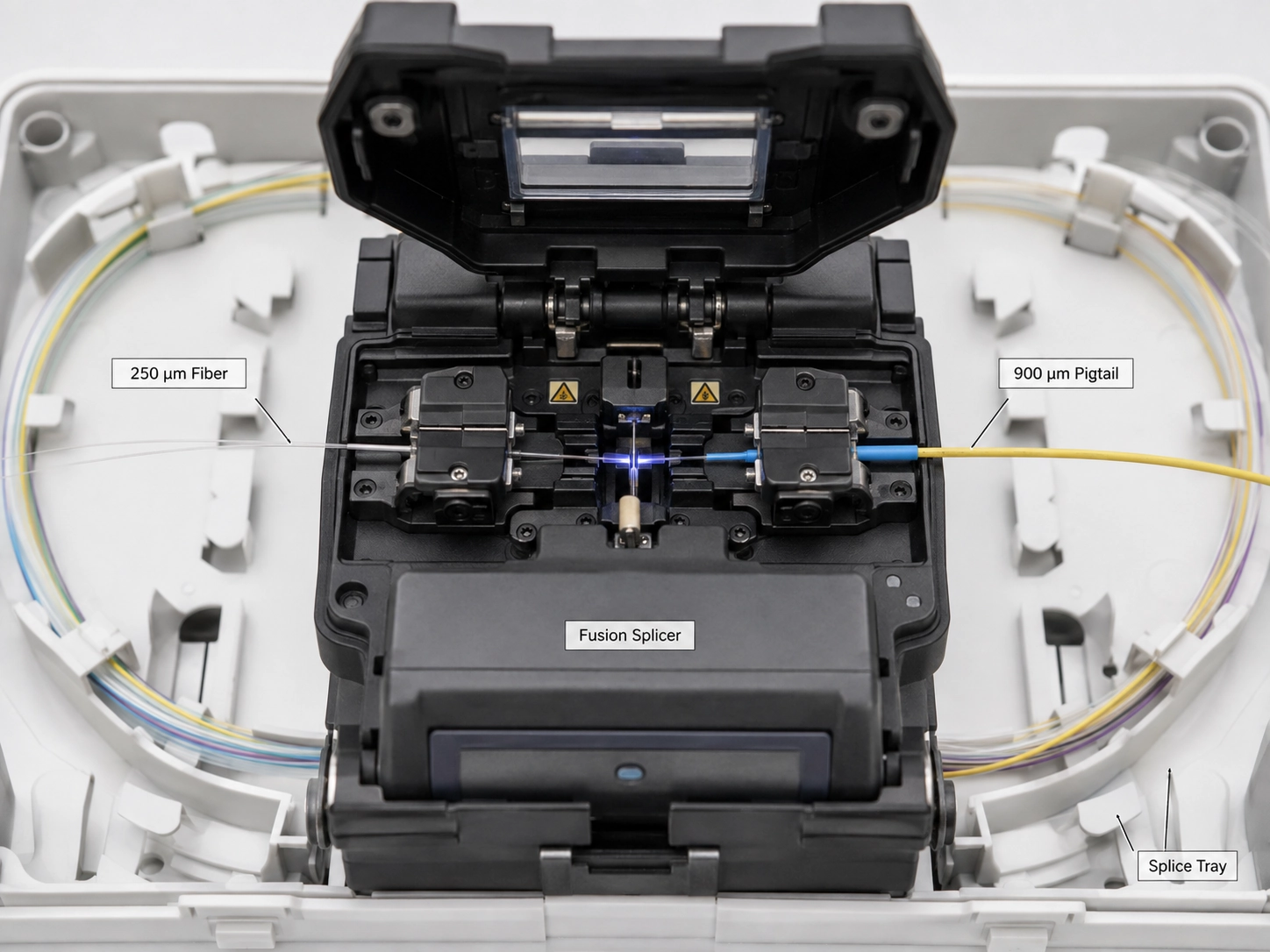

Ja. A250-um-Faser auf 900-um-PigtailDer Übergang ist eine normale Architektur, wenn die zugrunde liegenden optischen Fasern kompatibel sind.
Das Fusionsspleißgerät schweißt „250µm-Material“ nicht mit „900µm-Material“. Beide Schutzkonstruktionen werden im Spleißbereich abgezogen. Das Glas wird gereinigt und gespalten, die vorbereiteten Fasern werden ausgerichtet und verschmolzen und die fertige Verbindung wird geschützt, bevor sie in der Schale aufbewahrt wird.
FOA veranschaulicht dies direkt anhand eines 24-{1}Faser-Außenkabels-, bei dem 250-µm-Fasern zum Abschluss mit farbcodierten 900-µm-Pigtails gespleißt sind. (Glasfaserverband)
Die eigentliche Voraussetzung ist die optische Kompatibilität. Wenn zwei Fasern unterschiedliche Modenfeld- oder Rückstreueigenschaften aufweisen, kann ein OTDR je nach Testrichtung unterschiedliche scheinbare Spleißverluste aufweisen. Die bidirektionale Messung hilft dabei, diese Situation richtig zu charakterisieren. (Glasfaserverband)
Eine Beschaffungsspezifikation sollte daher eine 250-µm-bis-900-µm-Architektur nicht einfach deshalb ablehnen, weil die Außendurchmesser unterschiedlich sind.
Wenn ein 900-µm-Faser-Pigtail die bessere technische Wahl ist
A 900um-Faser-Pigtail für Fusionsspleißenist der praktische Ausgangspunkt in einer normalen ODF- oder Terminationsbox, wenn Platz für die Verlegung vorhanden ist und Techniker die Fasern einzeln handhaben.
Standard-ODF und Telekommunikationsterminierung
Für den LC-Abschluss in einem ODF bietet ein 900-µm-Pigtail in der Regel einen sinnvolleren Einzelfaserschutz als ein 250-µm-Pigtail, wenn das Fach über ausreichend Platz für die Führung verfügt. Dies ist die praktische Anwendung hinter einemLC-Faser-Pigtail für ODFSpezifikation, anstatt einfach 900 µm zu wählen, weil es dicker ist.
Es gibt eine wichtige Grenze. Ein 900-µm-Puffer entspricht nicht einem ummantelten 2,0- oder 3,0-mm-Patchkabel. Wenn Fasern das geschützte Fach verlassen und wiederholt gezogen, festgebunden, neu positioniert oder der Handhabung durch Geräte ausgesetzt werden, ist entsprechend ummanteltes oder anderweitig geschütztes Tauwerk die sicherere Spezifikation.
Geringe-Anzahl der Anschlusskästen
Bei geringen Glasfaserzahlen ist die Einsparung von Routing-Volumen in der Regel nicht die Haupteinschränkung. Bietet das Tray bereits einen geschützten Verlegeweg, erleichtern 900 µm im Allgemeinen die Installation und spätere Identifizierung.
Diese Standardeinstellung funktioniert nicht mehr, wenn der zusätzliche Puffer Faserkreuzungen, komprimierte Durchhangspeicherung oder Störungen der Fachabdeckung verursacht. An diesem Punkt ist die Gehäusegeometrie zur steuernden Größe geworden.
Wenn 250-µm-Pigtails mehr Sinn machen
A 250um-Faser-Pigtailist die bessere Wahl, wenn die Routingdichte die Einschränkung darstellt und das Gehäuse selbst den erforderlichen mechanischen Schutz bietet.
Spleißkassetten mit hoher -Dichte

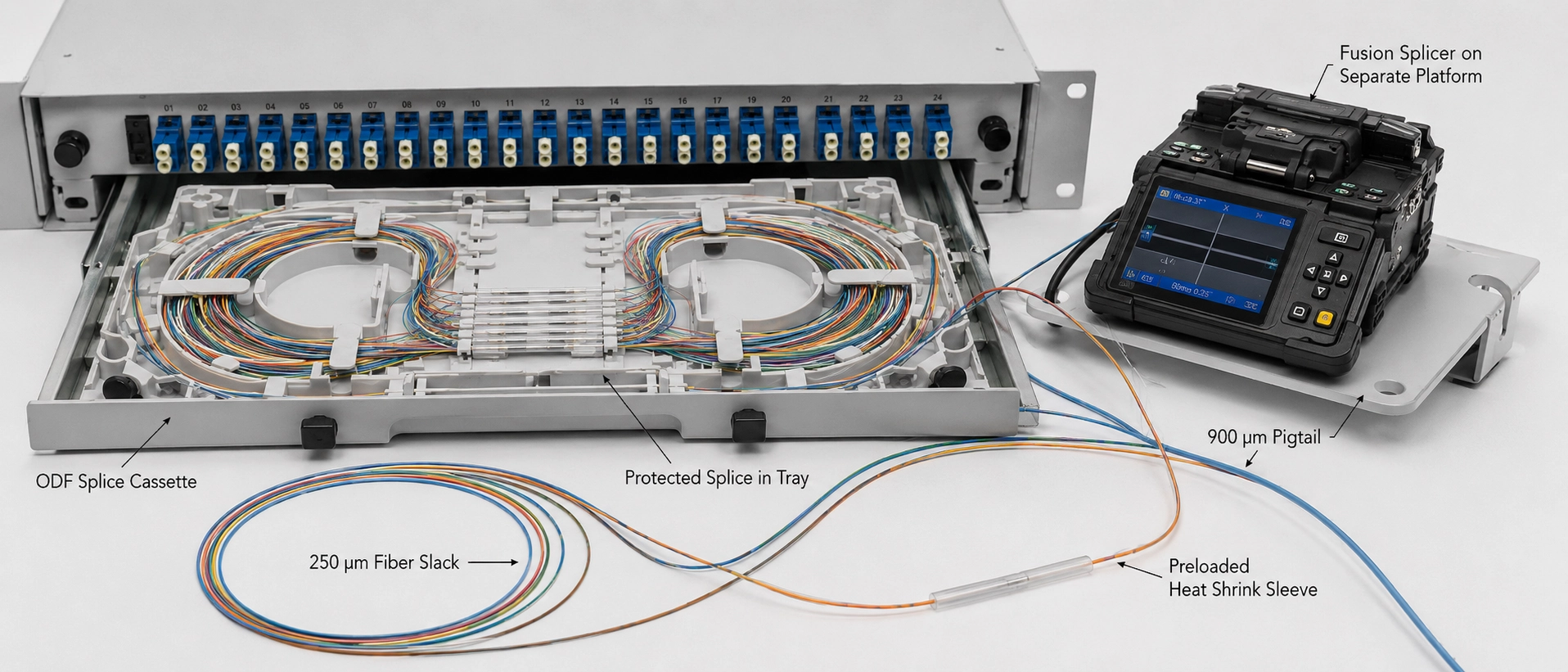

In einem geschütztenFaserpigtail für SpleißkassetteDas 250-µm-Routing reduziert das von einzelnen Fasern eingenommene Volumen und lässt mehr Platz um Spleißhalter und lockere -Speicherpfade.
Hier ist der 12,96-fache geometrische Vergleich hilfreich. Die Kassettenkapazität wird nicht vorhergesagt. Dies erklärt, warum ein Durchmesserunterschied von 650 µm wichtig wird, wenn er über viele einzelne Verlegeabschnitte hinweg wiederholt wird.
Voraussetzung ist mechanischer Schutz. Eine beschichtete 250-µm-Faser sollte innerhalb eines kontrollierten Fasermanagementpfads bleiben. Das Verschieben ungeschützter 250-µm-Fasern außerhalb der Kassette tauscht lediglich ein Dichteproblem gegen ein mechanisches Risikoproblem aus.
Ribbon- und Massenfusionsarchitektur
Massenfusionssysteme sind darauf ausgelegt, mehrere Fasern gemeinsam durch den Arbeitsablauf zu bewegen. Einzelne 900-µm-Puffer können diesem Dichtevorteil entgegenwirken.
Unsere Position ist spezifischer als die übliche Regel „900 µm im Innenbereich, 250 µm im Freien“:Wählen Sie die von der Spleißarchitektur verwendete Darstellung, nicht die Gebäudegrenze.
Die beste Baugruppe kann beide Größen verwenden
A 250 µm vs. 900 µm Faser-PigtailFür die Baugruppe ist vom Stecker bis zum Spleiß nicht der gleiche Schutzdurchmesser erforderlich. Dies ist der mittlere -Content-Exact-Match-Anker des Artikels, beschreibt aber auch eine wichtige physische Designoption.
Eine Hybridkassette kann gepufferte 900-µm-Fasern vom Anschluss- oder Adapterfeld durch den Bereich führen, in dem Techniker einzelne Pigtails handhaben, und dann an einer definierten geschützten Stelle innerhalb der Kassette auf 250-µm-beschichtete Fasern für den Spleiß- und Slack{2}}-Speicherbereich übergehen. Der Abschnitt auf der Spleißseite-gewinnt eine höhere Routingdichte, ohne dass der Abschnitt auf der Seite des Steckverbinders-den Handhabungsschutz aufgeben muss.
Dies ist nützlich, wenn eine Spezifikation des Gummituchdurchmessers zwei unterschiedliche mechanische Anforderungen erfüllen soll. Die Abschlussseite benötigt einen Handhabungsschutz, während die Spleißseite möglicherweise eine Routing-Dichte benötigt.
Bei der Beschaffung also „250 oder 900µm?“ ist manchmal unvollständig. In der Zeichnung sollte erkennbar sein, wo jede Faserpräsentation beginnt und endet und ob der Übergang durch die Kassette geschützt bleibt.
Die Installationsprobleme, die normalerweise nach der Beschaffung auftreten
Auch wenn das Abisolierverhalten, der Spleißschutz und die Kassettengeometrie erst nach Eintreffen des Materials überprüft werden, kann eine technisch kompatible Faserspezifikation zu unnötiger Feldarbeit führen.
Die Abziehbarkeit ist Teil der Spezifikation
Zwei Fasern, die als 900-µm-Fasern verkauft werden, können sich bei der Vorbereitung unterschiedlich verhalten, da der nominale Außendurchmesser nicht aussagt, wie stark der Puffer an der darunter liegenden beschichteten Faser haftet.
Wenn ein fest gehaltener Puffer über die erforderliche Vorbereitungslänge nicht sauber entfernt werden kann, sollten Techniker dies nicht durch einen härteren Einzelzug ausgleichen. Kürzere Abisoliersegmente verringern die Belastung der freiliegenden Faser. Wenn die Vorbereitung immer noch inkonsistent ist, sollten das Abisolierwerkzeug und die Pufferkonstruktion vor der Produktionsinstallation überprüft werden.
Für einenLieferant von 900um-Faser-PigtailsRFQ, „900µm“ allein ist daher unvollständig. Geben Sie die Pufferkonstruktion oder die Vorbereitungsanforderung an und bestätigen Sie, dass die vorgesehene Entschichtungsmethode damit kompatibel ist.
Spleißschutz muss zum Kassettenhalter passen
Der Fusionsspleißer handhabt vorbereitetes Glas, aber das Tablett muss anschließend die geschützte Spleißstelle verwalten. Protektorabmessungen, Hülsenhalter und Verlegeweg bilden somit ein mechanisches System.
Überprüfen Sie vor der Bestellung der Hülsen die unterstützten Schutzmaße des Spleißhalters. Ein Schutz, der nicht vollständig im Halter sitzt, kann den Faserübergang in Richtung der Kassettenwand drücken und unmittelbar neben dem geschützten Spleiß eine unnötige Biegung erzeugen.
Dies ist sinnvoller als die Annahme, dass ein längerer Protektor automatisch sicherer ist.
Überprüfen Sie das Fach bei geschlossener Abdeckung
Eine Verlegung, die bei geöffneter Kassette passt, ist nicht zwangsläufig eine fertige Installation.
Stellen Sie nach dem Verstauen der Spleiße, Schutzvorrichtungen und des Durchhangs sicher, dass durch das Schließen der Abdeckung keine Schlaufen zusammengedrückt werden, Fasern nicht aus den Halterungen gehoben werden oder ein scharfer Übergang neben einer Schutzvorrichtung entsteht. An diesem Punkt hört die Pufferauswahl auf, ein Katalogvergleich zu sein, und wird zu einer Gehäuseentwurfsentscheidung.
Was wir bei einer Glasfaser-Pigtail-Anfrage angeben würden

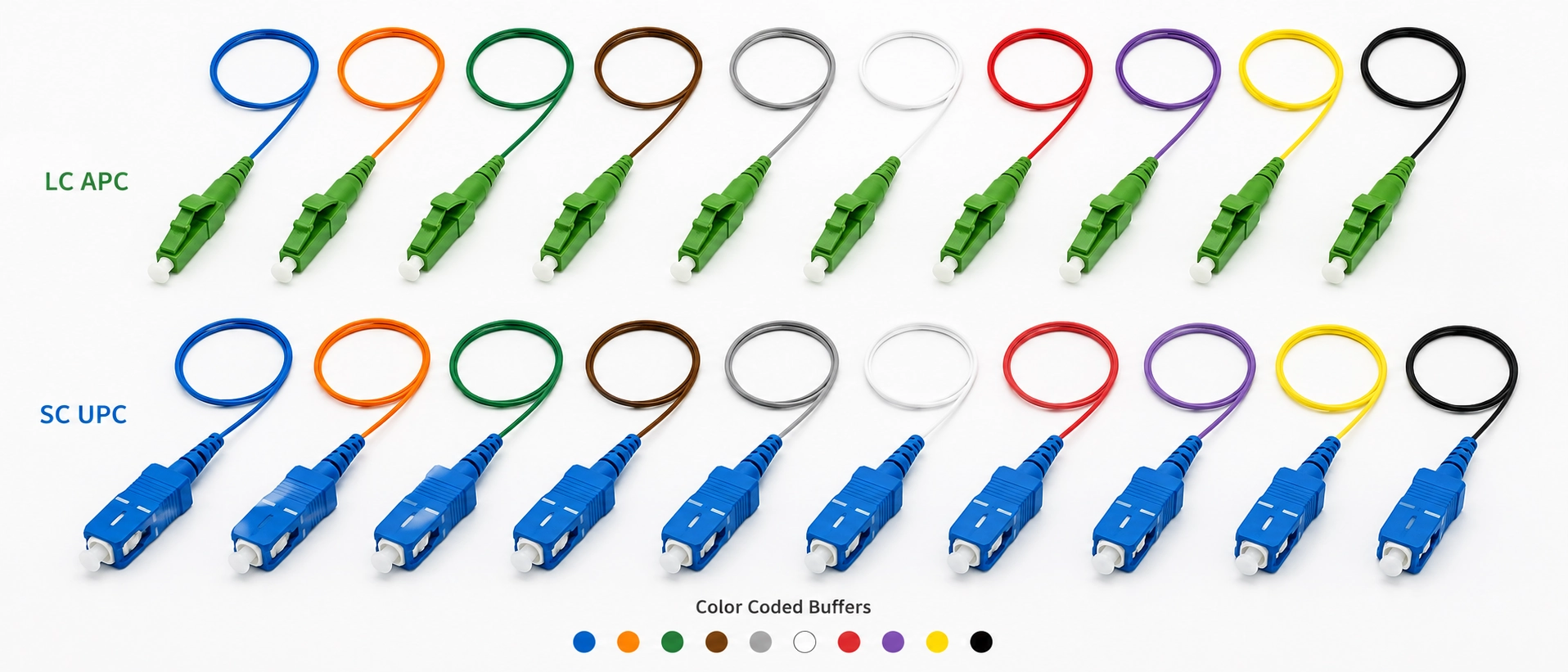

Für einenKundenspezifische Faser-Pigtail-MontageWenn Sie nur „250 µm“ oder „900 µm“ angeben, bleiben mehrere Variablen ungelöst. Zwei Angebote können mit dem Nenndurchmesser übereinstimmen, sich aber im Fasertyp, im Streifenverhalten, in der Steckerkonstruktion, in der Kennzeichnung und in der Art und Weise, wie die Baugruppe tatsächlich in die vorgesehene Wanne passt, unterscheiden.
Eine Produktionsanfrage sollte Folgendes definieren:
- Glasfasertyp, z. B. OS2/G.652.D, G.657.A1/A2, OM3 oder OM4.
- Faserdarstellung: 250 µm beschichtete Faser, 900 µm gepufferte Faser oder ein definierter Übergang dazwischen.
- Steckertyp, z. B. LC, SC oder FC.
- Polnischer Typ, ggf. UPC oder APC.
- Faseranzahl und Identifizierung/Farbreihenfolge. Wenn die Identifikation mit der Kabelanlage übereinstimmen muss, definieren Sie die Konvention explizit. UnserFarbcode-Leitfaden für Glasfaserdeckt diese Schicht ab.
- Pigtaillänge und erforderliche Toleranz.
- Optische Abnahmekriterien für die fertige Steckverbinderbaugruppe.
- Installationsumgebung und Gehäusetyp, z. B. ODF, Spleißkassette, FTTH-Abschlussbox oder eine Schnittstelle für den Anlagenabschluss im Freien.
Diese Felder verhindern Unklarheiten bei der Spezifikation, können aber dennoch nicht beweisen, dass die Baugruppe physisch durch ein bestimmtes Gehäuse geleitet wird.
Für einenGlasfaser-Pigtail für die TelekommunikationsinstallationDurch das Hinzufügen der Wannenzeichnung oder eines klaren Routing-Fotos zur Ausschreibung erhält der Lieferant Informationen, die eine Textspezifikation nicht liefern kann: Ausgangsrichtung des Steckverbinders, Position des Pufferübergangs, Geometrie des Hülsenhalters und der verfügbare Weg zum Speichern von Spiel.
Wählen Sie nach der Bereitstellungsarchitektur, nicht nach Gewohnheit
| Einsatzsituation | Startwahl | Technischer Grund |
|---|---|---|
| 250 µm OSP-Stamm in einen normalen ODF | 900µm-Pigtail | Einfachere individuelle Handhabung; Spleißen im Bereich von 250 µm bis 900 µm ist normal |
| FTTH-Box mit geringer-Anzahl und ausreichend Routing-Raum | Normalerweise 900 µm | Die maximale Dichte ist selten die bestimmende Einschränkung |
| Kompakte Kassette mit hoher-Dichte | Bewerten Sie zuerst 250 µm | Reduziert den Platzbedarf bei der Verlegung innerhalb des geschützten Raums |
| Ribbon- oder Mass{0}}Fusion-Layout | 250 µm/Band-Architektur | Behält den Dichtevorteil der Spleißmethode bei |
| Fasern wurden wiederholt außerhalb eines geschützten Fachs gehandhabt | Beides sollte nicht die Standardeinstellung sein | Verwenden Sie entsprechend ummanteltes oder mechanisch geschütztes Tauwerk |
Das nützlichste Signal dafür, dass die 900-µm-Standardeinstellung zusammengebrochen ist, ist kein willkürlicher Schwellenwert für die Faseranzahl. Es handelt sich um einen Routing-Konflikt. Wenn die geplanten 900-µm-Abschnitte verhindern, dass das erforderliche Spiel, die Platzierung des Schutzes oder der Abdeckungsspielraum innerhalb des Fachs gleichzeitig vorhanden ist, prüfen Sie die 250-µm-Architektur.
Bevor eine hohe-Anzahl veröffentlicht wird250 µm vs. 900 µm Faser-PigtailVergleichen Sie die Spezifikation mit der tatsächlichen Tablettzeichnung. Steckverbinderausgang, Hülsenhalterposition, Pufferübergang und gespeicherter Durchhang müssen nach dem Schließen der Abdeckung gleichzeitig funktionieren.
Wenn die Installation tatsächlich eine ummantelte Leitung anstelle einer Pigtail-Verlegung erfordert, ist FB-LINK'sGlasfaser-Patchkabelkonfigurationendecken die relevanten Stecker-, Glasfaser- und Schutzoptionen ab.
FAQ
Was ist der Hauptunterschied zwischen einem 250-µm- und einem 900-µm-Faserpigtail?
Ein 900-µm-Pigtail fügt einen Schutzpuffer um die ca. 250 µm beschichtete Faser hinzu, sodass die praktischen Unterschiede eher in der Handhabung, dem mechanischen Schutz, dem Abisolieren und der Schalendichte als in der optischen Leistung liegen.
Kann ich eine 250-µm-Faser mit einem 900-µm-Pigtail schmelzspleißen?
Ja. Wenn die darunter liegenden Glasfasern kompatibel sind, werden die Schutzschichten im Spleißbereich entfernt, bevor die vorbereiteten Glasfasern verschmolzen werden.
Hat ein 900-µm-Pigtail eine geringere Einfügungsdämpfung?
Nein. Der Pufferdurchmesser allein verringert den Einfügungsverlust nicht. Die optische Leistung hängt von der Faserkompatibilität, der Spleißqualität, der Steckerqualität und dem Rest des optischen Pfads ab.
Welche Puffergröße ist besser für eine Spleißkassette mit hoher -Dichte?
Ein 250-µm-Faser-Pigtail ist in der Regel der bessere Ausgangspunkt, wenn geschützter Routing-Platz die Hauptbeschränkung darstellt, während 900-µm-Pigtails praktisch sind, wenn es um mehr Dinge geht und ausreichend Tray-Platz zur Verfügung steht.
Welche Puffergröße sollte ich in einem Standard-ODF verwenden?
Ein 900-µm-Pigtail ist in der Regel der praktische Standard für ein Standard-ODF mit ausreichendem Routing-Platz und individuellem Fusionsspleißen.
Bevor Sie die Pigtail-Spezifikation einfrieren
Die Puffergröße sollte festgelegt werden, bevor der Pigtail zu einer festen Bestellposition wird. Zu diesem Zeitpunkt haben das Tablett, der Hülsenhalter, der Abisolierablauf und der Verlegeweg möglicherweise bereits festgelegt, welche Präsentation praktisch ist.
Für eine tatsächliche250 µm vs. 900 µm Faser-PigtailProjekt, geben Sie FB-LINK den Stecker und die Politur, die Glasfaserspezifikation, die erforderliche Faserpräsentation, die Faseranzahl, die Pigtail-Länge und die Fach- oder Gehäusezeichnung an. Mithilfe dieser Eingaben kann die vorgeschlagene Konstruktion anhand der Anforderungen auf der Spleiß--- und Abschlussseite- überprüft werden, bevor die Spezifikation eingefroren wird.
Wenn eine projektspezifische{0}}Pigtail-Testdokumentation, Abisolierverhalten oder Montagetoleranzen erforderlich sind, geben Sie diese explizit in der Angebotsanfrage an und fordern Sie eine Bestätigung anhand der genauen vorgeschlagenen Pigtail-Konstruktion an. Gehen Sie nicht davon aus, dass ein Testanspruch, der für eine andere Faserbaugruppe veröffentlicht wurde, automatisch auch für den gekauften Pigtail gilt.
