So spleißen Sie Glasfaser-Pigtails in einem Patchpanel: Verfahren, Bestehenskriterien und Akzeptanzgrenzen

Das meiste, was unseren Anwendungsschalter erreicht, ist kein Spleißproblem. Es handelt sich um ein Einkaufs- oder Planungsproblem, das erst sichtbar wurde, als die Mannschaft mit bereits geöffnetem Kabel am Spleißgerät stand. Drei Überprüfungen dauern zehn Minuten und entfernen fast alle.

Die meisten von uns bearbeiteten Pigtail-Reklamationen und Rücksendungen sind auf drei Fehlermodi zurückzuführen, und alle drei werden entschieden, bevor irgendjemand ein Kabel öffnet: ein Panel, das als Direktanschluss-Chassis bestellt wurde, wenn das Design Spleißkassetten voraussetzte, ein Multimode-Pigtail-Set, das zusammen mit einem Single-Mode-Trunk bestellt wurde, weil sich die Bestellung auf die Mantelfarbe und nicht auf den Kabeldruck bezog, und 0,9-mm-Beine aus Preisgründen durch 2,0-mm-Beine ersetzt, bis sich das Fach nicht mehr ohne Einklemmen schließen ließ. Keines der drei Probleme lässt sich mit einem besseren Spleißgerät beheben.

Insbesondere die Auswahl des Panels ist eine Kaufentscheidung, die Wochen vor dem Öffnen eines Kabels getroffen wird. Aus diesem GrundAuswahl eines spleißfertigen Patchpanels oder ODFgehört in den Spleißplan. Moduskompatibilität ist die gleiche Art von Entscheidung: dieUnterschied zwischen Single--Mode- und Multimode-Pigtail-Konstruktionwird in der Bestellphase eingestellt, nicht am Tablett.

Der Grund für die Pigtail-Terminierung ist ein Herstellungsargument, kein Zweckmäßigkeitsargument. Die Endflächengeometrie der Ferrule, d. h. Krümmungsradius, Scheitelpunktversatz und Faserhöhe, wird auf einer Polieranlage eingestellt, die Dutzende von Steckverbindern gleichzeitig unter kontrolliertem Druck und kontrollierter Filmsequenz bearbeitet.

Was wir genau sagen können, ist die Spezifikation und der Prozess dahinter. Jede abgeschlossene Baugruppe auf unserer Linie durchläuft vor dem Verpacken eine Endflächenprüfung, Einfügedämpfungsmessung, Rückflussdämpfungsmessung, Kontinuität, Polaritätsprüfung und Farbreihenfolgebestätigung. Die Einzelmodus-Spezifikationsgrenzen sind kleiner oder gleich 0,2 dB Einfügungsdämpfung und größer oder gleich 50 dB Rückflussdämpfung für UPC, kleiner oder gleich 0,3 dB und größer oder gleich 60 dB für APC. Hierbei handelt es sich um in der Produktspezifikation festgelegte Obergrenzen und nicht um einen behaupteten Felddurchschnitt. Die gemessene Verteilung gehört in das Chargenprotokoll, das der Bestellung beiliegt, und wir senden auf Anfrage einen anonymisierten Chargenbericht mit Testwellenlänge und Gerätetyp, denn eine einsehbare Verteilung ist mehr wert als eine in einem Blog-Absatz genannte Zahl.

Ein feld-polierter Connector kann diese Zahlen erreichen. Was es nicht kann, ist, sie auf einem Dach im Juli mit einem Handpolierpuck und ohne Interferometer konsequent zu erreichen, Stecker für Stecker. Diese Konsistenz ist der Grund dafür, dass ein werksseitig terminierter Glasfaser-Pigtail, der an die Hauptleitung gespleißt ist, besser ist als der direkte Abschluss der Hauptleitung. Der Hintergrund aufwofür ein Glasfaser-Pigtail in FTTH-, ODF- und Rechenzentrumsgebäuden verwendet wirddeckt die Bauteilseite ab. Dieser Artikel befasst sich weiterhin mit dem Verfahren.

Sobald die Grundkompetenz etabliert ist, wird der Zustand des Verbrauchsmaterials zur wiederholbaren Quelle für Abweichungen bei den Spleißergebnissen. Das beobachtbare Signal ist kein einzelnes defektes Gelenk. Es handelt sich um einen Trend: Der geschätzte Verlust steigt in der zweiten Hälfte einer Schale stetig an oder der gemeldete Spaltwinkel nimmt über drei aufeinanderfolgende Verbindungen hinweg ab. Wenn Sie beides sehen, halten Sie an und überprüfen Sie die Klingenposition und die Lichtbogenanzahl, bevor Sie etwas an Ihrer Technik ändern.

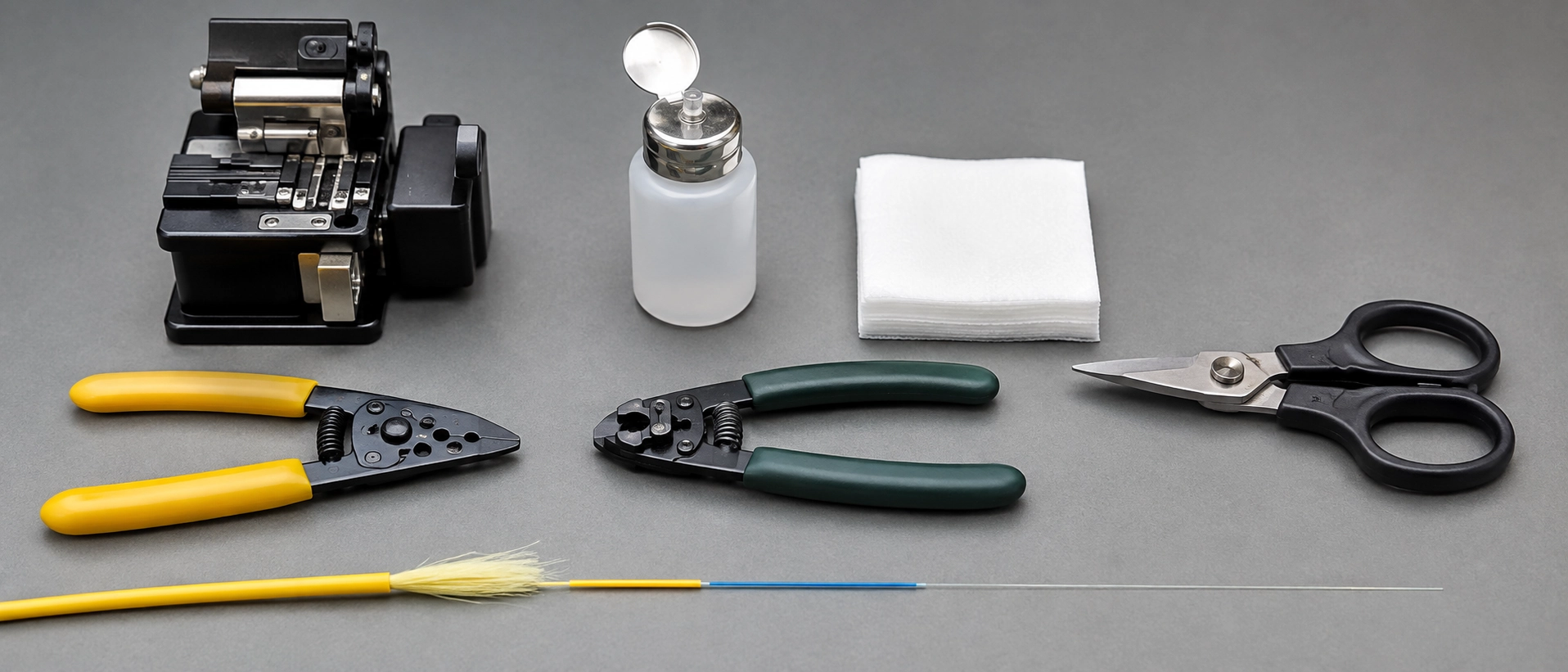

Die folgende Tabelle listet auf, was die Bank braucht und, was noch nützlicher ist, wann jeder Gegenstand nicht mehr vertrauenswürdig ist, mit der Autorität, auf der jede Figur tatsächlich ruht.

Ein Detail ist es wert, klar erwähnt zu werden, denn es kostet die Teams eine Stunde, wenn sie etwas falsch machen: Der Schrumpfschlauch wird auf die Faser aufgezogenvorDie Faser gelangt in das Spleißgerät. Es gibt keine Erholung, wenn man sich danach erinnert.

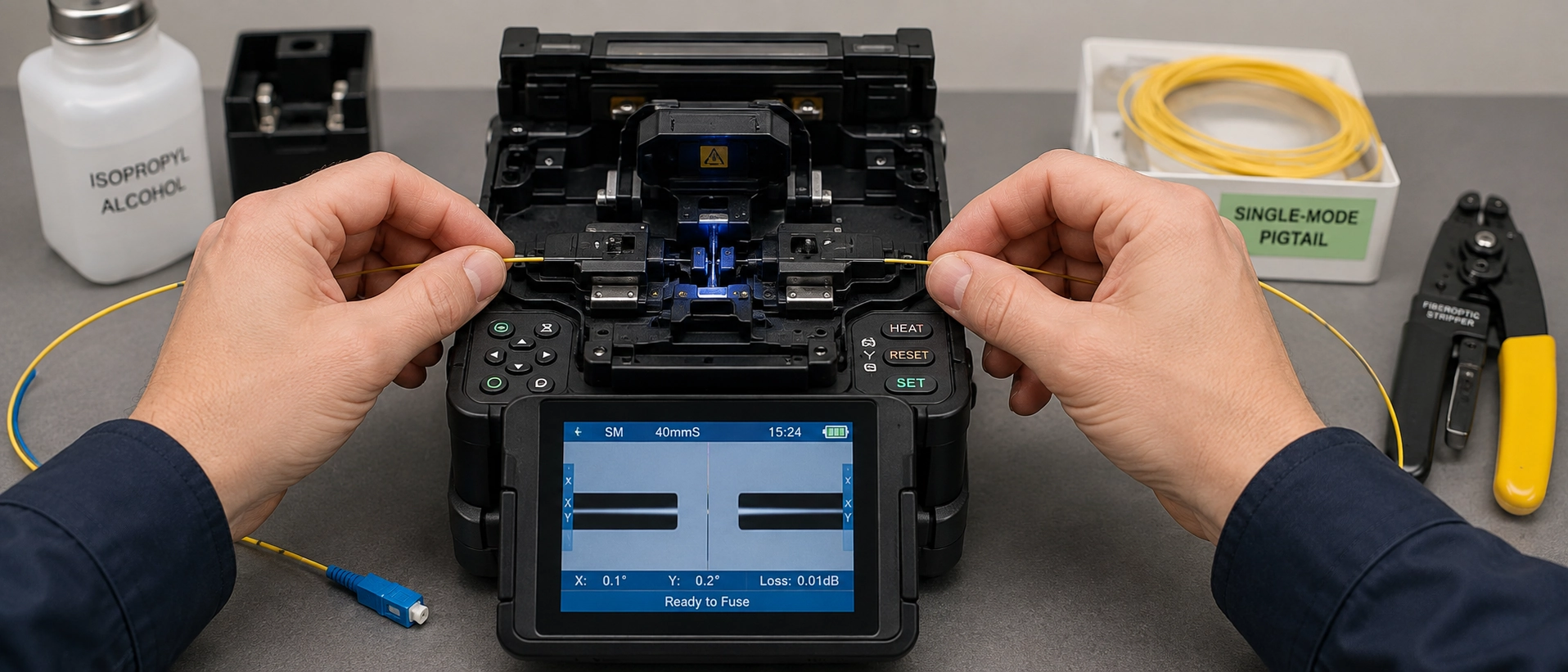

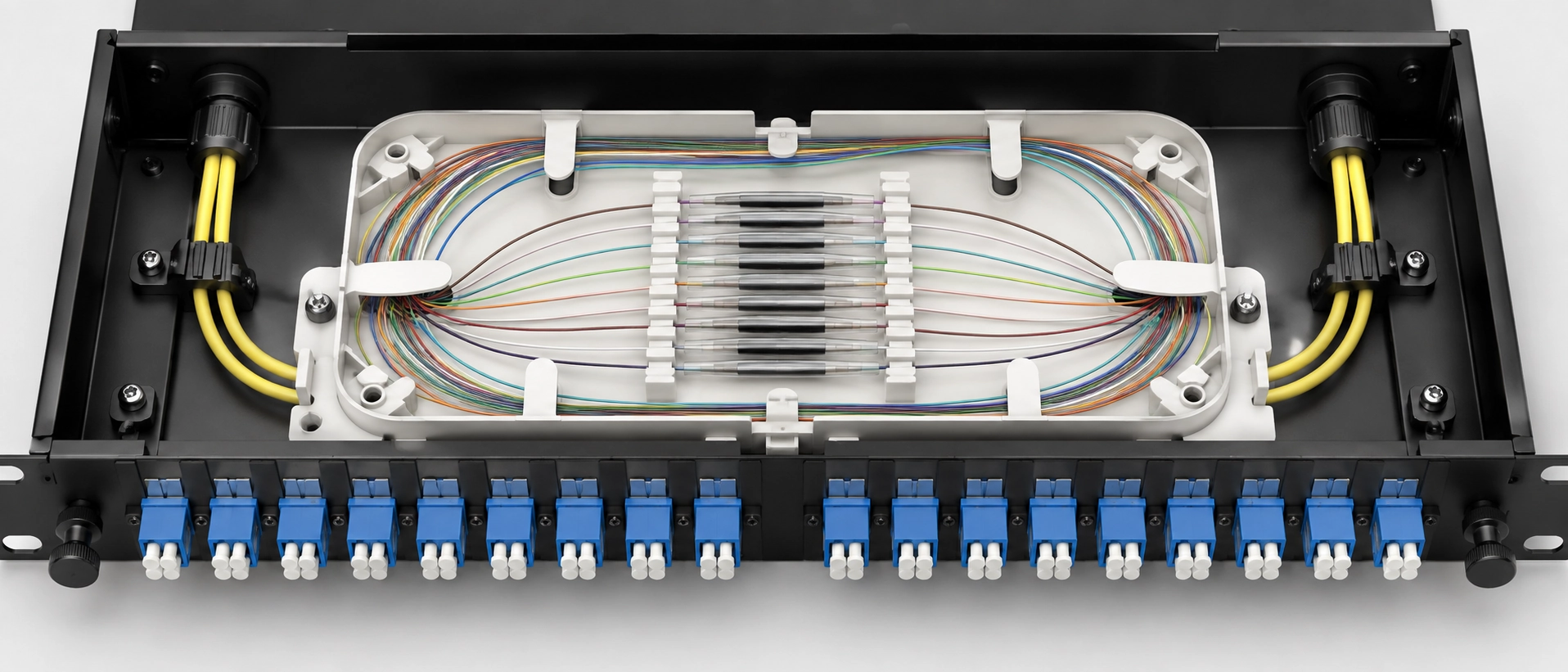

Dies ist die Arbeitsreihenfolge, die wir verwenden, wenn wir Glasfaser-Pigtails bei Kundenversuchen und der Probenqualifizierung in unserem eigenen Anwendungslabor auf 12-Fasern und 24-Faser-Bündeladerbündeln in 1U- und 2U-Tray-Gehäuse mit 40-mm- und 60-mm-Schutzhülsen fusionieren-spleißen. Jeder Schritt trägt ein Erfolgskriterium und einen Wiederholungsauslöser, da eine Sequenz ohne Beurteilungspunkte nur eine Beschreibung ist. Die gleiche Reihenfolge gilt für ein Singlemode-Pigtail-Spleißverfahren für FTTH-Anschlusskästen, bei dem sich nur die Anzahl der Träger und Fasern ändert.

Eine sichtbare Linie, Ausbuchtung oder Blase bedeutet erneute Spaltung und nicht erneute Erhitzung.

Zwei Beurteilungspunkte innerhalb dieser Sequenz verdienen Hervorhebung. Die Schätzung des Spleißers in Schritt 8 ist eine durch Bildanalyse erstellte Schätzung und keine Messung. Es eignet sich hervorragend für die Entscheidung, ob eine Verbindung vor Ort erneuert werden soll, und ist kein Akzeptanzbeweis. Und Schritt 10 ist bewusst so angeordnet, dass die Kennzeichnung dem Testen vorangeht, denn Testberichte, die nicht auf einen Port zurückgeführt werden können, sind getarnte Nacharbeiten.

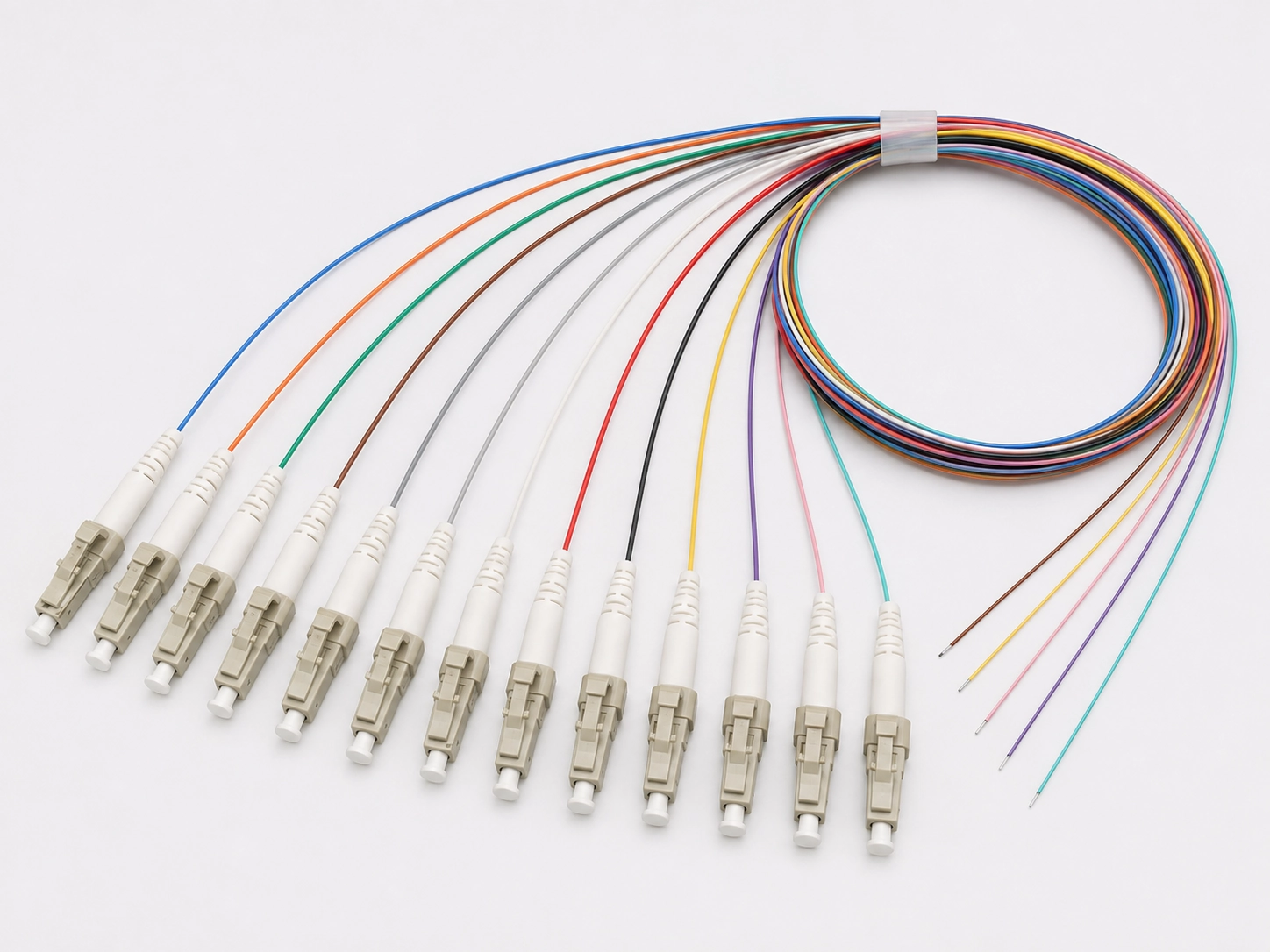

Farbfolge der Faserpigtails und gleich beim ersten Mal die richtige Polarität

Die Farbidentifizierung ist der kostengünstigste Mechanismus zur Fehlervermeidung im Verfahren und funktioniert nur, wenn der Pigtail-Satz der gleichen Konvention folgt wie der Trunk. Die in ANSI/TIA-598-D spezifizierte Sequenz mit zwölf -Positionen verläuft in den Farben Blau, Orange, Grün, Braun, Schiefer, Weiß, Rot, Schwarz, Gelb, Violett, Rosa und Aquamarin, wobei Kabel über zwölf Fasern die Sequenz pro Pufferrohr wiederholen und Markierungsmarkierungen hinzufügen.



Jeder, der sich mit der Installation eines 12-Faser-Pigtails in einem Patchpanel beschäftigt, sollte den Farbsatz als Spezifikationselement und nicht als praktischen Vorteil vor Ort betrachten. Es gelten zwei Vorsichtsmaßnahmen. IEC- und TIA-Konventionen stimmen nicht an jeder Stelle überein. Daher muss bei einem Aufbau, bei dem Kabel einer Konvention mit Kabelenden einer anderen gemischt werden, die Zuordnung vor dem Spleißen notiert und nicht beim Testen entdeckt werden. Und die Konvention, die eintrifft, ist diejenige, die in der Bestellung genannt wurde. Wir liefern12-farbige Pigtail-Setsauf eine der beiden Sequenzen, was bedeutet, dass die Entscheidung bei der Ausschreibung und nicht am Fach getroffen wird.

Verwenden Sie 0,1 dB pro Verbindung als Arbeitsziel, wenn Sie Glasfaser-Pigtails spleißen, und erwarten Sie, dass ein modernes Core-{1}}Alignment-Spleißgerät auf sauberem Single-{2}-Mode-Glas deutlich darunter landet. Die Vertragsannahme richtet sich jedoch nach der Projektspezifikation und der darin genannten Ausgabe, nicht nach diesem Absatz. Drei Schwellenwerte sind im Umlauf, sie stammen aus Dokumenten ganz unterschiedlicher Autorität, und die Projektakte entscheidet, welcher davon gilt.

Die praktische Regel, die sich daraus ergibt: Die Projektspezifikation ist allen generischen Zahlen in dieser Tabelle, einschließlich unserer, überlegen. Wo die beiden in Konflikt geraten, gewinnt die Spezifikation und der Streit ist beendet.

In der Spanne zwischen 0,3 dB und 0,05 dB kommt es zu Akzeptanzstreitigkeiten, und der Grund ist rechnerischer Natur. Eine PON-Verbindung mit einem hohen Teilungsverhältnis hat nach Splitterverlust, Steckerpaaren und Routendämpfung nur noch wenig Spielraum, sodass jede gemeinsame Landung bei 0,15 dB anstelle von 0,05 dB das Budget verschlingt, das ein zukünftiger Knoten benötigen würde. Bei einer 90 Meter langen kommerziellen LAN-Strecke ist dieselbe Verbindung irrelevant.

Noch eine Rechenaufgabe, sorgfältig formuliert. In einem Worst--Budget, das mit den maximal zulässigen Werten des Standards berechnet wird, verbraucht das zusammengesteckte Steckverbinderpaar bei 0,75 dB mehr als das Doppelte dessen, was ein Spleiß bei 0,3 dB verbraucht, sodass die Steckverbinderschnittstelle und nicht die Fusionsverbindung den größeren Einzelposten darstellt. Echte Komponenten bieten in der Regel eine weitaus bessere Leistung als beide Decken, weshalb das Steckerende jedes von uns gelieferten Glasfaser-Pigtails gemessen und nicht angenommen wird.

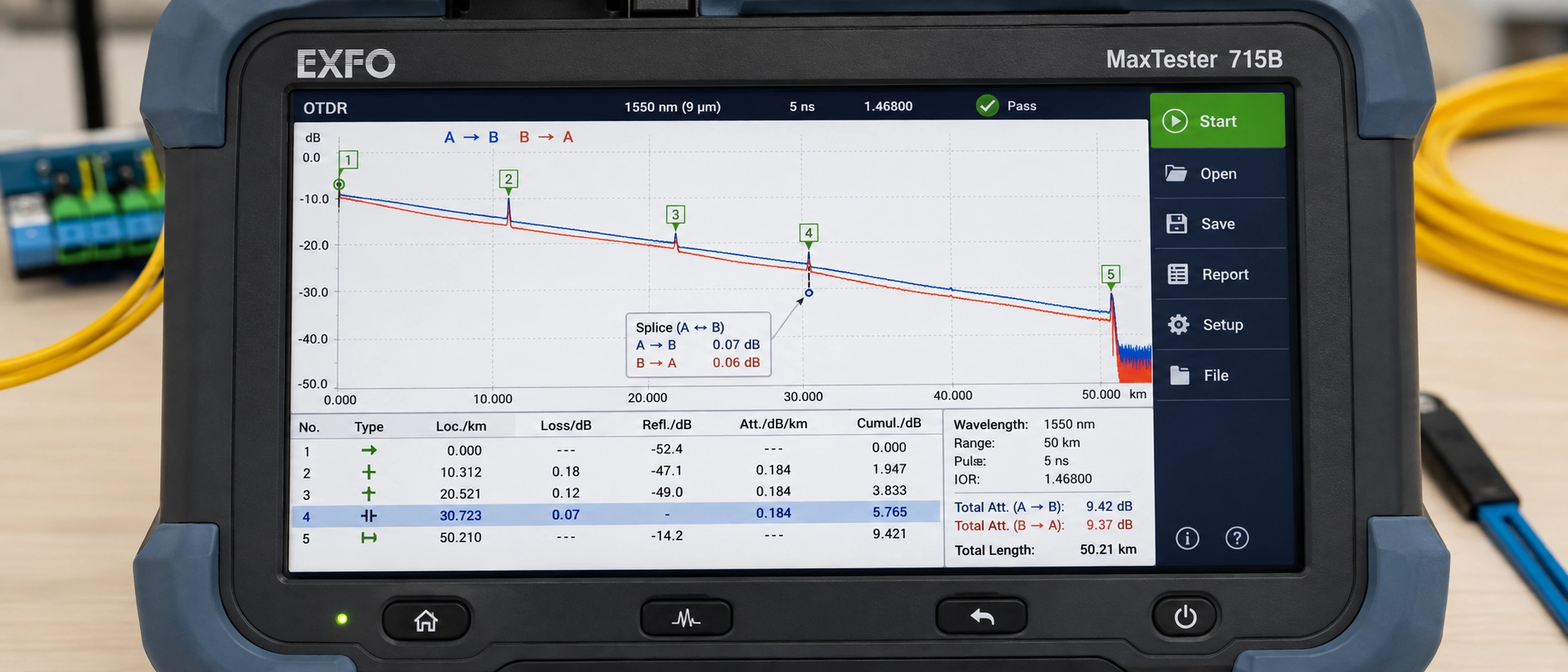

Bei der Zertifizierung von Glasfaser-Pigtail-Spleißen gibt es zwei Teststufen, die nicht austauschbar sind. Stufe 1 ist die Zertifizierung der Einfügungsdämpfung mit einem optischen Dämpfungstestset und zertifiziert die Verbindung. Stufe 2 ist die OTDR-Charakterisierung und dient der Diagnose. Eine Kurve, die jeden Spleiß unter 0,05 dB zeigt, ist ein nützlicher Beweis und ersetzt nicht die Ergebnisse der Stufe 1.

Die zweite Regel fängt mehr Besatzungen als die erste. Der OTDR-Spleißverlust muss aus beiden Richtungen gemessen und gemittelt werden. Dies ist die Messmethode, auf der das Verfahren basiert, und Ergebnisse in einer Richtung auf einer Verbindung mit unterschiedlichen Fasern sind nicht nur ungenau, sie sind auch in einer vorhersehbaren Richtung falsch (Corning). Das bringt uns zu der Lesart, die gute Techniker dazu bringt, gute Verbindungen zu erneuern.

Ein OTDR misst keinen Spleißverlust an einer Glasfaser-Pigtail-Verbindung. Es misst die Rückstreuung auf beiden Seiten eines Ereignisses und leitet den Verlust aus der Stufe ab. Wenn die beiden Fasern unterschiedliche Modenfelddurchmesser haben, unterscheiden sich ihre Rückstreukoeffizienten, und die abgeleitete Stufe wird durch diesen Unterschied verunreinigt.

Gemessen von der größeren-MFD-Seite zur kleineren, meldet das Instrument einen scheinbaren Gewinn, also eine Leistung, die es nicht geben kann. Andersherum gemessen ergibt sich ein überhöhter Verlust. Durch die Mittelung der beiden Richtungen wird das Artefakt entfernt und die tatsächliche Zahl bleibt erhalten.

Ein Vergleich auf Kategorie--Ebene ist kein ausreichender Beweis für einen Modusfeldunterschied, und hier gehen die meisten Felderklärungen schief. ITU-T erfordert die Angabe eines nominalen MFD und einer Toleranz bei 1310 nm innerhalb eines zulässigen Bereichs, und die zulässigen Bereiche für Standard-Einzelmodus- und biegeunempfindliche Kategorien überschneiden sich (ITU-T G.652). Die Überlappung ist nicht theoretisch: Cornings SMF-28 Ultra gibt 9,2 ± 0,4 μm bei 1310 nm an und ist gleichzeitig vollständig mit G.652.D kompatibelUndDie Biegeanforderung von G.657.A1 wird überschritten, daher sagt „G.657-Faser“ allein nichts über das Modusfeld aus, in das Sie spleißen. Andere biegeunempfindliche Designs, insbesondere in den B-Kategorien, liegen tiefer.

Die Arbeitsregel lautet also nicht: „Erwarten Sie einen Gewinner, wenn G.657 auf G.652 trifft.“ Es lautet: Lesen Sie den angegebenen nominalen MFD auf beiden Datenblättern, dem Hauptkabel und dem Pigtail, und rechnen Sie mit einer Richtungsasymmetrie, wenn sich diese beiden angegebenen Werte erheblich unterscheiden. Kategorienamen werden Sie in die Irre führen, Datenblätter jedoch nicht. Aus diesem Grund drucken wir die Faserqualität G.652D, G.657A1 oder G.657A2 auf die Pigtail-Spezifikation und warum es eher eine vernünftige als eine umständliche Frage ist, einen Lieferanten nach dem deklarierten MFD zu fragen.

Verwenden Sie Spleißverbindungen-an Steckverbindern anstelle von Glasfaser-Pigtails, wenn die Bindungsbeschränkung eher auf der Position der Kabelkanäle als auf dem optischen Verlust oder den Stückkosten liegt. Splice-on-Stecker benötigen keine externe Schutzhülle oder eine Halterungsposition zur Aufbewahrung (Fluke-Netzwerke) und in einem 1U-Gehäuse mit einem Fach, das bereits über eine vollständige Ausstattung mit Gelenken verfügt, ist das entscheidend.

Die Grenze verläuft unter vier Bedingungen in die andere Richtung: Der Platz im Schaltschrank ist ausreichend, die Kosten pro Anschluss spielen bei der Lautstärke eine Rolle, die Steckerschnittstelle muss möglicherweise später im Laufe der Lebensdauer der Anlage geändert werden, oder Sie möchten, dass das Steckerende ein werkseitig getesteter Artikel mit dokumentierten Verlustzahlen und kein vor Ort hergestellter Artikel ist.

Drei Einsatzsituationen machen die Entscheidung zwischen Glasfaser-Pigtail und Spleiß-beim Steckverbinder in einem Patchpanel konkret. In einem FTTH-Schrank oder Anschlusskasten sind Pigtails die bevorzugte Route, wenn der Kasten mit einem integrierten Fach geliefert wird, die Anzahl der Halter die Anzahl der Fasern mit mindestens einer freien Position abdeckt, die von Ihnen gekaufte Hülsenlänge tatsächlich Platz in diesem Halter bietet und das Design einen werkseitig-konfektionierten Stecker am Anschluss erfordert. Ändern Sie eine davon und -führen Sie den Vergleich erneut durch. In einem Carrier-ODF am Eingang eines Rechenzentrums wird die eingehende Anlage herkömmlicherweise an Panels gespleißt, die mit werkseitig abgeschlossenen Enden bestückt sind, und die Architektur geht davon aus, dass Kabelkanäle vorhanden sind. Wer also fragt, wie man Glasfaser-Pigtails in einem ODF spleißt, arbeitet mit einem Design, das diese Frage bereits beantwortet hat. In einem komprimierten Unternehmens-IDF, in dem ein 1U-Panel für 48 Fasern spezifiziert wurde, schließt die Berechnung häufig nicht aus und die tatsächliche Wahl liegt zwischen einem tieferen Gehäuse und Spleiß-{10}}Anschlüssen. Dieser Kompromiss ist derselbeVergleich eines Patchpanels mit einem ODFin der Entwurfsphase.

Ob die Berechnung in Ihrem speziellen Fall zutrifft, hängt von drei Variablen ab, die kein allgemeiner Artikel liefern kann: der Halterkapazität Ihres Tabletts, der Länge der von Ihnen verwendeten Schutzhülle und dem Verlegungsweg vom Halter zum Adapter. Senden Sie uns das Panel-Modell, die Anzahl der Wannen und die Anzahl der Fasern, und wir vergleichen die Werte für Durchhang und Länge mit diesen dreien und senden Ihnen eine empfohlene Pigtail-Länge und Faserreihenfolge für dieses Gehäuse zusammen mit dem Messarbeitsblatt zurück, mit dem wir diese Informationen erhalten haben.

Acht Spezifikationslinien bestimmen, wie sich ein Faserpigtail auf der Werkbank verhält, und jede einzelne davon wird später entweder als Geschwindigkeit oder als Nacharbeit am Tablett angezeigt.

Zu derselben Bestellung gehören zwei Dokumentationszeilen: Testaufzeichnungen pro-Charge oder pro-Einheit, die Einfügedämpfung und Rückflussdämpfung abdecken, sowie eine Konformitätsbescheinigung. Bei beiden handelt es sich für uns um Standardleistungen und nicht um Ausnahmen, weshalb das Abnahmegespräch kurz ist, wenn die OTDR-Ergebnisse eines Kunden überprüft werden.

Wenn Sie sehen möchten, wie diese Dokumentation tatsächlich aussieht, bevor Sie sich an einen Lieferanten wenden, fragen Sie uns nach einerkundenspezifischer Glasfaser-PigtailSpezifikationsblatt zusammen mit einem Muster-IL- und RL-Testbericht einer vergleichbaren Charge. Es ist eine schnellere Möglichkeit, einen Hersteller zu beurteilen als jede Datenblattaussage, einschließlich der in diesem Artikel.
