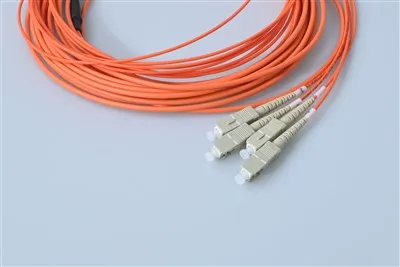

16-adriges Patchkabel SC Multimode OM3

A: Tolle Frage! Hier ist der Deal: Wenn Sie 16 Fasern betreiben, haben Sie zwei Möglichkeiten: Bündeln Sie 8 Duplexkabel oder verwenden Sie eine einzelne 16-adrige Baugruppe. Der Multi-Faser-Ansatz ist aus mehreren Gründen zweifellos erfolgreich. Erstens wird das Kabelmanagement viel einfacher – ein Kabel muss verlegt werden, statt acht separate Kabel, die Ihren Weg verwirren. Zweitens sparen Sie erheblich Rack-Platz in Umgebungen mit hoher -Dichte. Drittens verkürzt sich die Installationszeit drastisch – wir haben gesehen, dass Techniker ihre Patching-Zeit im Vergleich zum Betrieb einzelner Duplexe um 60–70 % verkürzt haben. Der einzige Kompromiss? Wenn bei einer Faser ein Problem auftritt, führen Sie die Fehlerbehebung innerhalb eines Bündels durch. Aber mit einer Einfügungsdämpfung von weniger als oder gleich 0,3 dB über alle 16 Kerne hinweg sind Ausfälle äußerst selten.

A: Das ist wahrscheinlich die häufigste Frage, die uns gestellt wird! Kurze Antwort: Für 10G-Verbindungen unter 300 Metern ist OM3 perfekt – und ehrlich gesagt deckt das etwa 95 % der Rechenzentrumsläufe ab. Hier ist der technische Aspekt: ​​OM3 hat eine effektive modale Bandbreite von 2000 MHz·km bei 850 nm, während OM4 diese auf bis zu 4700 MHz·km steigert. Was bedeutet das praktisch? OM3 unterstützt 10G bis zu 300 m, 40G bis zu 100 m und 100G bis zu 100 m. OM4 erweitert diese Entfernungen – 10G auf 400 m, 40G auf 150 m, 100G auf 150 m. Sofern Sie also keine längeren Verbindungen betreiben oder in naher Zukunft 40G/100G-Upgrades planen, bietet Ihnen OM3 eine hervorragende Leistung zu einem günstigeren Preis. Beide verwenden den gleichen 50/125-μm-Kern und die gleiche Aquajacke, sodass sie vollständig mit Ihrer vorhandenen OM3-Infrastruktur kompatibel sind.

A: Absolut – das ist das Schöne am SC-Stecker! Jede der 16 Fasern endet mit einem Standard-SC-Stecker, sodass sie direkt an jedes SC-Adapterfeld, ODF oder jeden Geräteport angeschlossen werden können, den Sie bereits haben. Der Push{2}}Pull-Verriegelungsmechanismus des SC ist identisch, unabhängig davon, ob er von einem einzelnen Duplexkabel oder unserer 16{7}adrigen Baugruppe stammt. Beachten Sie Folgendes: Stellen Sie sicher, dass Ihr Patchpanel oder Ihr Adapterlayout 16 SC-Ports in der von Ihnen benötigten Anordnung aufnehmen kann. Typischerweise verwenden Kunden diese mit hochdichten SC-Adapterpanels, die 12 oder 24 Ports enthalten. Wenn Sie Hilfe bei der Planung Ihrer Panel-Konfiguration benötigen, wenden Sie sich einfach an uns – wir haben Hunderte dieser Bereitstellungen durchgeführt und können Ihnen mitteilen, was am besten funktioniert.

A: Unsere 16{3}adrigen SC OM3-Patchkabel wurden auf eine Einfügungsdämpfung von höchstens 0,3 dB pro Stecker getestet – das ist der Industriestandard für Premium-Baugruppen. Bei zwei Anschlüssen pro Link (einer an jedem Ende) beträgt der gesamte Steckerverlust höchstens 0,6 dB. Bei der Berechnung Ihres Verbindungsbudgets sollten Sie Folgendes berücksichtigen: Steckerverlust (0,6 dB), Faserdämpfung (3,5 dB/km bei 850 nm für OM3) und ggf. alle Spleißpunkte. Für eine typische 100-m-10G-Verbindung verwenden Sie vielleicht 0,35 dB für die Glasfaser selbst plus 0,6 dB für Anschlüsse – deutlich innerhalb des 2,6-dB-Budgets, das 10GBASE-SR ermöglicht. Wir testen jede einzelne Faser vor dem Versand zu 100 % und legen den Testbericht bei, damit Sie genau wissen, was Sie bekommen. Keine Überraschungen.

A: Gut überlegt – die Faseridentifizierung ist entscheidend, wenn Sie mit Mehrfaserkabeln arbeiten! Wir befolgen den TIA-598-Farbcodierungsstandard, der eine spezifische Reihenfolge von 12 Farben (Blau, Orange, Grün, Braun, Schiefer, Weiß, Rot, Schwarz, Gelb, Violett, Rosa, Aqua) sowie Streifen für die Fasern 13–24 verwendet. In einem 16-adrigen Kabel sind die Fasern 1–12 einfarbig und die Fasern 13–16 verwenden die ersten vier Farben mit einem Streifen oder einer Markierung. Jede Faser ist auch auf den Breakout-Beinen nummeriert. Profi-Tipp: Wenn Sie Ihre Installation dokumentieren, machen Sie ein Foto von beiden Enden mit sichtbarer Farbsequenz – das erspart Ihnen später stundenlange Fehlersuche. Wenn Sie ein individuelles Farbschema oder eine spezielle Beschriftung für Ihre Organisation benötigen, können wir auch dies berücksichtigen.

A: Die SC-Stecker selbst haben im Vergleich zu LC-Steckern einen relativ größeren Platzbedarf, aber die Faser selbst ist recht flexibel. Bei unseren OM3-Mehrfaserkabeln beträgt der minimale Biegeradius unter Belastung das 10-fache des Kabelaußendurchmessers und im unbelasteten Zustand etwa das 5-fache. Für ein typisches 16{13}}adriges Verteilerkabel ergibt das bei der Installation etwa 50-60 mm (ca. 2 Zoll). Die einzelnen Breakout-Beine an den SC-Enden können enger gebogen werden – bis zu einem Radius von etwa 30 mm. Aber hier ist die Sache: Lassen Sie an den Übergangspunkten immer etwas Spiel, anstatt enge Kurven zu erzwingen. Enge Biegungen erhöhen die Dämpfung und können im Laufe der Zeit zu Makro-Biegeverlusten führen. Für wirklich platzbeschränkte Anwendungen sollten Sie unsere biegeunempfindliche Faseroption in Betracht ziehen – sie bewältigt Biegungen mit einem Radius von 7,5 mm ohne nennenswerte Verlusterhöhung.
