Ein MPO-Breakout-Modul wandelt eine MPO- oder MTP-Trunk-Verbindung mit hoher Dichte in einzelne LC- oder SC-Ports an der Vorderseite eines Racks, Patchpanels oder Gehäuses um. Die Rückseite des Moduls schließt einen Multi--Faserstamm ab; Auf der Vorderseite befinden sich Duplex- oder Simplex-Adapter, die Sie an Switches, Transceiver und andere Geräte anschließen können. Mit diesem einzigen Übergang können Sie ein dickes Backbone-Kabel zwischen den Racks verlegen und trotzdem den Technikern saubere, beschriftete, den Geräten zugewandte Ports-aushändigen.
Dieser Leitfaden wurde für die Fragen geschrieben, die tatsächlich bei Design und Beschaffung auftauchen: Welche Faseranzahl muss bestellt werden, wie wird die Polarität im gesamten Kanal aufrechterhalten, wie viel Verlust verursacht das Modul für Ihr Budget und wann ist ein Modul das falsche Werkzeug? Wenn Sie Array-Trunks allgemeiner gegen Duplex-Links abwägen, finden Sie in unserem Überblick FolgendesLC versus MTP/MPO in der Verkabelung mit hoher -Dichtedeckt die Kompromisse- ab, bevor Sie sich auf eine Topologie festlegen.
Was ist eigentlich ein MPO-Breakout-Modul?

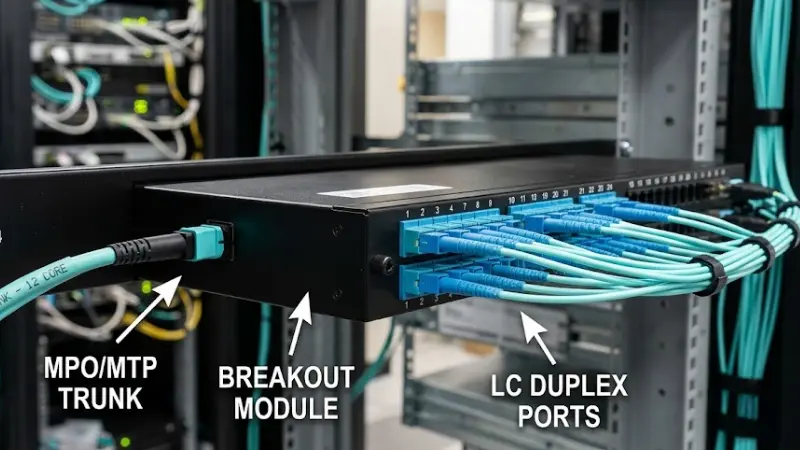

Im Klartext: einMPO- oder MTP-Anschlusspackt 8, 12, 16 oder 24 Fasern in eine Ferrule. Ein Breakout-Modul fächert diese Fasern intern auf und schließt sie am häufigsten an Frontpanel-Adaptern abLCfür Rechenzentren und manchmal SC für Telekommunikations- und Altanlagen. Das Modul ist normalerweise als Kassette im LGX--Stil aufgebaut, sodass es in eine Rackmontageplatte oder ein Glasfasergehäuse passt.
Die Funktion ist absichtlich eingeschränkt. Der Kofferraum bleibt hinter der Verkleidung an Ort und Stelle; Alle routinemäßigen Bewegungen, Ergänzungen und Änderungen erfolgen auf der Vorderseite. Ein MPO-Modul mit 12-Fasern verfügt beispielsweise über sechs LC-Duplex-Ports – sechs unabhängige Verbindungen, die von einem Trunk über einen einzigen Pfad übertragen werden.
Wie funktioniert ein MPO-Breakout-Modul?

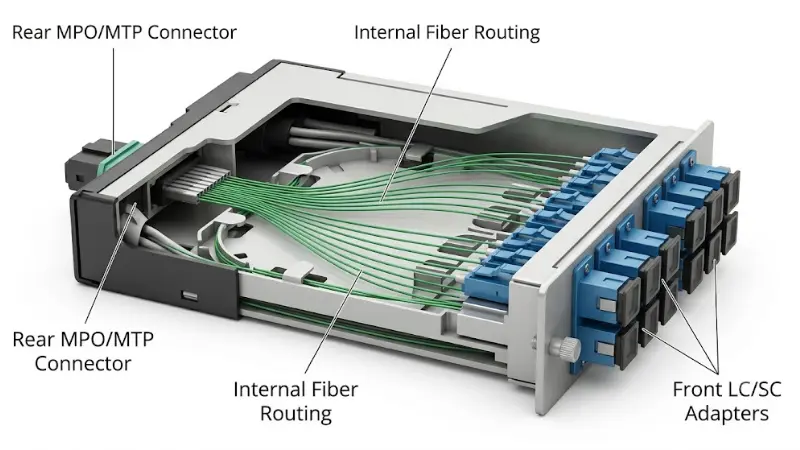

Der Signalpfad innerhalb eines typischen Moduls ist: RückseiteMPO/MTP-Trunk-Anschluss→ werkseitig-konfektionierte interne Glasfaserführung → VorderseiteLC- oder SC-Adapter. Das interne Routing ist nicht beliebig. Es erzwingt eine bestimmte Faserzuordnung und -polarität, sodass Übertragung und Empfang von einem Ende des Kanals zum anderen an den richtigen Positionen landen.
Aus diesem Grund besteht ein Modul aus mehr als einer Faseranzahl. Das gleiche 12-Faser-MPO kann mit mehreren unterschiedlichen Front-Port-Maps und Polaritäten verkabelt werden, und nur eine davon passt zu IhrerMPO-Hauptkabel, Ihre Duplex-Patchkabel und Ihre Transceiver. Wählen Sie die Karte, die zum gesamten Kanal passt, nicht zum isolierten Modul.
MPO-Breakout-Modulkonfigurationen: 8F, 12F, 24F und MPO-zu-LC-Optionen
Die Anzahl der Fasern bestimmt sowohl die Dichte Ihres Front-{0}}Anschlusses als auch die Ausrichtung des Moduls auf Paralleloptik-Transceiver. Die folgende Zuordnung ist der Ausgangspunkt, den die meisten Projekte verwenden.

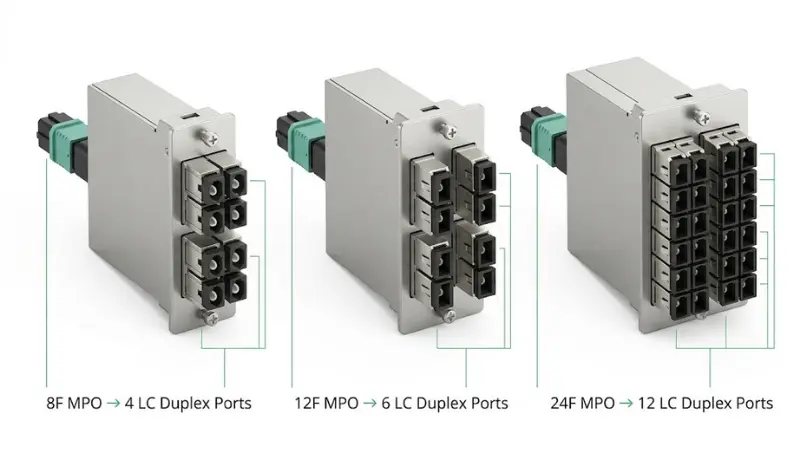

| Hinten MPO | Frontanschlüsse (LC-Duplex) | Typische Verwendung |
|---|---|---|
| 8 Fasern | 4 LC-Duplex | Passt zur SR4-Paralleloptik (4 TX + 4 RX) ohne ungenutzte Fasern; sauberer 4×10G- oder 4×25G-Breakout |
| 12 Fasern | 6 LC-Duplex | Das klassische Rechenzentrumsmodul. sechs unabhängige Duplex-Links pro Trunk |
| 24 Fasern | 12 LC-Duplex | Höchste Dichte pro Rackeinheit; Häufig in Cross-{0}}Connect- und Backbones mit hoher-Anzahl |
Zusätzlich zur Faseranzahl gibt es zwei Strukturoptionen. EinMPO-zu-LC-ModulUnterteilt das Array in Duplex-Ports, was für die meisten Patch-Geräte erforderlich ist. EinMPO-zu-MPO (Array)-Kassetteleitet den Trunk unverändert für End-{0}}zu--End-Parallelverbindungen wie natives QSFP-zu-QSFP weiter. Wenn Sie beides mischen, achten Sie darauf, dass die Polaritätsmethode für jedes Modul im Pfad identisch ist.
Ein Detail, das SR4-Designs zum Stolpern bringt: 40G- und 100G-SR4-Transceiver verwenden acht Fasern. Führen Sie sie über ein 12-Faser-MPO und die mittleren vier Fasern bleiben im Leerlauf. Ein 8-Faser-Modul oder Trunk entfernt diesen Abfall, was beim Kauf in großem Maßstab wichtig ist. Eine vorab beendeteMPO-zu-LC-Breakout-Baugruppeist eine Alternative, wenn Sie kein Panel-{0}}montiertes Modul benötigen.
Warum sind Module die lose Verkabelung in Racks mit hoher -Dichte?

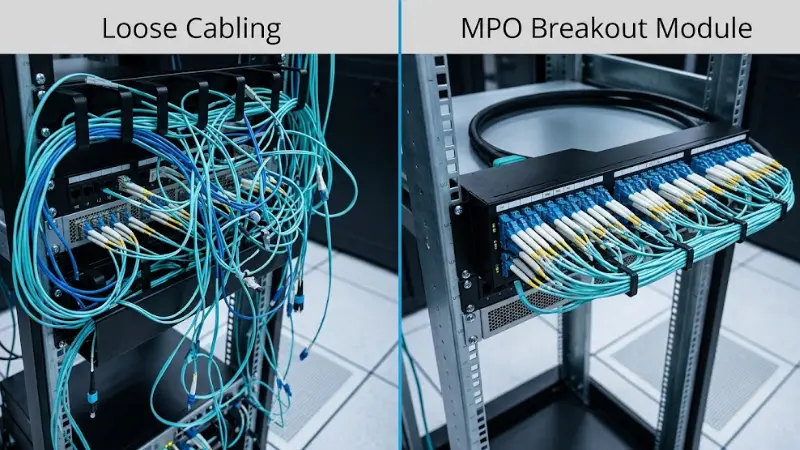

Reduzieren Sie Kabelstaus im Pfad
Ein MPO-Trunk ersetzt sechs oder mehr Duplex-Patchkabel über demselben Kabelkanal oder Kanal. In einer Reihe von Leaf-Switches mit 48 Ports ist das der Unterschied zwischen einem verwaltbaren und einem nicht funktionsfähigen Bündel. Weniger Kabel im Kabelweg bedeuten auch eine bessere Luftzirkulation und weniger versehentliche Trennungen während der Wartung.
Einfachere Hafenidentifizierung und -verfolgung
Vordere LC-Adapter können nach Port, Trunk-ID und Ziel gekennzeichnet werden. Lose aufgefächerte Beine können nicht als sauber bezeichnet werden, und nach ein paar Monaten in einem Durchlaufgestell sehen sie alle gleich aus. Für sehr dichte LC-Fassaden gelten unsere Hinweise zuLC-Steckerlösungen mit hoher -DichteGehen Sie näher auf das Adapterlayout ein.
Schützen Sie den Kofferraum und vereinfachen Sie Umzüge/Hinzufügungen/Änderungen
Der Austausch eines Backbone-Kabels ist schwieriger und teurer als der Austausch eines Frontkabels. Durch den Abschluss an der Rückseite eines Moduls wird die permanente Anlage von der täglichen Handhabung isoliert, sodass das erneute Patchen über billige, austauschbare Jumper an der Vorderseite erfolgt.
Unterstützt 40G-, 100G- und 400G-Migration
Ethernet mit höherer -Rate ist stark auf parallele Optiken angewiesen, und die Raten selbst werden durch die festgelegtIEEE 802.3 Ethernet-Arbeitsgruppe. Mithilfe von Modulen können Sie einen Array-Trunk während eines Übergangs von 10G-auf-40G, 25G-auf-100G oder 100G auf 400G mit einer geringeren{1}Anzahl von Schnittstellen verbinden, ohne den Backbone erneut zu ziehen. Informationen zur Verkabelung eines 100G-Builds finden Sie speziell in unserem Leitfaden unterSo wählen Sie eine 100G-Glasfaserverkabelung aus.

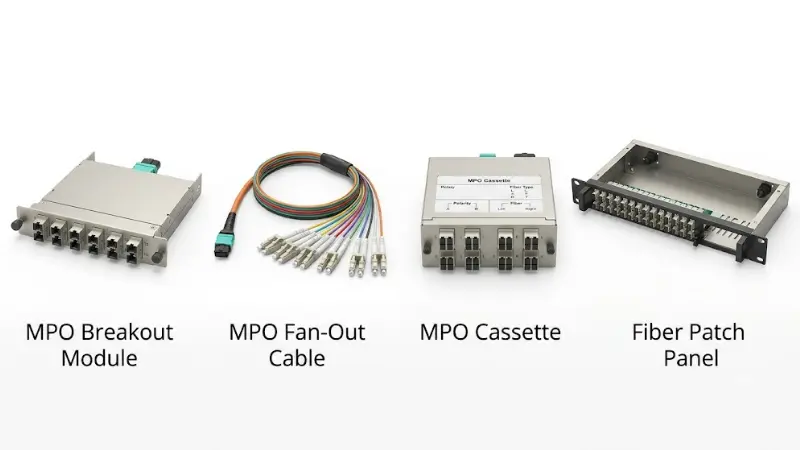

Modul vs. Breakout-Kabel vs. Kassette vs. Patchpanel
Diese Begriffe überschneiden sich in Katalogen, beschreiben aber unterschiedliche Dinge. Die folgende Tabelle fügt die Dimensionen hinzu, die über echte Käufe - entscheiden, nicht nur die Funktionsweise jedes Artikels.
| Artikel | Was es bewirkt | Am besten für | Stärke | Kompromiss- |
|---|---|---|---|---|
| MPO-Breakout-Modul | Hinten MPO/MTP-Trunk zu vorderen LC/SC-Adaptern in einem festen Gehäuse | Strukturierte, dauerhafte Rack- oder Panelverkabelung | Kennzeichnung, Dokumentation, geschützter Trunk, einfaches erneutes Patchen | Höhere Stückkosten; müssen mit Panel und Polarität übereinstimmen |
| MPO-Breakout-Kabel (Fan-out). | Ein MPO/MTP-Stecker zu mehreren losen LC/SC-Beinen | Kurze, flexible oder temporäre Geräteverbindungen | Niedrige Kosten, schnelle Bereitstellung, kein Panel erforderlich | Schwer zu kennzeichnen und weiterzuleiten; verstopft dichte Regale |
| MPO-Kassette | Geschlossene modulare Einheit, oft funktional identisch mit einem Modul | Modulare Patchpanel--Systeme | Als Einheit ein- und aussteckbar; anhaltender Verlust | Anbieter-/panelspezifische-Footprints |
| Glasfaser-Patchpanel | Gehäuse für Adapter, Kassetten oder Module | Zentralisiertes Fasermanagement | Ein Ort zum Terminieren und Nachverfolgen | Fügt Rackeinheiten hinzu; benötigt geplante Kapazität |
Die praktische Regel aus der Angebotsprüfung: Bei permanenten Rack-{0}}zu-Rack-Läufen ist ein Modul leichter zu dokumentieren und neu zu patchen als ein loser Fan-Out, sodass sich der höhere Preis in der Regel durch Arbeitsaufwand amortisiert. Bewahren Sie das Fan-Out-Kabel für kurze,-dichte oder vorübergehende Arbeiten auf. Wenn Sie sich zwischen einem Verteilerrahmen und einer Blende für das Gehäuse selbst entscheiden, hilft Ihnen unser VergleichODF versus Patchpanelhilft bei der Größe des Gehäuses.

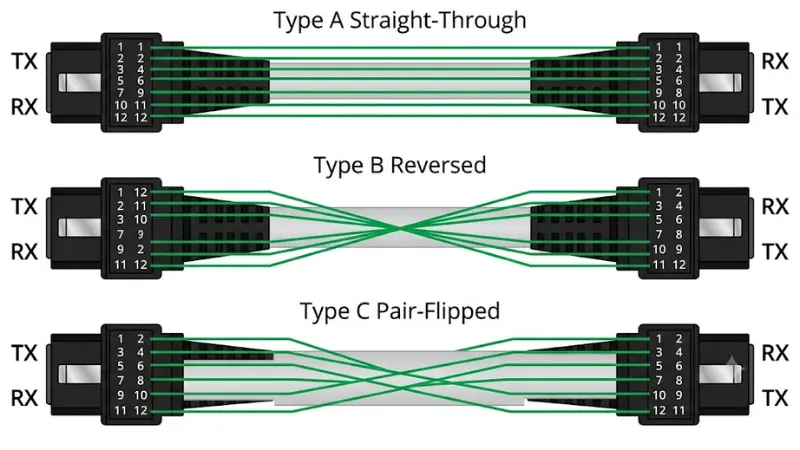

Erklärung der MPO-Polarität: Typ A, Typ B und Typ C
Polarität ist der häufigste Grund dafür, dass eine physikalisch perfekte Verbindung den Datenverkehr nicht weiterleitet. Es definiert, wie sich das Senden auf den Empfang über den gesamten Pfad ausrichtet. Bei LC- oder SC-Duplex drehen Sie einfach den Stecker um; Mit einem 12-Faser-Array ist dies nicht möglich, daher müssen Trunk, Adapter und Module dies erzwingen. Die Methoden stammen vonANSI/TIA-568.3-E, das die Methoden A, B und C sowie in der aktuellen Überarbeitung zwei neuere Universalmethoden (U1 und U2) beschreibt.
- Typ A (gerade-durch):Taste-nach oben drücken, um-nach unten zu drücken. Kofferraum; Die Faser in Position 1 kommt an Position 1 an. Bei Mehrfach--Duplex-Nutzung ist ein standardmäßiger A-zu-B-Jumper und ein A-zu-A-Jumper am gegenüberliegenden Ende erforderlich.
- Typ B (umgekehrt):key-up to key-up; Position 1 ist Position 12 zugeordnet. Standard-Duplex-Jumper von A-zu-B an beiden Enden. Gemeinsam für die Paralleloptik und Grundlage für die universellen Methoden.
- Typ C (Paar-umgedreht):benachbarte Fasern paarweise im Rumpf vertauscht; Standard-A-nach-B-Jumper an beiden Enden. Wird hauptsächlich für ältere Duplex-Links verwendet.
Wählen Sie nicht die Polarität einer Komponente aus. Bestätigen Sie gemeinsam den Trunk-Typ, die interne Zuordnung des Moduls und die Duplex-Jumper-Ausrichtung und sorgen Sie dann dafür, dass eine Methode in der gesamten Installation konsistent bleibt. Das Mischen von Methoden in der Mitte-des Kanals ist genau die Art und Weise, wie „jeder Stecker passt, aber nichts verknüpft“ geschieht.
Wie wählt man in 7 Schritten ein MPO-Breakout-Modul aus?
1. Fasertyp: Singlemode oder Multimode
Bestätigen Sie zunächst den Link. Multimode OM3 und OM4 decken kurze Rechenzentrumsreichweiten ab; Der Single-Modus deckt längere Läufe und die meisten Hochgeschwindigkeits-Backbones ab. Mischen Sie niemals Fasertypen in einer optischen Verbindung, es sei denn, das gesamte System ist dafür ausgelegt. Wenn Sie sich nicht sicher sind, auf welcher Seite Sie stehen, beginnen Sie mitSingle-mode versus Multimode-Faser, und speziell für die Multimode-Klasse,OM3 gegen OM4.
2. Frontstecker: LC oder SC
LC dominiert dicht besiedelte Rechenzentrumsfronten, da es die Portdichte verdoppelt und mit den meisten Transceivern mithalten kann.SCist in Telekommunikations-, FTTH- und älteren Anlagen nach wie vor üblich. Passen Sie den Frontstecker an die Geräteschnittstelle an, an die Sie anschließen möchten, und nicht an die Gewohnheit.
3. Hinterer Anschluss: MPO oder MTP und seine Attribute
MTP ist ein leistungsstarker MPO-kompatibler-Anschluss. Bei beiden handelt es sich um Array-Schnittstellen. Überprüfen Sie jedoch vor der Bestellung die genauen Anforderungen. Der hintere Anschluss verfügt über mehrere Attribute, die alle angegeben werden müssen: MPO oder MTP, männlich (gepinnt) oder weiblich (nicht gepinnt), UPC oder APC, Faseranzahl (8/12/16/24) und Standard- oder Low{7}}Verlustklasse. Das Zusammenstecken von zwei Steckverbindern ohne Pins oder zwei Steckverbindern mit Pins funktioniert nicht, daher ist das Geschlecht nicht optional. Die passende Panel-SeiteMPO-Adaptermuss sich an diesem Geschlecht und dieser Schlüsselorientierung orientieren.
4. Polaritäts- und Faserzuordnung
Verwenden Sie das Kanaldesign aus dem Abschnitt zur Polarität oben. Geben Sie die Methode (A, B, C oder eine universelle Methode) für den gesamten Pfad an und überprüfen Sie, ob die Karte des Moduls sie unterstützt.

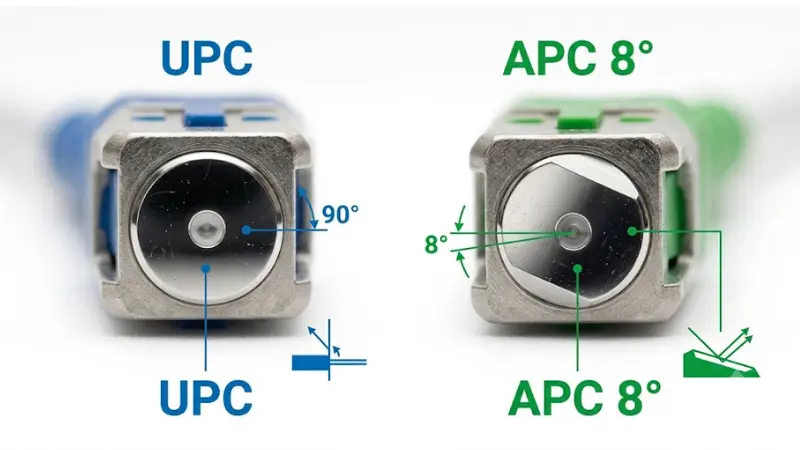

5. Endfläche: UPC oder APC
UPC und APC passen nicht zusammen. UPC ist in vielen Single-Mode- und Multimode-Verbindungen von Datenzentren üblich. APC mit seiner abgewinkelten Endfläche wird dort eingesetzt, wo es auf eine hohe Rückflussdämpfung ankommt, beispielsweise bei PON und vielen Telekommunikationssystemen. Die Farbcodierung (häufig blau für UPC, grün für APC) ist ein hilfreicher Indikator, aber keine Garantie dafür, dass - die Spezifikation überprüft werden kann. Die tiefere Begründung finden Sie in unserer AufschlüsselungPC vs. UPC vs. APC-Politur.
6. Portanzahl und Formfaktor
Bestätigen Sie die Anzahl der vorderen LC/SC-Anschlüsse, die Anzahl der hinteren MPO/MTP-Anschlüsse, die LGX- oder Kassettengröße, das Format mit einfacher{0}} oder doppelter-Breite und die Kompatibilität zur Rackmontage oder Wandmontage. Ein korrektes optisches Design scheitert in der Praxis immer noch, wenn das Modul nicht physisch in das Panel passt.

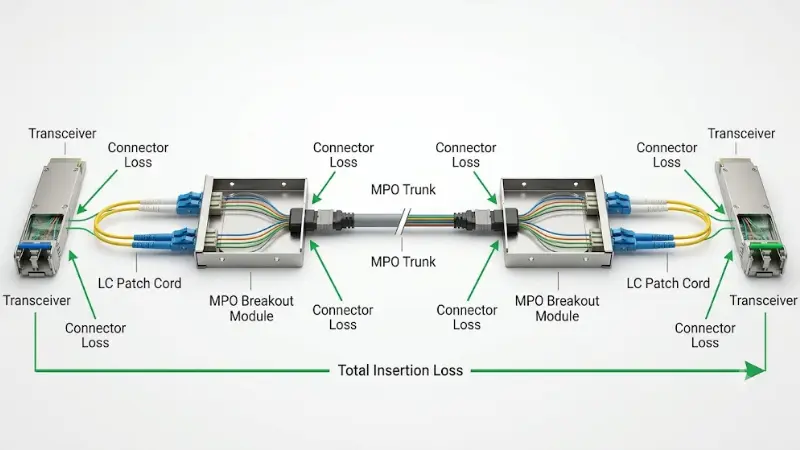

7. Einfügedämpfung und Verbindungsbudget
Jedes gesteckte Paar, jeder Spleiß und jedes Modul verschlingt einen Teil des Budgets. Ein strukturierter MPO-Kanal fügt mehr Paarpaare hinzu als ein einfacher Duplex-Jumper, sodass der Spielraum schneller verschwindet als erwartet. Um dies zu überprüfen, addieren Sie: den zulässigen Kanalverlust des Transceivers, die Faserdämpfung über die Entfernung, jedes Steckerpaar (typischerweise ein paar Zehntel dB, niedriger für niedrige -Verlustgrade), die zusammengesteckten Paare des Moduls, Patchkabelverluste und eine Sicherheitsmarge. Vergleichen Sie die Gesamtsumme mit der angegebenen Kanaleinfügungsdämpfung des Transceivers, die in den PMD-Klauseln von IEEE 802.3 pro Schnittstelle definiert ist. Wenn die Marge knapp ist, sind es ein verlustarmes Modul und ein qualitativ hochwertiger Trunk, der sie schützt.

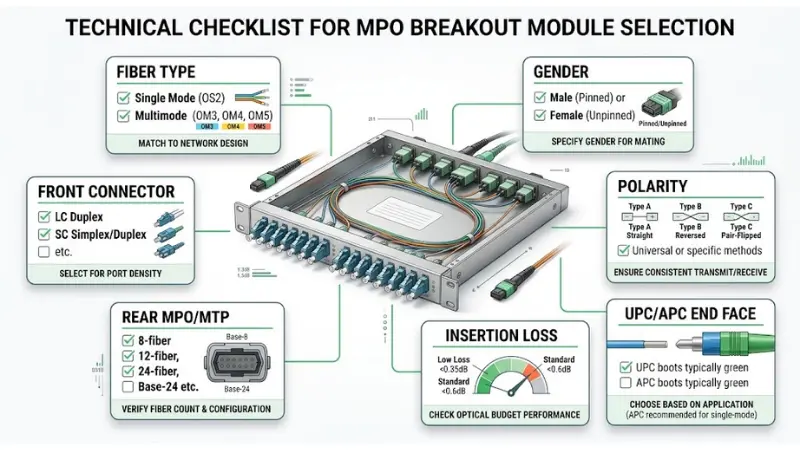

Checkliste für MPO-Breakout-Modulspezifikationen
Führen Sie dies vor der Bestellung aus. Jede Zeile ist ein Parameter, warum er wichtig ist und welchen Fehler er verhindert.
| Erfordernis | Was zu überprüfen ist | Warum es wichtig ist | Häufiger Fehler |
|---|---|---|---|
| Fasertyp | Single-Modus oder Multimode (OM3/OM4) | Nicht übereinstimmende Fasern brechen oder verschlechtern die Verbindung | Mischen von SM und MM in einem Kanal |
| Frontstecker | LC oder SC, Duplex oder Simplex | Muss mit der Transceiver-Schnittstelle übereinstimmen | Bestellung von SC für eine -LC-Front |
| Hinterer Anschluss | MPO oder MTP, Faseranzahl | Definiert Trunk-Kompatibilität und -Dichte | Falsche Faseranzahl für SR4-Optik |
| Geschlecht | Männlich (angepinnt) oder weiblich (nicht angeheftet) | Zwei Verbinder gleichen{0}}Geschlechts können nicht zusammenpassen | Angepinnt-an-angepinnt oder nicht angepinnt-an-nicht angepinnt |
| Endfläche | UPC oder APC | Nicht-kombinierbar; wirkt sich auf die Rückflussdämpfung aus | Paarung von UPC zu APC |
| Polarität | Methode A, B, C oder universell | Richtet TX und RX über den gesamten Kanal aus | Mischmethoden in der Mitte-Pfad |
| Verlustgrad | Standard- oder niedriger-Verlust | Behält den Spielraum in Multi-{0}}Connector-Links bei | Standardqualität für ein knappes Budget |
| Formfaktor | LGX-Größe, Breite, Panel-Passform | Das Modul muss physisch installiert werden | Kassette, die nicht in die Platte passt |
Typische Konfigurationsbeispiele
Diese sind repräsentativ und erheben keinen Anspruch auf Vollständigkeit, zeigen jedoch, wie sich die Faseranzahl und der Breakout-Stil auf reale Schnittstellen auswirken.
- 40GBASE-SR4 (QSFP+):acht Multimode-Fasern. Ein MPO-zu--LC-Modul teilt den Trunk zur Verbindung mit 10G-Ports zum LC auf, oder eine Array-Kassette transportiert ihn direkt zu einem anderen QSFP+.
- 100GBASE-SR4 (QSFP28):acht Multimode-Fasern, aufgeteilt in vier 25G-Links. Ein 8-Faser-Trunk und ein Modul halten alle Fasern aktiv.
- 400G Single-Modus DR4:acht Single-Mode-Fasern auf einem 12-Faser-APC-MPO, aufgeteilt auf vier 100G-Links. Beachten Sie hier die APC-Anforderung – ein UPC-Modul wird diesen Pfad nicht bedienen.
- Telekommunikations- und ISP-Aggregation:Viele Duplex-Schaltkreise sind auf Array-Trunks zwischen ODFs und Transportgeräten zusammengefasst, wo Module den Frame lesbar halten.
Wenn parallele Optiken natives QSFP-zu-QSFP ausführen, ist einMTP-zu-LC-Kassetteist das Seitenteil des Panels-, das den Übergang sowohl sauber als auch dokumentierbar macht.
Wann sollte man kein MPO-Breakout-Modul verwenden?
Ein Modul ist ebenso oft die falsche wie die richtige Wahl:
- Kurze, temporäre oder Laborlinks.Ein Fächer-{0}}Breakout-Kabel ist einfacher und kostengünstiger, und die Beschriftung ist bei kleinem Maßstab kein-Problem.
- Direkte Geräte-zu-Geräteverbindungen.Wenn zwei Kästen einen Meter voneinander entfernt stehen, wird das Panel durch eine Fan-{0}} oder eine Direktmontage-komplett umgangen.
- Umgebungen mit geringer-Dichte.Unterhalb einer Handvoll Verbindungen pro Rack rechtfertigen die Beschriftung und die Trunk{0}}Schutzvorteile eines Moduls weder die Kosten noch den Platz im Rack.
Best Practices für Installation und Kabelmanagement

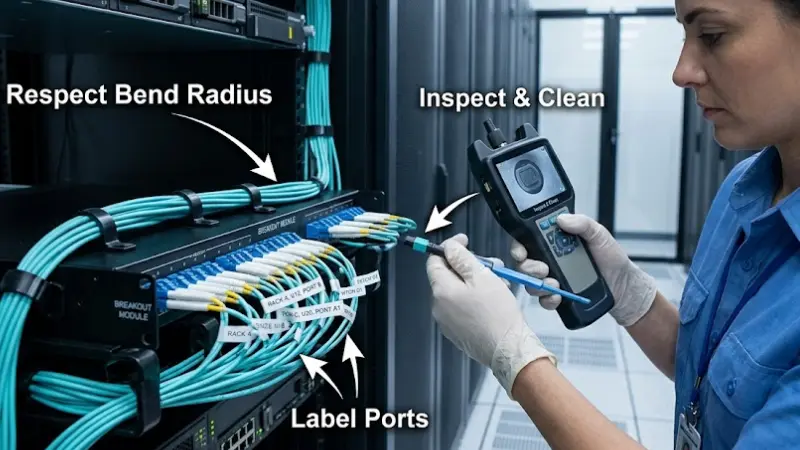

Überprüfen und reinigen Sie jede Endfläche vor dem Zusammenstecken
Kontamination ist die häufigste Ursache für Faserfehler, und bei einer MPO-Ferrule können viele Fasern gleichzeitig verschmutzt werden. Prüfen und reinigen Sie anhand eines definierten Standards -, der die anerkannte Referenz istIEC 61300-3-35, das Gut/Schlecht-Kriterien für die Sauberkeit der Endflächen festlegt und in der neuesten Ausgabe spezifische Leitlinien für MPO-Steckverbinder hinzufügt.
Beschriften Sie beide Enden vollständig
Notieren Sie Modul, Panel-Position, Portnummer, Trunk-ID und Ziel. Vollständige Labels sind es, die einen zukünftigen Fehler von einer Stunde Nachverfolgung in eine zwei{1}minütige Behebung verwandeln.
Biegeradius beachten
Führen Sie die Kabel nicht mit Gewalt in enge Biegungen ein. Eine Nichteinhaltung des Mindestbiegeradius erhöht die Dämpfung sofort und verkürzt die Lebensdauer des Kabels.
Lass den Kofferraum in Ruhe
Führen Sie routinemäßige Patches an den vorderen Anschlüssen durch. Jedes Mal, wenn Sie einen hinteren Array-Anschluss stören, riskieren Sie Staub, Fehlausrichtung und zusätzliche Verluste.
Nach der Installation testen und dokumentieren
Überprüfen Sie Einfügedämpfung, Kontinuität und Polarität und archivieren Sie die Ergebnisse für kritische Verbindungen. Die erste Installation ist der günstigste Zeitpunkt, um einen Polaritäts- oder Geschlechtsfehler zu erkennen.
Checkliste zur Fehlerbehebung: Wenn ein MPO-Link nicht angezeigt wird?
Wenn ein Link nach einer Neuinstallation dunkel ist oder einen Fehler aufweist, gehen Sie diese der Reihe nach durch, bevor Sie einen Verdacht auf die Optik haben:
- Sauberkeit am Ende-.Überprüfen und reinigen Sie sowohl die MPO-Ferrule als auch die LC/SC-Vorderflächen erneut.
- TX/RX und Polarität.Bestätigen Sie, dass die Übertragung Ende-zu-Ende den Empfang erreicht; Wenn physikalisch alles passt, ist ein Polaritätsfehler die wahrscheinlichste Ursache.
- Geschlecht des Steckers.Überprüfen Sie die angehefteten und nicht angehefteten Verknüpfungen auf dem hinteren MPO.
- Ende-Gesichtstyp.Stellen Sie sicher, dass UPC an keiner Stelle im Pfad mit APC verknüpft ist.
- Fasertyp und -qualität.Bestätigen Sie die SM/MM-Konsistenz und den OM-Grad über Trunk, Modul und Jumper hinweg.
- Transceiver-Kompatibilität.Passen Sie die Optik an Glasfaser, Reichweite und Rate an.
- Budget verknüpfen.Fügen Sie den Verlust erneut-hinzu; Ein knapper Rand und ein marginales Verbindungspaar können Sie umwerfen.
Was ist bei der Angebotsanfrage anzugeben?
Die meisten Angebotsverzögerungen sind auf fehlende Parameter und nicht auf die Preisgestaltung zurückzuführen. Um in einem Durchgang eine genaue Modulempfehlung zu erhalten, senden Sie diese zusammen:
- Fasermodus und -qualität (SM oder MM OM3/OM4)
- Frontstecker und Anzahl (LC/SC, Duplex/Simplex, Anzahl der Ports)
- Anzahl der hinteren MPO/MTP-Fasern (8/12/16/24)
- MPO-Geschlecht (männlich/gepinnt oder weiblich/nicht gepinnt)
- Endfläche (UPC oder APC) für Vorder- und Rückseite
- Polaritätsmethode für den gesamten Kanal
- Verlustgrad (Standard oder geringer-Verlust) und beliebiges Link-Budgetziel
- Modulgröße und Panel/Gehäuse müssen passen
- Menge und die Anwendung oder der Transceiver, für den sie dienen
Ein kurzes Kanaldiagramm beantwortet die meisten dieser Fragen auf einmal. Mit diesen Details ist das möglichFordern Sie ein Angebot anund lassen Sie die Konfiguration bestätigen, anstatt sie zu erraten.
FAQ
Ist MTP dasselbe wie MPO?
MTP ist ein spezieller Hochleistungs-Connector, der auf der MPO-Schnittstelle basiert und daher MPO-kompatibel ist, jedoch eine Premium-Variante darstellt. Bestätigen Sie bei der Beschaffung immer, ob das Projekt MPO, MTP oder beides erfordert.
Was ist der Unterschied zwischen einem MPO-Breakout-Modul und einer MPO-Kassette?
Normalerweise handelt es sich dabei um dasselbe Objekt, das aus zwei verschiedenen Blickwinkeln betrachtet wird. „Kassette“ beschreibt die geschlossene modulare Form, die in eine Platte passt; „Breakout-Modul“ beschreibt die Funktion des Ausbrechens von MPO/MTP-Fasern zu LC oder SC.
Kann ein Modul sowohl für den Single--Modus als auch für den Multimode verwendet werden?
Nein. Das Modul ist für einen Fasertyp ausgelegt. Die Verwendung eines Multimode-Moduls in einer Single--Mode-Verbindung oder umgekehrt führt nicht zu einer ordnungsgemäßen Ausführung.
Woher weiß ich, welche Polarität ich wählen soll?
Überprüfen Sie den gesamten Kanal -, die Transceiver, die Leitung, die Adapter, die Jumper und das Modul - und sorgen Sie dafür, dass eine Methode durchgehend konsistent ist. Wenn Sie sich nicht sicher sind, senden Sie vor der Bestellung ein Linkdiagramm an Ihren Lieferanten.
Wie viele LC-Ports bietet mir ein 12-Faser-MPO-Modul?
Sechs LC-Duplex-Ports, da jede Duplex-Verbindung zwei Fasern verwendet. Ein 8-Faser-Modul ergibt vier und ein 24-Faser-Modul zwölf.
Soll ich männliches (gepinntes) oder weibliches (nicht gepinntes) MPO bestellen?
Es hängt davon ab, womit das Modul verbunden wird: Eine Seite jedes verbundenen Paares muss fixiert und die andere Seite gelöst werden. Bestätigen Sie vor der Bestellung das Geschlecht des Trunks und des Adapters, mit dem er verbunden ist.
Wann ist ein Breakout-Kabel besser als ein Modul?
Für kurze, temporäre Verbindungen mit geringer -Dichte oder direkte Geräte-zu-Verbindungen ist ein Fan{3}}out-Kabel einfacher und kostengünstiger. Module gewinnen an dauerhaften, dichten, strukturierten Strecken, die eine Kennzeichnung und einen Stammschutz benötigen.
Benötige ich APC auf dem MPO, wenn meine LC-Ports UPC sind?
Das hängt vom Rückflussdämpfungsbedarf der Verbindung und dem Rest des Kanals ab, nicht nur von den LC-Ports. APC ist für PON und viele Telekommunikationswege erforderlich; Geben Sie die Endfläche konsistent an und verbinden Sie UPC niemals mit APC.
Sind MPO-Breakout-Module nur für Rechenzentren geeignet?
Nein. Sie werden auch in Telekommunikationsräumen, ISP-Netzwerken, Zentralbüros und Unternehmens-Backbones - überall dort eingesetzt, wo Glasfasern mit hoher-Dichte organisiert und verfolgt werden müssen.
Welche Informationen sollte ich für ein Angebot senden?
Fasermodus und -qualität, vorderer Anschluss und Anzahl, hintere Faseranzahl, MPO-Geschlecht, Endfläche, Polarität, Verlustgrad, Modulgröße, Menge und Anwendung. Ein Kanaldiagramm deckt den größten Teil davon ab.
Wichtige Erkenntnisse
Ein MPO-Breakout-Modul verwandelt einen MPO/MTP-Trunk mit hoher Dichte in organisiertes LC- oder SC-Patching, reduziert Überlastungen, schützt das Backbone und erleichtert die 40G/100G/400G-Migration. Die entscheidende Entscheidung ist nicht die Anzahl der Ports -, sondern die Anpassung des Fasertyps, des Steckertyps und -geschlechts, der Endfläche, der Polarität, des Verlustgrades und des Formfaktors im gesamten Kanal. Geben Sie zuerst diese Parameter an, bestätigen Sie sie mit Ihren Transceivern und Trunks, und das Modul wird einmal installiert und bleibt geräuschlos.
