Mit einem MPO-Breakout-Kabel kann ein einzelner Multi-Glasfaser-Anschluss mit hoher{0}}Dichte-in mehrere einzelne Anschlüsse, meist LC-Duplex, aufgefächert werden, sodass eine parallele Backbone-Verbindung einzelne Transceiver, Panel-Ports oder Duplex-Geräte versorgen kann. Dies ist eine der gebräuchlichsten Möglichkeiten, einen 40G-, 100G- oder 400G-Parallelport mit Geräten mit niedrigerer Geschwindigkeit zu verbinden oder einen MPO-Trunk auf Duplex-Hardware im selben Rack einzurichten.
Das Schwierige daran ist nicht die Definition. Es passt die Anzahl der Fasern, die Polarität, das Geschlecht, den Fasermodus und die Breakout-Zuordnung an den Rest des Kanals an. Ein Kabel kann perfekt zusammenpassen und trotzdem kein Licht durchlassen, wenn die Polarität oder Pinbelegung falsch ist. Dieser Leitfaden dient als Auswahl- und Bestellreferenz: Welche Typen gibt es, wie sind Polarität und Geschlecht zu lesen, welche Konfigurationen welchen Transceivern zugeordnet sind und was Sie genau bestätigen müssen, bevor Sie eine Bestellung aufgeben?
Was ist ein MPO-Breakout-Kabel?

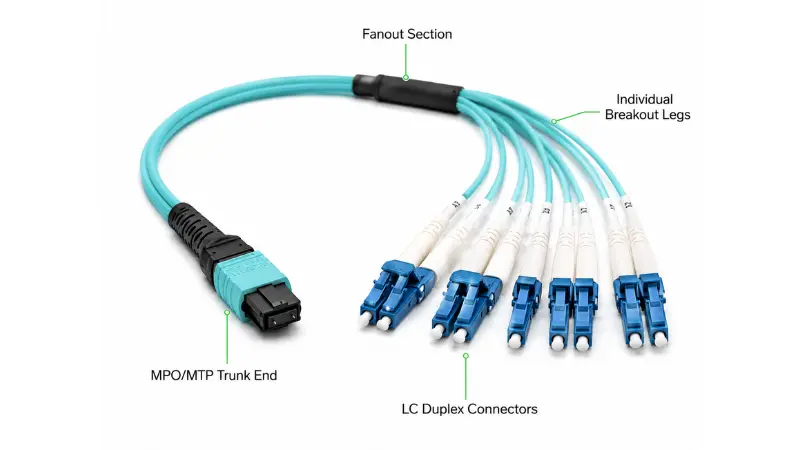

Ein MPO-Breakout-Kabel, auch MPO-Fanout oder MTP/MPO-Kabelbaum genannt, ist eine werkseitig-konfektionierte Baugruppe mit einem KabelMPO-Anschlussam Stammende und mehrere einzelne Anschlüsse am aufgefächerten Ende. Das MPO-Ende trägt 8, 12, 16 oder 24 Fasern in einer einzelnen Ferrule. Das Breakout-Ende teilt diese Fasern in separate Zweige auf, normalerweise LC-Duplex-Paare, obwohl es SC- und FC-Versionen für ältere oder spezielle Geräte gibt.
Das klassische Beispiel ist ein MPO-zu-LC-Breakout-Kabel: ein MPO-Stecker, der je nach Faseranzahl in vier, sechs oder zwölf LC-Duplex-Paaren endet. Dies ist es, was einen parallelen Port physikalisch in einzelne Duplex-Links verwandelt.
Wie funktioniert ein MPO-Breakout-Kabel?

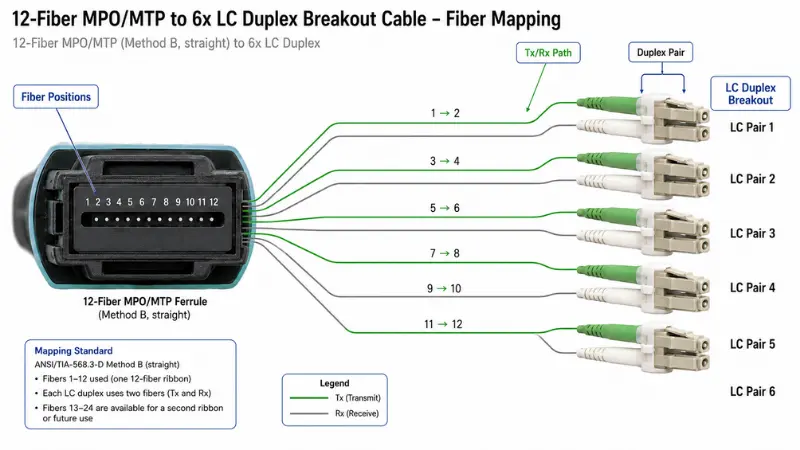

Die Baugruppe ordnet jede Faserposition innerhalb der Mehrfaserhülse einem bestimmten Zweig auf der Breakout-Seite zu. Die Zuordnung wird durch die Anzahl und Polarität der Fasern bestimmt und muss mit der Optik an beiden Enden des Kanals übereinstimmen.
Die MPO/MTP-Trunk-Seite
Dies ist das Ende mit hoher-Dichte. Im Rechenzentrums-Breakout sind 8--Faser- und 12-Faser-Anschlüsse am häufigsten, wobei 16-Faser- und 24-Faser-Anschlüsse für höherspurige Optiken und sehr dichtes Patching verwendet werden. Auf Datenblättern finden Sie sowohl „MPO“ als auch „MTP“. MPO ist die generische Schnittstelle, die in definiert istIEC 61754-7 von US Conec und anderen Herstellern, während MTP die eingetragene -Hochleistungsversion des gleichen Steckverbinders von US Conec ist, die mit schwimmenden Aderendhülsen und engeren Toleranzen der Führungsstifte-für geringere Verluste ausgestattet ist. Sie sind vollständig untereinander kombinierbar, daher ist die praktische Frage nicht das Abzeichen, sondern das von Ihnen angegebene Geschlecht, die Polarität und die Note. Wenn Sie immer noch über die Terminologie stolpern, finden Sie hier unsere Aufschlüsselungechte Unterschiede zwischen MPO und MTPdeckt es in einfacher Sprache ab.
Die Breakout-(Fanout-)Seite
LC-Duplex dominiert das Breakout-Ende, da LC die Standard-Duplex-Schnittstelle auf den meisten Switches, Servern und Transceivern ist. Die Faseranzahl bestimmt, wie viele Duplex-Beine Sie erhalten:
| MPO-Faseranzahl | Typischer Ausbruch | Wo es passt |
|---|---|---|
| 8 Fasern | 4 x LC-Duplex | 4 Duplex-Links, volle Glasfasernutzung (keine ungenutzten Fasern) |
| 12 Fasern | 6 x LC-Duplex oder 4 aktive Paare mit 4 freien Fasern in einigen SR4-Links | Strukturierte Verkabelung und 40G/100G SR4-Breakout |
| 16 Fasern | 8 x LC-Duplex | 8-Spuroptik wie 400G-SR8 |
| 24 Fasern | 12 x LC-Duplex | Patchfelder mit hoher -Dichte (klare Beschriftung erforderlich) |
Der Tx/Rx-Polaritätspfad
Jede Duplexverbindung muss auf der einen Seite senden und auf der anderen empfangen. In einem Parallelsystem tragen das Breakout-Kabel, die Hauptleitung, die Adapter und die Patchkabel jeweils zu diesem Pfad bei. Schieben Sie ein Element nach hinten und die Anschlüsse sitzen weiterhin, aber der optische Pfad wird unterbrochen. Aus diesem Grund sind Typ A, Typ B und Typ C niemals austauschbar und die Polarität ist eine Entscheidung auf Kanalebene und nicht pro Kabel. Wir gehen weiter unten darauf ein.
Arten von MPO-Breakout-Kabeln
„MPO-Breakout-Kabel“ ist eine Familie, kein einzelnes Teil. Zwei identisch aussehende Kabel können sich völlig unterschiedlich verhalten. Der praktische Weg, einen zu spezifizieren, besteht darin, durch diese Achsen zu gehen:

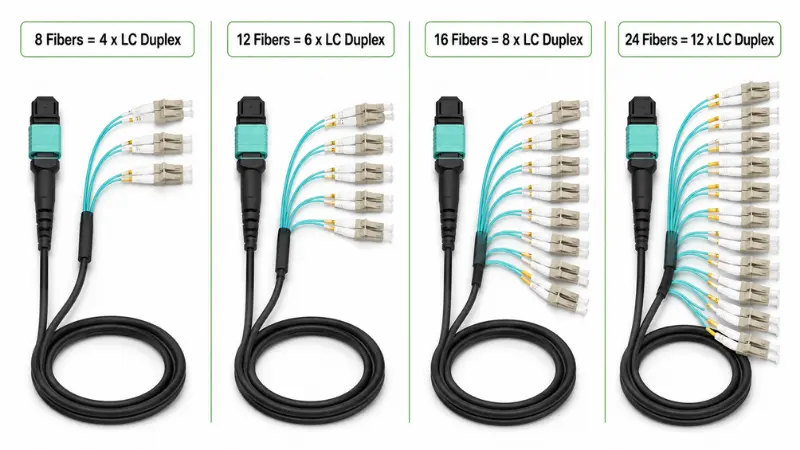

- Nach Faseranzahl:8, 12, 16 oder 24 Fasern. Dies ist die erste Entscheidung und sie ergibt sich direkt daraus, wie viele Duplex-Verbindungen Sie benötigen.
- Per Breakout-Anschluss:LC-Duplex ist Standard; SC und FC kommen in der alten Telekommunikation und Instrumentierung vor.
- Nach Fasermodus:Multimode (OM3, OM4, OM5) für kurze Reichweiten oder Single-Mode (OS2) für längere Distanzen. SehenSingle-mode versus Multimode-Faserwenn Sie nicht sicher sind, was der Link erfordert.
- Nach Polarität:Typ A, Typ B oder Typ C, abgestimmt auf den Kanal.
- Nach MPO-Geschlecht:angepinnt (männlich) oder nicht angeheftet (weiblich).
- Nach Steckerpolitur:UPC oder APC. Single---Mode-MPO ist fast immer APC; Multimode ist typischerweise ein flacher PC.
- Nach Jacke und Konstruktion:PVC, LSZH, Steigrohr oder Plenum; runder Einzelmantel-Fanout im Vergleich zu einzeln ummantelten Beinen; Standard oder gepanzert.
- Nach Verlustgrad:Standard--verlustarme oder verlustarme-Steckverbinder, was wichtig ist, wenn das Strombudget knapp ist.
Aus Sicht eines Lieferanten: Beginnen Sie die Spezifikation mit dem Datenblatt des Transceivers und dem Panel, in dem er landet, und nicht mit dem Kabelkatalog. Fast jede falsche Reihenfolge, die wir sehen, entsteht dadurch, dass man zuerst eine Teilenummer auswählt und dann den Kanal umgekehrt-anpasst.

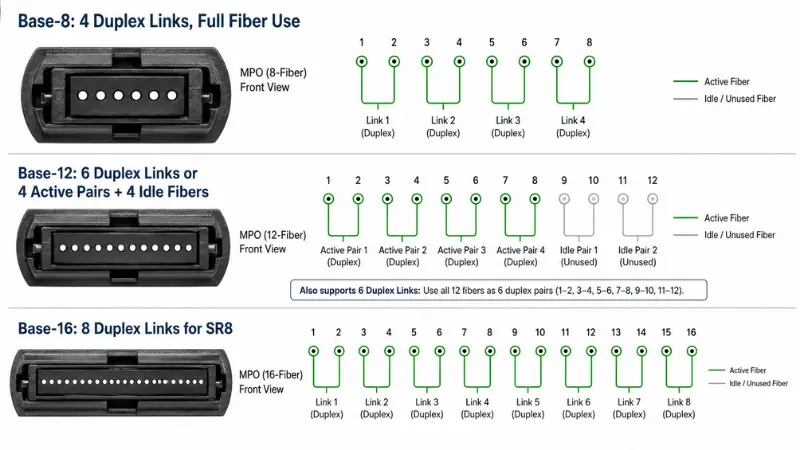

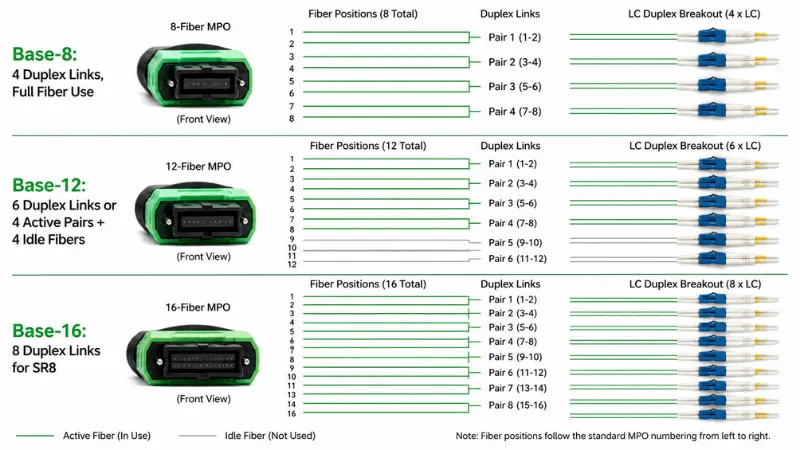

Base-8 vs. Base-12 vs. Base-16
Dies ist die Frage der zweiten{0}}Ebene, die die Faseranzahl allein nicht beantworten kann, und genau hier geht eine Menge „Zukunftssicherheit“ schief. Die „Basis“-Zahl ist das Faserinkrement, um das herum die Verkabelung aufgebaut ist.
| System | Faserverwendung für Paralleloptik | Am besten abgestimmt auf |
|---|---|---|
| Basis-8 | 100 % Auslastung für 4-spurige Optik (8 Fasern=4 duplex) | 40G-SR4, 100G-SR4, 400G-DR4-Breakout ohne ungenutzte Fasern |
| Basis-12 | Bei SR4 über ein 12-Faser-MPO übertragen nur 8 von 12 Fasern den Datenverkehr | Legacy-Installationen und native 12-Faser-Duplex-Trunks (6 x LC) |
| Basis-16 | 100 % Auslastung für 8-spurige Optik (16 Fasern=8 duplex) | 400G-SR8 und der Migrationspfad zu 800G |
Der Punkt, der oft übersehen wird: Ein 12-Faser-MPO, der für einen 40G- oder 100G-SR4-Kanal verwendet wird, lässt vier Fasern dunkel. Das ist kein Mangel, aber es bedeutet, dass ein Base-8-Breakout normalerweise die sauberere und wirtschaftlichere Wahl für einen vierspurigen Breakout ist, während Base-12 sinnvoll ist, wenn der Trunk tatsächlich sechs Duplex-Links trägt. Die dahinter stehenden Ethernet-Raten und Lane-Anzahlen werden von der definiertIEEE 802.3-Arbeitsgruppe(40G/100G Paralleloptik in 802.3ba, 200G/400G in 802.3bs).
Typ A vs. Typ B vs. Typ C Polarität
Polarität ist der häufigste Grund dafür, dass eine frisch installierte MPO-Verbindung nicht funktioniert. Die drei klassischen Methoden unterscheiden sich darin, wie der Trunk verkabelt wird und welche Patchkabel den Pfad vervollständigen.
| Verfahren | Stammtyp | Array-Adapter | Duplex-Patchkabel | Notizen |
|---|---|---|---|---|
| Methode A | Typ A, gerade-durchgehend | Taste-nach oben bis -nach unten drücken | A-zu-B an einem Ende, A-zu-A am anderen | Flexibel, benötigt jedoch zwei Patchkabeltypen- |
| Methode B | Typ B, umgekehrt | Schlüssel-bis Schlüssel-oben | A-zu-B an beiden Enden | Einzelner Patchkabel--Typ; weit verbreitet für Paralleloptiken |
| Methode C | Typ C, Paar-umgedrehter Stamm | Taste-nach oben bis -nach unten drücken | A-zu-B an beiden Enden | Flips werden im Kofferraum abgewickelt; üblich für Legacy-Duplex |
So wählen Sie in der Praxis aus: Wählen Sie eine Methode für die gesamte Installation und halten Sie sie von Anfang bis Ende konsistent. Für parallele Optik-Breakouts ist Methode B am gebräuchlichsten, da sie einen Patch-{2}}Kabeltyp verwendet und versehentliche Sende-{3}zu-Sende-Paarungen vermeidet. DerANSI/TIA-568.3-E-Standardformalisiert die Methoden A, B und C und fügt seit der Überarbeitung im Jahr 2022 zwei „universelle“ Methoden (U1 und U2) hinzu, mit denen Sie an beiden Enden einer Typ-B-Leitung dieselben Module und Kabel verwenden können. Wenn Ihr Design auf Kassetten basiert, folgen Sie dem Polaritätsschema, das das Kassettensystem vorgibt, und nicht den Mischschemata. Hintergrundinformationen dazu, wo Array-Konnektivität im Vergleich zu Duplex steht, finden Sie in unserem LeitfadenLC versus MTP/MPO in der Verkabelung mit hoher -Dichte.
MPO männlich vs. weiblich: Wie wählt man?

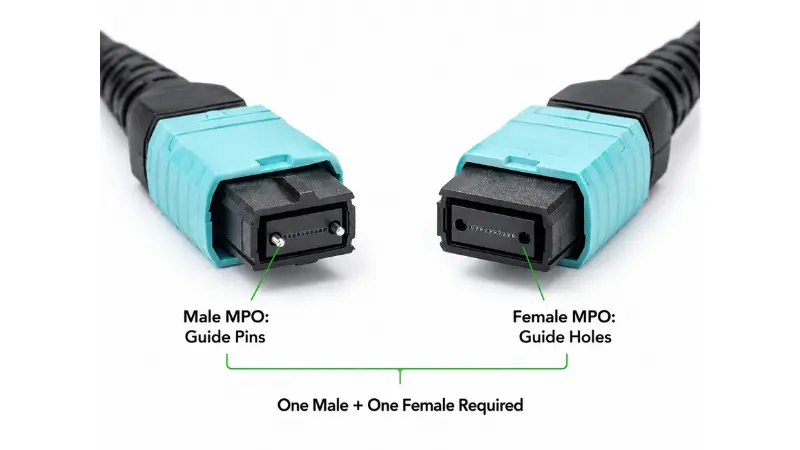

Beim MPO-Geschlecht geht es um die Führungsstifte in der Ferrule. Ein Stiftstecker (Stecker) hat zwei Metallstifte; ein unbefestigter (weiblicher) Stecker hat die passenden Löcher. Die Regel ist absolut: Jedes Paar muss fixiert und das andere gelöst sein. Zwei Steckverbinder mit Stiften stehen in Konflikt und können die Stifte beschädigen oder die Ferrule absplittern lassen; Bei zwei nicht angeschlossenen Anschlüssen gibt es keine Möglichkeit, sie auszurichten, und sie sitzen nicht richtig.
Bei einer typischen Breakout-Bereitstellung sind parallele -optische Transceiver-Ports normalerweise nicht fixiert, sodass der MPO-Zweig, der an den Transceiver angeschlossen wird, normalerweise fixiert ist. Andererseits hängt das Geschlecht vom Adapter, der Kassette oder dem Koffer ab, mit dem es verbunden wird. Überprüfen Sie immer das Geschlecht des Transceiver-Ports anhand des Datenblatts und überprüfen Sie das von Ihnen angegebene GeschlechtMPO/MTP-Adapterbevor Sie das Kabelgeschlecht reparieren. Dieser eine Parameter verhindert sowohl tote Links als auch physische Schäden.

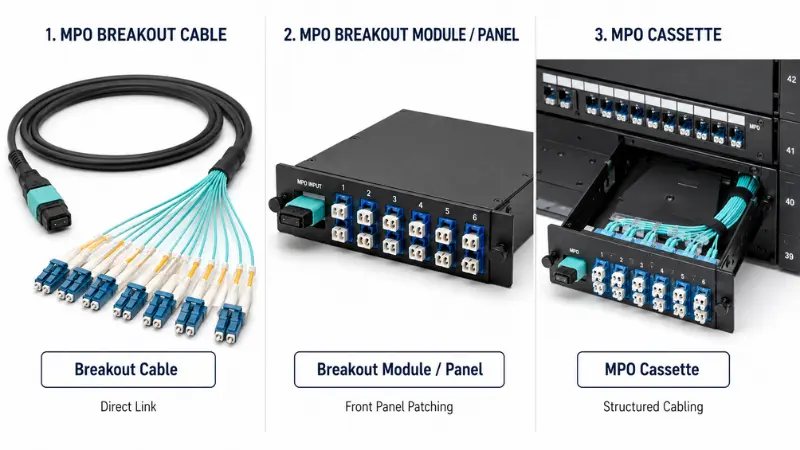

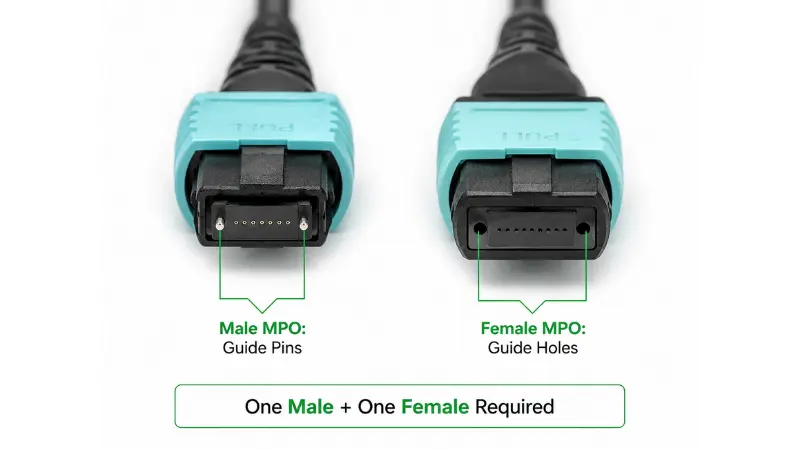

MPO-Breakout-Kabel vs. Modul vs. Kassette
Diese drei hängen zusammen, lösen aber unterschiedliche Probleme. Die Wahl hängt davon ab, wie strukturiert und wartbar der Link sein muss.
| Option | Was es ist | Am besten für | Hauptvorteil |
|---|---|---|---|
| Breakout-Kabel | Ein MPO/MTP, der direkt zu den LC-, SC- oder FC-Strängen fächert | Gleiche-Links zur Rack-Ausrüstung, schnelle Bereitstellung | Einfach, platzsparend-, mit den wenigsten Verbindungspunkten |
| Breakout-Modul/Panel | Ein Modul, das den MPO-Eingang aufnimmt und LC/SC-Anschlüsse auf der Vorderseite bietet | Inter-Rack-Links und organisierte Patchfelder | Ausbessern und Beschriften der Vorderseite-, einfachere Wartung |
| MPO-Kassette | Eine modulare Kassette in einem Patchpanel, die MPO-Trunks in Duplex umwandelt | Strukturierte, skalierbare Verkabelung | Saubere Umzüge, Ergänzungen und Änderungen |
Verwenden Sie einen losen Fanout, wenn die Route kurz und die Verbindung direkt ist. Sobald ein Link Racks überschreitet oder häufige Änderungen erfährt, wird einMPO-Kassetteoder Panel amortisiert sich in der Regel durch eine einfachere Fehlerbehebung und Kennzeichnung.
Allgemeine Anwendungen

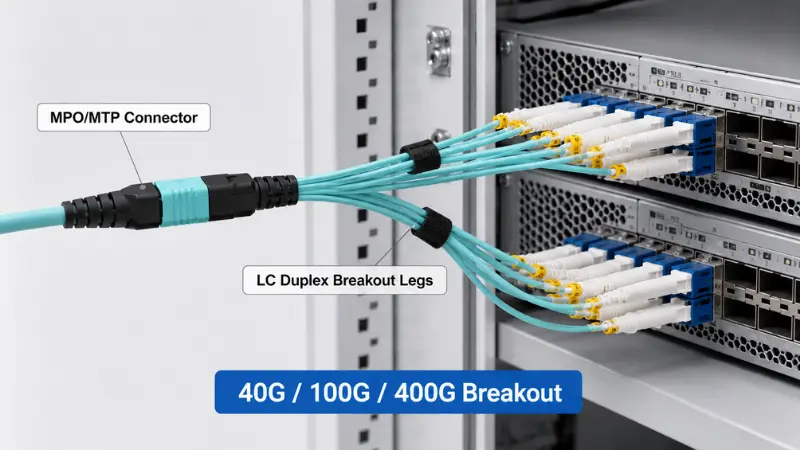

40G bis 4x10G Breakout
Ein 40G-QSFP+-SR4-Port überträgt vier 10G-Lanes über acht Fasern. Wenn der Switch und die Optik den Breakout-Modus unterstützen, wird er durch eine MPO-zu-LC-Baugruppe in vier unabhängige 10G-SR-Duplex-Links aufgeteilt. Dies ist einer der häufigsten Gründe, warum Menschen Breakout-Kabel kaufen.
100G bis 4x25G Breakout
Ein 100G-QSFP28-SR4-Port funktioniert auf die gleiche Weise und teilt sich in vier 25G-Links über acht Fasern auf. Die Auswahl des richtigen Modus und der richtigen Steigung ist hier wichtig, da das Budget pro Spur geringer ist. unsere exemplarische Vorgehensweise aufSo wählen Sie eine 100G-Verkabelung ausgeht in die-Austausche.
400G: Wo Breakout zutrifft und wo nicht
Bei 400G scheitert die Annahme „MPO-Breakout für alles“. Es hängt ganz von der Transceiver-Schnittstelle ab:
- 400G-DR4verwendet 8 Singlemode-Fasern (vier 100G-Spuren) und bricht sauber auf 4 x 100G über einen Base-8-MPO auf.
- 400G-SR8verwendet 16 Multimode-Fasern (acht 50G-Lanes) auf einem Base-16-MPO und kann auf 8 x 50G oder 2 x 200G aufgeteilt werden.
- 400G-FR4 und LR4sind Duplex-Singlemode-Schnittstellen, die Wellenlängenmultiplex über ein einzelnes LC-Paar nutzen. Sie verwenden keine parallelen Fasern, sodass ein MPO-Breakout-Kabel überhaupt nicht in Frage kommt.
Lesen Sie daher vor der Auswahl eines 400G-Breakouts zunächst die Spezifikation des optischen Moduls. Der Formfaktor (QSFP-DD, OSFP) sagt Ihnen nichts über die Glasfaserzuordnung; Der Schnittstellentyp tut dies.
Wo werden diese Kabel angezeigt?
Zu den typischen Einsatzorten für MPO-Breakout-Baugruppen gehören Spine{0}}Leaf Fabric, Switch-zu-Serververbindungen, Speichernetzwerke, Cross{3}}Connect-Felder, Telekommunikationsräume, Campus-Backbones und dichte Patchpanels.
Häufige Konfigurationsbeispiele
Dies sind die Konfigurationen, die die meisten Projekte tatsächlich bestellen, mit den jeweils passenden Produkten:
| Konfiguration | Allgemeiner Gebrauch | Notizen |
|---|---|---|
| 8-Faser-MTP bis 4x LC-Duplex | 40G/100G SR4-Breakout | Base-8, volle Fasernutzung, keine ungenutzten Stränge |
| 12-Faser-MPO bis 6x LC-Duplex | Strukturierte Verkabelung und Duplex-Trunks | Bei SR4-Links bleiben möglicherweise 4 von 12 Fasern dunkel |
| 24-Faser-MTP-zu-FC/APC-Kabelbaum | Single-Mode-Patching mit hoher-Dichte- | Bestätigen Sie die APC-Politur und ein klares Beinetikettenschema |
Wann sollte man kein MPO-Breakout-Kabel verwenden?
Ein lockerer Fanout ist das falsche Werkzeug, wenn:
- Die Verbindung verläuft zwischen Racks oder Räumen und sieht regelmäßige Verschiebungen, Ergänzungen und Änderungen vor. Ein Kofferraum plus Kassette oder Paneel ist sauberer und einfacher zu warten.
- Sie benötigen Ausbesserungen an der Vorderseite-und eine dauerhafte Beschriftung für das Betriebspersonal.
- Der Port unterstützt den Breakout-Modus nicht, oder die Schnittstelle ist ein Duplextyp wie 400G-FR4, der über keine parallelen Fasern zum Breakout verfügt.
- Das Design würde Single-Mode und Multimode in einem Kanal mischen, was nicht zulässig ist.
- Das Strombudget ist bereits knapp und ein zusätzlicher Satz Steckerpaare würde die Marge verschlingen.
Wichtige Spezifikationen, die vor der Bestellung bestätigt werden müssen
Die meisten Ausfälle im Feld sind auf einen dieser Fehler zurückzuführen. Bestätigen Sie jeweils den Kanal, nicht nur das Kabel.
- Faseranzahl.Leiten Sie es aus der Anzahl der benötigten Duplex-Links ab: vier Links zu einer 8--Faser, sechs zu einer 12-Faser, zwölf zu einer 24-Faser. Widerstehen Sie „für alle Fälle“ einer übermäßigen Kaufdichte.
- Polarität.Sperren Sie Typ A, B oder C über den gesamten Pfad: Transceiver, Trunks, Kassetten und Patchkabel.
- Steckertyp und Geschlecht.MPO oder MTP; jedes Ende fixiert oder gelöst; Schlüsselorientierung; LC/SC/FC auf der Breakout-Seite; UPC oder APC.
- Fasermodus.Passend zur Optik. OM3/OM4 für kurze Multimode-Reichweite, OS2 Single-Mode für Distanz. Wenn Sie Noten abwägen, beachten Sie unsere HinweiseOM1 bis OM5 MultimodeLegen Sie die Reichweitengrenzen fest.
- Jacke und Konstruktion.PVC, LSZH, Steigrohr oder Plenum je nach Umgebung, plus Durchmesser, Biegeradius und ob die Beine eine individuelle Ummantelung oder Panzerung benötigen.
- Breakout-Länge und Beschriftung.Die Länge des Fanout--zu--Steckers muss zum Rack passen; Zu kurz engt die Route ein, zu lang macht sie unübersichtlich. Jeder Abschnitt sollte auf Ihrer Hafenkarte beschriftet sein.
- Einfügedämpfung und Prüfbericht.Bei Hochgeschwindigkeitsverbindungen schonen verlustarme Anschlüsse-das Budget. Unser Erklärer weiterEinfügedämpfung in Glasfaser-Patchkabelnzeigt, warum ein paar Zehntel dB wichtig sind, wenn mehrere Steckerpaare gestapelt werden.
RFQ-Checkliste für kundenspezifische MPO-Breakout-Kabel
Wenn Sie eine Angebotsanfrage senden, entfällt das meiste Hin--und-hin und her und verhindert Nacharbeiten:
Bitten Sie bei Projektaufträgen den Lieferanten, jedes Bein entsprechend Ihrer Rack-Anordnung zu kennzeichnen und vor der Produktion Pinbelegung und Polarität anhand eines Schaltplans zu bestätigen. Du kannstSenden Sie uns Ihre Linkdatenund wir werden eine Konfiguration anhand dieser Checkliste zurückgeben.
Was sollte ein Testbericht enthalten?
Ein aussagekräftiger Werkstestbericht für eine Breakout-Baugruppe sollte mindestens Folgendes abdecken:
- Einfügungsdämpfung pro Stecker oder pro Faser, entsprechend der von Ihnen bestellten Qualität
- Rückflussdämpfung, insbesondere bei APC- und Singlemode-Baugruppen
- Polaritätsüberprüfung oder Verdrahtungsplan zum Nachweis des Tx/Rx-Pfads
- End-Ergebnisse der Endflächeninspektion (die Akzeptanzkriterien der IEC 61300-3-35 sind die allgemeine Referenz)
- Fasertyp, Steckertyp und Politur
- Baugruppenlänge und eine Seriennummer zur Rückverfolgbarkeit
Eine 5-stufige Auswahl-Checkliste
- Schritt 1 - Definieren Sie den Link.40G auf 4x10G, 100G auf 4x25G, Panel-Breakout, Wechsel-zu-Server oder Cross--Verbindung? Notieren Sie die Anzahl der Duplex-Links.
- Schritt 2 - Lesen Sie die Geräteschnittstelle.Bestätigen Sie anhand des Datenblatts, dass der Port den Breakout-Modus unterstützt und welche Glasfaserkarte die Schnittstelle verwendet.
- Schritt 3 - Faseranzahl und Basis festlegen.Passen Sie Base-8/12/16 an die Anzahl der Bahnen an, damit Sie keine Fasern verlieren oder zu viel bezahlen.
- Schritt 4 - Korrigieren Sie Polarität und Geschlecht.Wählen Sie die Methode für den gesamten Kanal und das angeheftete/nicht angeheftete Geschlecht für jedes Ende.
- Schritt 5 - Finalisieren Sie die physischen Details.Fasermodus, Politur, Mantel, Gesamt- und Breakout-Längen, Beschriftung und Testbericht.
Häufige Fehler, die es zu vermeiden gilt?
- Alle Breakout-Kabel werden gleich behandelt.Ein ähnliches Erscheinungsbild verbirgt unterschiedliche Polarität, Anzahl, Fixierung und Zuordnung. Lesen Sie jedes Mal die Teilespezifikation.
- Belassen Sie die Polarität bis zum Tag der Installation.Eine spätere Reparatur kann den Austausch von Kabeln, Adaptern oder ganzen Kabeln bedeuten. Entwerfen Sie es vor der Bestellung.
- Paarung von UPC mit APC.Die beiden haben unterschiedliche Endflächengeometrien und sollten niemals verbunden werden. unser Hinweis aufPC-, UPC- und APC-Endflächen-erklärt, warum das Mischen die Verbindung beeinträchtigt oder beschädigt.
- Nicht übereinstimmender Fasermodus.Single-mode und Multimode sind nicht austauschbar; Passen Sie das Kabel an die Optik und den Abstand an.
- Auf Reinigung und Inspektion verzichten.Eine verunreinigte MPO-Ferrule verunreinigt mehrere Kanäle gleichzeitig. Folgen Sie den AnweisungenReinigung und Inspektion von Glasfaseranschlüssenvor jeder Paarung, insbesondere auf Hochgeschwindigkeitsstrecken.
FAQ
Was ist der Unterschied zwischen MPO und MTP?
MPO ist der generische Multi--Glasfaser-Steckerstandard. MTP ist die markenrechtlich geschützte, hochpräzise Version eines MPO-Steckers von US Conec. Sie sind untereinander kombinierbar, also bestätigen Sie Geschlecht, Polarität und Klasse, anstatt sich um den Namen zu kümmern.
Was ist ein MPO-zu-LC-Breakout-Kabel?
Es handelt sich um eine Baugruppe mit einem MPO/MTP-Anschluss am Trunk-Ende und mehreren LC-Anschlüssen am anderen Ende, die zur Aufteilung eines parallelen Kanals in einzelne Duplex-Links wie 4 x 10G oder 4 x 25G verwendet wird.
Was ist der Unterschied zwischen einem Breakout-Kabel und einem MPO-Trunk-Kabel?
Ein Trunkkabel verfügt an beiden Enden über MPO/MTP-Anschlüsse und soll über eine Kassette oder ein Modul auf Duplex umgestellt werden. Ein Breakout-Kabel lässt sich direkt in einzelne Anschlüsse umwandeln, ohne dass ein Panel erforderlich ist.
Was ist ein MPO-Breakoutkabel vom Typ B?
Typ B bezieht sich auf eine umgekehrte Polarität (Taste-oben zu Taste-oben). Es wird häufig für parallele Optiken verwendet, da es einen einzigen Patchkabeltyp ermöglicht und die Wahrscheinlichkeit von Übertragungsfehlern verringert.
Benötigen MPO-Breakout-Kabel männliche oder weibliche Anschlüsse?
Jedes verpaarte Paar muss aus einem fixierten (Männchen) und einem nicht fixierten (Weibchen) bestehen. Das richtige Kabelgeschlecht hängt vom Transceiver-Anschluss und dem Adapter oder der Kassette ab, auf die es passt. Bestätigen Sie daher beides vor der Bestellung.
Was ist der Base-8- vs. Base-12-MPO-Breakout?
Base-8 verwendet acht-Faserinkremente und nutzt die Fasern vollständig für vier-spurige Optiken. Base-12 verwendet zwölf und kann vier Fasern auf einer SR4-Verbindung dunkel lassen. Base-8 ist normalerweise sauberer für einen Vier-Lane-Breakout; Base-12 eignet sich für native Sechs-Duplex-Amtsleitungen.
Können MPO-Breakout-Kabel 400G unterstützen?
Sie können Teil von 400G-Systemen wie DR4 (8 Fasern) und SR8 (16 Fasern) sein, Duplex-Schnittstellen wie FR4 und LR4 verwenden jedoch keine parallelen Fasern und können nicht aufgeteilt werden. Überprüfen Sie zunächst die Spezifikation des optischen Moduls.
Welche Informationen sollte ich für ein Angebot angeben?
Datenrate, Transceivertyp, Fasermodus, Faseranzahl und -basis, Steckertyp und -politur, MPO-Geschlecht, Polaritätsmethode, Gesamt- und Breakout-Längen, Mantelbewertung und der Testbericht, den Sie benötigen.
Wichtige Erkenntnisse
Ein MPO-Breakout-Kabel ist die direkteste Möglichkeit, einen parallelen Port in einzelne Duplex-Links umzuwandeln, aber der Stecker ist der einfache Teil. Ob die Verbindung funktioniert oder nicht, hängt von der Anzahl der Fasern, dem Basistyp, der Polarität, dem Geschlecht, dem Fasermodus und der Breakout-Map ab, die alle über den gesamten Kanal hinweg übereinstimmen müssen. Entscheiden Sie sich für ein Design auf Kanalebene, passen Sie die Konfiguration an die tatsächliche Transceiver-Schnittstelle an und bestätigen Sie Polarität, Pinbelegung und den Testbericht vor der Produktion. Für Verbindungen zwischen Racks oder häufig gewechselten Verbindungen wägen Sie eine Kassette oder ein Panel gegen einen losen Fanout. Wenn Ihre Anschlussgeschwindigkeit, Faseranzahl, Polarität und Ihr Geschlecht festgelegt sind, kann ein Lieferant die richtige Baugruppe schnell und mit weitaus geringerem Installationsrisiko liefern.
