Ein oder zwei Glasfaserstränge -, das ist der Hauptunterschied zwischen Simplex- und Duplex-Glasfaserkabeln. Aber die Wahl zwischen ihnen beeinflusst mehr als nur die Materialkosten. Es bestimmt Ihre Patchpanel-Dichte, die Spezifikationen jedes einzelnen Patchkabels im Strang und - am wichtigsten -, ob die physische Architektur Ihrer gesamten Verbindung tatsächlich den Anforderungen des Netzwerks entspricht. Hier ist ein kurzer -Referenzvergleich. Wenn Sie ein vollständiges Bild benötigen, lesen Sie weiter.
Simplex-Glasfaserkabel: Ein Strang, eine Richtung
Ein Simplex-Glasfaserkabel hat einen einzelnen Strang aus Glas- oder Kunststofffasern in einem Schutzmantel. Es überträgt Daten in eine Richtung - von der Quelle zum Empfänger, Punkt. Kein Rückweg, keine wechselseitige Konversation.
Dieses einseitige Design passt zu einer bestimmten Gruppe von Aufgaben. CCTV-Überwachung ist das klassische Beispiel: Die Kamera erfasst Videos und leitet den Stream an eine Aufnahmeeinheit weiter. Der Rekorder muss niemals Daten über dieselbe Glasfaser an die Kamera zurücksenden. Industrielle Sensornetzwerke funktionieren auf die gleiche Weise - ein Temperaturfühler in einer Fabrik sendet Messwerte an ein Steuerungs-Dashboard, und das Dashboard hat keinen Grund, etwas zu sagen.
Simplex-Kabel betreiben auch die Rundfunkinfrastruktur. Bei der Fernsehproduktion überträgt eine Kamera ihr Bild über eine Simplex-Glasfaserverbindung an eine zentrale Sendeeinheit. Medizinische Bildgebungsgeräte - Endoskopiesysteme und bestimmte Röntgengeräte - basieren auf demselben unidirektionalen Ansatz. Das Bildgebungsgerät sendet hochauflösende Daten an eine Verarbeitungsstation, und das ist der gesamte Datenpfad.
Physisch gesehen ist Simplex-Faser leichter und nimmt weniger Platz im Fach ein. Ein einzelner Strang, der mit einem endetSC-Glasfasersteckeroder FC-Stecker ist schnell zu installieren und leicht zu beheben. Eine Faser, eine Ausrichtung, ein potenzieller Fehlerpunkt - und diese Einfachheit ist bei großen-Sensorinstallationen, bei denen Sie Hunderte von Einzelverbindungen betreiben, von echtem Wert.
Duplex-Glasfaserkabel: Zwei-Wege-Kommunikation
Ein Duplex-Glasfaserkabel bündelt zwei Faserstränge in einer Zipcord-Konfiguration - zwei Stränge nebeneinander, verbunden durch einen dünnen Streifen Mantelmaterial. Ein Strang übernimmt das Senden (TX), der andere den Empfang (RX), sodass ein einziges Kabel eine vollständige bidirektionale Kommunikation ermöglicht.
Denken Sie darüber nach, was in einem Rechenzentrum passiert. Ein Server kommuniziert mit einem Switch - Anfragen gehen raus, Antworten kommen zurück und beide Richtungen bleiben gleichzeitig beschäftigt. Floor-Switches speisen in ein Core-Backbone ein, und jeder dieser Uplinks überträgt den Datenverkehr in beide Richtungen. Das ist kein Zufall; So funktionieren die Protokolle. Ethernet, Fibre Channel, SONET - sie alle gehen von einem gleichzeitigen Sende--und-Empfangspfad aus. Duplex-Glasfaser gibt es, weil moderne Netzwerke keine Abwechslung haben.
Voll-Duplexbetrieb bedeutet, dass beide Stränge gleichzeitig aktiv bleiben. Eine Workstation sendet auf einem Strang eine Anfrage an einen Server, während der Server auf dem anderen Strang eine Antwort zurückschickt. Kein Warten, kein Abwechseln, keine verschwendete Bandbreite. Das unterscheidet sich vom Halb-Duplex-Modell, bei dem Daten in beide Richtungen übertragen werden, aber jeweils nur in eine Richtung - dem Walkie-Talkie-Modell, bei dem Sie die Sprechtaste gedrückt halten und die andere Person wartet.
Duplex-Patchkabel werden mit gepaarten Steckverbindern abgeschlossen. EinLC-zu-LC-Duplex-Patchkabelist dank der kompakten 1,25-mm-Ferrule des LC-Steckers und der direkten Kompatibilität mit SFP- und SFP+-Transceivern heute die am weitesten verbreitete Kabelbaugruppe in Rechenzentren.
Single-Modus vs. Multimode
Sowohl Simplex- als auch Duplex-Glasfaserkabel gibt es in Single--Mode- und Multimode-Versionen. Diese Wahl bestimmt Entfernung und Bandbreite, daher lohnt es sich, sie genau zu verstehen.

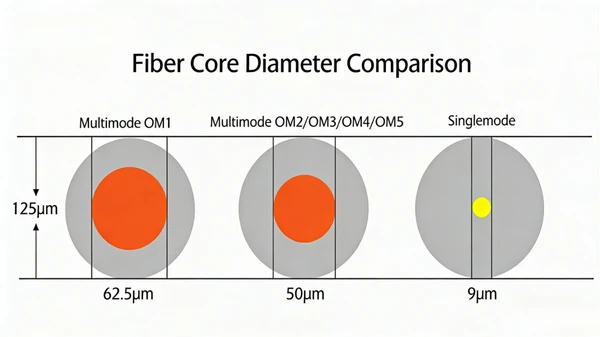

Singlemode-Fasern haben einen Kerndurchmesser von 8 bis 10 Mikrometern und übertragen einen Lichtstrahl. Dieser enge Kern eliminiert die Modendispersion, wodurch das Signal über große Entfernungen sauber bleibt - wir sprechen von Kilometern, nicht von Metern. Single--Mode-Simplex- und Duplex-Kabel sind der Standard für Telekommunikations-Backbones, Stadtnetze und alle Verbindungen über einige Kilometer. Die Kosten sind höher, da Single-Mode-Transceiver Laserlichtquellen anstelle der billigeren LEDs in Multimode-Systemen verwenden.
Multimode-Fasern verfügen über einen größeren Kern - 50 oder 62,5 Mikrometer - und ermöglichen die gleichzeitige Übertragung mehrerer Lichtmodi. Das sorgt für eine hohe Bandbreite über kurze Distanzen, aber das Signal nimmt schneller ab, weil diese mehreren Lichtwege den Empfänger zu leicht unterschiedlichen Zeiten treffen. Die modale Dispersion begrenzt effektive Multimode-Entfernungen auf 300 bis 550 Meter für 10G-Verbindungen, je nach OM3- oder OM4-Kabelqualität. Für Campusnetzwerke, gebäudeinterne Verbindungen und kurze Rechenzentrumsstrecken ist Multimode-Duplex-Glasfaser die kostengünstige Wahl.
Wo diese Kabel an Verteilungspunkten enden, ist ein gut-angegebener Punkt angegebenGlasfaser-AnschlusskastenHält die Spleißpunkte organisiert und geschützt. Dieses Detail erspart Ihnen stundenlange Fehlerbehebung, wenn Sie Monate nach der Installation noch auf der Suche nach einem problematischen Link sind.
Simplex- oder Duplex-Glasfaserkabel
Die Kosten sind das erste, wonach wir fragen. Simplex-Kabel verwenden einen Faserstrang und einen Stecker pro Ende - weniger Material, niedrigerer Preis pro Strecke. Wenn wir Hunderte von Sensor-Feeds durch eine Industrieanlage leiten oder ein gebäudeweites CCTV-Netzwerk verkabeln, summieren sich die Einsparungen pro Durchgang schnell. Duplexkabel kosten aufgrund des zweiten Strangs und zusätzlicher Anschlüsse mehr, bieten aber bidirektionale Fähigkeiten, die Simplex nicht reproduzieren kann.
Die Installation ist die zweite Frage. Simplex-Kabel sind dünner, flexibler und lassen sich einfacher durch enge Leitungen verlegen. Duplexkabel verlaufen aufgrund der Zipcord-Konstruktion breiter, was zu Einschränkungen in Patchpanels mit hoher -Dichte führt. Aber hier ist der Kompromiss: Duplex-Kabel machen die Verwaltung zweier separater Simplex-Strecken überflüssig, wenn ein Projekt eine bidirektionale Kommunikation erfordert. In Netzwerkumgebungen ist ein Duplexkabel sauberer als zwei Simplexkabel, die zum gleichen Ziel führen.
Die Bandbreitenkapazität begünstigt Duplex in jedem Netzwerkkontext. Der gleichzeitige bidirektionale Datenfluss bedeutet, dass die volle Kapazität Ihrer Verbindung gleichzeitig in beide Richtungen funktioniert. Eine Simplex-Verbindung weist die gesamte Bandbreite einer Richtung zu, - effizient für Sensor-Feeds und Broadcasts, unterstützt jedoch nicht den Sende--und-Empfangszyklus, den IP-Netzwerke erfordern.
Die Steckerkompatibilität ist bei beiden Typen identisch. Das gleicheGlasfaseradapterdie SC-zu-SC- oder LC-zu-LC-Verbindungen verbinden, funktionieren abwechselnd mit Simplex- und Duplex-Baugruppen. Zwei Simplex-Kabel können ein Duplex-Kabel ersetzen, und das Gegenteil gilt. In der Praxis wird Duplex für Netzwerkverbindungen bevorzugt, da es die Kabelführung sauberer macht.
Wo man Simplex-Glasfaserkabel verwendet
Simplex-Glasfaser gehört in jede Anwendung, bei der Daten in eine Richtung von der Quelle zum Empfänger fließen: CCTV- und Videoüberwachungssysteme, industrielle Automatisierungssensoren und IoT-Überwachungsnetzwerke, Rundfunksignalverteilung (z. B. Kamera-{0}}zu-Feeds von Produktionsanlagen), medizinische Bilddatenübertragung (z. B. Endoskop--zu-Verbindungen zu Verarbeitungsstationen) sowie Autobahnsensorrelais und Systeme zur Erkennung von Stadionrändern.
In all diesen Szenarien generiert das Quellgerät Daten und das empfangende Gerät konsumiert sie. Im Anwendungsdesign ist kein Rückkanal vorhanden, daher verursacht die Verwendung eines Duplexkabels zusätzliche Kosten, ohne zusätzliche Funktionen hinzuzufügen.
Wo man Duplex-Glasfaserkabel verwendet
Duplex-Glasfaser wird überall dort eingesetzt, wo bidirektionale Kommunikation stattfindet - und deckt damit den überwiegenden Teil der Netzwerkinfrastruktur ab. LAN-Backbone-Verbindungen zwischen Switches und Routern, Server{2}}zu-Switch-Verbindungen in Rechenzentren, WAN-Verbindungen zwischen Gebäuden, Glasfaser-zu-den-Schreibtisch-Bereitstellungen für Workstations mit hoher Bandbreite- sowie Verbindungen zu Glasfasermodems und Medienkonvertern werden alle über Duplex-Glasfaser ausgeführt. Wenn das Gerät an jedem Ende sowohl Daten sendet als auch empfängt - und dies jedes in den letzten zwanzig Jahren gebaute Netzwerkgerät beschreibt, - ist Duplex das zu spezifizierende Kabel.
Eine wissenswerte Entwicklung: BiDi-Transceiver (bidirektional) ermöglichen eine bidirektionale Kommunikation über einen einzelnen Faserstrang, indem sie unterschiedliche Wellenlängen zum Senden und Empfangen verwenden. BiDi-Transceiver gepaart mit Simplex-Kabeln reduzieren die Anzahl der Glasfasern in Metro- und Zugangsnetzen, in denen der Kanalraum knapp ist. Der Ansatz erfordert wellenlängenspezifische Transceiver an beiden Enden, es handelt sich also eher um eine gezielte Lösung als um einen allgemeinen Ersatz für Duplex.
So wählen Sie das richtige Glasfaserkabel für Ihre Anwendung aus
Bei der Entscheidung kommt es auf eine Frage an: Überträgt die Verbindung Daten in eine oder in zwei Richtungen? Eine Richtung - ein Sensor, der ein Armaturenbrett speist, eine Kamera, die einen Rekorder speist - bedeutet Simplex. Zwei Richtungen - jede Netzwerkverbindung - bedeutet Duplex.
Darüber hinaus sollten Sie die Qualität der Terminierung nicht außer Acht lassen. Ein sauberes, richtig poliertesGlasfaser-SchnellverbinderBei beiden Kabeltypen übertrifft es jedes Mal ein schlecht abgeschlossenes Premium-Kabel. Das beste Kabel auf dem Markt rettet kein Glied mit einer verschmutzten oder falsch ausgerichteten Endfläche.
Für die meisten Netzwerkaufbauten ist eine Kombination beider Kabeltypen sinnvoll. Führen Sie Duplex für aktive Netzwerkverbindungen aus. Verwenden Sie Simplex für dedizierte Überwachungs-, Sensor- und Broadcast-Feeds. Durch die Anpassung des Kabeltyps an den tatsächlichen Datenfluss - statt standardmäßig auf Duplex bei jeder Leitung zu setzen - bleiben die Materialkosten unter Kontrolle und die Kabelwege überschaubar, ohne dass die Leistung dort verloren geht, wo es darauf ankommt.
