Installation von Glasfaserkabeln im Innen- und Außenbereich

Evolux Fiber Team · Februar 2026 · 10 Minuten Lesezeit

Die Glasfaserinstallation ist ein entscheidender Schritt beim Aufbau-leistungsfähiger Netzwerke. Die Auswahl des richtigen Kabels gewährleistet eine effiziente Datenübertragung, Langlebigkeit und Haltbarkeit in verschiedenen Umgebungen. Dieser Leitfaden behandelt die Installation von Glasfaserkabeln im Innenbereich und im Außenbereich mit praktischen Tipps für jedes Szenario.

Neu in Sachen Glasfaser? Vielleicht möchten Sie unsere überprüfenGrundlagen zu GlasfaseranschlüssenErste.

Arten von Glasfaserkabeln nach Anwendung

Glasfaserkabel werden nach ihrer Einsatzumgebung kategorisiert: Innen- und Außenbereich. Jeder Typ ist mit spezifischen Funktionen ausgestattet, um unterschiedliche Bedingungen zu bewältigen.

Glasfaserkabel für den Innenbereich

Glasfaserkabel für den Innenbereich werden häufig in Gebäuden, Büros und Rechenzentren verwendet. Diese Kabel sind flexibel, leicht und aus feuerfesten Materialien gefertigt, um den Sicherheitsvorschriften zu entsprechen. Sie unterliegen einer geringeren Umweltbelastung als Außenkabel, müssen jedoch strenge Brandschutznormen einhalten.

Die Brandschutzklasse ist wichtiger, als den meisten Menschen bewusst ist. Bei einem Gebäudebrand kann der falsche Kabelmantel giftige Dämpfe freisetzen oder Flammen in Lüftungsräumen verbreiten. Gemäß Artikel 770 des NEC (National Electrical Code) müssen Sie Folgendes über die Nennwerte wissen:

Die Verwendung einer falschen Bewertung ist nicht nur ein Verstoß gegen den Code. Wir haben gesehen, wie Installateure OFNR-Kabel durch Plenumräume verlegt haben, um ein paar Cent pro Fuß zu sparen. Der Bauinspektor bemerkt es, alles wird herausgerissen und mit dem richtigen Kabel neu gemacht. Die „Einsparungen“ kosten am Ende etwa das Zehnfache.

Glasfaserkabel für den Außenbereich

Außenkabel sind mit ganz anderen Herausforderungen konfrontiert:{0}Temperaturschwankungen von -40 bis +70 Grad, Eindringen von Feuchtigkeit, UV-Strahlung, körperliche Belastung und manchmal Nagetiere, die durch die Ummantelung fressen. Diese Kabel sind mit gepanzerten Ummantelungen und wasserabweisenden Materialien robuster gebaut.

Unterirdische Glasfaserkabel

Diese Kabel werden durch 1 bis 2 Meter tiefe Leitungen gezogen. Die Leitung bietet physischen Schutz, aber mit der Zeit dringt dennoch Feuchtigkeit ein.-Aus diesem Grund benötigen Erdkabel innen ein wasserabweisendes -Gel oder ein trockenes{5}}Absperrband. Mit Schmiermitteln-kompatible Ummantelungen tragen dazu bei, die Reibung bei langen Zügen durch das Leitungssystem zu reduzieren.

Direkt vergrabene Kabel

Im Gegensatz zu Erdkabeln werden direkt erdverlegte Kabel ohne Leitungsrohre in die Erde verlegt. Sie benötigen eine verstärkte Panzerung -gewelltes Stahl- oder Aluminiumband-, um Bodendruck und Nagetierschäden standzuhalten. Evolux bietetgepanzerte Kabelmit verbessertem Schutz, der speziell für direkte Erdverlegungsanwendungen entwickelt wurde.

Antennenkabel

Luftkabel hängen zwischen Masten oder werden an Gebäuden befestigt. Sie sind vor unterirdischen Gefahren geschützt, sind aber stattdessen Windlast, Eisansammlung und ständiger UV-Strahlung ausgesetzt. Selbst-tragende Konstruktionen mit integriertem-Stahltrageseil sind Standard-das Tragseil trägt das Kabelgewicht, während die optischen Fasern im Inneren geschützt bleiben.

Unterseekabel

Für den Einsatz unter Wasser in Flüssen, Seen oder Küstengebieten benötigen Kabel eine hervorragende Wasserbeständigkeit. Die meisten verwenden mehrere Barrieren: mit Gel-gefüllte Röhrchen, wasser-quellbare Bänder und eine hermetisch versiegelte Konstruktion. Schwere Panzerung schützt vor Ankerangriffen.

Vor-Installationsplanung

Folgendes wird in den meisten Ratgebern nicht ausreichend betont: Planung verhindert etwa 95 % der Installationsprobleme. Keine technischen Probleme-Planungsprobleme. Jemand hat vergessen zu prüfen, ob die vorhandene Leitung bereits voll ist. Jemand wusste nicht, dass für die Straßenüberquerung eine Genehmigung erforderlich war. Jemand hat ein 20 Meter kurzes Kabel bestellt.

Bevor Sie etwas bestellen, gehen Sie den gesamten Weg ab und dokumentieren Sie Folgendes:

Gesamtdistanz- Messen Sie es, schätzen Sie es nicht. Fügen Sie 10–15 % für Slack- und Routing-Varianten hinzu.

Hindernisse- Wände, Decken, vorhandene Versorgungsleitungen, Straßenübergänge

Umgebungsbedingungen- wird es extremen Temperaturen ausgesetzt sein? Feuchtigkeit? Chemikalien?

Vorhandene Infrastruktur- Können Sie vorhandene Leitungen, Kabelrinnen oder Wege verwenden?

Genehmigungen erforderlich-Ausgrabungsgenehmigungen, Baugenehmigungen,-Wegerechte-Vereinbarungen

Für Arbeiten im Freien rufen Sie an811(in den USA), um vorhandene unterirdische Versorgungsleitungen vor dem Graben zu lokalisieren. Dies ist gesetzlich vorgeschrieben und ein Aufprall auf eine Gasleitung oder ein Stromkabel führt zu ernsthaften Problemen.

Best Practices für die Glasfaserinstallation

Glasfaserkabel bieten große Vorteile: -hohe Bandbreite, geringe Verluste und Immunität gegenüber elektromagnetischen Störungen. Diese Vorteile zeigen sich jedoch nur, wenn die Installation richtig durchgeführt wird. Hier finden Sie gezielte Ratschläge für verschiedene Installationsszenarien.

Glasfaserinstallation im Innenbereich

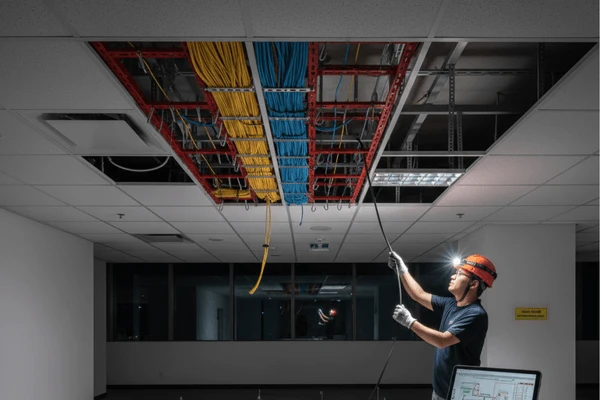

Decken- und Doppelbodeninstallationen

Abgehängte Decken und Doppelböden sind wahrscheinlich die einfachsten Orte für die Verlegung von Glasfasern. Die Deckenpaneele können in der Regel nach oben geschoben und zur Seite geschoben werden, sodass Sie Zugang zur Kabelführung oben haben. Doppelte Bodenfliesen lassen sich auf die gleiche Weise herausheben.

Kabel in diesen Räumen sollten gut-unterstützt und organisiert sein. Verwenden Sie Ablagen, J-Haken oder Klettbänder-mit einem Abstand von etwa 4 bis 5 Fuß auf geraden Strecken und zusätzlichen Stützen bei Richtungsänderungen.

Eines wird oft vergessen: Befestigen Sie die Stützen an der Gebäudestruktur, nicht am Deckenraster. Das Gitter ist nur für die Aufnahme des Fliesengewichts ausgelegt. Wir haben gesehen, dass Deckenabschnitte herunterfielen, weil im Laufe der Zeit zu viele Kabel am Gitter befestigt wurden. Es geschieht nicht sofort, -es dauert Monate oder Jahre, bis sich das Gewicht angesammelt hat-aber wenn es verschwindet, wird alles darunter entfernt.

Einige andere Dinge, auf die Sie bei Deckeninstallationen achten sollten:

Verlegen Sie Kabel nicht direkt auf Deckenplatten. Sie werden durchhängen und schließlich fallen.

Ziehen Sie die Kabelbinder nicht zu fest an. Erzeugt Stresspunkte, die später Probleme verursachen. Klettbänder funktionieren besser.

Halten Sie einen Abstand von mindestens 12 Zoll zwischen Glasfaser und Stromkabeln ein. Glasfaser ist immun gegen Störungen, Stromkabel erzeugen jedoch Wärme.

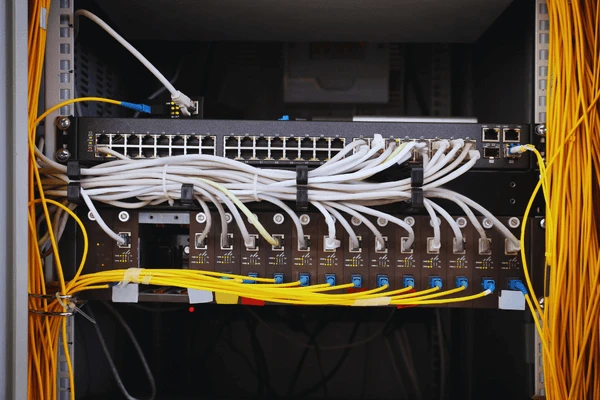

In-Schrankinstallationen

Kabel in Rackschränken müssen organisiert werden. Unordentliche Racks verursachen echte Probleme-schwerer zu beheben, es ist einfacher, versehentlich etwas zu trennen, und es ist ein Albtraum, später Änderungen vorzunehmen.

VerwendenGlasfaser-Patchpanelsfür saubere Endpunkte. Führen Sie Kabel durch vertikale und horizontale Kabelmanager, anstatt sie über die Geräte hängen zu lassen. Bewahren Sie Glasfaser- und Stromkabel auf gegenüberliegenden Seiten des Racks auf.

Lassen Sie Serviceschleifen{0}}zusätzliche Kabel immer für die zukünftige Verwendung aufgerollt. Ohne Durchhang kann selbst beim Verschieben von Geräten um einige Zentimeter das Ziehen neuer Kabel erforderlich sein.

Riser-Installationen

Vertikale Kabelverlegungen zwischen Etagen sind aufgrund des Kabelgewichts schwierig. Das Kabel selbst kann sich mit der Zeit ausdehnen, wenn es nicht richtig abgestützt wird.

Verwenden Sie für Steigleitungen mindestens OFNR-bewertete Kabel-OFNP, wenn die Steigleitung mit Plenumräumen verbunden ist. Stützen Sie die Kabel in regelmäßigen Abständen mit Glasfaserklemmen. Herkömmliche Metallklemmen können die Faser zerquetschen, wenn sie zu fest angezogen werden.

Hier ist ein Tipp, der viel Aufwand erspart: Beginnen Sie im obersten Stockwerk und ziehen Sie nach unten, nicht nach oben. Durch das Hochziehen des Kabels wird die Schwerkraft auf dem gesamten Weg bekämpft, und die Last erhöht sich mit jedem Meter, den Sie ziehen. Beim Herunterziehen hilft dir die Schwerkraft, anstatt dich zu bekämpfen.

Möglicherweise variieren die Handhabungsverfahren verschiedener Kabelhersteller etwas. Überprüfen Sie daher das Datenblatt des Kabels auf maximale vertikale Steigung ohne Unterstützung und befolgen Sie zunächst deren Anweisungen.

Glasfaserinstallation im Freien

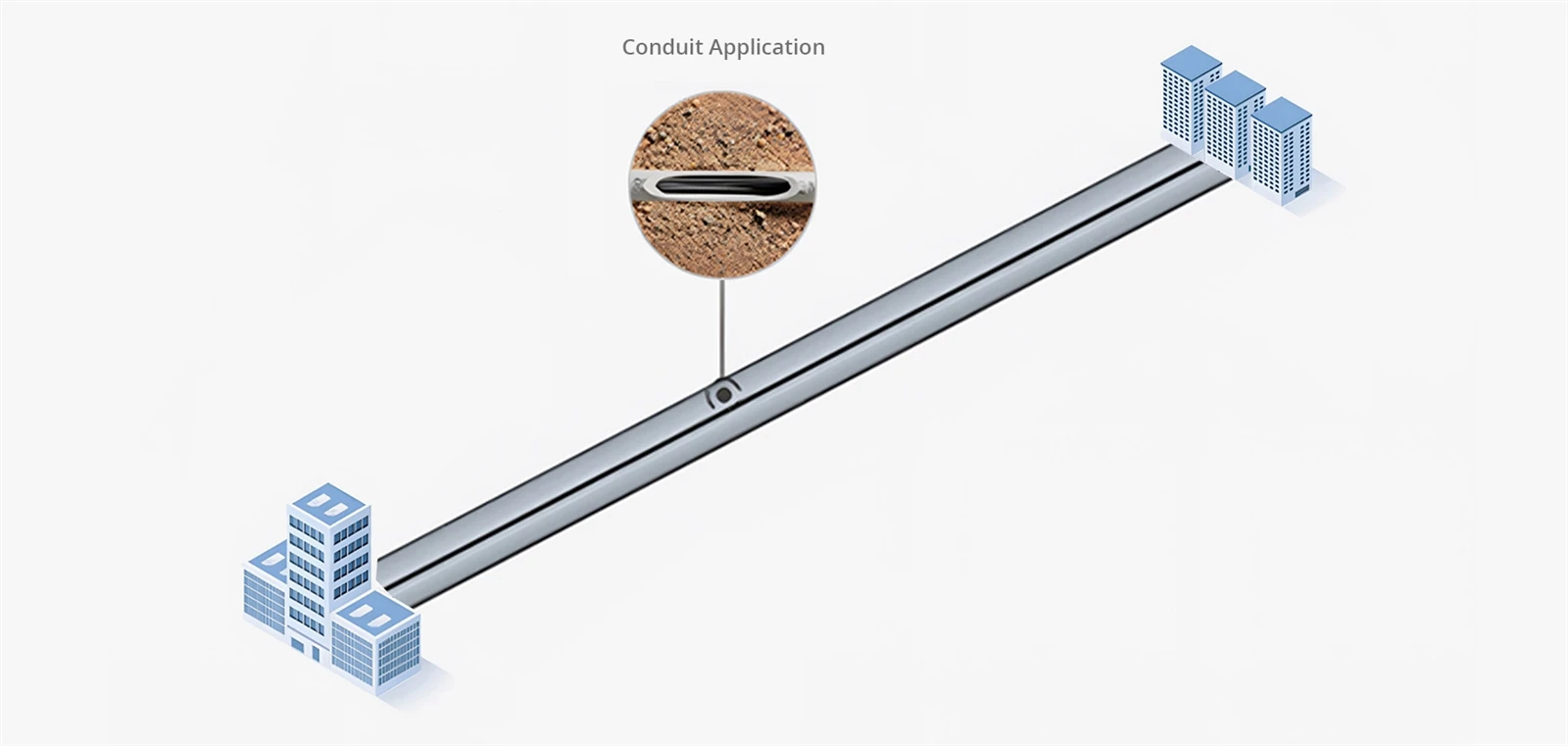

Leitungsinstallation

Ein Leitungsrohr bietet einen guten Langzeitschutz für Außenkabel, aber sobald es installiert ist, sind Änderungen schwierig und teuer. Planen Sie die Route im Voraus sorgfältig.

Achten Sie beim Ziehen des Kabels durch das Rohr darauf, dass alle Übergangspunkte glatt sind. Achten Sie darauf, dass die Kabel an Anschlusskästen und Handlöchern nicht auf scharfen Kanten liegen. -Fügen Sie ein kurzes Stück flexibles Kabelrohr oder Innenrohr hinzu, um das Kabel um Ecken zu führen. Pull-Boxen unterteilen lange Läufe in überschaubare Abschnitte und ermöglichen Ihnen den Zugriff für zukünftige Arbeiten.

Legen Sie bei der Installation immer ein Zugseil in das Rohr. Du wirst es später brauchen. Verwenden Sie für lange Züge ein faser-kompatibles Gleitmittel.-Gel auf Wasserbasis-funktioniert gut. Stellen Sie jedoch sicher, dass es mit dem Material Ihres Kabelmantels kompatibel ist.

Notiz:Der Innenradius der Rohrbögen sollte mindestens das Zehnfache des Kabelaußendurchmessers betragen. Für ein typisches 8-mm-Außenkabel entspricht das einem Biegeradius von mindestens 80 mm. Die Länge der Leitungsrohre sollte zwischen den Zugpunkten auf 100 Fuß begrenzt sein, mit nicht mehr als zwei 90-Grad-Bögen pro Segment. Das Überschreiten dieser Grenzwerte erhöht die Zugspannung dramatisch.

Die Achtertechnik

Versuchen Sie bei wirklich langen Zügen -mehrere hundert Fuß oder mehr- nicht, alles auf einmal zu machen. Ziehen Sie bis zu einem Zwischenpunkt, legen Sie das überschüssige Kabel in einem Achtermuster aus (nicht kreisförmig, da sonst eine Verdrehung entsteht), und ziehen Sie dann weiter. Dies verteilt die Spannung und verhindert ein Überschreiten der maximalen Zugkraft des Kabels.

Direkte vergrabene Installation

Bei der direkten Erdverlegung wird das Kabel ohne Leitung direkt in den Boden verlegt. Sie benötigen unbedingt ein gepanzertes Kabel, das für die direkte Erdverlegung geeignet ist. -Normale Kabel für den Außenbereich überstehen nicht länger als ein oder zwei Jahre.

Rufen Sie vor dem Graben an811um vorhandene Versorgungseinrichtungen zu lokalisieren. An den meisten Orten gesetzlich vorgeschrieben. Ein Angriff auf eine Gas- oder Glasfaserleitung ist im besten Fall teuer, im schlimmsten Fall gefährlich. Holen Sie sich Ausgrabungsgenehmigungen-, die in den meisten Gerichtsbarkeiten erforderlich sind.

Die Verschüttungstiefe hängt vom Standort ab:

Vergraben Sie die Erde immer unterhalb der Frostgrenze Ihrer Region. Frost--Tauzyklen können den Boden verschieben und zu flach vergrabene Kabel beschädigen.

Nachdem Sie das Kabel verlegt haben, füllen Sie es zunächst mit Sand oder feiner Erde auf. -Keine Steine ​​direkt auf dem Kabel. Bringen Sie das Warnband etwa 30 cm darüber an. Dokumentieren Sie die genaue Route mit GPS-Koordinaten oder detaillierten Messungen. Jemand wird Ihnen in Jahren danken, wenn er es finden muss.

Luftinstallation

Bei der Luftinstallation werden Kabel zwischen Masten aufgehängt. Vermeidet Kosten für den Grabenbau, setzt die Kabel jedoch Witterungseinflüssen-Wind, Eis, Sonne und Temperaturschwankungen aus.

Selbsttragende Kabel mit integriertem Tragseil sind Standard. Der Messenger trägt das Gewicht und die Windlasten, während die Lichtwellenleiter im Inneren geschützt bleiben. Bei Installationen in der Nähe von Stromleitungen verwenden ADSS-Kabel (All-Dielectric Self Support-Aramidgarn anstelle von Stahl, um elektrische Gefahren zu vermeiden.

Der Durchhang zwischen den Polen ist wichtiger, als den Leuten bewusst ist. Zu eng führt bei kaltem Wetter zu Spannungsproblemen, wenn sich das Kabel zusammenzieht. Zu locker führt zu übermäßiger Bewegung im Wind und führt zu Ermüdungserscheinungen an den Befestigungspunkten. Bei Spannweiten über 100 Metern oder in Gebieten mit rauem Wetter möchten Sie wahrscheinlich, dass ein Ingenieur den richtigen Durchhang berechnet.

Wo Kabel in Gebäude eindringen, installieren Sie Dehnungsschleifen. Temperaturänderungen führen zu erheblichen Ausdehnungen und Kontraktionen-ohne Schleifen, diese Bewegung konzentriert die Spannung an den Eintrittspunkten und kann im Laufe der Zeit sowohl Kabel- als auch Gebäudedurchdringungen beschädigen.

Spleißen und Terminieren

Die Installation von Kabeln ist die halbe Arbeit. Die andere Hälfte besteht darin, sie richtig anzuschließen.

Fusionsspleißen

Beim Fusionsspleißen werden zwei Faserenden mit einem Lichtbogen zusammengeschmolzen. Ein guter Fusionsspleiß hat fast keinen Verlust-normalerweise unter 0,05 dB. Deshalb ist es der Standard für Festinstallationen.

Der Prozess erfordert Präzision bei jedem Schritt:

Streifendie Schutzschicht, um blanke Fasern freizulegen. Verwenden Sie geeignete Faserabstreifer-Improvisierte Werkzeuge beschädigen das Glas.

SauberReinigen Sie die blanke Faser mit 99 %igem Isopropylalkohol und fusselfreien Tüchern. Ein Durchgang pro Wischabschnitt.

Spaltendie Faser, um eine flache, senkrechte Endfläche zu erzeugen. Die Qualität der Spaltung bestimmt die Qualität der Verbindung. -Wenn es abgeplatzt, verwinkelt oder rau aussieht, entfernen Sie es weiter und versuchen Sie es erneut.

Sicherungdurch Einlegen von Fasern in das Spleißgerät. Es richtet sie automatisch aus und wendet den Bogen an.

SchützenVerbinden Sie die Verbindung mit einem Schrumpfschlauch. Blanke Fusionsspleiße sind äußerst zerbrechlich.

Wenn der Spleißer einen Verlust über 0,05 dB schätzt, ist ein Fehler aufgetreten. Es ist besser, es zu wiederholen, als eine marginale Verbindung in Kauf zu nehmen.

Für Abschlussarbeiten, QualitätGlasfaser-Pigtailsmit werkseitig-polierten Anschlüssen machen einen echten Unterschied im Endergebnis.

Mechanisches Spleißen

Bei mechanischen Spleißen werden Ausrichtungsvorrichtungen und Index-passendes Gel anstelle einer Fusion verwendet. Schnellere Installation, keine teure Fusionsausrüstung erforderlich.

Der Kompromiss: höherer Verlust (0,1-0,5 dB typisch gegenüber weniger als 0,05 dB bei Fusion) und geringere langfristige Zuverlässigkeit in rauen Umgebungen. Ideal für Notfallreparaturen oder Arbeiten mit geringer-Faseranzahl, bei denen die Ausrüstungskosten eine Rolle spielen. Für eine dauerhafte Infrastruktur ist Fusion immer noch der richtige Weg.

Steckverbindertypen

Unterschiedliche Anwendungen erfordern unterschiedliche Steckverbinder:

UnserGlasfaseranschlüssegibt es in allen Standardtypen sowohl für den Werks- als auch für den Feldanschluss.

Prüfung und Dokumentation

Überspringen Sie keine Tests. „Der Link leuchtet“ bedeutet nicht, dass die Installation gut ist. Eine marginale Installation könnte bei 10G funktionieren, aber bei 100G scheitern, oder sie funktioniert im Sommer gut, fällt aber im Winter aus.

Visuelle Inspektion

Bevor Sie etwas anschließen, überprüfen Sie jede Steckerendfläche mit einem Inspektionsmikroskop bei 200- bis 400-facher Vergrößerung. Suchen Sie nach Staub, Fingerabdrücken, Kratzern im Kern und Spänen in der Zwinge.

Die meisten Probleme mit Glasfasernetzen sind durch Verschmutzung verursacht. Eine Branchenumfrage ergab, dass dies der häufigste Grund für Anrufe zur Fehlerbehebung ist. Reinigen Sie verunreinigte Anschlüsse mit geeigneten Reinigungswerkzeugen und überprüfen Sie sie erneut. Kratzer im Kernbereich bedeuten, dass der Stecker ausgetauscht werden muss.

Verlustprüfung

Optische Verlusttestsätze messen den gesamten Einfügungsverlust von Ende zu Ende. Vergleichen Sie die gemessenen Ergebnisse mit dem erwarteten Verlust:

Erwarteter Verlust=(Faserlänge × Dämpfung) + (Anschlüsse × 0,3 dB) + (Spleiße × 0,1 dB)

Typische Faserdämpfung:

Single-Modus bei 1310 nm: 0,35 dB/km

Single-Modus bei 1550 nm: 0,25 dB/km

Multimode bei 850 nm: 3,0 dB/km

Wenn der gemessene Verlust deutlich höher ist als berechnet, stimmt etwas nicht. Finden Sie es, bevor Sie die Installation akzeptieren. Für die Gebäudeverkabelung sieht der TIA-568-Standard spezifische Dämpfungsbudgets und Testanforderungen vor, die die meisten kommerziellen Installationen befolgen sollten.

OTDR-Tests

OTDR (Optical Time-Domain Reflectometer) sendet Lichtimpulse und misst Reflexionen und zeigt jeden Stecker, jede Spleißstelle, jede Biegung und jeden Fehler entlang der Verbindung an. Der Trace zeigt Ihnen genau, wo Probleme auftreten und wie schwerwiegend sie sind.

Speichern Sie OTDR-Spuren für jede Faser. Wenn Monate oder Jahre später etwas ausfällt, zeigt ein Vergleich der aktuellen mit den ursprünglichen Spuren genau, was sich geändert hat. Bewahren Sie die Dokumentation dort auf, wo zukünftige Techniker sie tatsächlich finden können-und nicht auf dem Laptop einer anderen Person, die sie verlässt, wenn sie den Job wechselt.

Häufige Probleme und Lösungen

Der Link wird überhaupt nicht hergestellt

In dieser Reihenfolge prüfen: Stecker richtig sitzen? Korrekte Glasfaser angeschlossen (physisch nachverfolgen)? TX/RX-Polarität korrekt? Anschlüsse sauber?

Zeitweilige Fehler oder hohe Bitfehlerrate

Fast immer eines von drei Dingen: verunreinigte Anschlüsse, geringe optische Leistung (Verbindung funktioniert, aber keine Reserve) oder Verletzung des Biegeradius irgendwo im Pfad. Untersuchen Sie die Strecke physisch auf enge Kurven-in Regalen, bei Richtungsänderungen und überall dort, wo Kabel auf engstem Raum „verstopft“ sind.

Der Link hat vorher funktioniert, jetzt nicht mehr

Etwas hat sich geändert. Wurden in der Gegend Arbeiten durchgeführt? Hat jemand etwas angeschlossen oder getrennt? Vergleichen Sie die aktuelle OTDR-Kurve mit der ursprünglichen Basislinie.

OTDR zeigt an einem Punkt einen unerwartet hohen Verlust

Möglicherweise handelt es sich um einen verschmutzten Stecker, einen schlechten Spleiß, eine enge Biegung oder einen physischen Schaden. Beginnen Sie mit der Reinigung. Wenn das Problem dadurch nicht behoben wird, überprüfen Sie den vom OTDR identifizierten Standort physisch.

Abschluss

Bei einer guten Glasfaserinstallation kommt es auf das Wesentliche an: das richtige Kabel für die Umgebung, sorgfältige Handhabung, saubere Verbindungen, ordnungsgemäße Tests. Nicht kompliziert, aber die Details sind wichtig. Wenn Sie sie überspringen, müssen Sie jahrelang Probleme beheben.

Evolux Fiber bietet komplette Glasfaserkomponenten-Stecker, Patchkabel, Pigtails, Adapter und Anschlusskästen. Für Ihre Projekte stehen kostenlose Muster und technischer Support zur Verfügung.

Fragen zu Ihrer Installation? Kontaktieren Sie unser Teamum Hilfe.
