Erklärte Multimode-Fasertypen: OM1 OM2 OM3 OM4 OM5

Ein umfassender technischer Vergleich, der Netzwerkingenieuren und Beschaffungsteams bei der Auswahl der richtigen Multimode-Glasfaser für ihre Infrastruktur hilft

Als sich ein Logistikunternehmen in New Jersey im letzten Quartal mit der Bitte um die Modernisierung seines Lagernetzwerks an uns wandte, standen sie vor einem gemeinsamen Dilemma: Ihre vorhandene OM1-Verkabelung konnte die gerade gekauften 10-GbE-Switches nicht unterstützen. Der Techniker vor Ort hatte OM4 empfohlen, aber war das für Läufe mit einer durchschnittlichen Länge von 85 Metern übertrieben? Dieses Szenario spielt sich täglich in Rechenzentren, Campusanlagen und Unternehmenseinrichtungen auf der ganzen Welt ab.

Bei der Auswahl einer Multimode-Faser geht es nicht nur um die Auswahl eines farb-codierten Kabels-, sondern auch darum, die Physik der Lichtausbreitung zu verstehen, Ihre Infrastruktur an aktuelle und zukünftige Bandbreitenanforderungen anzupassen und Ihre Kapitalinvestition zu optimieren. Dieser Leitfaden geht bei der Erläuterung über Spezifikationen auf Oberflächenebene hinausWarumDiese Fasern funktionieren unterschiedlich undWieum fundierte Entscheidungen für Ihren spezifischen Einsatz zu treffen.

Was macht Multimode-Faser zu „Multimode“?

Bevor wir uns mit den OM-Klassifizierungen befassen, wollen wir herausfinden, was Multimode-Fasern auf grundlegender Ebene von ihrem Single-{0}}Mode-Pendant unterscheidet.

Multimode-Fasern haben einen größeren Kerndurchmesser-typischerweise 50 μm oder 62,5 μm im Vergleich zu Singlemode-Fasern mit 9 μm Kern. Dieser größere Kern ermöglicht es dem Licht, auf mehreren Wegen gleichzeitig durch die Faser zu wandern, wobei jeder Weg einen anderen „Ausbreitungsmodus“ darstellt. Stellen Sie sich das wie eine Autobahn mit vielen Fahrspuren im Vergleich zu einer einspurigen Straße vor: Mehr Fahrspuren bedeuten mehr Verkehrskapazität auf kurzen Strecken, aber auf längeren Strecken wird die Koordination zu einer Herausforderung.

Die Kern-zu-Grenzfläche in Multimode-Fasern mit abgestuftem-Index ist keine scharfe Grenze, sondern eher ein allmählicher Übergang im Brechungsindex. Dieses Gefälle ist genau darauf ausgelegt, die Reisezeit verschiedener Verkehrsträger anzugleichen. Licht, das sich in der Nähe der Faserkante ausbreitet, nimmt einen längeren physikalischen Weg, bewegt sich aber durch Material mit niedrigerem -Brechungsindex- (und bewegt sich daher schneller), während Licht in der Nähe der Mitte einen kürzeren Weg durch Material mit höherem -Brechungsindex- nimmt (sich langsamer bewegt). Bei perfekter Abstimmung erreichen alle Modi gleichzeitig den Empfänger.

In der Praxis ist dieser Ausgleich aufgrund von Fertigungstoleranzen nie perfekt. Die daraus resultierenden Zeitunterschiede zwischen den Modi -Modaldispersion genannt-begrenzen letztendlich die Bandbreite und Übertragungsentfernung der Faser. Dies ist der Schlüsselparameter, der OM1 bis OM5 trennt.

Die Entwicklung von LED zu VCSEL: Die Bandbreitenrevolution verstehen

Das OM-Klassifizierungssystem spiegelt einen grundlegenden Wandel in der Lichtquellentechnologie wider, der Ende der 1990er und Anfang der 2000er Jahre stattfand.

Die LED-Ära (OM1 und OM2)

Frühe Multimode-Systeme verwendeten Leuchtdioden (LEDs) als Lichtquelle. LEDs erzeugen eine breite, gleichmäßige Ausgabe, die den gesamten Faserkern ausfüllt und alle verfügbaren Modi gleichzeitig anregt. Dieser Zustand des „überfüllten Starts“ bedeutete, dass die Bandbreite der Faser durch die Gesamtleistung Hunderter zusammenarbeitender Modi bestimmt wurde. Einige langsame oder schnelle Modi hatten nur minimale Auswirkungen, da die Signalenergie auf so viele Pfade verteilt wurde.

LEDs haben eine grundlegende Einschränkung: Ihre maximale Modulationsrate liegt bei etwa 622 Mbit/s. Diese Einschränkung machte sie unabhängig von der theoretischen Leistungsfähigkeit der Glasfaser für Anwendungen mit Gigabit--Geschwindigkeit ungeeignet.

Die VCSEL-Revolution (OM3, OM4, OM5)

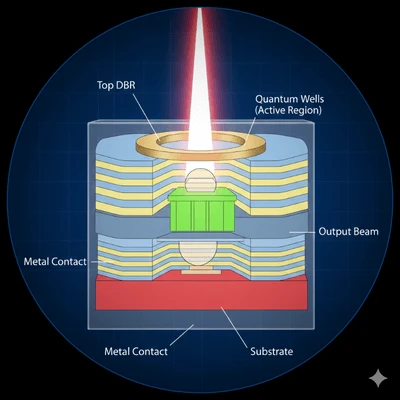

Vertical-Cavity Surface-Emitting Lasers (VCSELs) haben alles verändert. Diese Halbleiterlaser bieten:

Modulationsraten über 25 Gbit/s (und weitere Verbesserung)

Engere Spektralbreite, reduzierte chromatische Dispersion

Höhere optische Leistung für verbesserte Signal-zu-Rauschverhältnisse

Geringere Herstellungskosten im Vergleich zu kantenemittierenden Lasern

Kreisförmige Strahlprofile, die effizient in Faserkerne einkoppeln

Allerdings füllen VCSELs den Faserkern nicht gleichmäßig. Ihr konzentrierter Strahl erregt nur eine Teilmenge der verfügbaren Moden-typischerweise diejenigen in der Nähe der Fasermitte. Dieser „eingeschränkte Start“-Zustand bedeutet, dass alle Defekte oder Brechungsindexschwankungen im Kernzentrum die Systemleistung unverhältnismäßig beeinträchtigen.

Aus diesem Grund sind OM1- und OM2-Fasern, die für überfüllte LED-Einführungen konzipiert sind, häufig die beste Lösungschlechtermit VCSELs, als ihre Nennbandbreite vermuten lässt. Die Faserhersteller reagierten mit der Entwicklung laseroptimierter Multimode-Fasern (LOMMF) mit streng kontrollierten Brechungsindexprofilen, die speziell für die Einführung von VCSEL entwickelt wurden. Diese laseroptimierte Faser wurde zur Grundlage für die Klassifizierungen OM3, OM4 und OM5.

OM-Klassifizierungen: Detaillierte technische Aufschlüsselung

OM1-Faser

Kernspezifikationen:

Kerndurchmesser: 62,5 μm

Manteldurchmesser: 125μm

Overfilled Launch (OFL)-Bandbreite: 200 MHz·km bei 850 nm, 500 MHz·km bei 1300 nm

Maximale Dämpfung: 3,5 dB/km bei 850 nm, 1,5 dB/km bei 1300 nm

Jackenfarbe: Orange (gemäß TIA-598C)

Technischer Kontext:

Der größere 62,5-μm-Kern von OM1 wurde ursprünglich gewählt, weil er die Ausrichtung mit LED-Quellen vereinfachte und geringere Steckertoleranzen ermöglichte. Dieser größere Kern unterstützt jedoch mehr Ausbreitungsmodi als 50-μm-Fasern, was zu einer größeren Modendispersion und einer geringeren Bandbreite führt.

Die Kerngröße von 62,5 μm führt zu einer grundsätzlichen Inkompatibilität: OM1-Stecker und Patchkabel können nicht mit OM2/OM3/OM4/OM5-Komponenten gemischt werden. Die Verbindung einer 62,5-μm-Faser mit einer 50-μm-Faser führt zu etwa 3-4 dB zusätzlichem Verlust – genug, um in vielen Systemen Verbindungsausfälle zu verursachen.

Praktische Entfernungsgrenzen:

Aktueller Status:

OM1 gilt als Legacy-Infrastruktur. Bei Neuinstallationen sollte OM1 nicht spezifiziert werden, es sei denn, sie werden an eine bestehende 62,5-μm-Anlage angeschlossen, bei der eine modale Kontinuität erforderlich ist. Die 33-Meter-Grenze bei 10 GbE macht es für moderne Rechenzentrumsanwendungen unpraktisch.

OM2-Faser

Kernspezifikationen:

Kerndurchmesser: 50μm

Manteldurchmesser: 125μm

OFL-Bandbreite: 500 MHz·km bei 850 nm, 500 MHz·km bei 1300 nm

Maximale Dämpfung: 3,5 dB/km bei 850 nm, 1,5 dB/km bei 1300 nm

Jackenfarbe: Orange (gemäß TIA-598C)

Technischer Kontext:

OM2 stellt den Übergang zur 50μm-Kerntechnologie dar, ist aber weiterhin hauptsächlich für LED-Quellen konzipiert. Der kleinere Kern reduziert die Anzahl der unterstützten Modi und verbessert die Bandbreite im Vergleich zu OM1. Moderne OM2 werden häufig laseroptimiert hergestellt, erfüllen jedoch nicht die strengen EMB-Anforderungen von OM3.

Da sowohl OM1 als auch OM2 orangefarbene Ummantelungen verwenden, überprüfen Sie vor dem Anschließen oder Spleißen immer den Fasertyp, indem Sie die aufgedruckte Legende des Kabels überprüfen (z. B. „50/125“ vs. „62,5/125“).

Praktische Entfernungsgrenzen:

Aktueller Status:

Wie OM1 wird auch OM2 aus Neuinstallationen ausgemustert. Die 82-Meter-Grenze bei 10GbE schränkt seinen Nutzen in modernen Umgebungen ein, obwohl es innerhalb seiner Entfernungsgrenzen weiterhin für 1GbE-Verbindungen verwendbar ist.

OM3-Faser (Laser-optimierte Multimode-Faser)

Kernspezifikationen:

Kerndurchmesser: 50μm

Manteldurchmesser: 125μm

Effektive modale Bandbreite (EMB): 2.000 MHz·km bei 850 nm

OFL-Bandbreite: 1.500 MHz·km bei 850 nm

Maximale Dämpfung: 3,0 dB/km bei 850 nm

Jackenfarbe: Aqua (gemäß TIA-598C)

Technischer Kontext:

OM3 war die erste Faserklassifizierung, die speziell für die VCSEL-Übertragung entwickelt wurde. Die Schlüsselmetrik hat sich von der überfüllten Startbandbreite (relevant für LEDs) zur effektiven modalen Bandbreite (relevant für VCSELs) verschoben. EMB wird durch DMD-Tests (Differential Mode Delay) bestimmt, die messen, wie verschiedene Modusgruppen unter eingeschränkten Startbedingungen, die das VCSEL-Verhalten simulieren, relativ zueinander verzögert werden.

Die 2.000-MHz-km-EMB-Spezifikation bedeutet, dass eine 300-Meter-Verbindung etwa 6,67 GHz nutzbare Bandbreite bereitstellt – ausreichend für 10 GbE mit Spielraum. Das Brechungsindexprofil der Faser wird streng kontrolliert, insbesondere im Kernzentrum, wo sich die VCSEL-Energie konzentriert.

Praktische Entfernungsgrenzen:

Aktueller Status:

OM3 bleibt weit verbreitet und kostengünstig-effektiv für 10GbE-Anwendungen im Umkreis von 300 Metern. Für Glasfaserinstallationen in Privathaushalten und kleinere Unternehmensnetzwerke, bei denen die Kabellänge unter 300 Metern liegt, bietet OM3 ein hervorragendes Preis-Leistungs-Verhältnis. Allerdings stoßen 40-GbE- und 100-GbE-Anwendungen schnell an ihre Grenzen.

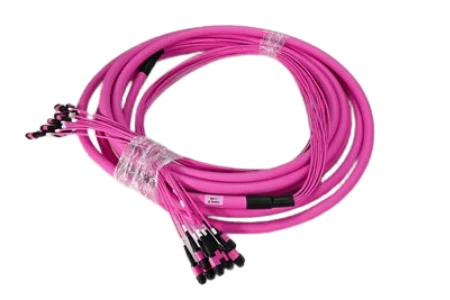

OM4-Faser

Kernspezifikationen:

Kerndurchmesser: 50μm

Manteldurchmesser: 125μm

Effektive modale Bandbreite (EMB): 4.700 MHz·km bei 850 nm

OFL-Bandbreite: 3.500 MHz·km bei 850 nm

Maximale Dämpfung: 3,0 dB/km bei 850 nm

Jackenfarbe: Aqua oder Erika Violet (gemäß TIA-598C)

Technischer Kontext:

OM4 entstand aus der kontinuierlichen Verfeinerung des Herstellungsprozesses nach der Einführung von OM3. Faserhersteller konnten das Brechungsindexprofil besser kontrollieren und die effektive modale Bandbreite mehr als verdoppeln. Hierbei handelte es sich nicht um ein neues Faserdesign, sondern vielmehr um eine Weiterentwicklung der OM3-Herstellung hin zu höheren Qualitätsstandards.

Das 4.700 MHz·km EMB ermöglicht eine 400-Meter-Verbindung zur Unterstützung einer Bandbreite von etwa 11,75 GHz und ermöglicht so 10 GbE über Entfernungen, die die Leistungsfähigkeit von OM3 übersteigen würden. Noch wichtiger ist, dass OM4 die Reichweite von 40-GbE- und 100-GbE-Systemen von den 100 m/70 m-Grenzen von OM3 auf jeweils 150 m/100 m erweitert.

OM4 ist vollständig abwärtskompatibel mit OM3 – beide verwenden 50-μm-Kerne und können ohne Modal-Mismatch-Verluste miteinander verbunden werden. Der primäre visuelle Unterschied ist die optionale Jackenfarbe Erika Violet (Magenta), obwohl viele Hersteller immer noch Aqua verwenden.

Praktische Entfernungsgrenzen:

Aktueller Status:

OM4 ist die empfohlene Wahl für neue Rechenzentrumsinstallationen, die 10 GbE bis 100 GbE unterstützen. Der Preisaufschlag gegenüber OM3 ist gering (normalerweise 10-20 %), während die größere Reichweite eine bedeutende betriebliche Flexibilität und Zukunftssicherheit bietet.

OM5-Faser (Breitband-Multimode-Faser)

Kernspezifikationen:

Kerndurchmesser: 50μm

Manteldurchmesser: 125μm

EMB bei 850 nm: 4.700 MHz·km (wie OM4)

EMB bei 953 nm: 2.470 MHz·km (neue Spezifikation)

Maximale Dämpfung: 3,0 dB/km bei 850 nm, 2,3 dB/km bei 953 nm

Jackenfarbe: Limettengrün (gemäß TIA-598C)

Technischer Kontext:

OM5 stellt einen Paradigmenwechsel im Multimode-Faserdesign dar. Während OM3 und OM4 die Bandbreite bei der herkömmlichen VCSEL-Wellenlänge von 850 nm optimierten, erweitert OM5 diese Optimierung auf einen Wellenlängenbereich von 850 nm bis 953 nm.

Diese Breitbandfähigkeit ermöglicht Short Wavelength Division Multiplexing (SWDM), bei dem vier Wellenlängen (850 nm, 880 nm, 910 nm und 940 nm) gleichzeitig über ein einziges Faserpaar übertragen werden. SWDM vervierfacht effektiv die Kapazität der Faser, ohne dass zusätzliche Faserstränge oder der Übergang zu paralleler Optik erforderlich sind.

Kritische Klarstellung:Die EMB von OM5 bei 850 nm entspricht der Spezifikation von OM4. Für 850-nm-Transceiver mit einer einzelnen-Wellenlänge (Standard 10 GbE, 25 GbE, 40 GbE SR4, 100 GbE SR4) bietet OM5 keinen Entfernungsvorteil gegenüber OM4. Die OM5-Prämie zahlt sich nur aus, wenn SWDM-fähige Transceiver wie 40G-SWDM4, 100G-SWDM4 oder neue 400G-BD4.2-Module verwendet werden.

Praktische Entfernungsgrenzen:

Aktueller Status:

Die Einführung von OM5 verlief langsamer als ursprünglich erwartet. Der Kostenaufschlag (typischerweise 30-50 % gegenüber OM4) ist schwer zu rechtfertigen, es sei denn, SWDM-Transceiver sind Teil des Bereitstellungsplans. Bei den meisten Rechenzentrumsanwendungen erzielt OM4 in Kombination mit paralleler Optik (MPO/MTP-Konnektivität) eine ähnliche oder bessere Kosteneffizienz für 40 GbE und 100 GbE.

OM5 ist vielversprechend für Hyperscale-Umgebungen, in denen die Anzahl der Glasfaserstränge begrenzt ist oder in denen der Migrationspfad zu 400 GbE und darüber hinaus Wellenlängenmultiplex gegenüber Glasfaserparallelität bevorzugt.

Umfassende Vergleichstabelle

Auswahl der richtigen Faser: Entscheidungsrahmen

Bewertungskriterien

1. Aktuelle Bandbreitenanforderungen

Ordnen Sie Ihre bestehende Netzwerktopologie zu und ermitteln Sie die Geschwindigkeit jeder Verbindung. Wenn Sie hauptsächlich 1-GbE-Verbindungen verwenden, bietet sogar OM3 erheblichen Spielraum. Wenn jedoch 10-GbE- oder schnellere Verbindungen vorherrschen, wird OM4 für die meisten Umgebungen zum praktischen Minimum.

2. Kabellaufstrecken

Messen oder schätzen Sie Ihre längsten potenziellen Kabelstrecken. Berücksichtigen Sie schlaffe Schlaufen, vertikale Steigleitungen und Verlegungsumleitungen.-Die installierte Kabellänge übersteigt häufig die Länge der geraden Leitung-um 20–40 %.

3. Zukünftiger Migrationspfad

Der Bandbreitenbedarf von Rechenzentren wächst in der Regel jährlich um 25–50 %. Eine heute installierte Verkabelungsinfrastruktur sollte mindestens 2-3 Technologiegenerationen unterstützen. Für die meisten Unternehmen bedeutet dies, dass sie auf 40 GbE/100 GbE ausgelegt sind, selbst wenn aktuelle Geräte mit 10 GbE betrieben werden.

4. Budgetbeschränkungen

Während für OM4 ein geringfügiger Aufpreis gegenüber OM3 anfällt, übertreffen die Arbeitskosten für die Kabelinstallation in der Regel den Materialkostenunterschied bei weitem. Die Installation von OM4 heute im Vergleich zu OM3 kann die Kabelbeschaffung um 10-20 % erhöhen, vermeidet jedoch die weitaus höheren Kosten einer späteren Neuverkabelung.

Zusammenfassung der Empfehlung

Steckverbinderauswahl und Best Practices

Die Leistung von Multimode-Fasern hängt entscheidend von der Qualität und Sauberkeit der Steckverbinder ab. Für Rechenzentrumsanwendungen mit hoher-Dichte unterstützen unsere MPO/MTP-Lösungen 8-, 12-, 16- und 24-Faser-Konfigurationen für Paralleloptik-Transceiver. Für herkömmliche Duplex-Verbindungen bieten LC-Steckverbinder die höchste Anschlussdichte, wobei unsere Präzisions-Keramikhülsen eine konstante Einfügungsdämpfung von unter 0,2 dB gewährleisten.

Polnische Typen

PC (Physischer Kontakt): Basic polish, adequate for most multimode applications. Return loss typically >30 dB.

UPC (Ultra Physical Contact): Enhanced polish with better surface finish. Return loss typically >50 dB. Empfohlen für Hochgeschwindigkeitsanwendungen.

APC (Angled Physical Contact): 8-degree angled polish minimizes back-reflection. Return loss >60 dB. Wird hauptsächlich mit Singlemode-Fasern verwendet, ist aber auch für spezielle Multimode-Anwendungen verfügbar.

Reinigungsprotokoll

Verschmutzung ist die häufigste Ursache für Verbindungsausfälle. Selbst ein einziges 1-μm-Staubpartikel kann die Lichtdurchlässigkeit durch einen 50-μm-Kern erheblich blockieren. Überprüfen Sie vor jedem Zusammenstecken die Endflächen der Steckverbinder mit einem Glasfaserendoskop mit 200-facher oder höherer Vergrößerung und reinigen Sie sie mit fusselfreien Tüchern unter Verwendung von IPA (Isopropylalkohol) oder Trockenreinigungskassetten.

Den Business Case erstellen: Gesamtbetriebskosten

Der Kostenunterschied zwischen Multimode-Fasertypen ist oft weniger groß, als es scheint:

Beispiel für Materialkosten (100 m Patchkabel):

OM3: ~45 $

OM4: ~52 $ (15 % Aufschlag)

OM5: ~68 $ (51 % Aufschlag gegenüber OM3)

Installationsarbeit(für alle Klassen gleich): ~150–300 $ pro Lauf

Wenn der Installationsaufwand die Gesamtkosten dominiert, werden die zusätzlichen Kosten für die Angabe von OM4 gegenüber OM3 vernachlässigbar-während die Absicherung gegen zukünftige Bandbreitenbeschränkungen erheblich ist.

Für den Neubau von Rechenzentren empfehlen wir OM4 als Standardspezifikation. Die bescheidene Vorabinvestition gewährleistet die Kompatibilität mit 10-GbE-, 25-GbE-, 40-GbE- und 100-GbE-Geräten ohne Entfernungsbeschränkungen innerhalb typischer Rack-{6}}zu-Rack- und Reihenabstände-zu-Reihenabständen.
