MPO/MTP-Glasfaser: Das eigentliche Gespräch, das Sie vor dem Bau Ihres nächsten Rechenzentrums brauchen

Letzten November erhielt ich einen Anruf von einem Kunden aus Phoenix. Sie hatten gerade einen 100G-Rücken-Blattaufbau-sechs Monate Planungszeit, ein wunderschönes Kabelmanagement und alles farblich-codiert. Die Hälfte der Uplinks würde nicht verhandeln.

Es stellte sich heraus, dass sich jemand eine Kiste mit Koffern vom Typ B für ein Design vom Typ A geschnappt hatte. Die Kartons sahen identisch aus. Die Teilenummern unterschieden sich um eine Ziffer.

Vier Stunden Fehlerbehebung. Ein Flug um 6 Uhr morgens für ihren leitenden Ingenieur. Endgültiger Schaden: 14.200 $ Notarbeit plus 1.847 $ für das Last-Minute-Flugticket. Ich habe den Rechnungs-Screenshot noch irgendwo.

Deshalb schreibe ich das. MPO/MTP-Glasfaser ist kein Hexenwerk, aber die Details werden Sie ruinieren, wenn Sie nicht aufpassen. Und die Strafe hängt von der Anzahl Ihrer Ports ab. -Wenn Sie einen LC-Patch vermasseln, verlieren Sie eine Verbindung. Wenn Sie einen MTP-Trunk vermasseln, verlieren Sie zwölf.

MPO vs. MTP: Lassen Sie uns diese Verwirrung beseitigen

Diese Frage bekomme ich ständig. „Ist MTP nur teures MPO?“

Irgendwie. Aber das ist so, als würde man fragen, ob ein Lexus nur ein teurer Toyota ist. Technisch ja, praktisch nein.

MPO ist ein Steckverbinderstandard. IEC 61754-7, TIA-604-5 – die übliche Buchstabensuppe. Jede Fabrik mit einer Ferrulenform kann MPO-Stecker ausstanzen.

MTP ist die Marke von US Conec. Sie erfanden das Multi--Fiber-Push-on-Format- und verbrachten dann Jahrzehnte damit, es zu verfeinern. Gleicher Platzbedarf, engere Toleranzen, bessere Materialien.

Das ist es, was die meisten Vergleichstabellen übersehen: Vergessen Sie die Debatte zwischen Kunststoff-- versus -Metallklemmen. Das ist eine Ablenkung.

Der elliptische Führungsstift ist das A und O des Spiels.

Standard-MPO verwendet runde Führungsstifte. Wenn Sie zwei Steckverbinder zusammenstecken, können die runden Stifte in der Ausrichtungshülse leicht wackeln -vielleicht um einen Mikrometer hier, einen Mikrometer dort. Hört sich nicht nach viel an. Aber wenn man das 200 Mal macht, wird das Abnutzungsbild ungleichmäßig. Die äußeren Faserpositionen beginnen zu driften. Ihr Einfügungsverlust nimmt zu.

Die elliptischen Stifte von MTP? Sie zentrieren sich selbst-. Jedes Mal. Sie können den Unterschied spüren, wenn Sie sie einstecken. -Es gibt dieses deutliche Klicken, wenn der Stift einrastet, im Gegensatz zu dem vagen, matschigen Gefühl, das man bei billigem MPO bekommt.

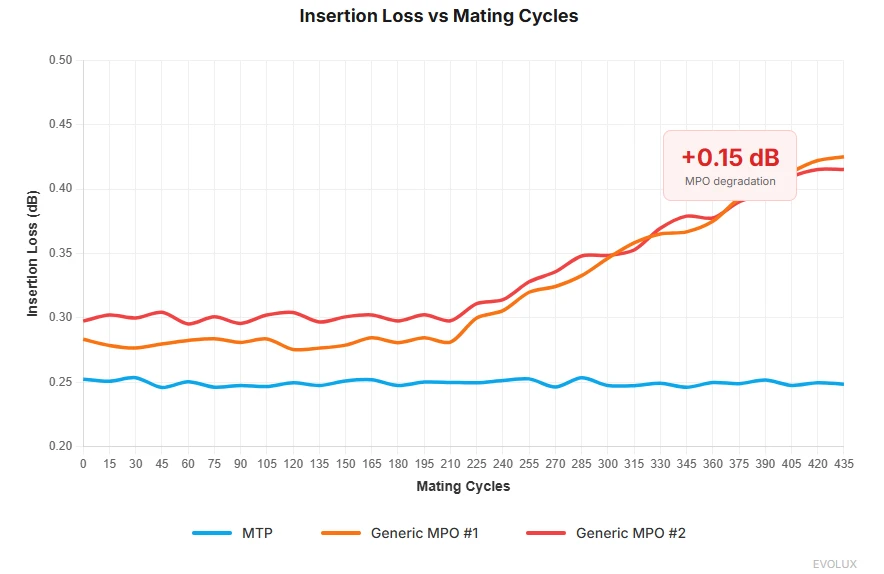

Letztes Jahr haben wir einen Foltertest durchgeführt: 437 Steckzyklen an sechs verschiedenen Steckermustern. Bei Zyklus 300 zeigten zwei der generischen MPOs eine Verschlechterung von 0,15 dB an den Positionen 1 und 12. Die MTPs? Flache Linie durch Zyklus 400.

Diese 0,15 dB klingen nicht beängstigend, bis Sie drei Steckpunkte in einer 400G-Verbindung stapeln und keinen Spielraum übrig haben.

Was steckt in diesen Dingen?

Kurze Anatomie-Lektion, denn das Verständnis der Eingeweide hilft, wenn etwas kaputt geht.

Die Zwinge

Stellen Sie sich einen winzigen Keramikstein mit 12 Löchern vor, die in Positionen mit einer Genauigkeit von etwa 1 Mikrometer gebohrt sind. Ein menschliches Haar ist 70 Mikrometer breit. Wir sprechen von 1/70 eines Haares.

Bei MTP-Steckern schwebt die Ferrule auf Federn. Warum? Denn wenn Sie zwei Steckverbinder zusammenstecken, sind sie nie perfekt ausgerichtet. Mit dem Schwimmer lässt sich die Zwinge mikro-verstellen, so dass sich der Kontaktdruck gleichmäßig verteilt, anstatt eine Ecke in Vergessenheit zu geraten.

Dieser Federmechanismus ist auch der Grund dafür, dass Sie MTP-Stecker beim Zusammenstecken nicht festhalten sollten. Ich habe gesehen, wie Techniker sie zusammengebaut haben, als würden sie Radmuttern festziehen. Der Sinn des Schwimmers besteht darin, dass der Stecker seine eigene Ausrichtung finden kann. Drücken Sie einfach, bis es klickt. Erledigt.

Die Führungsstifte

Ich habe bereits über das elliptische Design geschimpft. Die Stifte selbst bestehen aus einer gehärteten Legierung-Sie überstehen tausende Einfügungen ohne Pilzbildung.

Männliche Anschlüsse haben die Stifte. Buchsenstecker haben Löcher. Klingt offensichtlich, aber ich habe beobachtet, wie Menschen um 2 Uhr morgens in einem dunklen Schrank versuchten, ein Männchen mit einem Männchen zu paaren. Funktioniert nicht. Frag mich, woher ich das weiß.

Das Gehäuse

Standard-MTP-Gehäuse bestehen aus einem -Stück-Polarität und Geschlecht werden im Werk eingestellt. Wenn Sie falsch bestellen, schicken Sie entweder Kabel zurück oder kaufen Adapterplatten.

Folgendes verraten Ihnen die Datenblätter nicht: In nicht -klima-kontrollierten Edge-Standorten oder Industrieumgebungen werden billige MPO-Kunststoffgehäuse nach ein paar Jahren spröde. In unserem Stresstestlabor haben wir Original-MTP-Gehäuse mit generischen Nachahmungen unter extremen Temperaturwechseln verglichen. Viele Hersteller senken ihre Kosten, indem sie ihren Gehäuseformen übermäßig viel recyceltes Material beimengen.-Dies führt zu einem Abbau der Molekülkette, der mit bloßem Auge nicht sichtbar ist. Aber nach Temperaturwechseltests (-40 Grad bis +75 Grad) sinkt die Ermüdungsfestigkeit der Verriegelung um über 40 %. Wir haben von Kunden „zerfallene“ Steckverbinder erhalten, und die Teardown-Analyse zeigt durchweg eine klassische Materialversprödung. Aus diesem Grund bestehen wir darauf, nur hochwertiges Polyetherimidharz (PEI) zu verwenden. Auf dem Papier ist es teurer, aber es stellt sicher, dass Ihre Steckverbinder auch nach zehn Jahren im Rechenzentrum noch mit demselben klaren Klick zusammenstecken.

MTP PRO behebt das Konfigurierbarkeitsproblem (dazu später mehr), aber vorerst sollten Sie nur Folgendes wissen: Überprüfen Sie Ihre Spezifikationen dreifach-, bevor Sie bestellen. Der RMA-Prozess für ein Trunkkabel im Wert von 400 US-Dollar dauert drei Wochen.

Polarität. Passen Sie hier auf.

Ich werde viel zu viel Zeit mit diesem Abschnitt verbringen, da Polaritätsfehler etwa 60 % der MPO-Fehlerbehebungsanrufe ausmachen, an denen ich teilgenommen habe. Es ist langweilig. Es ist langweilig. Und es wird Ihren Donnerstagabend absolut ruinieren, wenn Sie es ignorieren.

Duplexfaser ist einfach. Tx zu Rx, Rx zu Tx. Ein Kleinkind könnte es herausfinden.

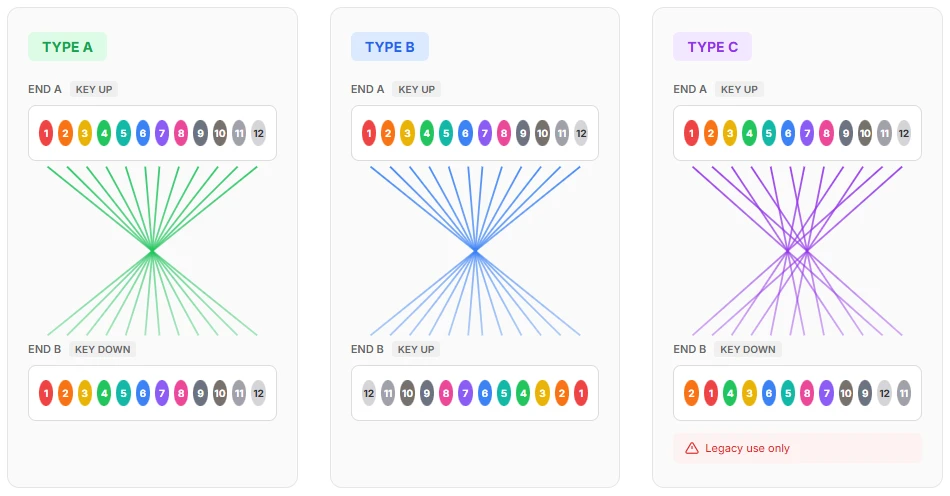

Zwölf Fasern in einem Stecker? Jede Position zählt. Und es gibt drei-DREI-unterschiedliche Arten, wie Hersteller diese Kabel verkabeln.

Typ A

An einem Ende nach oben, am anderen nach unten drücken. Das Kabel spiegelt intern das Faserarray wider. Position 1 wechselt zu Position 1, aber der physische Flip bedeutet, dass die Paare für Duplex-Ausbrüche korrekt ausgerichtet sind.

Typ B

Beide Enden sind verriegelt. Das Kabel vertauscht benachbarte Paare: 1↔2, 3↔4, 5↔6 usw. Üblich für SR4-Transceiver.

Typ C

Ich persönlich hasse Typ C. Der Standard sieht das auf jeden Fall vor. Aber in der Praxis? Es ist eine Falle.

Typ C führt einen Paar-Flip zusätzlich zum Typ-A-Flip aus. Das einzige Mal, dass ich gesehen habe, dass es korrekt verwendet wurde, war in einer ganz bestimmten älteren Cisco-Konfiguration, und selbst dann hinterließ der Techniker, der es installierte, keine Dokumentation. Wir haben zwei Tage damit verbracht, die Polaritätskarte rückwärts-zu entwickeln.

Mein Rat: Tun Sie so, als gäbe es diese nicht, es sei denn, Sie passen zu einer vorhandenen Typ-C-Infrastruktur. Du wirst besser schlafen.

Warum das im wirklichen Leben wichtig ist

Hier ist ein typischer Spine-leaf-Pfad:

Wirbelsäulenschalter → Stamm vom Typ B → MTP-Patchfeld → Patch vom Typ A → Blattschalter

Alles funktioniert. Stellen Sie sich nun vor, jemand-vielleicht ein Bauunternehmer, vielleicht ein eiliger Nachtschichttechniker-tauscht diesen Typ-B-Koffer gegen einen Typ-A-Koffer aus. Die Kartons sahen ähnlich aus. Die Etiketten waren klein.

Was geschieht? Teilweise Konnektivität. Fasern 1-2 funktionieren. Fasern 3-4 nicht. Fasern 5-6 funktionieren. Und so weiter.

Das Symptom sieht genauso aus wie ein defekter Transceiver. Oder ein verschmutzter Stecker. Oder ein Faserbruch. Sie werden Stunden damit verschwenden, Geistern nachzujagen, bis endlich jemand den Polaritäts-Mapper hervorholt und das eigentliche Problem entdeckt.

Für mich als Hersteller sind nicht komplexe Verkabelungspläne das Schlimmste, sondern „versteckte Produktionsfehler“. In unserer mehr als zehnjährigen Erfahrung in der Fertigung haben wir gesehen, was passiert, wenn Montageprozesse nicht ordnungsgemäß kontrolliert werden. Der häufigste Fehlermodus? Polaritätsfehler durch Drehung des Faserbandes während des Abschlusses. Ohne automatische Überprüfung können ermüdete Mitarbeiter das Menüband versehentlich um 180 Grad drehen-ein Fehler, der für das bloße Auge unsichtbar ist, für den Link jedoch verheerende Folgen hat. Berichten zur Fehleranalyse aus der Industrie zufolge ist dies auf etwa 1 % der Kabel von Einrichtungen zurückzuführen, für die es keine Maßnahmen zur Fehlersicherung gibt. In unserer Produktionslinie führen wir vollautomatische Polaritätstests durch. -Jedes Kabel generiert vor dem Versand einen eindeutigen Polaritäts-Fingerabdruck. Das Polaritätsmanagement sollte nicht vom Glück des Installateurs abhängen; Es muss im Werk durch physische Sicherung und automatische Inspektion gesichert werden.

Nach diesem Albtraum haben wir eine strenge Regel aufgestellt: Bei jeder großen Bereitstellung ziehen wir -nach dem Zufallsprinzip 5 % der Kabel heraus, bevor sie in die Kabelrinne passen. Überprüfen Sie die tatsächliche Faserzuordnung, nicht den Aufkleber. Vertrauen Sie niemals dem Etikett.

Die Lösung

Dokumentieren. Alles.

Bevor Sie ein einzelnes Kabel verlegen, erstellen Sie eine Polaritätskarte. Tabellenkalkulation, Visio-Diagramm, Serviettenskizze-Ist mir egal. Schreiben Sie einfach auf:

Welcher Kabeltyp gehört wohin?

In welche Richtung der Schlüssel an jedem Ende zeigt

Wie lautet die erwartete Faser-zu--Zuordnung?

Beschriften Sie beide Enden jedes Kabels mit dem Polaritätstyp. Nicht nur die Teilenummer-die tatsächliche Polarität. Ich verwende farbiges Klebeband: Blau für A, Gelb für B. Low-Tech, aber es funktioniert.

Ein Kunde, mit dem ich zusammenarbeite, druckt QR-Codes, die auf seine Dokumentationsdatenbank verweisen. Overkill? Vielleicht. Aber sie hatten seit drei Jahren keinen Polaritätsvorfall mehr.

Hinweis: Dieser Zwei-{0}}Segmentpfad behält die richtige Polarität für den 4×25G-Breakout bei. Tauschen Sie eines der Kabel aus, ohne es neu berechnen zu müssen, und Sie sind um Mitternacht mit der Fehlerbehebung beschäftigt.

Verlustbudget-Mathematik

Jede optische Verbindung hat ein Leistungsbudget. Der Sender gibt X dBm aus. Der Empfänger benötigt mindestens Y dBm. Der Unterschied liegt in Ihrem Verlustbudget-das ist, was Sie für Glasfaserdämpfung, Steckerverluste und Spleiße ausgeben.

Bei 10G waren die Verlustbudgets großzügig. Sie könnten Müllverbinder verwenden und trotzdem Spielraum haben.

Bei 100G wird die Rechnung enger.

Bei 400G zählen Sie Zehntel dB wie ein Geizhals, der Pennys zählt.

100GBASE-SR4-Beispiel

IEEE gibt einen Gesamtkanalverlust von 1,9 dB für 100G SR4 über OM4 bei 100 Metern an.

Lassen Sie uns einen realistischen Link erstellen:

100 m OM4: 3,5 dB/km × 0,1 km=0.35 dB

Zwei MTP-Paarungen (Schalter→Panel, Panel→Patch)

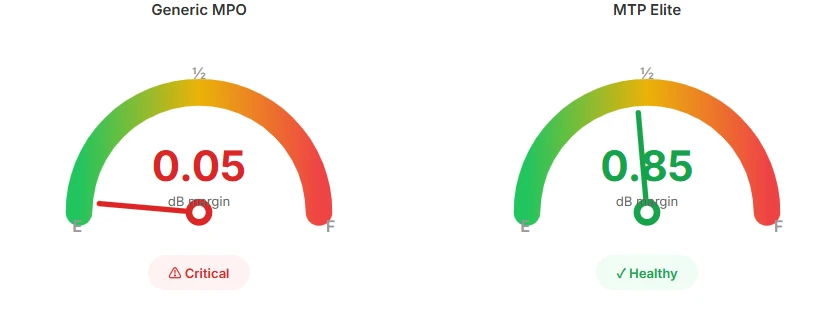

Wenn Sie generisches MPO mit jeweils 0,75 dB verwenden:

Das ist keine Marge. Das ist die Fehleranzeige auf Ihrem Testgerät.

Ein Staubkörnchen auf einer Stirnseite, und schon liegt das Budget überschritten. Eine etwas längere Kabelstrecke, über dem Budget. Ein Stecker, der aus einer Freitagnachmittagsschicht in der Fabrik stammte und über dem Budget lag.

Gleicher Link mit MTP Elite bei jeweils 0,35 dB:

Jetzt können Sie atmen. Staub entsteht. Die Temperaturen driften. Fasern altern. Dieser Spielraum von 0,85 dB absorbiert die reale Welt.

Die Roadtrip-Analogie

Stellen Sie sich das Verlustbudget wie eine Fahrt quer durchs Land mit einem Benzintank vor, den Sie nicht auffüllen können.

Generisches MPO beginnt mit einer halben Tankfüllung. Kurztrips? Bußgeld. Aber wenn Sie versuchen, es von Phoenix nach Denver zu schaffen, schwitzen Sie jede Meile und rollen mit den Abgasen in die Tankstelle.

MTP Elite startet Sie auf Hochtouren. Gleiches Ziel, aber jetzt können Sie einen Umweg nehmen, die Klimaanlage einschalten und nicht in Panik geraten, wenn Sie auf Baustellenverkehr stoßen.

Das Ziel (Ihre Datenrate) ändert sich nicht. Ihr Spielraum für Überraschungen schon.

MTP Elite vs. Standard: Wann ist die Prämie zu zahlen?

US Conec verkauft zwei Qualitäten:

Standard-MTP:Max. 0,50 dB Einfügedämpfung. Typisch sind etwa 0,35 dB.

MTP-Elite:Maximal 0,35 dB. Typisch sind 0,15–0,25 dB.

Elite kostet je nach Faseranzahl und Anbieter 15–30 % mehr. Es lohnt sich?

So denke ich darüber.

Werden Sie Elite, wenn:

Ihre Verlustberechnung lässt nach der Summe einen Spielraum von weniger als 0,5 dB übrig

Sie haben drei oder mehr Verbindungspunkte im Pfad

Sie machen jetzt 400G oder werden es innerhalb von 3 Jahren sein

Das Kabel ist eine Backbone-Infrastruktur, die ein Jahrzehnt lang in den Wänden bleiben wird

Standard ist in Ordnung, wenn:

Verbindet sich unter 50 m mit nur 1-2 Paarungen

Komfortabler Spielraum bei 40G oder 100G

Patchkabel, die Sie sowieso jedes Jahr ersetzen werden-Warum zahlen Sie einen Aufpreis für Verbrauchsmaterialien?

Das Budget ist wirklich knapp, und Sie haben nachgerechnet, dass es funktioniert

Meine allgemeine Regel: Elite für Trunks, Standard für Patches.

Hier ist die Logik. Koffer gehen in die Decke, unter den Boden, durch die Wände. Sie bleiben dort 7-10 Jahre. Das ist die Grundlage Ihres Netzwerks – Sie können absolut nicht auf Verlustmargen für eine Infrastruktur verzichten, die Sie ein Jahrzehnt lang nicht berühren.

Unter dem Gesichtspunkt der Fertigungspräzision beträgt der Unterschied zwischen Elite- und Standard-Qualitäten auf dem Papier nicht nur 0,1 dB. Die Herstellung von Steckverbindern der Güteklasse Elite-erfordert ein ausgedehntes Super-Polieren der Endfläche-und die Ablehnung jeglicher Aderendhülsen mit grenzwertigen Geometrieparametern wie Scheitelpunktversatz. Meine ultimative-Empfehlung an Kunden: Koffer müssen Elite sein. Sobald die Stammverbinder in Kabelrinnen vergraben sind, werden ihre Steckpunkte fixiert. Patchkabel sind fließend und werden ständig ausgetauscht. Wenn die Geometrie Ihrer Trunk-Aderendhülsen nicht perfekt ist, spielt es keine Rolle, wie gut Ihre Patchkabel sind. -Der physische Kontaktdruck wird immer ungleichmäßig sein. Geben Sie Geld für Präzisionskomponenten aus, die sich nicht bewegen. Das ist die Kostenphilosophie, die in der Fertigung tatsächlich Sinn macht.

Patches? Es handelt sich um Verbrauchsmaterialien. Einsatzkräfte zerren sie, leiten sie um, treten auf sie und rollen versehentlich Stühle über sie hinweg. Die durchschnittliche Lebensdauer beträgt etwa sechs Monate bis ein Jahr, bevor sie ausgetauscht werden. Premium-Dollars für Elite-Patches auszugeben und gleichzeitig Randstämme zu betreiben, ist rückwärts. -Sie polieren den Türknauf, während das Fundament Risse bekommt.

Eine Ausnahme: Wenn Sie sich über einen Treffpunkt-in einem Colo gegenseitig vernetzen, gehen Sie überall zu Elite. Sie können die Kabelqualität auf der anderen Seite dieses Übergabefelds nicht steuern.

MTP PRO: Reparaturen vor Ort, die tatsächlich funktionieren

Beim herkömmlichen MTP werden Polarität und Geschlecht bereits im Werk festgelegt. Falsche Bestellung? Schicken Sie es zurück, warten Sie drei Wochen und erklären Sie Ihrem Projektmanager, warum der Zeitplan verschoben wurde.

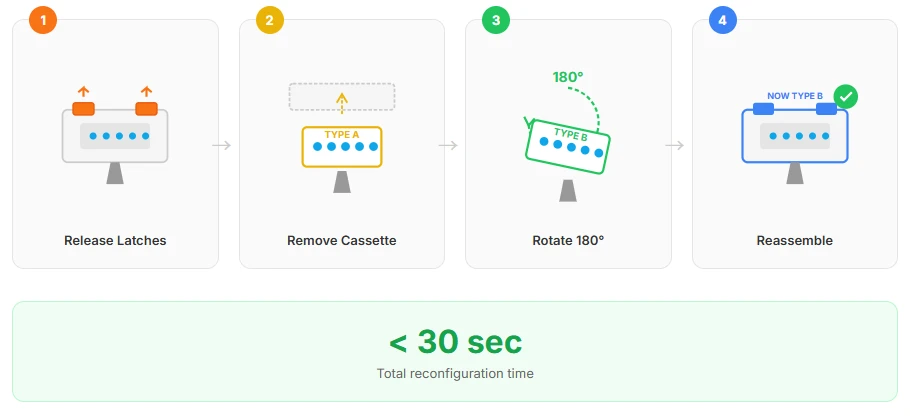

Mit MTP PRO können Sie die Polarität (Typ A ↔ Typ B) und das Geschlecht (männlich ↔ weiblich) vor Ort ändern. Keine Spezialwerkzeuge für die Polarität erforderlich. -Einfach das Gehäuse abnehmen. Für den Geschlechtertausch ist ein Pin-Entfernungswerkzeug erforderlich, aber es ist immer noch eine 30-Sekunden-Aufgabe.

Die Prämie beträgt 20–40 % gegenüber dem Standard-MTP. Klingt steil.

Aber lassen Sie uns mal nachrechnen, ob ein Fehler aufgetreten ist:-

Wenn Sie eine große Installation durchführen und Unklarheiten darüber haben, was bereits installiert ist, macht sich MTP PRO bereits bezahlt, wenn zum ersten Mal etwas nicht mit der Zeichnung übereinstimmt.

Für Colocation-Umgebungen oder von Drittanbietern verwaltete Umgebungen empfehlen wir Kunden in der Regel direkt die Angabe von MTP PRO. In solchen „Black-Box“-Szenarien, in denen Sie die Polarität oder das Geschlecht des anderen Endes nicht vorhersagen können, ist die vor Ort-veränderbare Fähigkeit von PRO nicht nur praktisch-sondern auch eine Versicherung. Wir haben gesehen, dass Kunden eine Woche lang ganze zehn{5}tausend-Glasfaserprojekte stillgelegt haben, weil beide Enden männlich waren. Als Hersteller produzieren wir Steckverbinder der PRO{8}}-Serie, um die Konfigurationsautorität zurück in die Praxis zu übertragen-und so Risiken in der Lieferkette zu eliminieren, die durch Kommunikationslücken im Frühstadium-verursacht werden.

Für kleine, gut dokumentierte Builds, bei denen Sie jede Variable kontrollieren? Standard ist in Ordnung.

MTP-16: Schluss mit der Verschwendung von Ballaststoffen

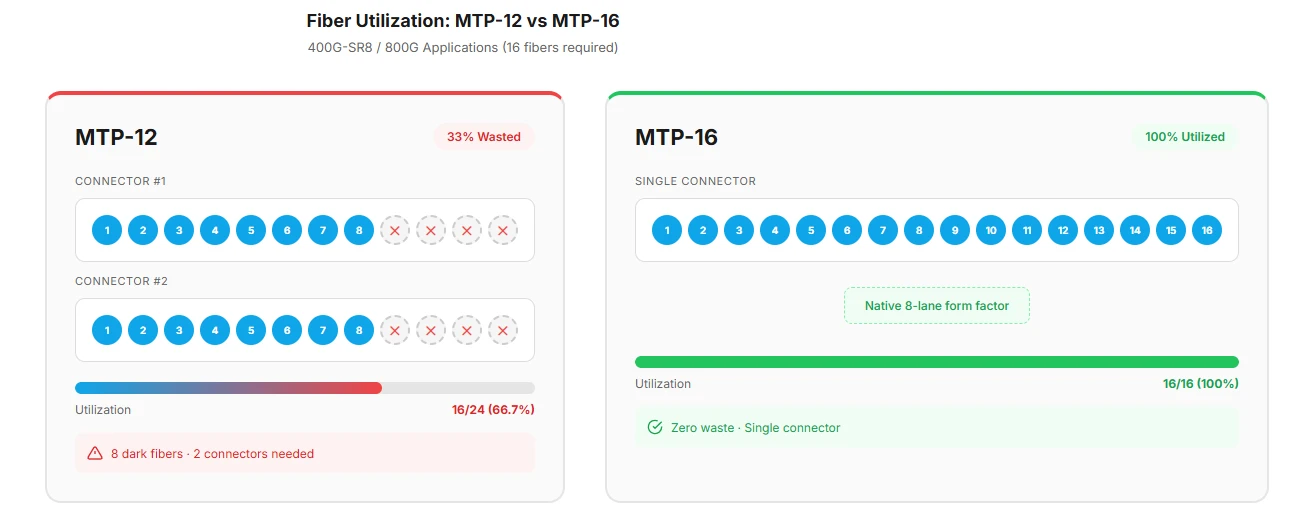

Schmutziges Geheimnis über 12-Faser-MTP: Es verschwendet ein Drittel Ihrer Glasfaser für 8-Lane-Anwendungen.

40G verwendet 4 Spuren (8 Fasern). 100G verwendet 4 Spuren (8 Fasern). 400G verwendet 8 Spuren (16 Fasern). 800G verwendet 8 Spuren (16 Fasern).

MTP-16 behebt dieses Problem. Sechzehn Fasern, acht Duplexpaare, kein Abfall.

Für 400G-SR8 und die kommende 800G-Welle ist MTP-16 der native Formfaktor. Wenn Sie eine neue KI-Trainingsinfrastruktur aufbauen, -standardisieren Sie jetzt die GPU-Cluster, die 400 G oder 800 G zwischen jedem Knoten benötigen, auf MTP-16. Das Kostendelta ist vernachlässigbar und Sie werden in zwei Jahren keine 12-Faser-Amtsleitungen abreißen müssen.

Ich habe letzten Monat von einem Hyperscaler-Kontakt gehört: Sie haben sich bereits für alle neuen Builds zu MTP-16 verpflichtet. Allein die Verbesserung der Faserausnutzung rechtfertigte den Werkzeugwechsel.

Ende-Gesichtsinspektion: Der langweilige Teil, der Sie erspart

Ich werde mich kurz fassen, weil es das uninteressanteste Thema ist. Aber das Überspringen ist der Grund, warum Menschen 2.000-Dollar-Transceiver verbrennen.

MTP-Stecker haben 12, 16 oder 24 Fasern in einer Ferrule. Ein Schmutzpartikel auf einer Faser zerstört den gesamten Steckverbinder. Die Wahrscheinlichkeit einer Kontamination hängt von der Faserzahl ab.

IEC 61300-3-35 definiert sauber. Hier ist die Zusammenfassung:

Diese Kernzone von -25 Mikrometern ist brutal. Ein Staubpartikel. Eins. Und Ihre 400G-Verbindung fängt an, CRC-Fehler auszulösen.

Sie können nicht für jedes Kabel 12+ Fasern pro Stecker und Ende manuell prüfen. Holen Sie sich eine automatisierte MTP-Prüfung (4.000–8.000 $). Es zahlt sich aus, wenn Sie vor der Paarung zum ersten Mal eine Kontamination feststellen, anstatt erst nach dem Austausch eines Transceivers.

Reinigungsprotokoll:

1. Zuerst prüfen. Stets.
2. Bei Verschmutzung: trocken abwischen. Funktioniert in 80 % der Fälle.
3. Immer noch schmutzig: IPA-Nassreinigung.
4. Vor der Paarung noch einmal-inspizieren.
5. Scheitert die Nassreinigung? Der Stecker ist möglicherweise beschädigt. Erzwinge es nicht.

Eines machen Anfänger falsch: Sie gehen davon aus, dass die Nassreinigung immer gründlicher ist als die Trockenreinigung. Bei MTP-Anschlüssen ist das eine Katastrophe, die darauf wartet, passiert zu werden. IPA-Rückstände, die nicht vollständig verdunsten, bilden klebrige Mikro-Fallen in den Führungsstiftlöchern-und diese Fallen ziehen mehr Staub an, als Sie ursprünglich hatten.

Unter einem Fabrikmikroskop mit 400-facher Vergrößerung sehen wir oft den unsichtbaren Killer, der bei der „Nassreinigung“ zurückbleibt: IPA-Rückstandsfilme. Viele Kunden verwenden Leiterplattenreiniger oder hochkonzentrierten Alkohol. Wenn das Mischungsverhältnis jedoch falsch ist oder die Verdunstung unvollständig ist, „sperrt“ die Oberflächenspannung der Flüssigkeit feine Partikel buchstäblich direkt in den Löchern der MTP-Führungsstifte. Aus diesem Grund testen einige Kabel frisch nach dem Auspacken einwandfrei, zeigen aber bereits nach wenigen Steckzyklen einen Spitzenverlust. Unsere Werkstattempfehlung: Die chemische Reinigung erledigt neunzig Prozent der Fälle. Wenn eine Nassreinigung unbedingt erforderlich ist, verwenden Sie spezielle rückstandsfreie Reinigungslösungsmittel und anschließend eine Hochdruck-Stickstoffspülung. Das Ziel besteht darin, die „unberührte Integrität“ der Faserendfläche zu bewahren und sie nicht durch übermäßige Behandlung chemisch zu zerstören.

Unsere Regel: Immer zuerst trocken wischen. Heben Sie sich die Nassreinigung für hartnäckige Verschmutzungen auf-Hautfett von den Fingern eines Technikers, Klebereste und dergleichen. Und wenn Sie eine Nassreinigung durchführen, führen Sie anschließend sofort zwei Trockenwischdurchgänge durch. Stellen Sie sich MTP wie eine Präzisionsoptik vor: Je trockener, desto sicherer.

Ein Detail, das oft übersehen wird: Das Design der Staubkappe ist wichtiger, als den Leuten bewusst ist. Kappen, die zu fest greifen, zwingen Techniker dazu, beim Entfernen an der Manschette zu ziehen, was möglicherweise zu einer Belastung der Ferrulenbaugruppe führt. Bei der Entwicklung unserer Staubschutzkappen haben wir die Griffspannung speziell so ausgelegt, dass ein ausgewogenes Verhältnis zwischen Schutz vor Verschmutzung und einfacher Entfernung besteht.-Fest genug, um während der Handhabung an Ort und Stelle zu bleiben, und locker genug, damit Sie nicht um 2 Uhr morgens in einem dunklen Schrank damit ringen müssen. Solche Kleinigkeiten stehen in keinem Datenblatt.

Entscheidungsrahmen

Hier ist der Spickzettel. Aber lesen Sie die Sternchen-dort ist die eigentliche Anleitung.

Die Sternchen:

⚠️ In der Nähe von HVAC-Geräten oder Kompressoren?Vibrationen lösen mit der Zeit Verbindungen. Gehen Sie zu MTP (Metallklemmen), auch wenn die Verlustberechnung besagt, dass Generika in Ordnung sind.

⚠️ Laborumgebung mit ständiger Neukonfiguration?MTP PRO, auch wenn die Polarität „bekannt“ ist. Pläne ändern sich. Sparen Sie sich die Kopfschmerzen.

⚠️ An bestehende generische MPO-Amtsleitungen anschließen?Verschwenden Sie kein Geld für Elite-Patches. -Aktualisieren Sie zuerst die Trunks. Eine Kette ist nur so stark wie das schwächste Glied.

⚠️ Colo Meet-Me Room?Überall Elite. Das Besondere an der Colocation ist, dass Sie nicht inspizieren können, was sich auf der anderen Seite dieser Abgrenzungstafel befindet. Sie haben keine Ahnung, ob sie qualitativ hochwertige Pullover verwenden oder das billigste Produkt, das ihre Einkaufsabteilung finden konnte. Was Sie steuern können, ist Ihre Seite der Verbindung. Wenn Sie auf Ihrer Seite auf Elite umsteigen, entsteht ein zusätzlicher Spielraum von 0,3 dB-und in einer „Black-Box“-Umgebung, in der Sie für die Hälfte der Verbindung blind sind, macht dieser Spielraum oft den Unterschied zwischen einem durchgehend grünen Licht und einem flatternden gelben Alarm aus.

Für MPO/MTP-Glasfaser-Trunks, Kassetten und Breakout-Module, die diesen gesamten Bereich abdecken, finden Sie detaillierte Spezifikationen und Lagerverfügbarkeit imEVOLUX-Katalog. Unser Abschnitt über Glasfaseranschlüsse umfasst MTP-12-, MTP-16- und PRO-Varianten – alle hergestellt mit den in diesem Leitfaden beschriebenen Qualitätskontrollen und Inspektionsprotokollen.

MPO/MTP-Glasfaser ist nicht kompliziert, wenn Sie drei Dinge verinnerlichen:

Die Qualität der Steckverbinder skaliert mit der Geschwindigkeit.40G verzeiht Schlamperei. 400G nicht.

Polaritätsfehler sehen wie alles aus, außer Polaritätsfehlern.Dokumentieren Sie vor der Installation.

Die Verlustbudgets sind kleiner als Sie denken.Rechnen Sie nach. Wenn es nah dran ist, aktualisieren Sie die Steckerspezifikation.

Und eine persönliche Meinung: MTP Elite auf Backbone-Trunks ist fast immer den Aufpreis wert. Der Gesamtkostenunterschied beim Bau eines Rechenzentrums ist ein Rundungsfehler im Vergleich zu einer Nacht mit Notfall-Fehlerbehebung.

Referenzen

1. US Conec MTP-Spezifikationen: https://www.usconec.com/
2. FS.com MTP Connector-Leitfaden: https://www.fs.com/blog/a-umfassender-Leitfaden-zu-mtp-connector-958.html
3. TIA-568.3-D: Standard für Glasfaserverkabelungskomponenten
4. IEC 61754-7: Spezifikationen der MPO-Steckverbinderfamilie
5. IEC 61300-3-35: Kriterien für die Endflächenprüfung
6. IEEE 802.3bm/cm: 100G und 400G optische Standards
