Was ist MDU? (Konzept)

MDU steht für Multi-Dwelling Unit. In der Telekommunikations- und Netzwerkbranche bezieht sich dieser Begriff auf ein Gebäude mit mehreren unabhängigen Haushalten. Gängige Beispiele hierfür sind Mehrfamilienhäuser, Studentenwohnheime, Hotels und Bürogebäude.

Die Begriffe MDU-Glasfaser oder MDU-Glasfaser beziehen sich auf die Bereitstellung von FTTH-Netzwerken (Fiber-to--für diese Mehrfamilienhäuser). Dies ist eine andere Bereitstellungsmethode als die Verkabelung für Einfamilienhäuser (SDU, Single-Wohneinheit):

Vergleich	SDU	MDU
Benutzerverteilung	Verteilt, ein Haushalt pro Struktur	Konzentriert, mehrere Einheiten pro Gebäude
Kabelnutzung	Eigenes Kabel pro Haushalt	Gemeinsames Rückgrat, verzweigte Drops
Aufteilungsmethode	Typischerweise im Freien	Stufenaufteilung innerhalb des Gebäudes
Komplexität der Verkabelung	Einfach	Erfordert sorgfältige Planung

Nachdem wir das Grundkonzept von MDU in der Telekommunikation verstanden haben, verstehen wir jetzt besser, wie eine bestimmte MDU-Glasfaserinstallationslösung eingesetzt werden kann.

Welche Probleme kann dieser Leitfaden für Sie lösen?

Dies ist ein praktischer Leitfaden für Glasfaser-MDU-Projekte. Egal, ob Sie ein Netzwerktechniker sind, der ein MDU-Glasfaserprojekt plant, ein Einkäufer, der die Bedeutung von MDU in der Telekommunikation verstehen muss, oder ein Immobilienverwalter, der verstehen möchte, wofür MDU in der Telekommunikation steht

Oder Sie sind einfach ein Technikbegeisterter, der die Prinzipien der MDU-Kabelverkabelung verstehen möchte, hier finden Sie nützliche Informationen zu MDU-Projekten.

Ich werde es verwendenEvolux-Faserprodukteals Beispiele, denn unsere Produktlinie deckt die Kernausrüstung für die MDU-Verkabelung ab: Glasfaserstecker, Patchkabel, Pigtails, PLC-Splitter, Anschlusskästen und Adapter. -Dies sind genau die am häufigsten verwendeten passiven Komponenten bei der MDU-Glasfaserinstallation.

Welche Strategien sollten für unterschiedliche Größen von MDUs verwendet werden?

Bevor wir mit der Umsetzung einer Strategie beginnen können, ist es wichtig, die Größe Ihrer MDU zu kennen, da die Bereitstellungsmethoden unterschiedlich sind. Dadurch wird bestimmt, wie viele Splitter, Anschlusskästen und Glasfaserkabel Sie benötigen. MDU-Telekommunikationsprojekte werden basierend auf der Anzahl der Stockwerke und Haushalte in drei Typen eingeteilt:

MDU-Typ	Böden	Einheiten	Verkabelungsstrategie	Empfohlene Splitting-Architektur
Niedrige-MDU	Weniger als oder gleich 3 Etagen	Weniger als oder gleich 12 Einheiten	Zentralisiert, Ausrüstung außerhalb des Gebäudes	Einzel-Stufe 1:16
Mittelhohes-MDU	4-10 Etagen	12-128 Einheiten	Verteilt, Geräteraum + Etagenterminals	Zwei-stufig 1:8×1:8
Hoch-Hochhaus-MDU	>10 Etagen	>128 Einheiten	Abgestufte, mehrere Verteilerräume	Zwei-stufig 1:16×1:8

Wie ist das MDU-Glasfasernetzwerk?

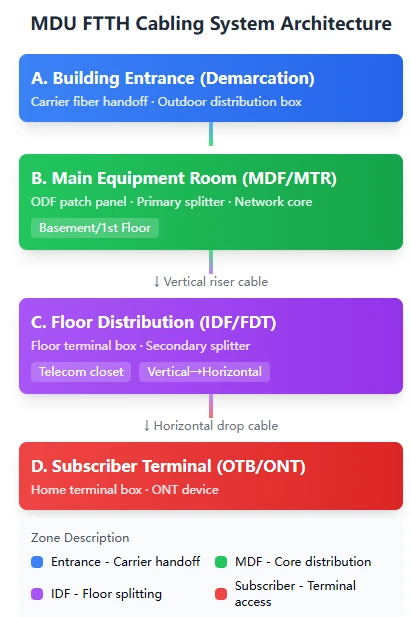

Hier ist ein Diagramm, das Ihnen das Verständnis erleichtert: Ein vollständiges MDU-Glasfasernetzwerk besteht aus vier Zonen, die sich von der Seite des Betreibers bis zur Seite des Hausbesitzers erstrecken:

MDU FTTH Cbaling System Architecture

Die Aufgabe der MDU-Glasfaserinstallation besteht darin, diese vier Zonen mithilfe der entsprechenden Ausrüstung zu verbinden.

Welche Konfiguration ist für den Haupttechnikraum erforderlich?

Erinnern Sie sich an die Größe Ihrer MDU? Dann können wir beginnen zu verstehen, wie der entsprechende Haupttechnikraum konfiguriert wird. Der Hauptgeräteraum ist in erster Linie für den externen Glasfaserabschluss, das Hauptrouting und die Verteilung verantwortlich und hat Auswirkungen auf die Gesamtkapazität und Skalierbarkeit des Netzwerks. Passende Produkte habe ich direkt als Referenz aufgelistet:

Empfohlene Gerätekonfiguration von Evolux Fiber

Gerätetyp	Spezifikationen	Anwendung	Warum sollten Sie sich dafür entscheiden?
Rack-Montieren Sie ODF	4 HE, 144/288 Kerne	Mittlere-Große MDU (60–200 Einheiten)	Hohe Kapazität, einfache Erweiterung
Slide-Out ODF	2U, 48/96-Kern	Mittlere MDU (24–60 Einheiten)	Einfache Bedienung, gutes Preis-Leistungs-Verhältnis
ODF behoben	2 HE, 48-Kern-SC/96-Kern-LC	Kleine MDU (<24 units)	Einfache Struktur, niedrige Kosten
Wand-Glasfaserbox montieren	1U/2U, 12/24/48-Port	Szenarien mit eingeschränktem Platz-	Keine Stellfläche erforderlich

ODF (Optical Distribution Frame) ist ein wichtiges Gerät im Hauptgeräteraum. Die ODF-Patchpanels von Evolux zeichnen sich durch mehrere bemerkenswerte Merkmale aus: gepflegtes Aussehen, vernünftige Verkabelung, einfache Lokalisierung und einfache Installation-diese sind besonders wichtig für die spätere Wartung.

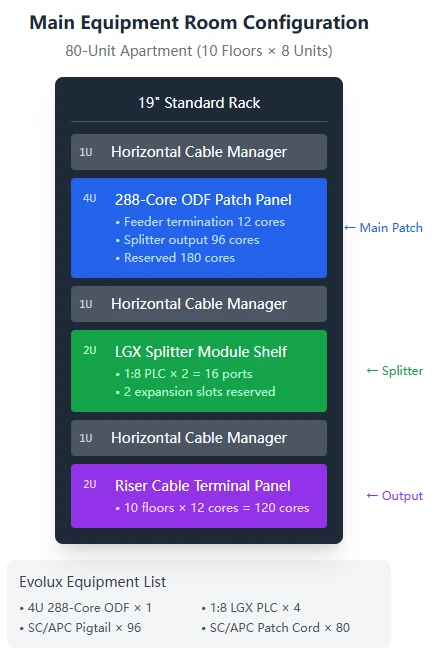

Ein konkretes Beispiel von Evolux: Konfigurationsschema für ein mittelgroßes Mehrfamilienhaus mit 80 -Einheiten

Wenn es sich bei Ihrem Projekt ebenfalls um ein 10-stöckiges Gebäude mit 8 Einheiten pro Etage handelt, also insgesamt 80 Einheiten, dann kann Ihr Haupttechnikraum wie folgt konfiguriert werden:

Main Equipment Room Configuration

In der Lösung verwendete Geräteliste:·

4U 288-core Rackmontage-ODF × 1
1:8 LGX PLC Splitter × 4 (2 im Einsatz, 2 im Standby)
SC/APC-Pigtail 1 m × 96
SC/APC-Patchkabel 2 m × 80
1U horizontales Kabelmanagement-Rack × 3

Was ist ein optischer PLC-Splitter? Wie wird es in einer MDU verwendet?

Betreiber stellen möglicherweise nur 1-2 Glasfasern (entsprechend 1-2 PON-Ports) oder eine begrenzte Anzahl von Glasfasern zur Verfügung, wir müssen jedoch Dutzende oder sogar Hunderte von Haushalten anschließen. In diesem Fall wird ein optischer Splitter verwendet, um dieses Problem zu lösen, indem er „eins in viele verwandelt“. Ein optischer PLC-Splitter nutzt das Prinzip optischer Wellenleiter, um einen Lichtstrahl gleichmäßig in mehrere Strahlen aufzuteilen. Ein 1:8-Splitter hat beispielsweise 1 Eingang und 8 Ausgänge, wobei jeder Ausgang etwa 1/8 der ursprünglichen Signalstärke hat.

Unterschiedliche Anwendungsszenarien erfordern den Einsatz von Splittern mit entsprechenden Pakettypen:

Pakettyp	Größenmerkmale	Wo zu installieren	Wann zu verwenden
Nackte Faser	Kleinste	Erfordert zusätzlichen Schutz	Benutzerdefinierte Spleißszenarien
Mini-Stahlrohr	3×40mm	In Klemmenkästen	Erste Wahl für die Bodenaufteilung
ABS-Box	100×80×10mm	Eigenständige Installation	Outdoor- oder großzügige Standorte
LGX-Kassette	Standardmodul	Im ODF-Rack	Aufteilung des Hauptgeräteraums
Stecken Sie-die Karte ein	Kartenformat-	Verteilerkastenschlitze	Bodenverteilerkästen

Referenztabelle zum Aufteilungsverhältnis:

Split-Verhältnis	Theoretischer Verlust	Tatsächlicher Verlust	Anwendung
1:2	3,0 dB	3,2-3,8 dB	Kaskaden-Vor-Stufe
1:4	6,0 dB	6,5-7,2 dB	Kleine, niedrige -MDU
1:8	9,0 dB	9,5-10,5 dB	Mittlerer MDU, am häufigsten
1:16	12,0 dB	12,5-13,5 dB	Zentralisierte Aufteilung
1:32	15,0 dB	15,5-17,0 dB	Große MDU-Primäraufteilung
1:64	18,0 dB	18,5-20,5 dB	Ultra-Szenarien mit hoher Dichte

Sollten Sie sich für eine einstufige oder zwei{1}stufige Aufteilung entscheiden?

Bei der einstufigen Aufteilung wird ein großer Splitter (z. B. 1:32) im Keller platziert, der die Glasfaser zu jedem Haushalt direkt in 32 Pfade aufteilt. Dieser Ansatz ist einfach im Aufbau und weist weniger Aufteilungspunkte auf, allerdings ist die Verkabelung aufgrund der erhöhten Anzahl an Glasfaserkabeln aufwändig.

Bei der zwei{0}}stufigen Aufteilung wird ein 1:8-Splitter im Keller und dann ein weiterer 1:8-Splitter auf jeder Etage platziert, wodurch effektiv 8 x 8=64 Haushalte versorgt werden. Diese Methode erfordert weniger Glasfaserkabel und ist flexibler, allerdings erhöht die zusätzliche Aufteilungsstufe den Faserverlust um etwa 10 dB.

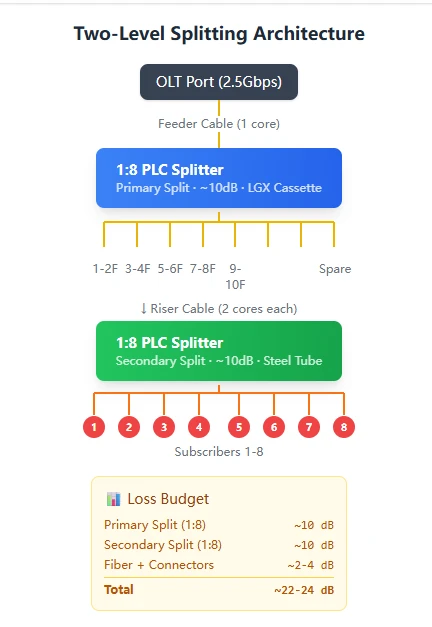

Two-Level Splitting Architecture

Für MDUs mit mehr als 30 Haushalten empfehlen wir eine zweistufige Aufteilung. Dies ist der gängige Ansatz für die MDU-Glasfaserinstallation.

Wie wählt man einen Klemmenkasten aus?

Der Bodenverkabelungsbereich ist der „Schnittpunkt“ der vertikalen optischen Backbone-Kabel und der horizontalen Stichkabel. -Die optischen Kabel in der Steigleitung „landen“ hier und verzweigen sich dann in mehrere optische Kabel, die mit jedem Haushalt verbunden sind.

Innenklemmenkästen

Produkt	Portanzahl	Abmessungen (mm)	Merkmale	Anwendung
Mini-Klemmenkasten	2-Port	86×86×23	Ultra-dünne Wandmontage-	Abonnenteneingang
Standard-Klemmenkasten	4-Port	120×80×25	Wand-Montage, weiße Oberfläche	Abonnenten/kleine Etage
Mittlerer Anschlusskasten	8-Port	180×120×35	Eingebaute-Spleißkassette	Bodenverteilung
Großer Klemmenkasten	16/24-Port	280×200×50	Kann einen Splitter unterbringen	Hauptverteilung auf der Etage

Wasserdichte Anschlusskästen für den Außenbereich

Wenn der Telekommunikationsschrank feucht ist oder sich der Verteilungspunkt im Freien befindet, verwenden Sie wasserdichte Typen:

Produkt	Portanzahl	Schutzklasse	Anwendung
Wasserdichte Box mit 8 Anschlüssen	8-Port	IP65	Feuchte Umgebungen/halb{0}}im Freien
Wasserdichte Box mit 16 Anschlüssen	16-Port	IP65	Bodenverteilung im Freien
Wasserdichte Box mit 24 Anschlüssen	24-Port	IP65	Große Böden/Multi-Träger

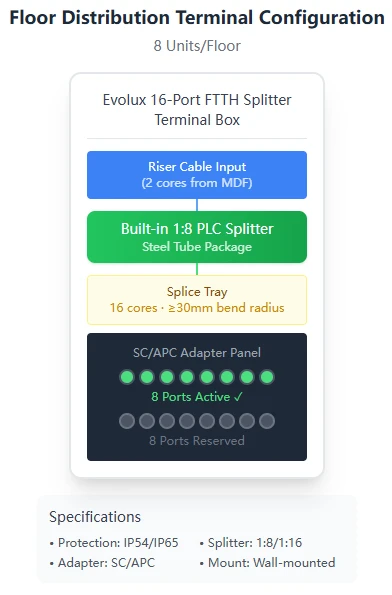

Installationsdiagramm für den Bodenanschlusskasten:

Floor Distribution Terminal Configuration

Wie wählt man ein Glasfaserkabel aus? Welcher Typ sollte für verschiedene Standorte verwendet werden?

Bei der Auswahl des MDU-Kabels müssen der Installationsort, die Anforderungen an die Aderanzahl und die Flammschutzklasse berücksichtigt werden. In unterschiedlichen Bereichen kommen unterschiedliche Arten von Glasfaserkabeln zum Einsatz:

Riser-Backbone-Kabel

Produktmodell	Kernanzahl	Fasertyp	Jacke	Brandschutzklasse	Anwendung
GJFJV	2-24 Kern	G652D/G657A1	LSZH	Steigleitung	Erste Wahl für den Innenbereich
GJSFJV	6-24 Kern	G657A1	LSZH+Stahlband	Steigleitung	Wenn zusätzlicher Schutz benötigt wird
GYFTY	12-288 Kern	G652D	PE	Für den Außenbereich-bewertet	Außenbereich zum Gebäudeeingang

Horizontale Verteilerkabel

Produktmodell	Kernanzahl	Fasertyp	Jacke	Merkmale	Anwendung
GJXZY	2-24 Kern	G657A2	LSZH	Mikro-Schlauch, flexibel	Flurverteilung
GJPFXJH	12-48 Kern	G657A	LSZH	Enger Multi--Core-Puffer	FTTB-Boden

Drop-Kabel

Produktmodell	Kernanzahl	Außendurchmesser	Fasertyp	Jacke	Anwendung
GJXFH (Schmetterling)	1-4 Kern	2×3mm	G657A1/A2	LSZH	Indoor-Drop
GJXFH (selbst-unterstützend)	1-4 Kern	2×5mm	G657A2	LSZH+Stahldraht	Luftabwurf
GJYXFCH	2-12 Kern	Runden	G657A2	LSZH	Antenne/im Freien
Enger Puffer	1-2 Kern	3,6–4,8 mm	G657A1	LSZH-OFNP	Innenverkabelung

Macht eine MDU Benötigen Sie ein G657-Glasfaserkabel für die Heiminstallation?

Die G657-Serie ist eine „biegeunempfindliche Faser“, was bedeutet, dass sie mit einem sehr kleinen Biegeradius ohne erhöhte Verluste betrieben werden kann. Dadurch eignet es sich ideal für Flurecken und enge Rohrbögen.

Standard	Mindestbiegeradius	Zusätzlicher Verlust bei 1550 nm	Evolux-Produkt
G.657A1	10 mm	Kleiner oder gleich 0,25 dB bei 10 mm/10 Umdrehungen	Standard-Drop-Kabel
G.657A2	7,5 mm	Kleiner oder gleich 0,03 dB bei 15 mm/10 Umdrehungen	Enger Raum sinkt
G.657B3	5 mm	Kleiner oder gleich 0,15 dB bei 5 mm/1 Umdrehung	Extreme Kurvenszenarien

Wo befindet sich der Glasfaser-Anschlusskasten?

Der Glasfaser-Anschlusskasten ist die letzte Station für Glasfaserkabel, um das Zuhause des Benutzers zu erreichen. -Hier wird das optische Modem (ONT) angeschlossen.

Auswahl des Home-Anschlusskastens

Szenario	Empfohlenes Produkt	Spezifikationen	Merkmale
Standard-Wohngebäude	Mini-FTTH-Anschlusskasten	2-Port, weiß	Panel vom Typ 86-, wandbündige Montage
Gehobenes Wohnen	Versenkter Anschlusskasten	2-Port, versteckt	Passend zum Dekor
Gewerblicher Benutzer	Standard-Klemmenkasten	4-Port	Unterstützt mehrere ONTs oder Backup-Leitungen
ONT im Freien	Wasserdichter Anschlusskasten	2-Port, IP65	Außenaufstellung, wasserdicht

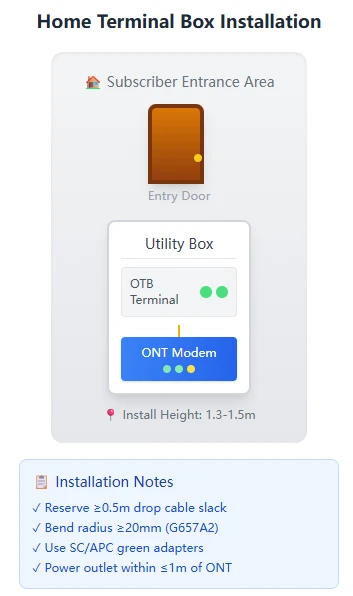

Diagramm zum Installationsort und den wichtigsten Punkten:

Home Terminal Box Installation

Glasfaserstecker und -adapter: Diese kleinen Zubehörteile sind entscheidend

In MDU-Glasfasernetzwerken werden Steckverbinder und Adapter, obwohl sie klein sind, in großen Mengen verwendet und spielen eine entscheidende Rolle-Sie sind dafür verantwortlich, „Plug{1}}and-Play“-Verbindungen zwischen Glasfasern zu ermöglichen.

Gängige Steckverbindertypen

Typ	Aussehen	Hauptverwendung
SC/APC	Grüner quadratischer Kopf	PON-Netzwerkstandard, erforderlich für MDU
SC/UPC	Blauer quadratischer Kopf	Nicht-PON-Szenarien
LC	Kleiner quadratischer Kopf	Szenarien mit hoher-Dichte, wie sie in ODF üblich sind
FC	Runder Gewindekopf	Legacy-Ausrüstung

Wir empfehlen, konsequent SC/APC mit grünen Anschlüssen zu verwenden. Dadurch wird ein falsches Einsetzen vermieden.

Was ist mit großen MDUs?

Wir können eine MPO/MTP-Lösung mit hoher -Dichte verwenden:

Für große MDU-Glasfaserprojekte mit über 200 Benutzern sind herkömmliche Single-Core-Anschlüsse zu ineffizient. Die MPO/MTP-Lösung von Evolux kann die Bereitstellungseffizienz erheblich verbessern.

Spezifikationen für MPO/MTP-Patchpanel

Produkt	Spezifikationen	Kerndichte	Anwendung
MPO/MTP-Patchpanel 1U	96-Kern	96 Kerne/1U	Mittlere MDU-Hauptverteilung
MPO/MTP-Patchpanel 1U	144-Kern	144 Kerne/1U	Große MDU-Hauptverteilung
MPO/MTP-Patchpanel 3U	288-Kern	96 Kerne/U	Extra-große MDU
MPO/MTP-Patchpanel 4U	384/576-Kern	96–144 Kerne/U	Rechenzentrumsqualität

Vorteile vorkonfektionierter MPO-Systeme:

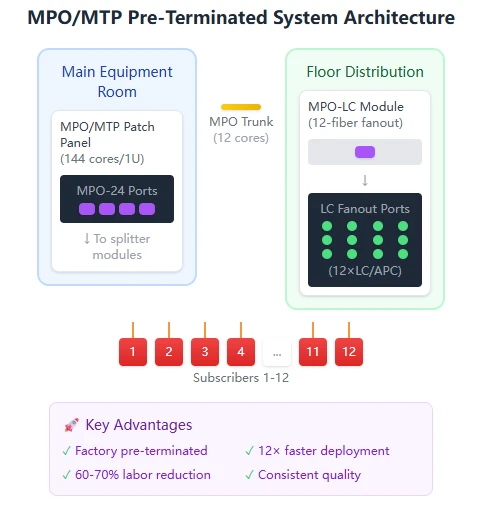

MPO/MTP Pre-Terminated System Architecture

Häufig gestellte Fragen

Schnelle Produktsuche und Verlustberechnung

Wie wählt man ein ODF-Patchpanel aus?

Benutzerskala	Empfohlenes Produkt	Spezifikationen	Steckertyp
<20 units	1 HE behoben	24-Kern	SC
20-40 Einheiten	1U Slide-Out	48-Kern	SC/LC
40-80 Einheiten	2U Slide-Out	96-Kern	LC
80-150 Einheiten	4U-Rack-Montage	144-Kern	LC
150-250 Einheiten	4U-Rack-Montage	288-Kern	LC/MPO
250+ Einheiten	MPO mit hoher-Dichte	576-Kern+	MPO-LC

Wie wählt man einen Splitter aus?

Teilungsphase	Split-Verhältnis	Pakettyp	Installationsort
Erste Stufe	1:8/1:16	LGX-Kassette	ODF-Rack
Zweite Stufe	1:8	Stahlrohr/ABS-Box	Bodenanschlusskasten
Einstufig	1:16/1:32	ABS-Box	Verteilerkasten für den Außenbereich

Wie wählt man ein Kabel aus?

Anwendungsort	Empfohlenes Produkt	Kernanzahl	Fasertyp
Futterspender für draußen	GYFTY	12-48 Kern	G652D
Indoor-Riser	GJFJV	24-48 Kern	G657A1
Flur horizontal	GJXZY	12-24 Kern	G657A2
Indoor-Drop	GJXFH/Tight Buffer	1-2 Kern	G657A1/A2
Drop im Freien	GJXFH Selbst-Unterstützend	1-2 Kern	G657A2

Wie wählt man einen Klemmenkasten aus?

Installationsort	Empfohlenes Produkt	Portanzahl	Schutzklasse
Abonnenteneingang	Mini-Klemmenkasten	2-Port	IP20
Bodenschrank (innen)	Standard-Klemmenkasten	8/16-Port	IP54
Bodenschrank (feucht)	Wasserdichter Anschlusskasten	8/16/24-Port	IP65
Vertrieb im Freien	Wasserdichter Verteilerkasten	16/24-Port	IP65

Wie berechnet man das Verlustbudget?

Für PON-Systeme gelten Grenzen für das Leistungsbudget (normalerweise 28–32 dB). Wenn Sie diese überschreiten, kommt es zu Aussetzern. Bei der MDU-Glasfaserinstallation müssen Sie das Verlustbudget im Voraus berechnen.

Verlustquellen

Verlusttyp	Typischer Wert	Notizen
Faserverlust	0,35-0,4 dB/km	Ein paar hundert Meter Gebäude fügen 1-2 dB hinzu
Splitterverlust	10-17 dB	Hängt vom Teilungsverhältnis ab
Steckerverlust	0,3–0,5 dB pro Stück	Jeder verbundene Verbindungspunkt
Spleißverlust	0,05–0,1 dB pro Stück	Mit guter Spleißqualität

Typische zweistufige Splitting-Verlustberechnung

Split der ersten Stufe (1:8)=10.5 dB

Split der zweiten Stufe (1:8)=10.5 dB

Faserverlust (500 m)=0.2 dB

Anschlüsse (6)=2.4 dB

Spleiße (4)=0.3 dB

─────────────────────────────────────

Insgesamt ≈ 24 dB

Lassen Sie einen Spielraum von 3–4 dBum innerhalb des PON-Strombudgets zu bleiben.
