„Warum hinkt mein 10G-Campus-Netzwerk immer noch hinterher, obwohl ich die beste Singlemode-Glasfaser verwendet habe?“

Das war die panische Nachricht eines Systemintegrators drei Tage vor einer UniversitätVollständiger optischer Campusaushändigen. Im Labor,Singlemode vs. Multimodesieht aus wie ein einfacher Datenblattvergleich. Auf einer echten Baustelle? Andere Geschichte. Wir haben erlebt, dass Projekte scheiterten, weil jemand einen blauen UPC-Stecker mit einem grünen APC-Adapter kombinierte. Oder das ONT-Link-Budget unterschätzt. Oder das Budget für Singlemode-Transceiver für 100-Meter-Strecken gesprengt, für die günstigere Multimode-Optiken hätten verwendet werden können.

Da FTTO zum neuen Standard geworden ist, geht die Faserauswahl weit über „Singlemode für lange Zeit, Multimode für kurze Zeit“ hinaus. Wenn Ihr Verkabelungsansatz im Lehrbuch steckt-Ehrlich gesagt, legen Sie möglicherweise Landminen für zukünftige Upgrades.

Stellen Sie sich Folgendes vor: einen Campus mit 50-Gebäuden, der 20 Jahre lang kein einziges Kabel ersetzen muss. Das ist das Versprechen eines gut gestalteten ProduktsLeitfaden zur POL-VerkabelungDurchführung. Aber der Weg dorthin? Voller Fallen. LC oder SC/APC? Vollständiger Singlemode in horizontalen Läufen oder Multimode beibehalten, um optische Module zu sparen? Eine falsche Steckerspezifikation verzögert nicht nur Ihren Zeitplan. Es vervielfacht den Wartungsaufwand über Jahre hinweg.

Überspringen wir die physikalischen Definitionen, die Sie schon hundertmal gesehen haben. Das Ziel hier: Ihnen dabei zu helfen, die Entscheidung zu treffen, „es gleich beim ersten Mal richtig zu machen“.

Die Zahlen, die wirklich wichtig sind

Sie haben die Standardvergleichstabelle gesehen. Kerndurchmesser, Wellenlänge, Abstand. Habe es. Aber diese Diagramme erzählen nicht die wahre Geschichte: Bei der Entscheidung zwischen Singlemode und Multimode geht es ums Geld. Keine Physik.

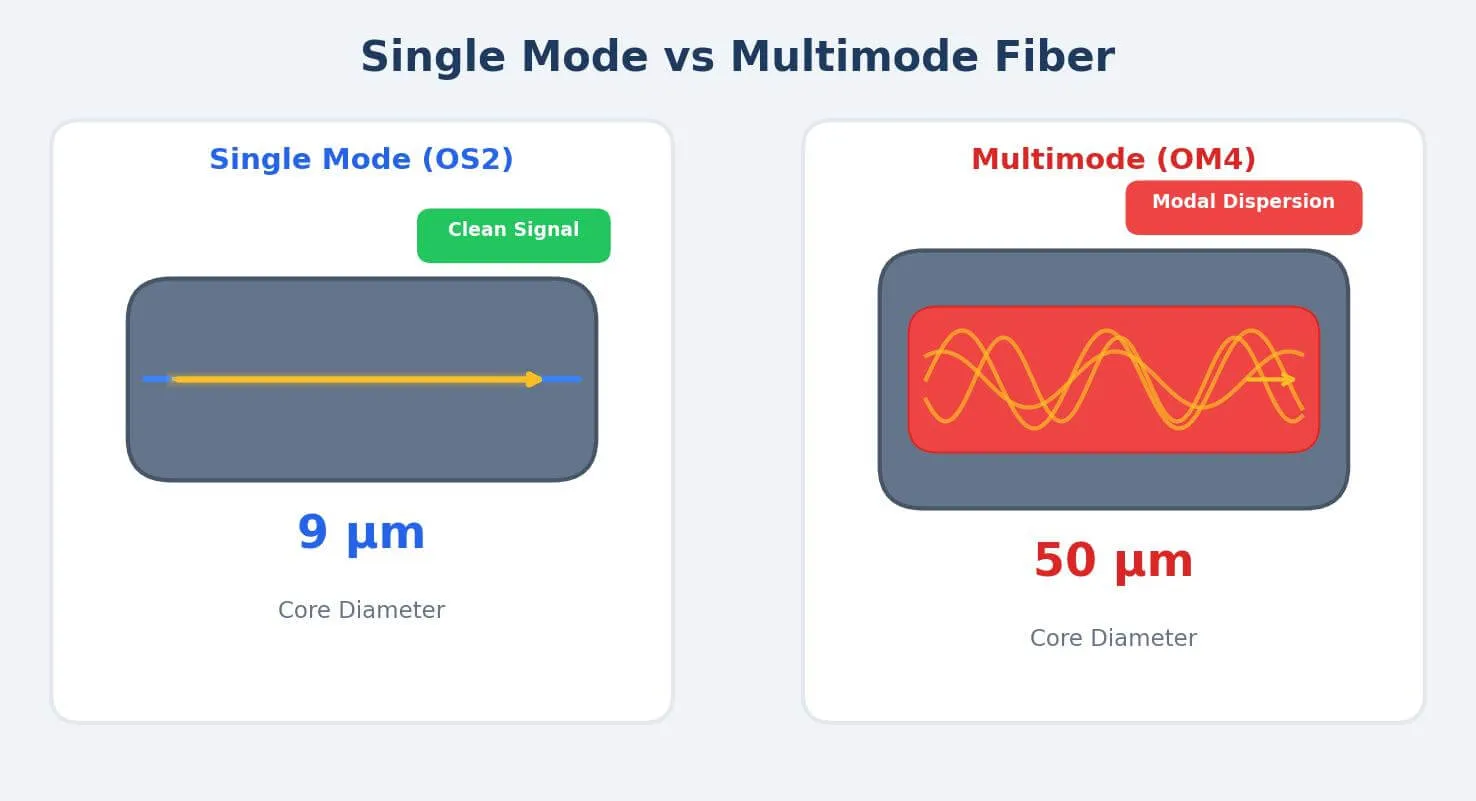

Stellen Sie es sich so vor. Der Einzelmodus ist ein Sportwagen-ein Lichtstrahl durch einen Kern, der so dünn ist (9 Mikrometer), dass ein menschliches Haar im Vergleich dazu dick aussieht. Sauberes Signal, fährt 10, 20, 100 Kilometer ohne Verstärkung. Multimode ist der Pickup. Breiterer Kern (50 Mikrometer-immer noch dünner als Haare, aber 6x größer), durch den mehrere Lichtstrahlen gleichzeitig reflektiert werden. Einfacher zu handhaben, günstiger anzuschließen. Aber diese reflektierten Strahlen beginnen nach ein paar hundert Metern zu stören. Das Signal wird matschig.

Sehen Sie die Falle? Singlemode-Kabel sind günstiger. Aber Transceiver kosten 3-5x mehr. Bei einem Campus mit 500-Anschlüssen beträgt dieser Unterschied allein für die Optik 30.000 bis 50.000 US-Dollar. Bei unseren Projekten 2023–2024 in ganz Südostasien haben wir gesehen, wie Beschaffungsteams sich an dieser genauen Berechnung verbrennen, indem sie bei kleinen Auflagen „zur Zukunftssicherheit“ einen Einzelmodus auswählen und sich dann abmühen, wenn die Transceiver-Kosten das Budget sprengen.

Jetzt-POL-Architektur verändert alles.Vollständiger optischer CampusBereitstellungen mit POLerfordernEinzelmodus. Keine Wahl. Die Technologie nutzt GPON-Wellenlängen--Divisionsmultiplexing-zwei Wellenlängen, die sich auf einem Faserstrang in entgegengesetzte Richtungen ausbreiten. Funktioniert nur mit sauberer Übertragung im Single-Modus.

Wenn Sie also POL bauen, überspringen Sie die Multimode-Debatte. Aber traditionelles Ethernet? Das ist woFaserauswahl für optisches LANwird kompliziert.

Warum SC/APC POL dominiert (und was passiert, wenn Sie Farben mischen)

Traditionelle Campusnetzwerke sehen aus wie ein Baum. Kernschalter an der Wurzel, Verteilungsschalter an den Zweigstellen, Zugangsschalter auf jeder Etage. Viel Ausrüstung, viel Leistung, viele Dinge, die kaputt gehen.

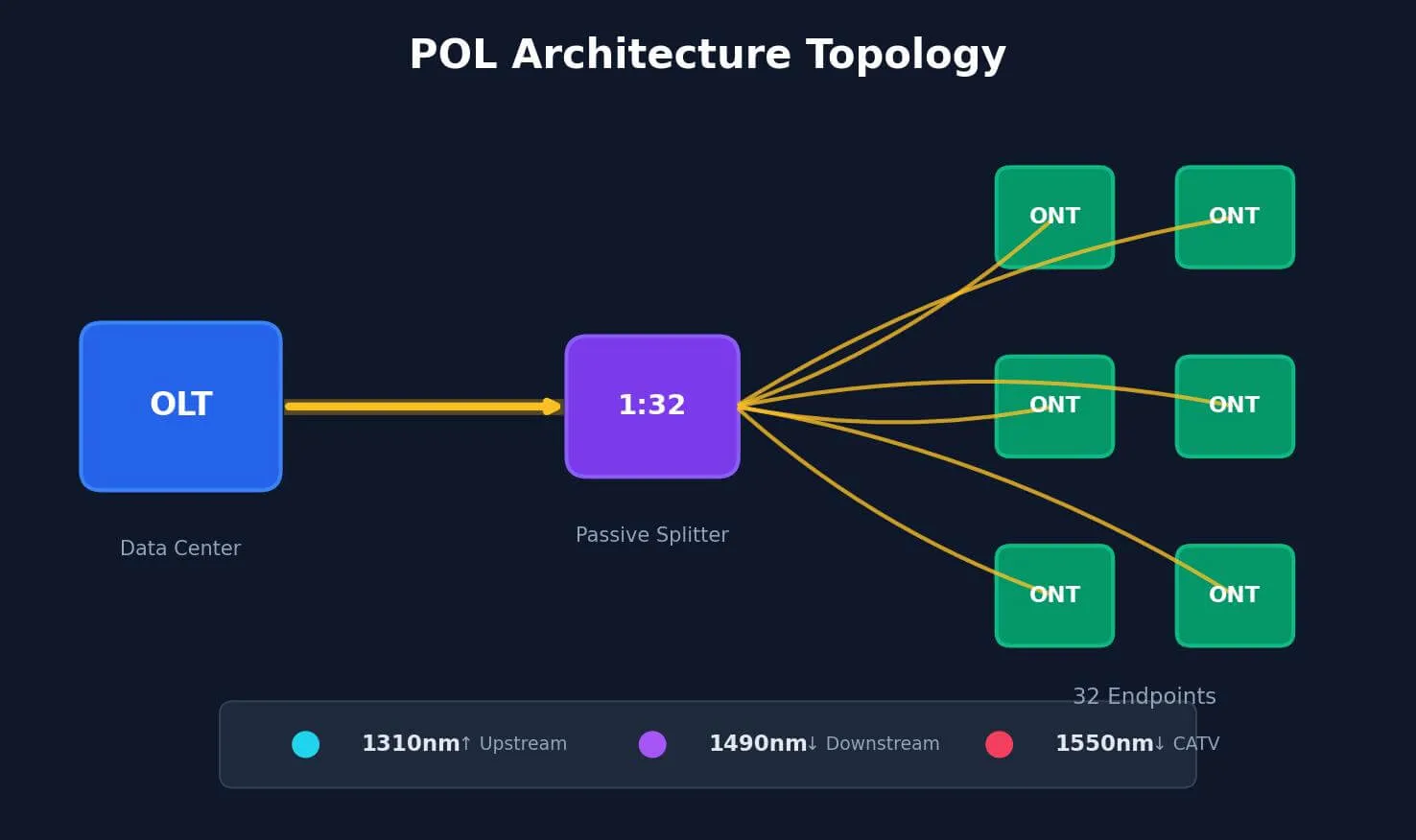

POL macht das flach. Ein zentraler OLT verbindet sich über passive Splitter mit ONTs an jedem Schreibtisch oder Raum. Keine Zwischenschalter. Keine IDF-Schränke auf jeder Etage. Nur Glasfaser, Splitter, Endpunkte.

[Rechenzentrum] → OLT → Einzelfaser → 1:32 Splitter → 32 ONTs

Stromabwärts: 1490 nm|Stromaufwärts: 1310 nm|Beides auf EINEM Faserstrang

Die Splitter sind völlig passiv. Kein Strom, keine Elektronik, nichts, woran man scheitern könnte. Das Licht des OLT trifft auf einen 1:32-Teiler und teilt sich auf 32 Standorte auf. Wie ein Gartenschlauch mit einem 32-Wege-Sprinkler – nur dass Sie Laserlicht spalten, nicht den Wasserdruck.

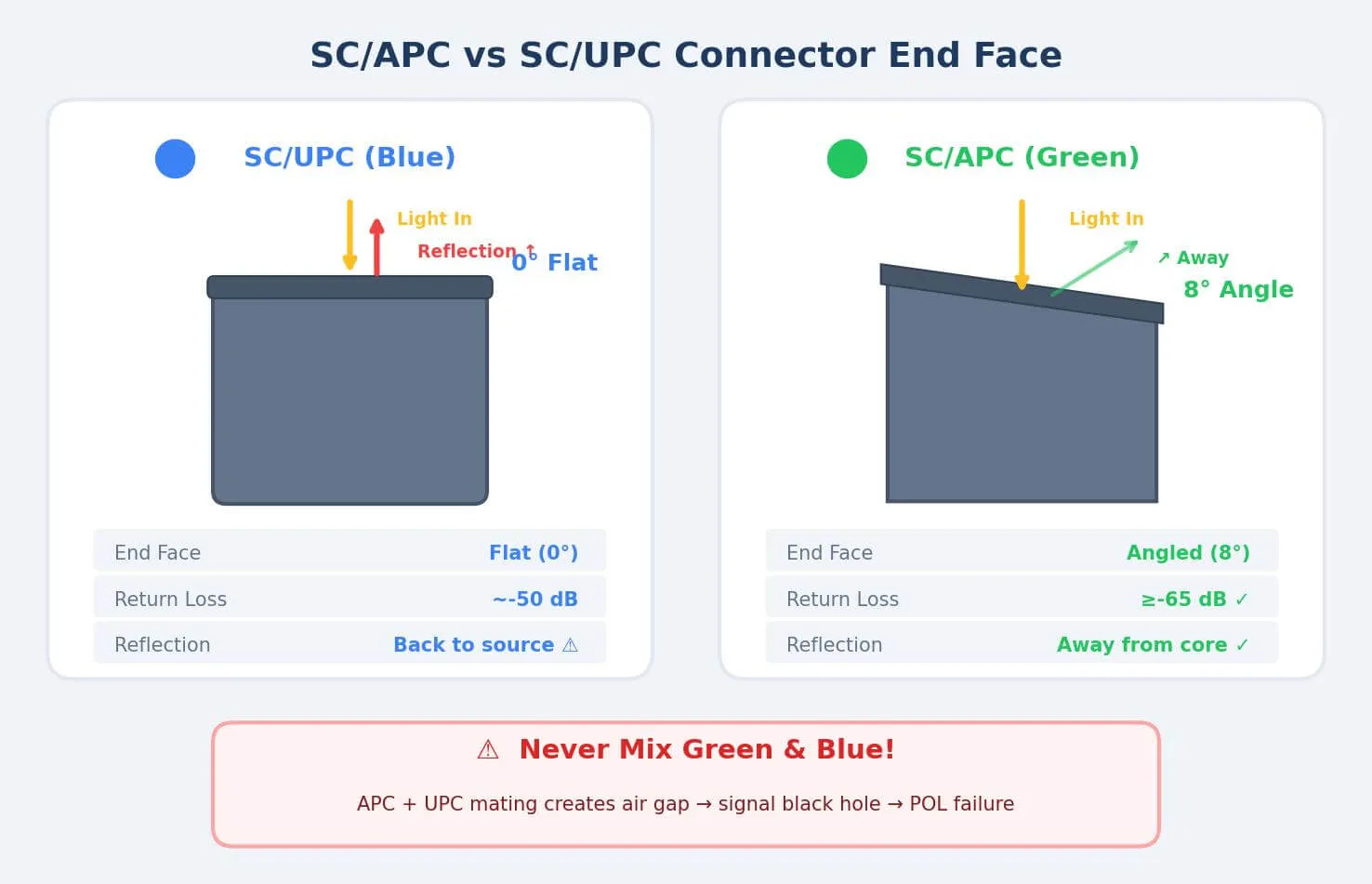

Das entscheidende Detail, das die meisten Leitfäden überspringen: POL verwendet fast überall SC/APC-Anschlüsse. „APC“ steht für „Angled Physical Contact“-Ferrule, die bei 8 Grad poliert statt flach ist. Wenn Licht auf eine flache Oberfläche (UPC) trifft, wird ein Teil davon direkt zur Quelle zurückgeworfen. Bei bidirektionalem POL erzeugen diese Reflexionen Rauschen. Über Dutzende von Verbindungspunkten häuft sich der Lärm.

Die abgewinkelte APC-Oberfläche reflektiert Reflexionen vom Kern weg. Die Rückflussdämpfung sinkt von ~-50 dB (UPC) auf -65 dB oder besser (APC). Ungefähr 30x weniger reflektiertes Licht gelangt zurück. In POL-Begriffen? Unterschied zwischen sauberem und verschlechtertem Signal.

Das TIA Fiber Optic Training Council bringt es auf den Punkt: SC/APC ist der Standard für passive optische Netzwerke, da die Rückflussdämpfungseigenschaften in bidirektionalen Systemen eine Rolle spielen. Denken Sie nicht darüber nach-raten Sie,-gehen Sie zu SC/APC.

Was passiert, wenn man Grün und Blau mischt:

Wir haben dies letztes Jahr bei einem Smart-Hotel-GPON-Projekt gesehen. Der Auftragnehmer verwendete SC/APC (grün) an den -Splitterausgängen auf Bodenebene-richtig. Aber dann gab es in den Zimmern SC/UPC-Patchkabel (blau) für die ONT-Verbindungen. Physisch ist es eingesteckt. Elektrisch? Katastrophe.

Die abgewinkelte Fläche, die auf eine flache Fläche trifft, erzeugt einen winzigen Luftspalt. Die Kontaktfläche schrumpft auf fast nichts. Die Rückflussdämpfung sinkt. Reflektierte optische Leistung löste am OLT Alarme wegen hoher -Reflexion aus. Schlimmer noch: -Wenn das 1550-nm-CATV-Signal mit höherer Leistung durchkam, führten die Luftspaltreflexionen dazu, dass ONTs in Randräumen wiederholt offline gingen. Gäste beschwerten sich. Das Management geriet in Panik. Die Lösung erforderte das erneute Ziehen der Patchkabel für 200+ Räume.

In einem rein optischen Netzwerk ist Grün-in-Blau nicht „etwas langsamer“. Es ist ein Signal-Schwarzes Loch. Dieser Anstieg der Einfügungsdämpfung um 1 dB sieht gering aus-aber bei einer 1:64-Split-Verbindung ist es der Tropfen, der das System zum Überlaufen bringt.

Echte Bereitstellungsentscheidungen

Das Rückgrat vom Rechenzentrum bis zum ersten Splitter.Das ist deine Autobahn. Alles fließt durch ihn hindurch. POL bedeutet Single Mode OS2 mit SC/APC-keine Diskussion. Aber Kabelqualität, vor-konfektioniert vs. feld-konfektioniert, Anzahl der Ersatzfasern? Es müssen noch Entscheidungen getroffen werden.

Für Läufe unter 2 km (die meisten Campus-Backbones) übernimmt Standard-OS2 die Aufgabe. Premium--verlustarme Fasern? Overkill, es sei denn, Sie verwenden extrem lange Splitterketten oder planen 25G-PON-Upgrades. Die Einfügungsdämpfung pro Stecker sollte unter 0,3 dB bleiben. -Geben Sie dies in Ihrer Angebotsanfrage an und fordern Sie Testberichte an.

Vorkonfektionierte Stammkabel kosten mehr, sparen aber Installationszeit. Für Krankenhäuser oder Universitäten, wo es auf die Minimierung von Störungen ankommt? Es lohnt sich. Neubau mit Zeitreserve? Die Feldterminierung funktioniert einwandfrei. Für einen Abschluss mit hoher -Dichte am OLT:GlasfaseranschlüsseEntwickelt für Rack-{0}Montageanwendungen erleichtern sie die Identifizierung und den Zugriff auf Ports während der Wartung.

Verteilungskabel von Splittern zu ONTs.

Hier istFTTO-Glasfaseranschlüsseinteressant werden. Nicht ein Kabel-32 Kabel von jedem Splitter zu 32 Standorten. Mit der Splitteranzahl multiplizieren. Ein mittelgroßer Campus verfügt möglicherweise über 50+ Splitter, die 1,{8}} Endpunkte bedienen. Viele Anschlüsse.

SC/APC bleibt Standard. Aber prüfen Sie zuerst Ihre ONT-Spezifikationen-Einige neuere Modelle verwenden LC/APC-Anschlüsse. Wenn ja, können Sie durchgehend LC--terminierte Kabel verlegen (sauberer) oder SC-LC-Hybridadapter am Splitter verwenden (fügt Verbindungspunkte hinzu). Wir empfehlen generell die erste Option. Jeder Adapter ist ein potenzieller Fehlerpunkt.

Warum die Qualität von Steckverbindern im großen Maßstab wichtig ist:

Ein Unterschied von 0,1 dB pro Anschluss klingt trivial. Über Hunderte von Verbindungen multiplizieren-Das ist nicht der Fall. Eine typische 1:32-POL-Architektur hat ein Gesamtdämpfungsbudget von ~28 dB. Splitter frisst 15-17 dB. Die Kabeldämpfung dauert noch ein paar mehr. Damit verbleiben etwa 8-10 dB für alle Steckerverluste. Billige Anschlüsse übersteigen Ihr Budget bei längeren Strecken.

Herkömmlicher Ethernet-Backbone (wenn Sie kein POL betreiben).Nicht jeder ist bereit für POL. Bestehende Infrastruktur sanieren? Budgetbeschränkungen? Herkömmliches Switched-Ethernet funktioniert immer noch. Allerdings unterschiedliche Faserentscheidungen.

Unter 300 Metern-Etage-zu-Etage, angrenzende Gebäude-ist OM4 Multimode mit LC-Duplex wirtschaftlich sinnvoll. Die Einsparungen bei den Transceivern (SR- vs. LR-Module) summieren sich, wenn Dutzende von Switches angeschlossen werden. Bei 300+ Metern wird die Rechnung umgedreht. Multimode-Probleme, insbesondere bei höheren Geschwindigkeiten.Single-Mode-Nutzung im Campus-NetzwerkInter-Der Aufbau von Links bietet unbegrenzten Bandbreitenspielraum. Einmal installieren, 10G, 100G, 400G unterstützen-was auch immer als nächstes kommt.

LC/UPC (nicht APC) funktioniert gut für Punkt{0}}zu-Punkt-Ethernet. Kein bidirektionales WDM, daher sind keine zusätzlichen APC-Kosten und Handhabungsaufwand erforderlich.

Desktop-Verbindungen und die Zone Enclosure-Lösung

FTTO bedeutet, dass die Glasfaser den Schreibtisch erreicht. Andere Umgebung als ein Rechenzentrum. Kabel werden getreten. Stühle rollen über sie hinweg. Reinigungspersonal stößt gegen Dinge. DerLeitfaden zur Auswahl von Glasfaser-Steckverbindernfür den Desktop legt Wert auf Haltbarkeit.

Biegeunempfindliche Fasern (BIF) sind nicht-verhandelbar. Standardfaserkabel verlieren bei engen Kurven das Signal. BIF-Griffe biegen Radien bis zu 7,5 mm-enger als Ihr kleiner Finger. Vorgefertigte Patchkabel (2 m, 3 m, 5 m) sparen Zeit im Vergleich zur Feldkonfektionierung an jedem Schreibtisch. Kostenunterschied minimal, vermeidet Schwankungen aufgrund ungünstiger Installationspositionen.

Die Open-Office-Herausforderung:

Bei einem Projekt für ein großes Internetunternehmen mit {{0}völlig offenem Bürolayout- weigerte sich der Designer, sichtbare Kabelrinnen an den Stützsäulen anzubringen. Die direkte Verlegung vom Backbone zu jedem Schreibtisch bedeutete überall Glasfaser. Es ist ein Albtraum, es aufrechtzuerhalten.

Unsere Lösung: Zoneneinhausungen im Deckenplenum oder unter dem Doppelboden. Führen Sie Multi--Glasfaser-MPO-Trunks vom Backbone zu jeder Zonenbox aus. In der Box befinden sich LC-Uniboot-Patchkabel, die 6–8 Workstations in der Nähe versorgen.

Die Auszahlung? Wenn sich Arbeitsplätze bewegen (und das tun sie immer), berühren Sie nicht die Backbone-Faser in der Decke. Tauschen Sie einfach das 3-Meter-Patchkabel an der Zonenbox aus. Die Schätzung unseres Kunden: 70 % Reduzierung der Arbeitskosten für MACs (Umzüge/Hinzufügungen/Änderungen). Das summiert sich auf über drei Jahre Büroumstrukturierung.

Kritisches Detail: In engen Zonenkästen sind LC-Uniboot- oder Push-Pull-Tab-Anschlüsse obligatorisch. Wenn 12 Patchkabel eingesteckt sind, lassen Standard-LC-Stecker nicht genug Platz für die Finger, um etwas zu entfernen. Das haben wir bei einem Nachrüstprojekt auf die harte Tour erfahren: -Wir mussten die halbe Box ausstecken, nur um an ein Kabel zu gelangen.

Die Geldfrage

Jeder fragt nach den Kosten. Die Antwort hängt von Ihrem Zeitrahmen ab. POL kostet im Voraus mehr (OLTs und ONTs sind nicht billig), spart aber bei allem anderen erheblich -insbesondere über einen Zeitraum von 10 Jahren.

Grobe Aufschlüsselung für 500 Endpunkte. Dabei handelt es sich um Branchenschätzungen und nicht um garantierte Angebote. -Ihr Kilometerstand variiert je nach Anbieter, Region und Besonderheiten.

Wo POL am meisten spart: Stellfläche und Strom. Herkömmliche Netzwerke benötigen IDF-Schränke auf jeder Etage-Schalter, USV und Klimaanlage. POL ersetzt all das durch passive Splitter, die keinen Strom und keine Kühlung benötigen und in eine an der Wand montierte Box in der Größe eines Lehrbuchs passen. In den FTTO-Dokumenten von Huawei wird eine Leistungsreduzierung von 50 -70 %- angegeben. Das ist eine Marketingzahl, man sollte sie mit angemessener Skepsis betrachten – aber die Richtung ist real. Weniger aktive Geräte bedeuten weniger Strom und weniger abzuführende Wärme.

Schmutz ist dein Feind (Die 500-Dollar-Lektion)

Etwas, das in Verkaufsbroschüren nicht hervorgehoben wird: Verschmutzung ist die häufigste Ursache für Ausfälle von Glasfasernetzwerken. Kein Geräteausfall. Kein Kabelschaden. Schmutz.

Singlemode-Fasern haben einen Kern von 9-Mikrometern. Eine für Ihr Auge unsichtbare Staubbrille blockiert mehr als 10 % der Lichtdurchlässigkeit. Fingerabdrucköl erzeugt so viel Verlust, dass eine Verbindung unterbrochen wird. In POL-Systemen mit knappen Verbindungsbudgets führt die Kontamination an einigen Punkten zu netzwerkweiten Problemen.

Aus den 500 Dollar wurden 5.000 Dollar:

Campusprojekt Südostasien. Der Kunde hat etwa 500 US-Dollar an professionellen Reinigungssets eingespart. „Benutzen Sie einfach Staubschutzkappen und seien Sie vorsichtig.“ Ermöglicht den Arbeitern die Installation ohne geeignete Inspektionsausrüstung.

Eine Woche nach der Übergabe zeigten etwa 15 % der Verbindungen unerklärlichen Paketverlust. Das Technikteam musste mit OTDR-Geräten zurückkehren, die Anschlüsse einzeln abziehen und jede Endfläche prüfen. Befund: Die meisten verunreinigten Aderendhülsen waren bei der Montage durch Staubpartikel zerkratzt worden. Irreversibler Schaden.

Endabrechnung: ~100 ausgetauschte Patchkabel (2.000 $ Material), drei Arbeitstage für zwei Techniker (3 $000+) sowie der Reputationsschaden einer fehlgeschlagenen Übergabe. Die „Ersparnis“ von 500 US-Dollar kostet sie das Zehnfache.

Die Endfläche eines Glasfasersteckers ist zerbrechlicher als ein Augapfel. Bei 400-facher Vergrößerung sieht ein Staubpartikel wie ein Krater auf dem Mond aus. Wenn Sie keine Reinigungswerkzeuge kaufen, verdreifachen Sie Ihr Budget für Reparaturen.

Eine Inspektion vor der Paarung ist obligatorisch. Ein 400-fach-Fasermikroskop kostet ein paar hundert Dollar und spart Tausende bei der Fehlerbehebung. Jeder Stecker wird vor dem Einstecken-während der Installation und bei Wartungsarbeiten überprüft. Reinigungsprotokoll: Zuerst trocken abwischen (fusselfrei), bei Bedarf nass mit 99 %igem Isopropylalkohol reinigen, erneut trocknen, erneut prüfen. Dauert 30 Sekunden. Es dauert Stunden, bis das Überspringen später diagnostiziert wird.

Planen für das, was als nächstes kommt

Campus-Glasfaser hält 15–25 Jahre. Das Kabel, das Sie heute installieren, wird auch dann noch vorhanden sein, wenn Technologien, die wir nicht erfunden haben, zum Standard werden.

Gute Nachrichten für POL: Die physikalische Schicht unterstützt die gesamte Roadmap. Das aktuelle GPON läuft im Downstream mit 2,5 Gbit/s.. 10G-PON (XGS-PON) ist bereits verfügbar. 25G-PON in Tests. 50G-PON in der Entwicklung von Standards. Alle verwenden die gleichen Glasfasern und Anschlüsse-nur OLT- und ONT-Ausrüstungsänderungen.

OFS Optics stellt fest, dass Multimode zwar die meisten Unternehmensdistanzen ausreichend bewältigt, die Bandbreitenvorteile des Singlemodes jedoch mit steigenden Datenraten deutlicher werden. Sie erkennen den Trend zum Singlemode an, da die Prämien für Transceiver sinken.

A Vollständiger optischer CampusBasierend auf einem Einzelmodus verarbeitet es Wi-Fi 7 Backhaul (Multi-Gigabit pro AP), 8K-Videoüberwachung und IoT-Dichten, die wir nicht vorhersagen können-ohne die Verkabelung zu berühren. Das ist der Wert, wenn man die Infrastruktur gleich beim ersten Mal richtig hinbekommt.

Was Sie in Ihre Angebotsanfrage aufnehmen sollten

Bei der Beschaffung von Steckverbindern für aLeitfaden zur POL-Verkabelung-konforme Bereitstellung, geben Sie diese Mindestanforderungen an:

Einfügedämpfung: Typischerweise kleiner oder gleich 0,25 dB, max. kleiner oder gleich 0,35 dB

Rückflussdämpfung (APC): Größer oder gleich 65 dB

Zwinge: Zirkonoxidkeramik

Steckzyklen: Größer als oder gleich 500 mit einer Änderung von weniger als oder gleich 0,2 dB

Dokumentation: Einzeltestergebnisse oder Chargenzertifikate

Bei geschäftskritischen Einsätzen bieten Lieferanten mit eigener Fertigung (keine Handelsunternehmen, die mehrere Fabriken beschaffen) eine konsistentere Qualität.Evolux-Faserbietet fabrikneue-Produkte mit Testdokumentation an, die für POL-Unternehmensprojekte erforderlich ist.

Budgetierbare Ersatzquoten: 5-10 % für vor-konfektionierte Baugruppen, 15-20 % für vor Ort installierbare Steckverbinder (unter Berücksichtigung von Terminierungsfehlern), 10–15 % für Patchkabel zur Handhabung von MACs im ersten Jahr.

Kurzreferenz

Der Wandel hin zuVollständiger optischer CampusDie Entwicklung der Architektur beschleunigt sich, da Unternehmen Betriebs- und Energieeinsparungen entdecken. Unabhängig davon, ob Sie POL für ein neues Gebäude einsetzen oder die herkömmliche Infrastruktur aufrüsten, bestimmen die bei der Installation getroffenen Anschlussentscheidungen die Zuverlässigkeit für die nächsten ein bis zwei Jahrzehnte. Machen Sie es gleich beim ersten Mal richtig.

Referenzen:

1. TIA Fiber Optic Training Council (tiafotc.org) - Passive optische LANs

2. OFS Optics (ofsoptics.com) - Auswahl von Singlemode- oder Multimode-Fasern

3. Huawei Enterprise (e.huawei.com) - FTTO-Lösungsdokumentation

4. FS.com Community - Diskussionen über Rückflussverluste in PON-Anwendungen
