Diese Frage wird uns oft gestellt:„Sollten wir bei der Erweiterung unseres Rechenzentrums bei LC-Anschlüssen bleiben oder auf MTP/MPO umsteigen?“Und ehrlich gesagt ist die Antwort fast nie eine einfache-oder-die-andere Wahl.

Hier ist die Sache: -Die meiste Verwirrung entsteht durch unvollständige Informationen. Sie könnten lesen, dass MTP/MPO „die 12-fache Dichte“ bietet, und denken: Großartig, lasst uns das in Angriff nehmen. Doch dann stellen Sie fest, dass Ihre vorhandenen Switches LC-Schnittstellen verwenden, Ihre Techniker in der LC-Terminierung geschult sind und plötzlich stehen Sie vor einem Hybrid-Setup, vor dem Sie niemand gewarnt hat.

Oder vielleicht haben Sie die Komponentenkosten berechnet und festgestellt, dass LC-Kabel pro Faser günstiger aussehen. WAHR. Aber haben Sie den Installationsaufwand von 6 Stunden pro 48 LC-Verbindungen im Vergleich zu 20 Minuten für die entsprechende MTP-Verbindung berücksichtigt? Hier wird das tatsächliche Kostenbild interessant.

Dieser Leitfaden geht durch die tatsächlichen Entscheidungspunkte-und nicht durch die theoretischen Informationen zum Thema „Hier ist, was jeder Anschluss ist“, die Sie auf Wikipedia finden können. Wir gehen davon aus, dass Sie die Grundlagen bereits kennen. Was Sie wahrscheinlich brauchen, ist Klarheit darüberwenn jede Technologie finanziell sinnvoll ist, wo die versteckten Kosten auftauchen und wie man die Fehler vermeidet, die wir bei anderen Teams gemacht haben.

Die Kostengleichung, über die niemand spricht

Beginnen wir mit den Zahlen, denn hier bleiben die meisten Planungsgespräche entweder stecken oder verlaufen schief.

Die Preisgestaltung von Komponenten erzählt eine irreführende Geschichte. Ja, ein vorkonfektioniertes 12-Faser-MTP-Trunkkabel kostet mehr als sechs Duplex-LC-Patchkabel mit derselben Glasfaseranzahl. Manchmal 2-3x mehr. Wenn Sie hier aufhören, scheint LC der offensichtliche Gewinner zu sein.

Die Komponentenkosten machen jedoch in der Regel nur 15–25 % der Gesamtkosten des Verkabelungsprojekts aus. Der Rest? Arbeitsaufwand, Rack-Platz, Kabelmanagement-Infrastruktur und laufende Wartung. Hier dreht sich der Vergleich um.

Eine Seite-by-Seite für eine 1.000-Faser-Bereitstellung:(Diese Zahlen basieren auf typischen US-Marktpreisen und Installationszeiten, die wir bei mehreren Projekten verfolgt haben. Ihre Zahlen können variieren, aber die Verhältnisse bleiben in der Regel gleich.)

Datenquellen: Arbeitsquoten basierend auf BICSI-Installateurumfragen 2023–2024; Rack-Platzkosten aus Colocation-Benchmarks des Uptime Institute; Komponentenpreise aus aggregierten Händlerangeboten.

Die Erkenntnis lautet nicht: „MTP/MPO gewinnt immer.“ Das ist esDer Kreuzungspunkt liegt bei etwa 400–500 Fasern. Darunter können die niedrigeren Komponentenkosten von LC den Arbeitsunterschied ausgleichen. Darüber hinaus summieren sich die Installationseffizienz- und Dichtevorteile von MTP/MPO schnell.

Unsere Meinung:Wir haben erlebt, dass sich Teams verbrennen, weil sie sich zu sehr auf die anfänglichen Quoten konzentrieren. Ein Kunde sparte 15.000 US-Dollar an Komponenten, indem er vollständig auf LC umstieg, gab dann weitere 40.000 US-Dollar für die Installation aus und hatte sechs Monate später keinen Platz mehr im Rack. Die „billigere“ Option kostete sie einen zusätzlichen Schrank und ein Wochenende für die Neuverkabelung im Notfall. Planen Sie, wo Sie in drei Jahren sein werden, nicht nur, wo Sie heute sind.

Wie „High Density“ tatsächlich aussieht

Zahlen wie „12-fache Dichteverbesserung“ werden häufig verwendet. Hier erfahren Sie, was das in der Praxis bedeutet.

Nehmen Sie ein Standard-1U-Patchpanel. Mit LC-Duplex-Adaptern können Sie 48 Ports unterbringen, was Ihnen 96 Glasfaserverbindungen ergibt. Für traditionelle Verhältnisse ziemlich dicht. Tauschen Sie nun diese LC-Adapter gegen MTP-24-Schnittstellen aus. Gleicher 1-HE-Platz, aber jetzt verarbeitet jeder Port 24 statt 2 Glasfasern. Das sind 1.152 Glasfaserverbindungen in derselben Rackeinheit.

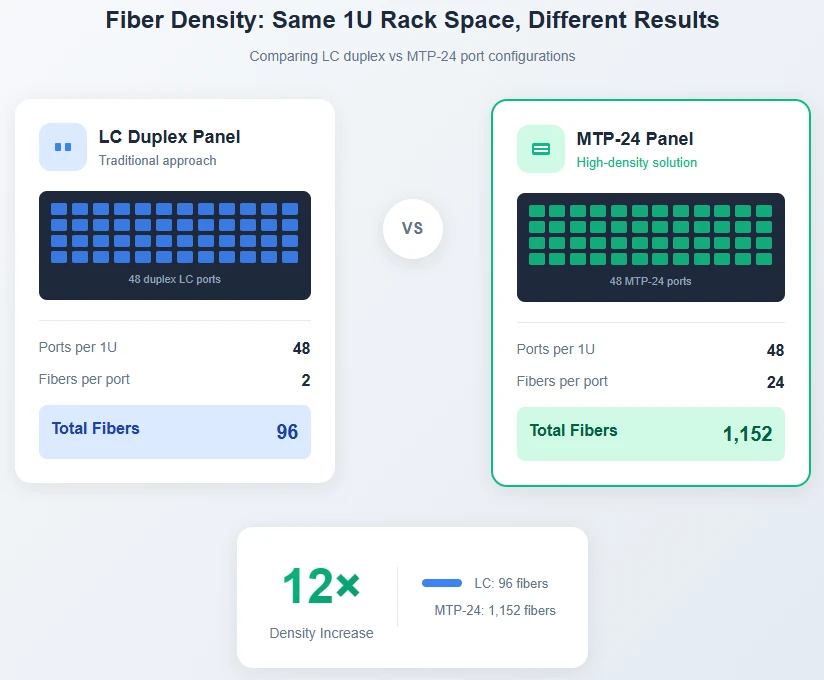

Abbildung 1: Der gleiche 1-HE-Rackplatz bietet deutlich unterschiedliche Glasfaserkapazitäten. Die MTP-24-Konfiguration erreicht die 12-fache Verbindungsdichte von LC-Duplex.

Dies ist vor allem in Umgebungen wichtig, in denen der Platz im Rack begrenzt oder teuer ist. Colocation-Einrichtungen verlangen monatlich 800 $-1.500 $ pro Rackeinheit und machen die Dichte zu einem direkten Kostenhebel. Unternehmensrechenzentren mit festen Grundrissen sind dem gleichen Druck aus einem anderen Blickwinkel ausgesetzt: Jede Rack-Einheit, die durch die Verkabelung verbraucht wird, kann nicht für die Datenverarbeitung verwendet werden.

Aber die Dichte bringt ihre eigenen Herausforderungen mit sich. Wenn eine MTP-24-Verbindung ausfällt, fallen 24 Glasfasern gleichzeitig aus, statt nur 2. Die Fehlerbehebung erfordert unterschiedliche Werkzeuge und Fähigkeiten. Das Reinigen einer 24-Faser-Endfläche ist aufwändiger als das Reinigen einer einzelnen LC-Ferrule. Dies sind keine Gründe, die man meiden sollteGlasfaserverkabelung mit hoher -Dichte-Das sind Gründe, es richtig zu planen.

Warum die meisten Rechenzentren am Ende beides nutzen

Folgendes wird in den Marketingmaterialien nicht hervorgehoben: Die meisten modernen Rechenzentren entscheiden sich nicht zwischen LC und MTP/MPO. Sie verwenden eine strukturierte Verkabelungsarchitektur, die jede Technologie dort nutzt, wo sie sinnvoll ist.

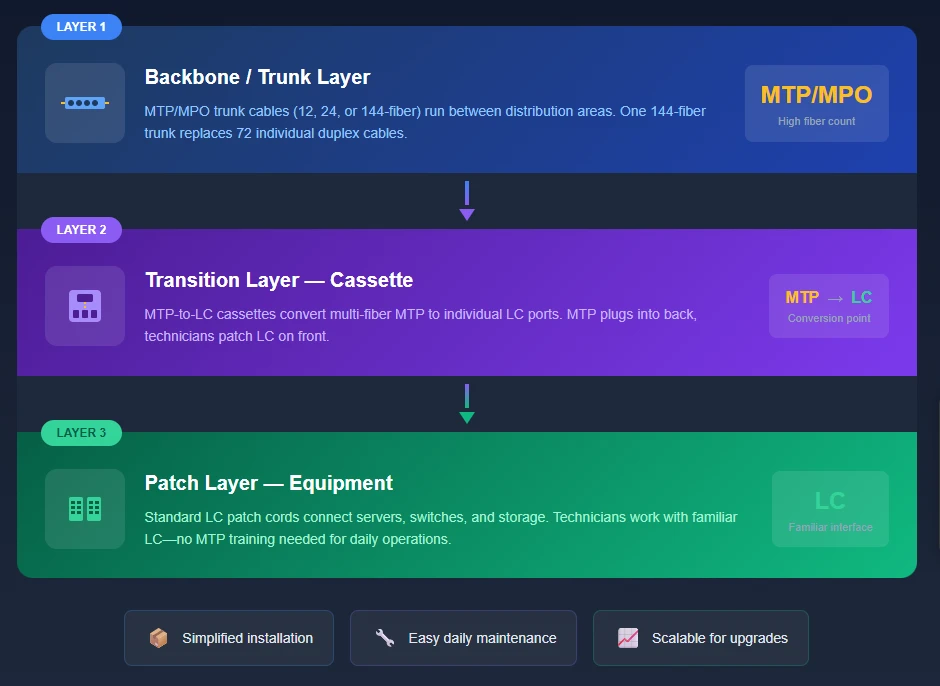

Abbildung 2: Drei-hybride Architektur - MTP/MPO-Dichte für Backbone, Kassetten für Übergang, LC-Zugänglichkeit für Patching.

Die Backbone-SchichtVerwendet MTP/MPO-Hauptkabel-normalerweise 12, 24 oder 144-Glasfaserbaugruppen-, die zwischen Hauptverteilerrahmen und den oberen-von-Rack-Standorten verlaufen. Ein 144-Faser-MTP-Trunk ersetzt die ansonsten 72 einzelnen Duplexkabel. Allein die Einsparungen bei den Kabelwegen sind erheblich, und bei der Installation müssen vorkonfektionierte Baugruppen miteinander verbunden werden, anstatt Dutzende einzelner Kabel zu ziehen und anzuschließen.

Die ÜbergangsschichtHier trifft MTP auf LC. Kassettenmodule-kleine Gehäuse mit MTP-Anschlüssen auf der Rückseite und LC-Anschlüssen auf der Vorderseite-sitzen in Glasfaser-Patchfeldern. Der MTP-Trunk wird hinten eingesteckt; Techniker arbeiten mit Standard-LC-Anschlüssen auf der Vorderseite. Dies ist die Brücke, die den Hybridansatz praktisch macht.

Die Patch-Ebeneist alles LC. Server-NICs, Speicher-HBAs und die meisten Switch-Ports verwenden Transceiver mit LC--Schnittstelle. Die Leute, die täglich -umziehen, hinzufügen und ändern, arbeiten mit vertrauten LC-Patchkabeln. Sie müssen nicht wissen oder sich darum kümmern, dass das Rückgrat hinter der Kassette MTP/MPO ist-sie sehen nur LC-Ports.

Unsere Meinung:Die Kassette ist der unbesungene Held der modernen Glasfaserinfrastruktur. Damit können Sie die Dichte- und Installationsvorteile von MTP/MPO für lange Laufzeiten nutzen und gleichzeitig die Zugänglichkeit von LC für die Verbindungen, die sich häufig ändern, beibehalten. Wenn Sie eine neue Infrastruktur aufbauen, beginnen Sie mit der Planung von der Kassette nach außen. -Welche Glasfaseranzahl benötigen Sie an jedem Rack? Das bestimmt Ihre Trunk-Spezifikationen und Ihre LC-Port-Anforderungen.

Polarität: Der Fehler, der Wochenenden kostet

Wenn es ein Thema gibt, bei dem wir die vermeidbarsten Probleme gesehen haben, dann ist es das Polaritätsmanagement in MTP/MPO-Systemen.

Bei LC-Verbindungen ist die Polarität unkompliziert. -Sie passen Tx an Rx an. Wenn Sie es vermasseln, vertauschen Sie die beiden Fasern. Dauert 30 Sekunden. Bei 12 oder 24 Fasern in einem einzigen Stecker wird die Rechnung kompliziert. Der TIA-568-Standard definiert drei Polaritätsmethoden, und deren Verwechslung führt nicht nur zum Ausfall einer Verbindung, sondern kann auch mehrere Faserpaare auf eine Art und Weise durcheinander bringen, deren Diagnose wirklich schmerzhaft ist.

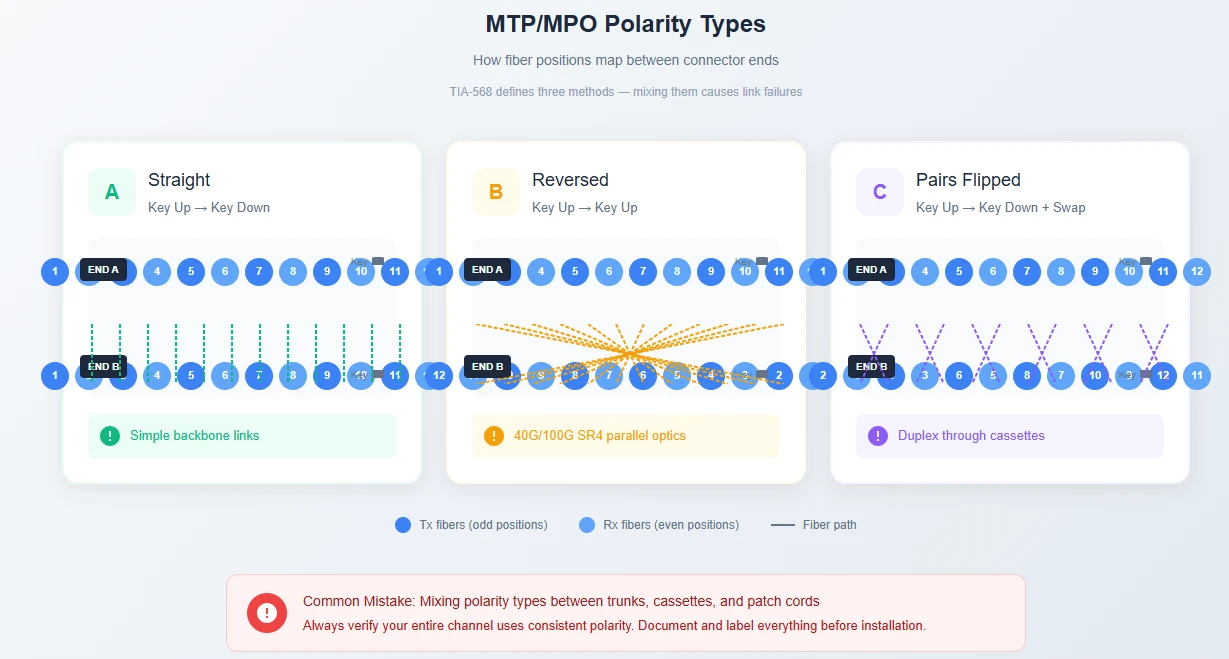

Abbildung 4: MTP/MPO-Polaritätsmethoden - Position 1-Zuordnung bestimmt die Tx/Rx-Ausrichtung. Typ B (umgekehrt) kommt am häufigsten bei Paralleloptiken vor.

Die Lösung ist nicht kompliziert-sie erfordert nurPlanung vor der Bestellung. Dokumentieren Sie Ihr Polaritätsschema. Stellen Sie sicher, dass Ihre Kassetten, Trunks und Patchkabel alle der gleichen Methode folgen. Beschriften Sie alles. Und testen Sie mit einem MPO-fähigen Tester, bevor Sie live gehen, und nicht, nachdem jemand einen Verbindungsfehler gemeldet hat.

TIA-568.3-D legt fest, dass Messleitungen einen Verlust von 0,3 dB oder mehr aufweisen sollten. Wenn Sie höhere Zahlen oder inkonsistente Ergebnisse an den verschiedenen Faserpositionen sehen, sollten Sie zunächst die Polarität überprüfen. ^[1]

Zukunftssicher-: Was 400G und 800G für Ihre Verkabelung bedeuten

Wenn Sie heute eine Infrastruktur aufbauen, die fünf bis sieben Jahre halten muss, ist die 400G- und 800G-Roadmap wichtig.

Hier ist die Flugbahn: 100G-Paralleloptik (SR4) verwendet 8 Fasern mit MTP-12-Anschlüssen. 400G DR4 verwendet den gleichen 8-Faser-Ansatz. Aber 400G SR8- und 800G-Bereitstellungen werden für höhere Leitungszahlen auf 16-Faser-MTP-Anschlüsse umgestellt.

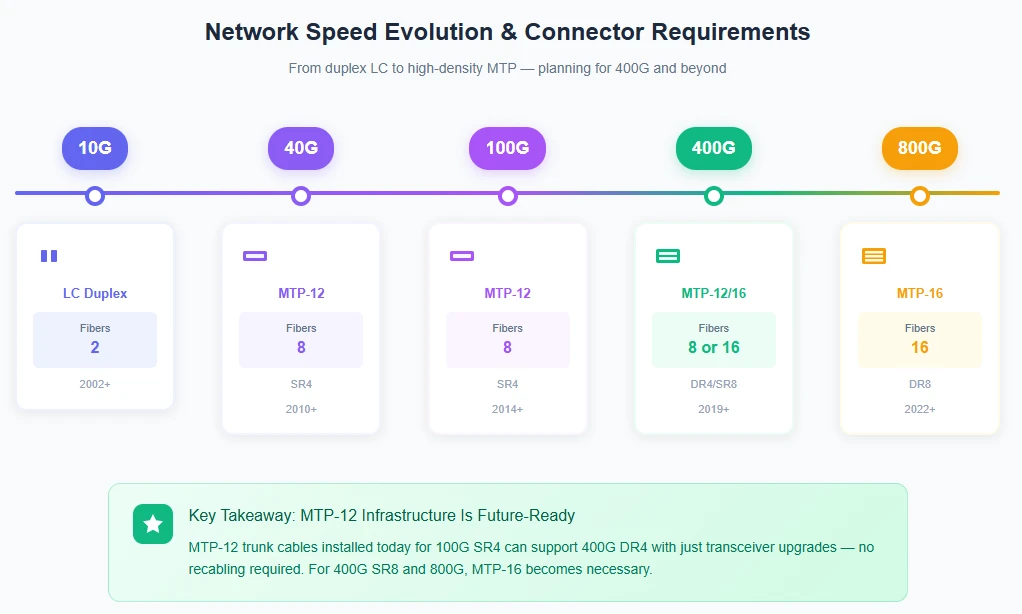

Abbildung 3: Entwicklung der Netzwerkgeschwindigkeit und entsprechende Anschlussanforderungen. Die MTP-12-Infrastruktur unterstützt Upgrades über 400G DR4; MTP-16 ermöglicht 400G SR8 und 800G.

Die praktische Auswirkung: Die MTP/MPO-Trunk-Infrastruktur, die Sie heute für 100G installieren, kann 400G DR4 mit nur Transceiver-Upgrades bewältigen-keine Neuverkabelung erforderlich. Das ist ein erheblicher Vorteil gegenüber reinen LC--Architekturen, die eine zusätzliche Anzahl von Glasfasern erfordern würden, um parallele Optik bei diesen Geschwindigkeiten zu unterstützen.

Für KI- und ML-Cluster ist dies bereits relevant. GPU-zu-GPU-Verbindungen treiben jetzt die 400G-Einführung voran, 800G steht kurz bevor. Wenn Ihre Roadmap eine ernsthafte Rechendichte beinhaltet,Glasfaserverkabelung mit hoher -Dichtemit MTP/MPO ist nicht optional-es sind Tischeinsätze.

Testen: Überspringen Sie diesen Teil nicht

Das Testen von MTP/MPO-Links ist nicht dasselbe wie das Testen von LC-Links, und der Unterschied ist nicht nur akademischer Natur.

DudürfenTesten Sie MTP-Links mit Breakout-Kabeln und einem Standard-Duplex-Tester. Verbinden Sie den Breakout mit dem MTP-Ende, testen Sie jedes Faserpaar einzeln mit Ihrem OLTS, wiederholen Sie den Vorgang für alle Positionen. Bei einem 12-Faser-Stecker sind das 6 Testzyklen pro Ende. Multiplizieren Sie dies mit jeder Verbindung in Ihrer Installation, addieren Sie die Einrichtungszeit für Referenzkabel und Sie sehen einen Testprozess, der 5-10x länger dauert als nötig.

Moderne MPO-spezifische Tester (wie der Fluke MultiFiber Pro) scannen alle Faserpositionen gleichzeitig. Aus genau diesem Grund empfiehlt der Testleitfaden IEC TR 61282-15 jetzt Tester mit nativen MPO-Schnittstellen-Die Zeitersparnis ist enorm und Sie eliminieren den fehleranfälligen Schritt der Verwaltung mehrerer Breakout-Verbindungen. ^[2]

Testen Sie alles nach der Installation, bevor Sie Links in die Produktion überführen. Verunreinigungen und Polaritätsfehler lassen sich viel einfacher beheben, wenn die Racks nicht unter Spannung stehen und Ihnen das Betriebsteam nicht im Nacken sitzt.

Die richtigen Komponenten finden

Nicht alle MTP/MPO-Anschlüsse sind gleich. Den Standard-MPO-Stecker (gemäß IEC 61754-7) gibt es seit den 1990er Jahren. Die markenrechtlich geschützte Version von MTP-US Conec bietet mehrere Verbesserungen, die für die Moderne von Bedeutung sindGlasfaserverkabelung mit hoher -Dichte:

Schwimmendes Ferrulen-DesignVerbessert die Ausrichtung des physischen Kontakts, was besonders wichtig ist, wenn Sie mehr Fasern hinzufügen

Metallstiftklemmen(im Vergleich zu Kunststoff bei generischem MPO) reduzieren Stiftbrüche bei wiederholten Steckzyklen

Engere Fertigungstoleranzenliefern einen geringeren und gleichmäßigeren Einfügungsverlust-typische Spezifikationen sind 0,15-0,35 dB für verlustarmes MTP gegenüber . 0.25-0.50 dB für Standard-MPO

MTP und MPO sind physikalisch kompatibel.{0}Sie können einen MTP-Anschluss problemlos mit einem generischen MPO verbinden. Aber bei kritischer Infrastruktur rechtfertigt der Leistungsunterschied den Aufpreis.

Bei der BeschaffungGlasfaseranschlüsseund Baugruppen suchen Sie nach Lieferanten, die für jedes Kabel individuelle Testberichte bereitstellen. Allgemeine „erfüllt die Spezifikation“-Angaben sind weniger nützlich als tatsächliche Messwerte. Sie möchten Einfügedämpfungsdaten sehen, die zeigen, welche spezifischen Fasern welche Werte erreichen.-So erkennen Sie Probleme, bevor sie Ihren Installationsort erreichen.

Installationspraktiken, die Rückrufe verhindern

Einige Installationsdetails sind unverhältnismäßig wichtig:

Sauberkeit ist alles.Ein 1-Mikron großer Staubpartikel auf einer Einzelfaser-LC-Ferrule wirkt sich auf eine Verbindung aus. Das gleiche Partikel auf einer MTP-24-Ferrule kann mehrere Faserkerne gleichzeitig schädigen. Überprüfen Sie die Endflächen immer mit einem Glasfaserendoskop (mindestens 200-fache Vergrößerung) und reinigen Sie sie vor jedem Zusammenstecken mit geeigneten Werkzeugen. Die wenigen zusätzlichen Minuten pro Verbindung ersparen später stundenlange Fehlerbehebung.

Biegeradius beachten.Die 10x-Außendurchmesser--Regel gilt sowohl für LC- als auch für MTP/MPO-Kabel. Engere Biegungen erhöhen den Einfügungsverlust und können Mikrobrüche verursachen, die sich Monate nach der Installation als zeitweise auftretende Ausfälle bemerkbar machen. Verwenden Sie geeignete Kabelmanagement--vertikale Manager und horizontale Führungen-, die den Radius im gesamten Pfad beibehalten.

Geschlechter richtig zuordnen.MTP/MPO-Steckverbinder gibt es in den Konfigurationen Stecker (mit Führungsstiften) und Buchse (mit Stiftlöchern). Geräteanschlüsse sind immer männlich, daher benötigen Kabel zum Anschluss an Geräte weibliche Enden. Trunk--zu-Trunk-Verbindungen verwenden normalerweise einen Stecker-zu-Stecker mit einem Buchsen--zu-weiblichen Adapter. Das Erzwingen unterschiedlicher Geschlechter beschädigt die Führungsstifte-und der Austausch beschädigter Steckverbinder-vorkonfektionierter Baugruppen ist teuer.

Verschließen Sie alles.Staubschutzkappen gibt es aus einem bestimmten Grund. Jeder nicht aktiv genutzte Anschluss sollte abgedeckt werden. Es ist eine einfache Angewohnheit, die die häufigste Ursache für Verbindungsprobleme verhindert.

Was sollten Sie also eigentlich tun?

Anstatt eine generische „Es kommt darauf an“-Schlussfolgerung anzubieten, finden Sie hier einen praktischen Entscheidungsrahmen, der auf den Parametern basiert, die tatsächlich die Entscheidung beeinflussen.

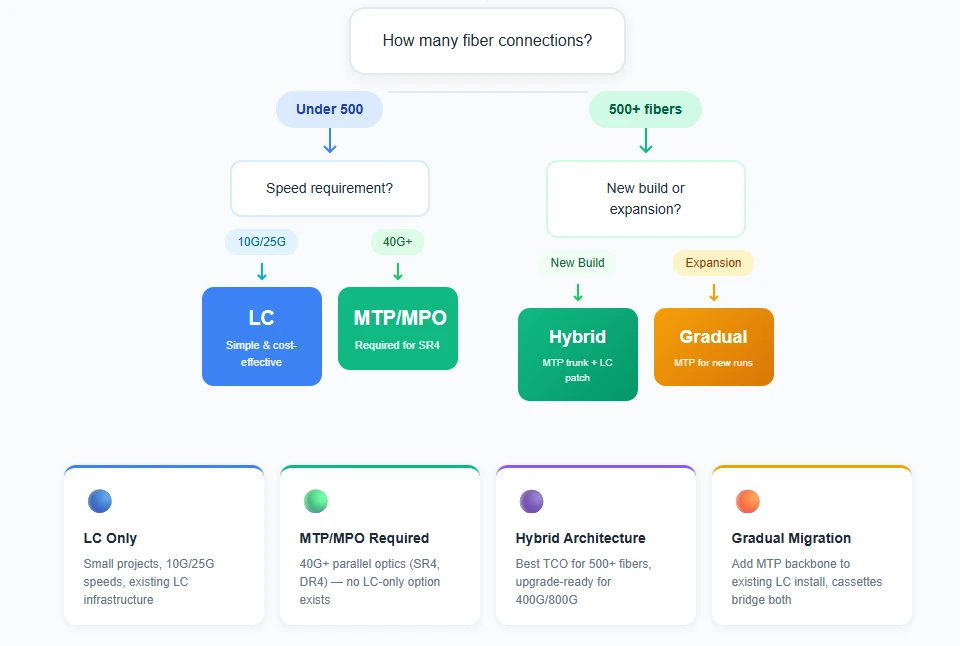

Abbildung 5: Entscheidungsrahmen - Passen Sie Ihre Projektparameter an den richtigen Verkabelungsansatz an.

Das Flussdiagramm erfasst die wichtigsten Entscheidungspunkte, aber hier ist die Logik dahinter: Die Anzahl der Verbindungen legt die Basislinie fest (TCO-Crossover findet bei etwa 400–500 Fasern statt), Geschwindigkeitsanforderungen können diese Basislinie außer Kraft setzen (40G+ Paralleloptiken erfordern MTP/MPO unabhängig von der Skalierung) und der Projekttyp beeinflusst die Implementierungsstrategie (neue Builds können von Grund auf optimiert werden; Erweiterungen erfordern Abwärtskompatibilität).

Die richtige Antwort hängt von Ihren spezifischen Zahlen-Verbindungszahlen, Geschwindigkeitsanforderungen, Platzbeschränkungen im Rack und Arbeitskosten ab. Führen Sie Ihre eigene TCO-Analyse mit echten Angeboten durch. Hinweise zu Komponentenspezifikationen und kundenspezifischen Baugruppen finden Sie unterKontaktieren Sie das professionelle Team von EVOLUXum Ihnen bei der Anpassung der Produkte an Ihre speziellen Bereitstellungsanforderungen zu helfen.

Letzter Gedanke:Die Verkabelungsinfrastruktur hat in der Regel eine Lebensdauer von 10-15 Jahren. Die Technologieentscheidungen, die Sie heute treffen, werden Geräte unterstützen, die es noch nicht gibt. Bauen Sie mehr Kapazität ein, als Sie für nötig halten – die zusätzlichen Kosten einer höheren Faseranzahl sind jetzt viel geringer als die Kosten für eine spätere Neuverkabelung.

Referenzen

[1] TIA-568.3-D, Standard für Glasfaserverkabelung und -komponenten. Verband der Telekommunikationsindustrie, 2016.

[2] Fluke Networks, „Multi-fiber Push On (MPO) Connectors“, Technische Referenz. https://www.flukenetworks.com/expertise/learn-about/multi-fiber-push-mpo-anschlüsse

Hinweis zu den Daten:Bei den Kostenangaben in diesem Artikel handelt es sich um Schätzungen, die auf US-Marktbedingungen und typischen Projektumfängen basieren. Die tatsächlichen Kosten variieren je nach Region, Anbieter und Projektspezifikationen. Die Spezifikationen für Einfügungsdämpfung und Rückflussdämpfung stellen typische Herstellerdaten dar; Überprüfen Sie vor dem endgültigen Entwurf immer die aktuellen Datenblätter. Die Kostenvergleichstabelle stellt repräsentative Szenarien dar.{{5}Ihre spezifische Situation kann je nach lokalen Lohnsätzen, Einrichtungskosten und Anbieterpreisen abweichen.
