Bei der Auswahl eines Glasfaser-Patchpanels -, das oft als ODF oder optischer Verteilerrahmen - bezeichnet wird, geht es selten nur darum, die Anzahl der Fasern einer Zeile in einem Angebot zuzuordnen. In einem echten Telekommunikationsraum, einem FTTH-Zugangsnetzwerk, einem Unternehmens-LAN oder einem Rechenzentrum muss das Panel außerdem das eingehende Kabel befestigen, Spleiße schützen, Adapter halten, Patchkabel verlegen, deutliche Etiketten tragen und Raum zum Wachsen lassen. Wenn Sie diese Angaben falsch machen, kostet Sie ein billig-aussehendes Panel stillschweigend Zeit bei der Installation und bei jedem zukünftigen Upgrade.
Dieser Leitfaden wurde aus der Perspektive der Auswahl und Bereitstellung passiver Glasfaserkomponenten für FTTH-, Telekommunikations- und Rechenzentrumsprojekte verfasst. Es geht durch die Entscheidungen, die vor Ort wirklich wichtig sind - Kapazität, Montage, Adapter, Spleißen und Kabelmanagement - und endet mit Auswahlmatrizen, einer RFQ-Checkliste und einer Inspektionscheckliste, die Sie bei Ihrem nächsten Einkauf wiederverwenden können.
Was ist ein Glasfaser-Patchpanel/ODF?
Ein Glasfaser-Patchpanel ist eine Glasfaser-Managementeinheit, die zum Abschließen, Organisieren, Spleißen, Verbinden und Schützen von Glasfasern verwendet wird. Sie finden es in Telekommunikationsräumen, Rechenzentren, FTTH-Zugangsnetzen, Unternehmensnetzwerken und Kommunikationsschränken.
In der alltäglichen Projektsprache werden „Glasfaser-Patchpanel“, „Glasfaser-Patchpanel“, „ODF“ und „optischer Verteilerrahmen“ oft synonym verwendet. Das mechanische Design variiert, aber die Aufgabe ist dieselbe: Glasfaserverbindungen einfacher zu verwalten, zu testen, zu warten und zu erweitern. Wenn Sie eine umfassendere Aufschlüsselung der Unterschiede zwischen den Begriffen wünschen, ist dieser Vergleich eineODF im Vergleich zu einem Patchpanelin Glasfasersystemen ist ein guter Anfang.

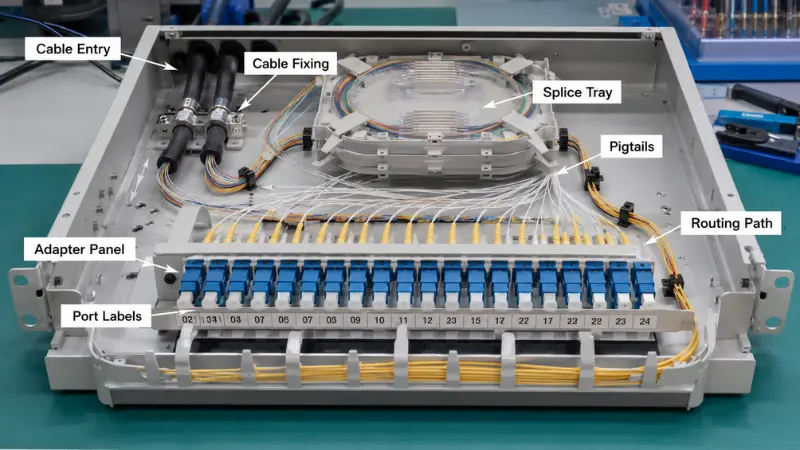

Ein typisches Glasfaser-Patchpanel vereint mehrere Elemente:
- -Adapterplatten, die die SC-, LC-, FC- oder MPO-Koppler aufnehmen
- -Spleißkassetten, die Fusionsspleiße schützen und überschüssige Fasern aufbewahren
- -Glasfaser-Pigtails, die mit dem eingehenden Kabel verschmolzen sind
- -Kabelbefestigungspunkte und Einführungsöffnungen zur Zugentlastung
- -Interne Routing-Pfade, die den Biegeradius beibehalten
- -Ein Patchkabel-Verwaltungsbereich auf der Vorderseite
- -Portbezeichnungen oder -identifikation
-
Warum ist die Wahl des richtigen Glasfaser-Patchpanels wichtig?
Das Patchpanel macht normalerweise nur einen kleinen Teil des gesamten Netzwerkbudgets aus, hat jedoch einen großen Einfluss auf die Installationsqualität und die jahrelange Wartung danach. Mit einem für den Standort geeigneten Panel können Installateure die Fasern sauber verlegen, Spleißpunkte schützen, Biegebelastungen kontrollieren und jeden Anschluss schnell finden. Eine schlecht gewählte Option führt zu überfülltem Routing, umständlicher Wartung, fehlender Kapazität und einem unordentlichen Patchfeld.
Bevor Sie sich für ein Modell entscheiden, sollte es drei klare Fragen beantworten: Kann es die Glasfaseranzahl tragen, die Sie jetzt benötigen, kann ein Techniker es problemlos installieren und warten und kann es mit dem Netzwerk wachsen, anstatt herausgerissen und ersetzt zu werden? Wenn eine Antwort „Nein“ lautet, wird ein niedrigerer Aufkleberpreis dies selten wettmachen.
Wichtige Faktoren, die bei der Auswahl eines Glasfaser-Patchpanels zu berücksichtigen sind

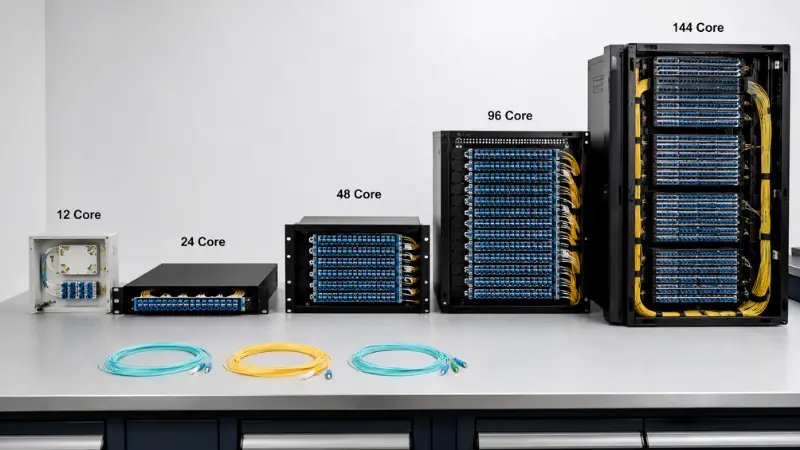

Faseranzahl und Portkapazität
Die Faserzahl ist die erste Zahl, die die meisten Käufer überprüfen. Gängige ODF-Konfigurationen laufen mit 12, 24, 48, 72, 96 und 144 Kernen. Ein kleiner FTTH-Verteilungspunkt kann mit einer Wandmontagedose mit 12 - oder 24 Kernen ausreichen; Ein Telekommunikationsraum oder ein Unternehmenskern landet häufig auf Rackpanels mit 24 oder 48 Kernen. und Rechenzentren oder Backbone-Punkte mit hoher Dichte tendieren zu 96 oder 144 Kernen.
Der Fehler besteht darin, das Panel genau auf die heutige Faserzahl zu dimensionieren. Eine praktikable Faustregel istaktuelle Fasern + freie Kapazität + Rack-Platz: Nehmen Sie die Fasern, die Sie jetzt terminieren, fügen Sie Spielraum für die Verbindungen hinzu, die Sie vernünftigerweise vorhersehen können, und prüfen Sie dann, wie hoch Ihre Rack-Höhe tatsächlich ist. Wenn bei einem Projekt 24 Fasern beleuchtet werden, der Standort aber wahrscheinlich verdoppelt wird, kostet ein 48-adriges Panel in der Regel weitaus weniger als der Arbeitsaufwand für den späteren Austausch der Einheit.
Als Ausgangspunkt:
- Kleiner Zugangspunkt - 12 bis 24 Kerne
- Standard-Telekommunikationsraum - 24 bis 48 Kerne
- Größerer Verteilungspunkt - 72 auf 96 Kerne
- Hoch-Backbone oder Rechenzentrum mit - 96 Kernen und mehr

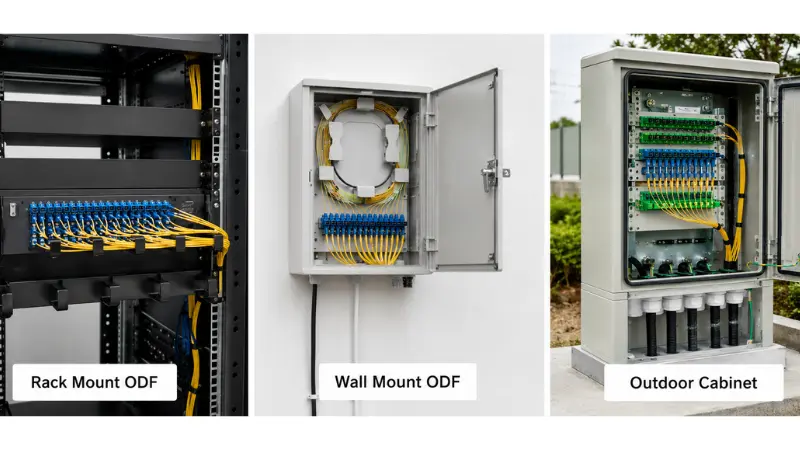

Rackmontage, Wandmontage oder Installation im Freien

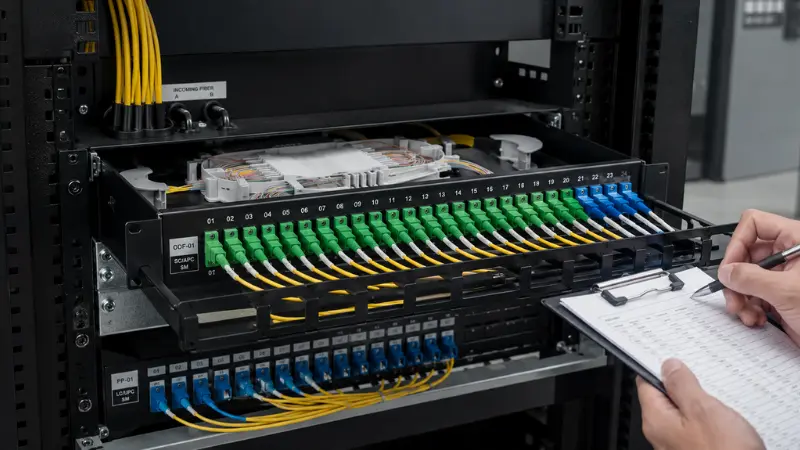

Vor allem die Installationsumgebung bestimmt die Form des Panels. Ein 19-Zoll-Glasfaser-Patchpanel für die Rackmontage passt problemlos in Standard-Racks neben Switches, OLTs und Übertragungsgeräten und dominiert daher in Telekommunikationsräumen und Rechenzentren. Ein wandmontiertes ODF eignet sich für Standorte ohne Rack - FTTH-Zugangspunkte, kleine Gebäudenetzwerke, Korridorverteilungspunkte und Zweigstellen. Ein Glasfaserverteilerschrank für den Außenbereich eignet sich für Straßenverteiler und Halbaußenstandorte, bei denen es auf Abdichtung, mechanische Festigkeit und Kabeleinführung weitaus wichtiger ist als darauf, wie kompakt oder aufgeräumt der Kasten aussieht.
Legen Sie den Standort fest, bevor Sie sich entscheiden: in einem 19-Zoll-Rack, an einer Wand, in einem Telekommunikationsschrank, in einem Zugangspunkt im Freien oder in einer Reihe von Rechenzentren mit hoher Dichte. Wenn das Panel im Freien aufgestellt wird, betrachten Sie den Schutz vor eindringendem Eindringen als eine zwingende Anforderung und nicht als eine nette -zu{5}}Muss -. Achten Sie auf eine angegebene IP-Schutzart, ein UV-beständiges Gehäuse und ordnungsgemäß abgedichtete Verschraubungen und bestätigen Sie dies zusätzlichIhr Innen- und Außenkabel ist installiert.
1U, 2U oder höher: Auswahl der Rackhöhe
Bei Rack-Panels ist die Höhe eine eigene Entscheidung und nicht nur eine Funktion der Faseranzahl. Ein 1U-Glasfaser-Patchpanel spart am meisten Platz im Rack und ist die Standardeinstellung für Rechenzentrumsreihen. Allerdings kann sich dasselbe 1U, das bequem 24 LC-Duplex-Ports unterbringt, beengt anfühlen, wenn Sie versuchen, Spleißkassetten hinzuzufügen und Patchkabel an der Vorderseite zu verlegen. Wenn Sie auf 2U aufrüsten, gewinnen Sie Arbeitsraum: tiefere Fächer, einfacheres Aufwickeln schlaffer Glasfasern und ein vorderes Patchfeld, das Ihnen beim Verschieben, Hinzufügen und Ändern nicht im Weg steht.
Eine einfache Möglichkeit zur Entscheidung: Wählen Sie 1U, wenn die Dichte Priorität hat und das Panel größtenteils aus vorgefertigten Patches besteht; Wählen Sie 2U oder höher, wenn das gleiche Panel auch Feldspleißen, größere Pigtail-Bündel oder häufige Neukonfigurationen beherbergen muss. Einer der häufigsten Größenfehler besteht darin, nur die Ports zu zählen und den Platz zu ignorieren, den diese Ports hinter und vor den Adaptern benötigen.
Fester Typ vs. gleitender Typ
Rackplatten gibt es in fester und verschiebbarer Ausführung. Eine feste Rackmontageplatte ist einfacher, stabiler und in der Regel kostengünstiger - eine sinnvolle Wahl, bei der die Fasern einmal angebracht und selten wieder berührt werden. Eine verschiebbare Platte lässt sich auf Schienen nach vorne ziehen, sodass ein Techniker die Spleißkassetten, Adapter und die interne Verkabelung erreichen kann, ohne etwas aus dem Rack ausbauen zu müssen.
Der Kompromiss-besteht zwischen echtem Geld und Echtzeit. An Standorten, an denen Ports häufig neu konfiguriert werden, können Sie mit einem verschiebbaren Fach an den Anschlüssen arbeiten, ohne das gesamte Panel aus dem Rack entfernen zu müssen, was bei einem ausgelasteten Rahmen eine halbstündige Arbeit in ein paar Minuten verwandeln kann. Für einen Low-Touch-Link, der jahrelang unberührt bleibt, ist das feste Panel das bessere Preis-Leistungs-Verhältnis. Wählen Sie Gleitschienen, wenn häufig Wartung, Tests oder Upgrades anfallen; Wählen Sie „Fest“, wenn dies nicht der Fall ist.
Adaptertyp: SC, LC, FC oder MPO
Der Adapter muss zu den Anschlüssen passen, die bereits in Ihrem Netzwerk vorhanden sind. Sie müssen diese Entscheidung also anhand der Kabel, Pigtails und Geräteanschlüsse bestätigen und nicht raten.
SC-Adapter bleiben das Arbeitstier für FTTH-, FTTx- und Telekommunikationszugänge. Bei PON und FTTH ist SC/APC die übliche Wahl, da die um 8-Grad abgewinkelte Endfläche Streulicht zurück in die Ummantelung statt in den Kern reflektiert und so die Rückflussdämpfung niedrig hält – genau das, was passive optische Splitter benötigen. SC/UPC wird in anderen Standardverbindungen angezeigt, bei denen dieser Winkel nicht erforderlich ist. Der Lack ist nicht austauschbar: APC paart sich nur mit APC, und wenn man eine APC-Ferrule gegen eine UPC-Ferrule drückt, werden beide beschädigt. Wenn die polnische Frage für Sie neu ist, lesen Sie diese Erklärung weiterdie Unterschiede zwischen PC, UPC und APCstellt es klar dar. Rückflussdämpfung und Einfügungsdämpfung selbst werden nach unten eingestuftIEC-Standards für GlasfaserverbindungenDies ist die Referenz, auf die das Datenblatt Ihres Lieferanten zurückgehen sollte.
LC-Adapter dominieren Rechenzentren und Geräte mit hoher -Dichte, da der LC-Anschluss etwa halb so viel Platz einnimmt wie der SC. Dieser Größenunterschied ist der springende Punkt: Ein LC-Duplex-Panel passt weit mehr Ports in die gleiche 1U als ein SC-Panel, was wichtig ist, wenn jede Rack-Einheit umkämpft ist. Die meisten Switch- und Transceiver-Ports - SFP-, SFP+-, QSFP-Breakouts - enden in LC, daher folgt das Panel normalerweise der Ausrüstung.
FC-Adapter mit ihrer Gewindekupplung werden immer noch in einigen Telekommunikations-, Test- und Mess- oder Legacy-Positionen verwendet, wo eine Schraubverbindung Vibrationen widersteht. MPO/MTP-Adapterfelder sind wieder eine andere Kategorie: Sie tragen 8, 12 oder 24 Fasern in einer einzigen Ferrule und sind dazu da, hoch-dichte und vor-konfektionierte Verkabelungen praktisch zu machen und Trunk--und-Kassettensysteme im Rechenzentrum zu versorgen. Wenn Sie Dichteoptionen für einen dichten Aufbau abwägen, ist dieser praktische Leitfaden hilfreichVergleich von LC mit MTP/MPOist es wert, zuerst gelesen zu werden.
Bevor Sie bestellen, klären Sie einige Dinge: Steckertyp (SC, LC, FC, ST, MPO/MTP); Politur (UPC oder APC); Simplex-, Duplex- oder Quad-Adapter;Single--Modus oder Multimode(diese sind in einem Link nicht mischbar); und ob das Panel mit Adaptern und Pigtails bestückt oder unbestückt geliefert wird. Eine schnelle Entscheidungsabkürzung:
- WählenSC/APCfür PON, FTTH und die meisten Zugangsverteilungen.
- WählenLC, normalerweise Duplex, wenn die Portdichte oder der Switch-{0}}seitige Abschluss das Design bestimmen.
- WählenFCNur wenn eine vibrationsbeständige Schnittstelle mit Gewinde spezifiziert ist.
- WählenMPO/MTPfür Backbone-Trunks und vor-konfektionierte-Verkabelung mit hoher Dichte.
Geladenes vs. entladenes Patchpanel
Eine Frage, die Käufer überrascht, ist, ob das Panel ankommtgeladenoderentladen. Ein bestücktes Glasfaser-Patchpanel wird mit montierten Adaptern und häufig bereits vorinstallierten Pigtails geliefert, sodass das Außendienstteam nur noch spleißen und patchen muss. Ein unbeladenes Glasfaser-Patchpanel ist ein leeres Chassis: Sie fügen die Adapterplatten und Pigtails selbst hinzu, was die Flexibilität bietet, Steckertypen zu mischen oder die Konfiguration zu ändern, aber die Montagezeit vor Ort erhöht.
Wählen Sie ein beladenes Panel, wenn der Steckertyp festgelegt ist, die Volumina wiederholbar sind und Sie den Arbeitsaufwand vor Ort minimieren möchten. Wählen Sie „Unloaded“, wenn das Projekt noch offene Variablen - verschiedene Poliertypen über Standorte hinweg, einen Übergang zwischen Connector-Standards oder den Wunsch hat, ein Gehäuse auf Lager zu halten und es nach Bedarf zu bestücken. Wenn Sie immer noch darüber entscheiden, wie diese Fasern überhaupt terminiert werden, ist dieser Vergleich hilfreichschnelle Steckverbinder gegen Fusionsspleißenist ein nützlicher Begleiter. Geben Sie in jedem Fall den Lieferantenstatus „Beladen“ oder „Entladen“ explizit im Angebot an, denn „Patch Panel“ allein sagt Ihnen nicht, was in der Box enthalten ist.
Spleißanforderungen und Spleißkassettendesign
Einige Panels patchen nur vor-konfektionierte Kabel; andere müssen eingehende Glasfasern spleißen. Wenn das optische Kabel vor Ort mit Pigtails verschmolzen werden muss, benötigt das Panel genügend Spleißkassetten, Spleißhülsen und Stauraum, um die Faser ohne enge Biegungen aufzuwickeln. Ein Außenkabel mit losen Röhren bringt beispielsweise lange Adern mit sich, die einen Platz zum Aufstellen benötigen, so dass ein Kabelkanal, der für ein ordentliches Kabel im Innenbereich geeignet ist, im Feld überfordert sein kann.
Die Fachkapazität ist das Detail, das die Leute überspringen. Ein einzelnes Fach enthält normalerweise eine feste Anzahl von Spleißen und Schutzhüllen. Wird dieser Wert überschritten, fangen die Techniker an, Fasern zu stapeln, was die spätere Wartung erschwert und genau die Spleißstellen gefährdet, die Sie schützen möchten. Bestätigen Sie, wie viele Fasern gespleißt werden sollen, ob genügend Schalen mit etwas Reserve vorhanden sindZöpfeenthalten sind oder separat bestellt werden müssen und dass das Fach auch dann noch erreichbar ist, wenn die Platte voll ist. Wenn Sie den Hintergrund zum Join selbst erfahren möchten, finden Sie in dieser Übersicht ErläuterungenDer Zweck des Fusionsspleißens.
Bei vorkonfektionierten Kabeln sind Spleißkassetten unter Umständen überflüssig und der Schwerpunkt verlagert sich stattdessen auf Adapterplatten, Kabelbefestigung und Patchkabelführung auf der Vorderseite-.
Kabeleinführung, -führung und -biegeradius
Genügend Ports sind nicht dasselbe wie gutes Glasfasermanagement. Das Panel muss außerdem den problemlosen Eintritt, die Verlegung und den Ausgang von Kabeln und Patchkabeln zulassen. Überprüfen Sie zuerst die Einführungsrichtung im Vergleich zum Standort - Einige Panels nehmen das Kabel von der Rückseite auf, andere von der Seite oder von oben, und Außenschränke benötigen versiegelte Verschraubungen. Rack-Paneele sollten Ihnen einen Befestigungspunkt und eine Zugentlastung bieten, damit das Gewicht des eingehenden Kabels niemals an den Spleißen zieht.
Im Inneren benötigen die Fasern einen freien Weg, und Patchkabel dürfen den Zugang zu den Adaptern oder Fächern nicht blockieren. Bei der Verlegung muss auch der Biegeradius berücksichtigt werden: Wenn die Faser enger als ihr Nennwert gebogen wird, erhöht sich die Einfügungsdämpfung und es kann mit der Zeit zu Rissen im Glas kommen. Anstatt einer Zahl zu vertrauen, die Sie irgendwo lesen, befolgen Sie den vom Hersteller des Kabels und Steckverbinders angegebenen Mindestbiegeradius - Biegung-unempfindliche Fasern, die im definiert sindITU-T G.657Die Empfehlung toleriert eine strengere Streckenführung, aber das Datenblatt und nicht Vermutungen sind die Autorität. Ein Panel, das dies gut bewältigt, bietet Ihnen Befestigungspunkte, eine reibungslose interne Verlegung, eine freie Lagerung und eine saubere Trennung zwischen eingehendem Kabel undPatchkabelund Platz, um tatsächlich zur Wartung greifen zu können.
Kennzeichnung und zukünftige Erweiterung
Die Kennzeichnung wird bei der Beschaffung ignoriert und wird dann kritisch, wenn jemand zum ersten Mal einen Stromkreis unter Druck aufspüren muss. Eine eindeutige Portidentifizierung ermöglicht es einem Techniker, eine Verbindung zu testen, einen Fehler zu isolieren und zu vermeiden, dass das falsche Patchkabel gezogen wird - und bei einem großen Rahmen führt eine schlechte Beschriftung stillschweigend zu mehr Zeit bei jedem Wartungsanruf und birgt ein echtes Risiko, dass ein Live-Dienst unterbrochen wird.
Expansion ist die andere Hälfte. Wenn am ersten Tag jeder Port genutzt wird, bedeutet die nächste Serviceanfrage ein anderes Panel, mehr Rack-Platz und mehr Verkabelung. Wenn Sie freie Adapterpositionen belassen oder ein Panel mit modularen Adapterplatten wählen, ist es viel einfacher, bei einem Upgrade Kapazität hinzuzufügen oder Steckertypen zu ändern, anstatt von vorne zu beginnen.
Arten von Glasfaser-Patchpanels im Vergleich
| Patchpanel-Typ | Am besten für | Hauptvorteil | Auswahlhinweis |
|---|---|---|---|
| Feste Rackmontageplatte | Standard-Telekommunikationsräume und Geräteständer | Einfach, stabil und kostengünstig- | Gut, wenn der Zugriff selten ist |
| Verschiebbare Rack-Montageplatte | Rechenzentren und stark frequentierte Telekommunikationsräume | Zugriff auf die Tabletts von vorne, ohne dass ein Herausnehmen erforderlich ist | Es lohnt sich bei häufigen Umzügen und Änderungen |
| Wandmontage-ODF | FTTH-Zugang, kleines LAN und Gebäudeverteilung | Spart Platz im Rack | Überprüfen Sie die Eintrittsrichtung und die Spleißkapazität |
| Verteilerschrank für den Außenbereich | Straßenschränke und Zugang ins Freie | Umweltschutz | Achten Sie auf IP-Schutzart, Festigkeit und versiegelte Verschraubungen |
| MPO-Panel mit hoher-Dichte | Rechenzentrums- und Backbone-Verkabelung | Die meisten Fasern pro Rackeinheit | Für vor-konfektionierte Trunk--und-Kassettensysteme |
Kurzanleitung zur Auswahl: Welches ODF sollten Sie wählen?
Da die oben genannten Faktoren zusammenwirken, finden Sie hier eine komprimierte Ansicht, die gängige Projektszenarien einem sinnvollen Standardwert zuordnet. Betrachten Sie es als Ausgangspunkt und passen Sie es an Ihren eigenen Rack-Platz und Ihre Geräteschnittstellen an.
| Projektszenario | Empfohlenes Panel | Adapter | Spleißen | Notizen |
|---|---|---|---|---|
| Kleiner FTTH-Zugangspunkt | ODF für Wandmontage, 12–24 Kerne | SC/APC | Ja | Kompakt; einfache Abonnentenkennzeichnung |
| Enterprise-LAN/Standard-Telekommunikationsraum | 19-Zoll-Rack-ODF, 24–48 Kerne | SC oder LC | Oft | Passen Sie den Adapter an die Geräteseite an |
| Reihe des Rechenzentrums | 1U LC- oder MPO-Panel | LC-Duplex oder MPO/MTP | Normalerweise nein | Hohe Dichte; vor-konfektionierte Verkabelung |
| Telekommunikationsraum mit Außenkabel | Rack-ODF, 48 Kerne und mehr, 2 HE bei Bedarf | SC oder LC | Ja | Ablagen, Kabelbefestigung und lose Aufbewahrung |
| Zugangspunkt im Freien | Verteilerschrank für den Außenbereich | SC/APC | Ja | IP-Schutzart, UV-Beständigkeit, versiegelte Verschraubungen |
Praktische Auswahlbeispiele
Beispiel 1: Kleiner FTTH-Verteilungspunkt
Stellen Sie sich einen Verteilungspunkt am Straßenrand oder im Keller vor, der eine Gruppe von Abonnenten über ein PON versorgt. Abzweig- und Verteilerkabel kommen herein, Fasern werden zu Pigtails gespleißt und Teilnehmerleitungen werden herausgepatcht. Hier reicht in der Regel ein wandmontierter ODF mit 12 oder 24 Kernen aus, ausgestattet mit SC/APC-Adaptern, um die Rückflussdämpfung für die Splitter-Einspeisung gering zu halten. Die Einschränkungen sind physischer Natur: begrenzter Platz an der Wand, ein Anschlusskabel, das eine ordnungsgemäße Zugentlastung benötigt, und eine deutliche Beschriftung, damit der nächste Techniker den richtigen Teilnehmer finden kann, ohne jede Faser nachverfolgen zu müssen. Vergewissern Sie sich, dass die Box über eine Spleißkassette verfügt, die für die Anzahl ausgelegt ist, und dass dieSPS-SplitterDie Fütterung wird im Faserhaushalt berücksichtigt. Für die umfassendere Teileliste eines PON-Builds:Leitfaden zur Beschaffung passiver FTTH-Komponentenist eine hilfreiche Referenz.
Beispiel 2: 1U-Rack-Installation im Rechenzentrum
In einer Reihe von Rechenzentren ist der Platz im Rack knapp und die Portdichte ist entscheidend. Das Panel ist fast immer 19 Zoll groß, wenn möglich 1HE, bestückt mitLC-Duplex-Adapteroder MPO/MTP für Trunk--und-Kassettenverkabelung. Die meisten Verbindungen sind vorkonfektioniert, sodass Spleißen selten vorkommt und der Schwerpunkt auf einem sauberen vorderen Patchfeld, einer genauen Beschriftung und einem modularen Aufbau liegt, der das spätere Hinzufügen von Kassetten ermöglicht. Ein verschiebbares 1U-Panel verdient hier seinen Platz: Wenn ein Techniker eine stromführende Reihe neu-flicken muss, ist es besser, das Panel nach vorne zu ziehen, als blind hinter den Adaptern zu arbeiten. Bestimmen Sie die Größe nicht nur anhand der Anzahl der Ports. - Überprüfen Sie, ob genügend Platz vorhanden ist, um die Patchkabel vor einem voll bestückten Panel zu verlegen.
Beispiel 3: Telekommunikationsraum mit Spleißanforderung
Wenn optische Außenkabel in einem Telekommunikationsraum landen und an Pigtails gespleißt werden müssen, ist ein ODF für die Rackmontage mit geeigneten Spleißkassetten das richtige Werkzeug. Das Kabel benötigt eine Befestigung und Zugentlastung am Eingang, eine Erdung aller metallischen Festigkeitsträger, wenn das Kabeldesign dies erfordert, einen Spleißschutz und genügend Stauraum, um die Spule ohne enge Biegungen durchhängen zu lassen. Die Kapazität beträgt hier typischerweise 24, 48 Kerne oder mehr, wobei SC- oder LC-Adapter passend zur Übertragungs- oder OLT-Schnittstelle ausgewählt werden und der rückseitige oder seitliche Eingang passend zum Rack-Layout erfolgt. Wenn die Anzahl oder die Wartungshäufigkeit hoch ist, macht sich der Umstieg von 1 HE auf 2 HE im Arbeitsraum bezahlt. Ein geladenes Panel mit - Adaptern und Pigtails vor-montiert, in einem24-adrige Box mit SpleißkassetteStilaufbau - verkürzt die Feldarbeit; Ein unbeladenes Chassis tauscht dies gegen Flexibilität ein.
Häufige Fehler, die es zu vermeiden gilt
Auswahl nur nach Faseranzahl
Ein 48-Kern-Panel ist nicht automatisch besser als ein 24-Kern-Panel. Wenn die interne Verlegung eng ist oder die Fächer schwer zu erreichen sind, bedeutet die größere Anzahl lediglich eine schwierigere Installation. Wägekapazität zusammen mit Rackhöhe, Adaptertyp, Tablettplatz und Routing.
Wartungszugriff wird ignoriert
Einige Panels sehen kompakt aus und erweisen sich nach dem Einbau als schlecht zu warten. Wenn der vordere Abstand gering ist, erschwert ein festes Panel jede zukünftige Änderung; Wenn Verbindungen häufig neu konfiguriert werden, spart der verschiebbare Typ normalerweise mehr als er kostet.
Verbindertypen ohne Plan mischen
SC, LC, FC und MPO sind nicht austauschbar, ebenso wenig wie APC- und UPC-Polituren. Bestätigen Sie vor der Bestellung den Stecker und die Politur, die vom Kabel, Pigtail, Transceiver, OLT, Schalter oder Übertragungsgerät verwendet werden, sonst besitzen Sie ein Panel, das nicht mit dem Netzwerk verbunden werden kann.
Zukünftige Expansion vergessen
Ein voll besetztes Panel am ersten Tag ist ein Problem, das man aufschieben und nicht vermeiden kann. Reservieren Sie Ersatzports oder entscheiden Sie sich für ein modulares Design, wenn das Netzwerk voraussichtlich wachsen wird.
Mit Blick auf die Kabeleinführungsrichtung
Wenn der Eintrag nicht mit der Seite - hinten, seitlich, oben oder unten - übereinstimmt, wird die Installation chaotisch und die Zugentlastung landet selten dort, wo Sie sie benötigen. Bestätigen Sie die Richtung gegenüber dem Rack- oder Wandlayout vorne.
Was Sie Ihrem Lieferanten mitteilen sollten, bevor Sie ein Angebot anfordern
Ein genaues Angebot hängt von einigen Besonderheiten ab. Senden Sie diese und ein Lieferant kann das richtige Panel empfehlen, anstatt standardmäßig auf das günstigste Standardmodell zurückzugreifen:
- Anwendung - FTTH, Rechenzentrum, Telekommunikationsraum, Unternehmens-LAN oder Außenschrank
- Installationstyp - Rackmontage, Wandmontage oder Außenbereich
- Rackgröße - 19-Zoll und 1U, 2U oder benutzerdefinierte Höhe
- Faseranzahl - 12, 24, 48, 72, 96, 144 oder andere
- Adaptertyp - SC, LC, FC, ST, MPO/MTP
- Polnischer - UPC oder APC
- Fasertyp - Single--Mode oder Multimode
- Spleißen - mit oder ohne Spleißkassetten
- Beladenes oder unbeladenes Panel
- Kabeleinführungsrichtung
- Anforderungen an Pigtails und Patchkabel
- Kennzeichnungs- und Verpackungsanforderungen
- Voraussichtliche zukünftige Erweiterung
Inspektionscheckliste: Überprüfung des Panels bei der Ankunft
Sobald die Platten eingetroffen sind, erspart eine schnelle Eingangskontrolle Ärger vor Ort. Bestätigen Sie über die offensichtliche Anzahl hinaus die Details, die Lieferanten gelegentlich reduzieren, um einen Preis zu erzielen:
- Anzahl und Typ der Adapter stimmen mit der Bestellung überein und die Politur (APC oder UPC) ist korrekt
- Bei Belastung haben die Pigtails den richtigen Stecker, die richtige Länge und den richtigen Fasertyp und sitzen sauber
- Spleißkassetten sind in der vereinbarten Anzahl, mit Muffen und Durchhangkapazität vorhanden
- Gehäusematerial und Verarbeitung entsprechen den Spezifikationen - für Außengeräte. Überprüfen Sie die Abdichtung und die IP-Schutzart
- Kabelverschraubungen, Montagesatz, Etiketten und das Zubehörpaket sind im Lieferumfang enthalten
- Testdaten für Einfügedämpfung und Rückflussdämpfung werden dort bereitgestellt, wo sie versprochen wurden
Wenn der Build Abschlussgeräte im selben Rack umfasst, finden Sie diese exemplarische VorgehensweiseInstallation eines Patchpanels und Switchesdeckt die Sequenz vor Ort- ab.
Häufig gestellte Fragen
F: Was ist der Unterschied zwischen einem ODF und einem Glasfaser-Patchpanel?
A: Ein ODF oder optischer Verteilerrahmen ist das umfassendere Glasfaser-Managementsystem für Terminierung, Spleißen, Patchen und Speichern, während ein Glasfaser-Patchpanel normalerweise die im Rack{0}} oder an der Wand-montierte Einheit ist, die ähnliche Verbindungs- und Verwaltungsaufgaben übernimmt. Ihre Funktionen überschneiden sich so stark, dass die Begriffe oft zusammen verwendet werden und bei niedrigen Faserzahlen die Unterscheidung weitgehend verschwindet.
F: Sollte ich ein beladenes oder unbeladenes Glasfaser-Patchpanel kaufen?
A: Ein bestücktes Panel wird mit montierten Adaptern und oft auch Pigtails geliefert, was den Arbeitsaufwand vor Ort minimiert, wenn der Steckertyp festgelegt ist und die Volumina wiederholbar sind. Bei einer unbeladenen Schalttafel handelt es sich um ein leeres Gehäuse, das Sie selbst bestücken. Dies ist besser, wenn die Steckertypen je nach Standort unterschiedlich sind oder Sie ein Gehäuse auf Lager haben und es später konfigurieren möchten. Wofür Sie sich auch entscheiden, bitten Sie den Lieferanten, dies im Angebot anzugeben.
F: Wie wähle ich zwischen einem 1U- und einem 2U-Glasfaser-Patchpanel?
A: Wählen Sie 1U, wenn der Platz im Rack knapp ist und die Arbeit hauptsächlich aus vorab abgeschlossenen Patches besteht. Wechseln Sie zu 2U, wenn das gleiche Panel auch Spleißkassetten, größere Pigtail-Bündel oder häufige Neukonfigurationen aufnehmen muss - Durch die zusätzliche Höhe wird Arbeitsraum hinter und vor den Adaptern geschaffen. Bestimmen Sie die Größe nicht allein anhand der Anzahl der Ports.
F: Sollte ich SC/APC oder LC/UPC wählen?
A: Verwenden Sie SC/APC für PON, FTTH und die meisten Zugangsverteilungen, wobei die abgewinkelte Politur die Rückflussdämpfung gering hält. Verwenden Sie LC/UPC, wenn die Portdichte oder die Switch--- und Transceiver--seitige Terminierung das Design bestimmen. Der entscheidende Faktor ist der Stecker, den Ihr vorhandenes Kabel und Ihre Ausrüstung bereits verwenden. Das Gremium sollte ihm folgen.
F: Wie viele Ports sollte ein Glasfaser-Patchpanel haben?
A: Passen Sie die aktuellen Links an und lassen Sie Spielraum. Für kleine Standorte reichen oft 12 oder 24 Ports aus. Telekommunikationsräume und Rechenzentren benötigen üblicherweise Panels mit 48, 96 oder höherer -Dichte. Eine nützliche Regel sind aktuelle Glasfasern plus realistische freie Kapazität, verglichen mit dem tatsächlich vorhandenen Rack-Platz.
F: Wann benötige ich ein verschiebbares Glasfaser-Patchpanel?
A: Wählen Sie eine verschiebbare Lösung, wenn Techniker bei häufigen Bewegungen, Ergänzungen, Änderungen, Tests oder geplanten Upgrades regelmäßig Zugriff auf Spleißkassetten, interne Routing- und Adapter---Racks benötigen. Für Links, die jahrelang unberührt bleiben, ist ein festes Panel das bessere Preis-Leistungs-Verhältnis.
F: Benötigen alle Glasfaser-Patchpanels Spleißkassetten?
A: Nein. Für vorkonfektionierte Kabel sind möglicherweise überhaupt keine Kabelkanäle erforderlich. Beim Feldfusionsspleißen ist dies möglich, und dann muss das Panel genügend Fächer, Hülsen und lose Lagerung für die Faseranzahl sowie etwas Reserve enthalten.
F: Ist ein MPO-Patchpanel für normales FTTH geeignet?
A: Normalerweise nicht. MPO/MTP gibt es für hoch-dichte und vor-konfektionierte Backbone- und Rechenzentrumsverkabelung. Ein typischer FTTH-Zugangspunkt wird besser mit einem wandmontierten SC/APC-ODF bedient; MPO verursacht zusätzliche Kosten und Komplexität, die für den PON-Zugang selten erforderlich sind.
F: Was ist der Unterschied zwischen einem ODF und einer Glasfaser-Abschlussbox?
A: Eine Glasfaser-Abschlussbox ist im Allgemeinen ein kleineres Gehäuse zum Abschluss und Schutz einer begrenzten Anzahl von Glasfasern, oft an der Zugangskante, während ein ODF oder Patchpanel für eine höhere Dichte und kontinuierliches Patchen in einem Rack oder Rahmen gebaut ist. Bei niedrigen Zahlen verschwimmt die Grenze, wenn sich in der Praxis ein wandmontierter ODF und ein Verteilerkasten überschneiden.
Abschluss
Das richtige Glasfaser-Patchpanel entspricht weit mehr als nur einer Glasfaseranzahl. Es passt zur Installationsumgebung, zum Stecker und zur Politur, die Ihr Netzwerk bereits verwendet, zur Spleißmethode, zur Kabeleinführung, zum Verlegungsraum, zur Art der Wartung und zum Raum, den es zum Wachsen lässt. Ein kleiner FTTH-Standort ist mit einem kompakten wandmontierten ODF gut bedient; Ein Rechenzentrum tendiert zu einem LC- oder MPO-Rackpanel mit hoher -Dichte. Ein Telekommunikationsraum, der Außenkabel verlegt, benötigt normalerweise ein ODF-Rack mit geeigneten Kabelkanälen und Kabelmanagement.
Definieren Sie die Umgebung und die wichtigsten Parameter vor Ihrer Bestellung, teilen Sie sie Ihrem Lieferanten mit und vergleichen Sie das Panel bei der Ankunft mit ihnen. Durch diese Disziplin entsteht ein Panel, das einfacher zu installieren, leichter zu warten und über die gesamte Lebensdauer des Netzwerks zuverlässig ist.
