Glasfaser-Patchpanel vs. ODF: Welches sollten Sie verwenden?

Bei der Planung eines Glasfasernetzes taucht schon früh eine Frage auf: in aGlasfaser-Patchpanel vs. ODFEntscheidung, welches Gerät in Ihr Rack oder Ihren Telekommunikationsraum gehört? Die kurze Antwort - reicht für aGlasfaser-PatchpanelWenn Sie hauptsächlich eine kleine-bis-mittlere Anzahl von Glasfasern in der Nähe aktiver Geräte terminieren und kreuz{0}}verbinden müssen, wählen Sie eineODF (Optischer Verteilerrahmen)wenn eine größere Anzahl von Backbone- oder Zuleitungskabeln Fusionsspleißen, lockere Lagerung, Kabelbefestigung und ein langfristiges Verteilungsmanagement erfordern.

Diese klare Aufteilung verbirgt etwas, das jeder Außendiensttechniker schnell lernt: Die beiden Produktfamilien überschneiden sich. Einige Rack--Patchpanels werden mit Spleißkassetten geliefert, und einige kompakte ODFs dienen kaum mehr als dem Patchen. Die eigentliche Frage ist also nicht „welcher Name“, sondern „welcher Designschwerpunkt mit der Netzwerkposition, der Faseranzahl und der Art und Weise, wie Kabel in das Gerät ein- und austreten, übereinstimmt.“ Dieser Leitfaden behandelt die Unterschiede, den Graubereich zwischen ihnen, eine Auswahlmatrix, Anschlussmöglichkeiten und reale Projektkonfigurationen, damit Sie gleich beim ersten Mal das richtige Gerät auswählen können. Wenn Sie zuerst die Kurzversion möchten, finden Sie sie hierEin gezielter Blick auf die Hauptunterschiede zwischen einem ODF und einem Patchpanel.

Was ist ein Glasfaser-Patchpanel?

Ein Glasfaser-Patchpanel terminiert eingehende Glasfasern an einem festen Satz Adapter und bietet Technikern eine saubere Frontschnittstelle für Patchkabel. Es ist der Punkt, an dem ein strukturiertes Kabel auf die Jumper trifft, die zu Switches, Routern, Medienkonvertern und optischen Transceivern führen. Die meisten Panels werden in einem standardmäßigen 19-Zoll-Rack mit einer Höhe von 1 HE, 2 HE oder 4 HE montiert, bei kleineren Schränken sind jedoch wandmontierte Gehäuse üblich.

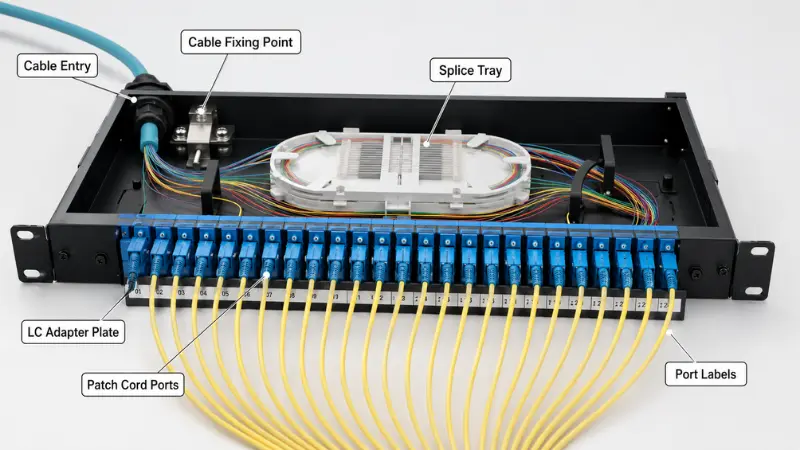

In einem typischen Panel finden Sie eine Adapterplatte (LC, SC, FC, ST oder MPO/MTP), einen Kabeleingangs- und Befestigungspunkt, ein Jumper-Management vorne und hinten, einen Beschriftungsstreifen und - bei vielen Modellen - eine kleine Spleißkassette zum Verbinden von Pigtails mit dem eingehenden Kabel. Tag für Tag besteht die Arbeit an einem Patchpanel aus dem Verschieben, Hinzufügen und Ändern: dem Neupatchen von Verbindungen, ohne das permanente Kabel zu beschädigen. Das ist auch der Grund, warum Frontzugang und klare Portnummerierung hier wichtiger sind als tiefe Slack-Storage.

Gängige Patchpanel-Typen

• Feste Paneele- Adapter auf einer statischen Platte; Niedrigste Kosten, gut für stabile Verbindungen.
• Schiebepaneele (Schubladen).- Das Fach lässt sich nach vorne ziehen, um die erneute -Montage und Inspektion zu erleichtern.
• LC-Panels mit hoher -Dichte- packen die meisten Duplex-Ports in 1 HE, da die 1,25-mm-Ferrule des LC halb so groß ist wie die eines SC.
• MPO/MTP-Kassettenplatten-Breakout vor-konfektionierter 12- oder 24-Faser-Trunks für 40G/100G/400G-Verbindungen.
• Vor-konfektionierte und gespleißte-bestückte Panels-Werksanschlüsse für eine schnelle Bereitstellung oder werkseitig-installierte Pigtails, die direkt vor Ort gespleißt werden können.

Patchpanels befinden sich in der Nähe aktiver Geräte: in Rechenzentrums-Racks, Unternehmensnetzwerkräumen, Serverschränken und Bodenverteilungspunkten. Wenn es sich um ein Patching auf Rack-{1}}Ebene handelt, reicht normalerweise ein 1U- oder 2U-Panel aus. Die praktische Seite vonMontage eines Panels und Verkabelung in einen Schalterist unkompliziert und die richtige AuswahlLC-Adapterdenn die Portdichte ist oft die einzig wirkliche Entscheidung.

Was ist ein ODF (Optical Distribution Frame)?

Ein ODF ist ein strukturierter Glasfaser-Managementpunkt, der zum Einführen, Schützen, Verbinden und Verteilen von Kabeln - und nicht nur zum Patchen dient. Im Vergleich zu einem einfachen Panel ist es auf eine höhere Faseranzahl und die gesamte Lebensdauer eines Außenanlagen- oder Backbone-Kabels ausgelegt: Kabelbefestigung und Erdung, Pigtail-Fusionsspleißen, lose Lagerung, organisierte Verlegung, Beschriftung und Wartungszugang in einem Rahmen.

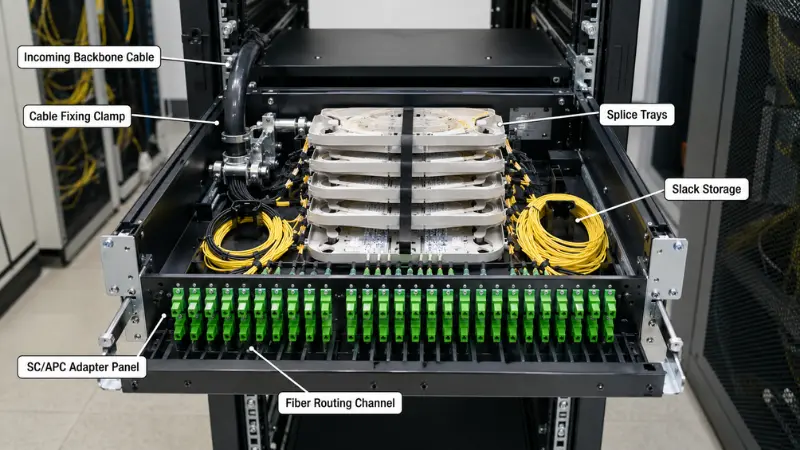

Ein typischer ODF verfügt über Adapterplatten, mehrere Spleißkassetten, dedizierte Routing-Kanäle und Stauraum für lose Kabel, Kabelbefestigungsklemmen und Erdungspunkte für das Kabelfestigkeitselement, eine Schutzabdeckung oder einen geschlossenen Rahmen sowie ein klares Nummerierungsschema. Der Grund dafür ist physischer Natur: Ein Zuleitungskabel mit losem {4}F- oder 144F-Rohr wird mit einem Verstärkungselement aus Stahl oder Aramid geliefert, das verankert werden muss, damit keine Zugkraft die Fasern erreicht. Anschließend wird jede Faser zu einem Pigtail verschmolzen und mit geschütztem Biegeradius aufgewickelt. Ein kleines Patchpanel kann das einfach nirgends sicher bewerkstelligen.

Gängige ODF-Typen

• Rack-montiertes ODF- passt in ein 19-Zoll-Rack; Das Arbeitstier für Telekommunikationsräume und OLT-Schränke.
• Wandmontiertes ODF- für kleinere Verteilungspunkte mit begrenzter Grundfläche.
• Bodenstehender ODF-Hochleistungsrahmen-für Zentralbüros und große POP-Standorte.
• Modularer ODF / ODF-Schrank- Spleiß-, Splitter- und Verteilungsmodule werden kombiniert, wenn das Netzwerk wächst.

Sie werden ODFs in Telekommunikationszentralen, FTTH-Zugangsräumen, ISP-Geräteräumen, POP-Standorten, Metro- und Backbone-Verteilungen sowie in Hauptverteilerräumen von Gebäuden sehen. Das klarste Signal, das Sie benötigen, ist ein eingehendes Kabel mit hoher -AnzahlFusionsgespleißtzu Pigtails, die beispielsweise mit endenSC-Adapter, mit Durchhang und Schutz für jahrelangen Einsatz. Einen neutralen Hintergrund zu den Kompromissen finden Sie in der Übersicht der FOA überSpleißen und Terminieren außerhalb-der Anlageist eine solide Referenz. Und weil es ODFs in verschiedenen Montagearten gibt -, was viele Erstkäufer- stutzig macht -, ist es eine Lektüre wertdie wichtigsten Arten von optischen Verteilerrahmenbevor Sie einen Rahmen dimensionieren.

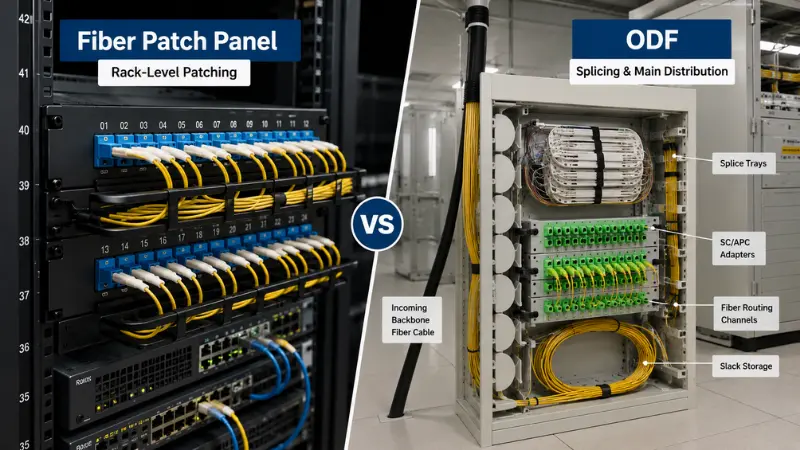

Glasfaser-Patchpanel vs. ODF: Die wahren Unterschiede

Beide kommen mit Glasfaser zurecht, aber ihre Designprioritäten gehen in unterschiedliche Richtungen. Die folgende Tabelle geht einen Schritt über die üblichen Einzeiler hinaus.

Wo die Grenze verschwimmt: Funktionale Überschneidung?

Die Behandlung von „Nur Patch-Panel =-Patching“ und „Nur ODF-=-Splicing“ wird Sie letztendlich in die Irre führen. Viele Rack-Patchpanels verfügen über eine Spleißkassette, und ein kleines ODF kann hauptsächlich zum Patchen verwendet werden. Bei der ehrlichen Beschreibung geht es um die Betonung: Ein Patchpanel ist für die seitliche Jumper-Verwaltung von Geräten auf kleinem Raum optimiert, während ein ODF für die Kabeleinführung, den Spleißschutz, die lockere Lagerung und eine strukturierte Verteilung optimiert ist, die dauerhaft sein muss. Wenn Sie Datenblätter vergleichen, lesen Sie die interne Struktur - Fachanzahl, Durchhangkapazität, Kabel-Befestigungshardware - und nicht nur die Adapteranzahl. Zwei Einheiten können beide „48 Ports“ heißen und für völlig unterschiedliche Aufgaben gebaut sein.

ODF vs. Glasfaser-Patchpanel vs. Glasfaser-Verteilerkasten

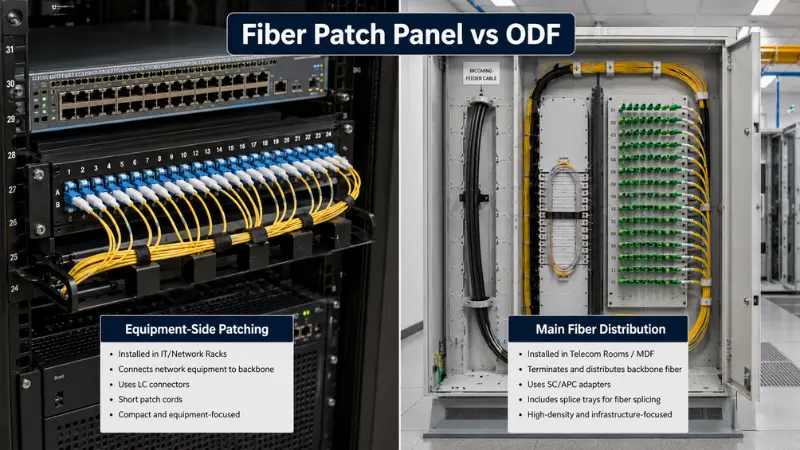

Ein drittes Produkt trübt den Vergleich: der Glasfaserverteilerkasten oder Klemmenkasten. Rund:

• Glasfaser-Patchpanel-Rack-Level-Terminierung und Patching in der Nähe von Geräten.
• ODF-Haupt-Verteilung-Abschluss, Spleißen, Schutz und Routing für mittlere-bis-hohe Glasfaserzahlen.
• Faserverteiler/Klemmenkasten- ein kleineres, oft an der Wand- oder einem Mast-montiertes Gehäuse, das näher an den Endbenutzern angebracht ist und häufig für den Außenbereich geeignet ist- und in dem auch ein Splitter untergebracht sein kann.

In einem Netzwerk sehen Sie möglicherweise alle drei: ein ODF im Hauptraum, Patchpanels in den Geräteracks undKlemmen- und Verteilerkästenan Gebäudeeingängen oder auf jeder Etage. Wenn sich die Grenzen immer noch unscharf anfühlen, ist diese Aufschlüsselung vonWie sich Faservertriebsprodukte unterscheidenist eine Lektüre wert.

So wählen Sie aus: Ein Schritt-für-Schritt?

1. Identifizieren Sie die Netzwerkposition

2. Geräteseite (neben Switches und OLTs) lehnt sich an das Patchpanel; Ein Hauptverteilungspunkt, der externe Kabel empfängt, ist ODF.

3. Bestätigen Sie die aktuelle und zukünftige Faserzahl

4. 12F–24F eignen sich für kleine Schränke und Bodenverteilung, 48F ist für Unternehmens-Backbones und kleine Räume üblich und 96F–144F+ verweist auf FTTH-OLT-Räume, POP-Standorte und Zentralbüros.

5. Entscheiden Sie, ob Fusionsspleißen erforderlich ist

6. Wenn ein loses{0}Röhrenzuleitungskabel geöffnet, befestigt und an Pigtails gespleißt werden muss, benötigen Sie echte Spleißfachkapazität und lose Lagerung -, das ist ODF-Territorium.

7. Bestätigen Sie den Stecker- und Poliertyp

8. Es muss zur bestehenden Anlage passen; LC/UPC für Racks mit hoher{0}}Dichte, SC/APC für die meisten PON- und Zugangsaufgaben.

9. Überprüfen Sie den Einbauraum

10. 1U-2U-Rack oder Wandbox für enge Räume; Rack-, Wand- oder Boden-ODF, wenn die Kapazität den Platz überwiegt.

11. Kabeleinführung und -befestigung planen

12. Der hintere, seitliche, obere oder untere Eingang sollte zum Standort passen und mit Klemmen, Zugentlastung und Erdung für armierte oder OSP-Kabel ausgestattet sein.

13. Erweiterungskapazität reservieren

14. Ersatzadaptersteckplätze und Fachplatz sind jetzt weitaus günstiger als der spätere Austausch der gesamten Einheit.

Glasfaser-Patchpanel vs. ODF-Auswahlmatrix

Stecker und Politur: LC, SC, MPO und UPC vs. APC

Die Wahl des Adapters und der Politur ist oft wichtiger als die Frage zwischen Panel- und -ODF selbst, da diese zur vorhandenen Anlage passen müssen. LC dominiert -Racks und Rechenzentren mit hoher Dichte -. Mit seiner 1,25-mm-Ferrule kann ein 1U-Panel 96 Fasern oder mehr tragen, weshalb es der Standard-Duplex-Anschluss istANSI/TIA-568 strukturierte Verkabelung. SC ist die Grundvoraussetzung für den FTTH- und Telekommunikationszugang: Die 2,5-mm-Ferrule und die Push-{2}}Pull-Verriegelung sind robust und im Feld einfach zu handhaben, und SC/APC wird überall dort eingesetzt, wo die Rückreflexion sehr gering bleiben muss. FC erscheint immer noch auf Testgeräten und einigen älteren oder stark vibrierenden Setups, während MPO/MTP die vorkonfektionierten Trunks hinter 40G/100G/400G-Links überträgt. Die praktischen Dichtekompromisse-werden in diesem Vergleich dargelegtLC und MTP/MPO in der Verkabelung mit hoher -Dichte.

Polnisch ist der Teil, den die Leute falsch verstehen. PC- und UPC-Aderendhülsen sorgen für geringen Verlust durch physischen Kontakt; Eine APC-Ferrule fügt einen 8-Grad-Winkel hinzu, sodass reflektiertes Licht in die Ummantelung gelenkt wird, anstatt direkt zurück zur Quelle, wie es der Fall istFOA-Steckerreferenzerklärt. Das macht APC zur ersten Wahl für PON-, RF-/CATV-Video- und Single-Mode-Links mit hoher -Bitrate -, aber es bedeutet auch, dass Sie niemals einen APC-Stecker mit einem UPC-Stecker verbinden dürfen: Die abgewinkelten und flachen Endflächen passen nicht, es kommt zu Verlustspitzen und Sie können die Aderendhülsen beschädigen. Planen Sie eine Politur pro Pfad ein. Einzelheiten finden Sie in dieser AnleitungPC-, UPC- und APC-Poliertypenund die engagiertenSC/APC-AnschlüsseÜberblick.

Beispiele für reale Projektkonfigurationen

24-Port-Enterprise-Rack

In einem Netzwerkraum auf der Etage müssen nur eine Handvoll Switches an die Riser-Glasfaser angeschlossen werden. Ein 1U-LC/UPC-Patchpanel mit 24-Anschlüssen -, entweder vor-konfektioniert oder mit auf einem kleinen Tablett gespleißten Pigtails -, ermöglicht einen sauberen Frontzugang zum Patchen mit Platzreserve. Ein ODF wäre hier Platz- und Kostenverschwendung.

144F FTTH-Telekommunikationsraum

Das ankommende Zuleitungskabel ist am Rahmen verankert und geerdet, jede Faser ist mit einem SC/APC-Pigtail verschmolzen -, die Kabellänge ist mit geschütztem Biegeradius aufgewickelt und Patchkabel verlaufen zum OLT. Da Spleißkassetten, Routing und 144 Anschlüsse über Jahre hinweg verwaltet werden müssen, ist ein im Rack-montiertes ODF weitaus einfacher zu handhaben als das Stapeln mehrerer kleiner Panels. NaheSPS-Splitterdas Vertriebsnetz versorgen; Wenn Sie die passive Seite beziehen, dann diesPassive FTTH-KomponentenDer Leitfaden ist eine nützliche Checkliste.

Trunk-Verkabelung im Rechenzentrum

40G/100G-Verbindungen laufen auf vorkonfektionierten MPO/MTP-Trunks, die durch Kassetten-Patchpanels getrennt sind. Die Priorität liegt auf Portdichte, Polarität und sauberem Routing unter standardisierter -strukturierter Verkabelung -, nicht auf Spleißen -, sodass ein Panel hier einem ODF überlegen ist.

Aufbau eines Rückgrats (Schichtaufbau)

Im Haupttechnikraum wird ein ODF zum Abschluss und zur Verteilung der Steigleitungen zwischen den Etagen verwendet. Jede Etage verfügt über ein Patchpanel für lokale Switch-Verbindungen. Das Backbone bleibt stabil, während das Patchen flexibel bleibt - und das ist normalerweise die wartbarste Lösung für ein mehrstöckiges Gebäude.

Checkliste vor dem Kauf: Anschlüsse, Adapter, Spleißkassetten und Rackgröße

Häufige Fehler - und was sie kosten

• Der Kauf erfolgt ausschließlich nach Portanzahl

• Zwei „48-Port“-Einheiten können sich im Inneren völlig unterscheiden; Es kann sein, dass Sie am Ende kein Durchhängen oder keine Tabletts mehr haben und dass die Wartung einer Platte schwierig ist.

•

• Verwendung eines einfachen Patchpanels für schweres Spleißen

• Die Kassetten laufen über, die Fasern werden über ihre Grenzen hinaus gebogen und der Spleißschutz leidet -, was sich später als Verlust oder unterbrochene Verbindungen bemerkbar macht.

•

• Kabeleinführungsrichtung wird ignoriert

• Ein Eintrag, der das Layout des Standorts beeinträchtigt, belastet die Glasfasern und macht die Installation langsam und unordentlich.

•

• Verbinder und Politur ohne Plan mischen

• Eine Nichtübereinstimmung von APC{0}}zu-UPC allein kann die Rückflussdämpfung einer einzelnen-Modus-Verbindung zerstören. Entscheiden Sie sich im Voraus für LC/SC und UPC/APC und wägen Sie mit diesem Blick ab, wie Sie endenschnelle Steckverbinder versus Fusionsspleißen.

•

• Es bleibt kein Spielraum für die Erweiterung übrig

• Wenn die Anzahl zunimmt, bedeutet eine vollständige Einheit ohne freie Steckplätze oder Fachplätze, dass das Ganze ersetzt werden muss, anstatt es zu erweitern.

Wenn es um sauberes Patchen auf Rackebene geht, ist ein Glasfaser-Patchpanel die praktische und kostengünstige Wahl. Wenn Sie viele oder eingehende Backbone-Kabel terminieren, die Spleißen, Schutz, freie Lagerung und jahrelange Verteilungsverwaltung benötigen, ist ein ODF genau das Richtige. In großen Netzwerken wird normalerweise sowohl - ein ODF für die Hauptverteilung als auch die Patchpanel-Geräteseite- verwendet. Was auch immer Sie angeben, bestätigen Sie vor der Bestellung die Anzahl und den Headroom, den Adapter- und Poliertyp, die Spleißkapazität, die Montage- und Rackgröße sowie den Kabeleingang, damit das Gerät sowohl für die heutige Installation als auch für das Wachstum im nächsten Jahr geeignet ist.
