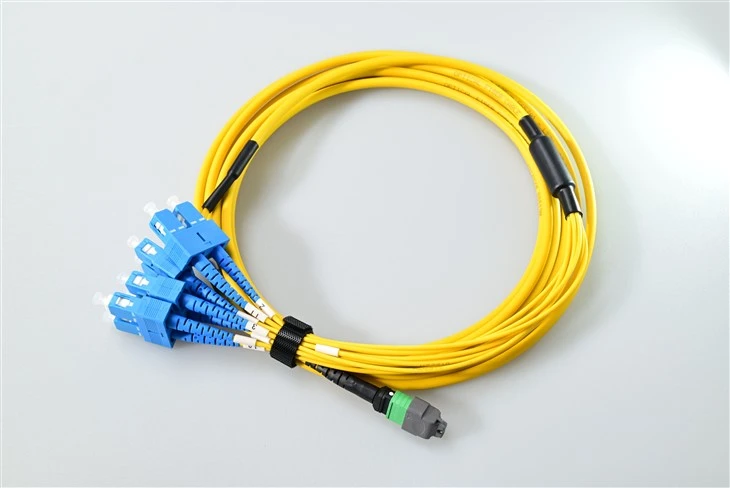

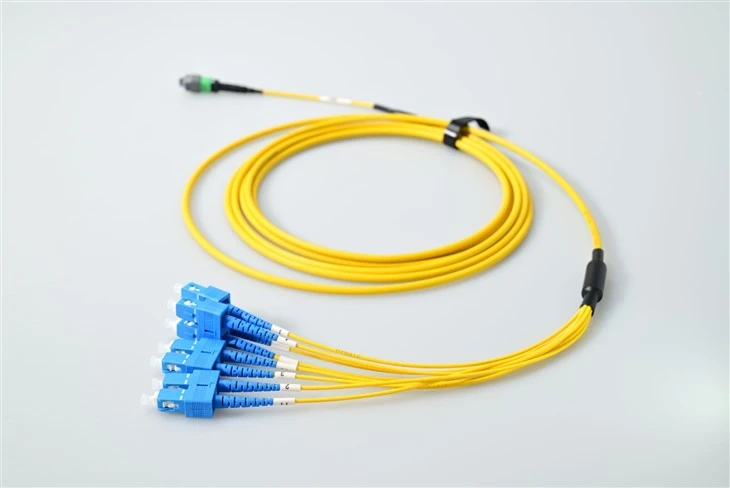

8 CORE SC-zu-MTP-MPO-Glasfaser-Patchkabel

A: Es kommt wirklich darauf an, was Sie bereits installiert haben. Wenn Sie mit älteren Geräten oder Infrastrukturen arbeiten, die auf SC-Anschlüssen standardisiert sind – was in Unternehmensnetzwerken und Telekommunikationsumgebungen weit verbreitet war, bevor LC zum neuen Standard wurde –, dann ist SC zu MTP/MPO absolut sinnvoll. Wir hatten Kunden, die ihre Core-Switches auf 40G- oder 100G-QSFP-Transceiver aufrüsteten, aber ihre vorhandenen Patchpanels und Glasfaserleitungen sind alle SC. Mit diesem Breakout-Kabel können sie diese Lücke schließen, ohne alles zu zerreißen und zu ersetzen. Darüber hinaus sind SC-Steckverbinder robuster und einfacher zu handhaben in Umgebungen mit hohen{6}Vibrationen oder wenn Techniker mit Handschuhen arbeiten.

A: Die verlustarme Version verwendet hochwertige MT-Ferrulen mit engeren Herstellungstoleranzen – wir sprechen von einer Ferrulengeometrie, die innerhalb weniger Nanometer liegt. Der typische Einfügungsverlust liegt unter 0,3 dB, mit einem Maximum von 0,5 dB. Standarddämpfung verwendet, nun ja, Standard-MT-Ferrulen, und Sie werden typische Verluste um 0,5 dB mit einem Maximum von 0,7 dB feststellen. Bei kurzen Strecken in einem Rechenzentrum – beispielsweise 50 Meter oder weniger – ist der Unterschied für die meisten Anwendungen ehrlich gesagt vernachlässigbar. Wenn Sie jedoch größere Entfernungen zurücklegen, knappe Verbindungsbudgets haben oder mehrere Kassettenstufen verbinden, summieren sich diese zusätzlichen 0,2-0,3 dB pro Verbindungspunkt schnell. Wir empfehlen im Allgemeinen niedrige -Verluste für geschäftskritische 100G-Verbindungen oder wenn Sie sich für höhere Geschwindigkeiten zukunftssicher machen möchten.

A: Jedes Kabel ist speziell für Singlemode (OS2 9/125 μm) oder Multimode (OM3/OM4 50/125 μm) konzipiert – Sie können es nicht kombinieren. Die MT-Ferrulenausrichtung und die Faserkerngrößen unterscheiden sich zwischen den beiden Typen. Für Multimode verwenden Sie dies normalerweise mit 40GBASE-SR4- oder 100GBASE-SR4-Transceivern über OM3- oder OM4-Glasfaser. Denken Sie bei Singlemode an 100GBASE-PSM4 oder 40G-Anwendungen mit großer Reichweite. Die gute Nachricht ist, dass wir sie farblich-kodieren: Aqua- oder Magenta-Ummantelung für Multimode, Gelb für Singlemode. Stellen Sie einfach sicher, dass Sie den richtigen Glasfasertyp bestellen, der zu Ihren Transceivern und der vorhandenen Infrastruktur passt!

A: Der Push-{0}}Pull-Verriegelungsmechanismus am MTP-Anschluss ist wirklich ein Game-Changer für Installationen mit hoher{2}}Dichte. Anstelle der herkömmlichen Laschen zum Lösen-von LC- oder SC-Anschlüssen müssen Sie zum Trennen einfach gerade nach hinten ziehen – keine Fingergymnastik erforderlich. Das ist enorm, wenn Sie in einem engen Patchfeld mit Dutzenden dicht gepackten Fasern arbeiten. Ich habe gesehen, wie Techniker 10 Minuten lang damit zu kämpfen hatten, um andere Kabel herumzukommen und eine Entriegelungslasche zu drücken. Mit Push-Pull können Sie die Verbindung selbst in den überfülltesten Racks mit einer Hand trennen. Darüber hinaus verringert sich das Risiko, versehentlich das falsche Kabel abzutrennen oder benachbarte Anschlüsse zu beschädigen.

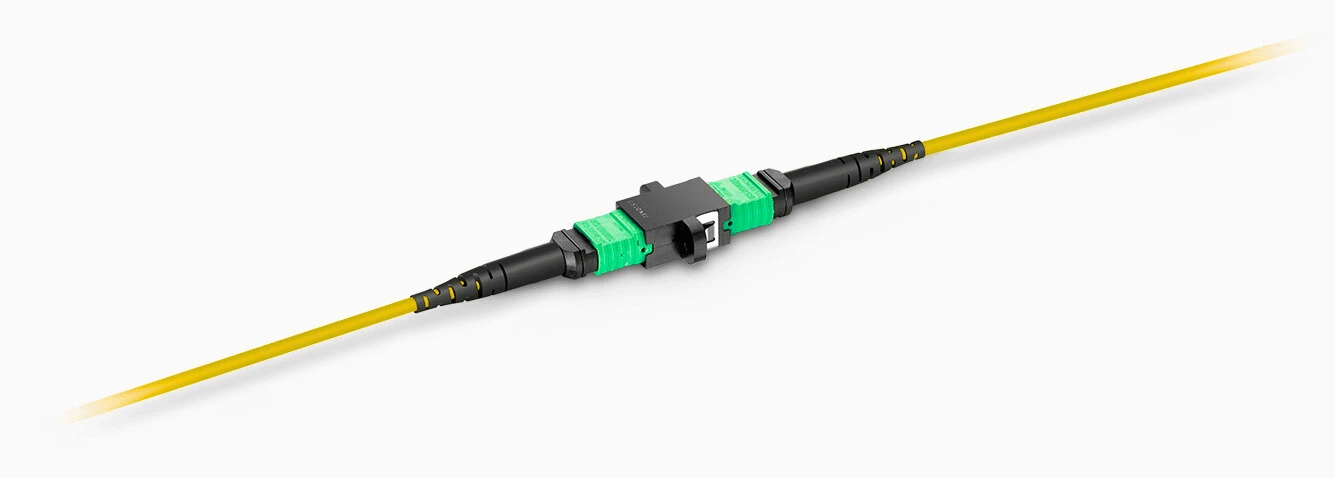

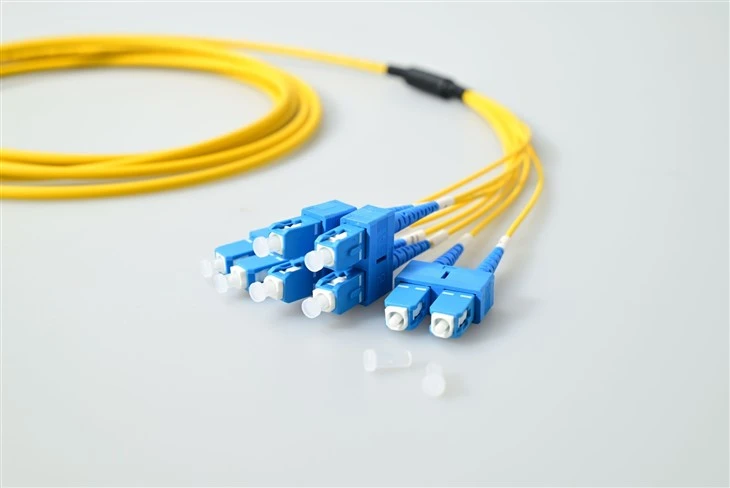

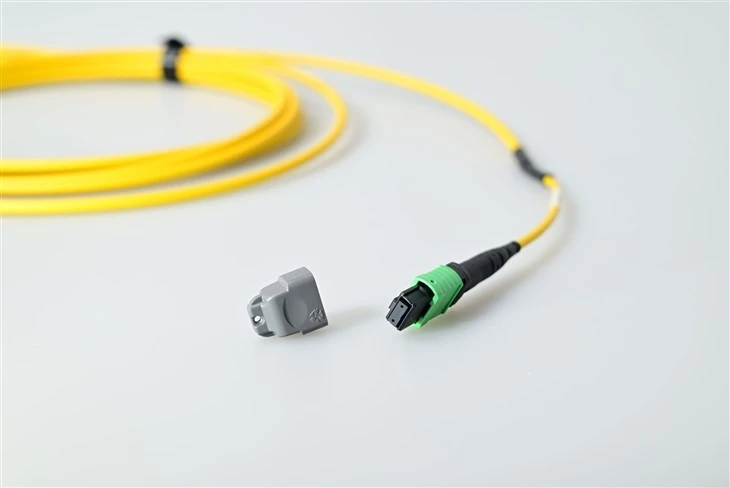

A: Die Führungsstifte machen die Magie bei MTP/MPO-Steckverbindern aus. Es handelt sich um ultrapräzise Metallstifte (wir sprechen von Toleranzen im Mikrometerbereich{{2}), die die MT-Ferrule beim Zusammenstecken des Steckverbinders ausrichten. Hier ist der Deal: Die „männliche“ Version hat die Stifte, die „weibliche“ Version hat Löcher, um sie aufzunehmen. Die meisten unserer 8-adrigen SC-zu-MTP/MPO-Kabel verfügen über weibliche (pinlose) MTP-Anschlüsse am MTP-Ende, was für den Anschluss an QSFP-Transceiver oder Patchpanels Standard ist. Die Transceiver und Panels verfügen über männliche (Pin-)Anschlüsse. Wenn Sie also bestellen, benötigen Sie weibliches MTP, es sei denn, Sie haben eine bestimmte Anwendung, die etwas anderes erfordert. Das SC-Ende? Standard-Duplex-SC-Anschlüsse, da gibt es nichts Besonderes.

A: Wir bieten alle drei an, und jedes hat seinen Platz. Rundkabel sind am gebräuchlichsten – sie sind robust, lassen sich leicht durch Kabelmanagementsysteme verlegen und sind flexibel genug für enge Biegungen. Sie sehen dies bei einem Mantel mit 3,0 mm Durchmesser. Ovale Kabel sind flacher, was sich gut für die Verlegung unter Doppelböden oder in engen horizontalen Kabelrinnen eignet. Das blanke Band ist am kompaktesten – es besteht im wahrsten Sinne des Wortes nur aus der Bandfaser mit einer minimalen Schutzummantelung. Das eignet sich hervorragend für Installationen mit ultra{6}hoher-Dichte, bei denen es auf jeden Millimeter ankommt, ist aber bei grober Handhabung weniger robust. Für die meisten Rechenzentrumsanwendungen empfehlen wir das robuste Rundkabel. Es ist der ideale Kompromiss zwischen Flexibilität, Haltbarkeit und einfacher Installation.

A: Die Polarität kann verwirrend sein, aber hier ist die einfache Version: Bei einem standardmäßigen 8-Faser-SC-zu-MTP/MPO-Breakout handelt es sich normalerweise um die Polarität vom Typ B (auch Methode B genannt). Das bedeutet, dass Glasfaser 1 an einem Ende mit Glasfaser 8 am anderen Ende verbunden ist, Glasfaser 2 mit Glasfaser 7 usw. – es handelt sich um einen „Tastenwechsel von oben nach unten“. Dies ist, was Sie zum Anschluss eines 40G-QSFP+-Transceivers an vier Duplex-SC-Ports benötigen. Die Polarität vom Typ A ist Straight-Through (Faser 1 zu Faser 1), was bei Breakout-Anwendungen weniger üblich ist. Bei Typ C handelt es sich um gekreuzte Paare, die Sie bei bestimmten Kassettenkonfigurationen verwenden würden. Fazit: Sofern Ihr Netzwerkdesign nichts anderes vorschreibt, entscheiden Sie sich für Typ B für QSFP-Anwendungen. Wir können Sie durch die genaue Konfiguration führen, wenn Sie uns Ihr Netzwerkdiagramm senden.

A: Die Farbcodierung hilft Ihnen bei der schnellen Identifizierung und der Verhinderung von Verwechslungen. Hier ist der Standard: Aqua Jacket=OM3 Multimode (10G bewertet), Magenta/Violett=OM4 Multimode (40/100G bewertet), Gelb=OS2 Singlemode. Dem folgt auch das MTP/MPO-Gehäuse – Sie sehen blaues Gehäuse für UPC-Lackierung und grünes für APC-Lackierung bei Singlemode. Einige Hersteller fügen ihre eigenen Variationen hinzu, aber das sind die Industriestandards. Spielt es funktionell eine Rolle? Nicht wirklich – ein gelbes Kabel funktioniert einwandfrei, solange die darin enthaltene Faser vom richtigen Typ ist. Aber operativ ist es sehr wichtig. Durch die Farbcodierung wissen Techniker sofort, womit sie arbeiten, reduzieren Installationsfehler und beschleunigen die Fehlerbehebung erheblich. Darüber hinaus sind Netzwerkprüfungen und -dokumentationen viel einfacher, wenn Sie nur einen Blick auf die Kabelfarben werfen können.
