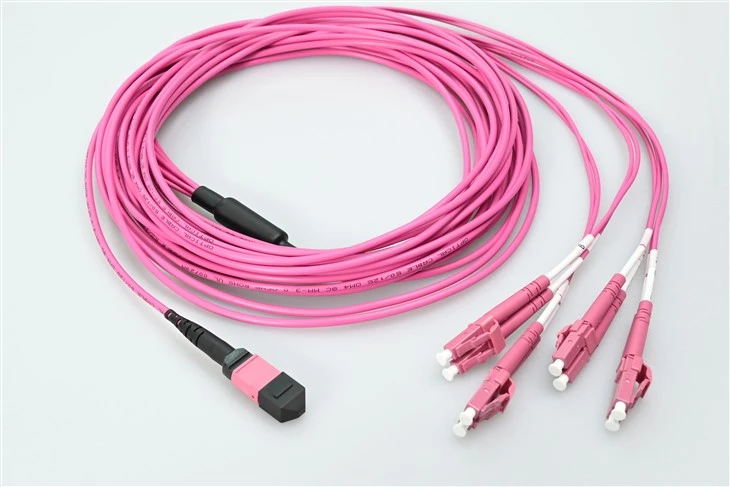

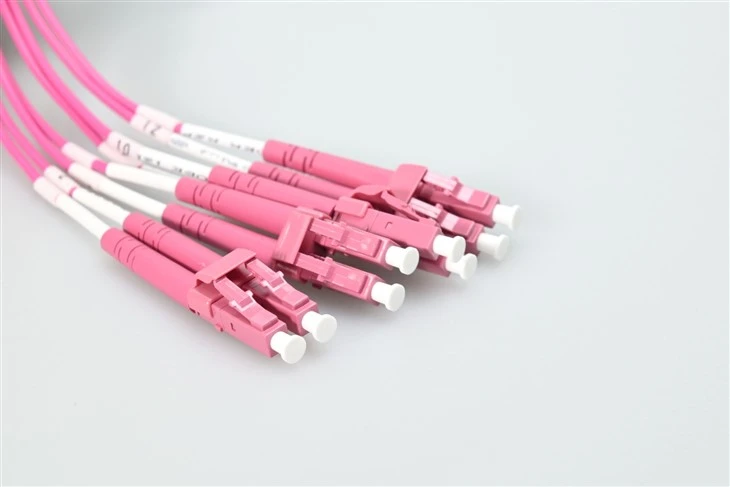

Evolux Fiber MTP TO LC UPC 8CORE OM4 3.0MM PATCH CORD unterstützt die Migration von Rechenzentren zu höheren Datenraten bei Verwendung mit unseren Trunks. MTP®-Kabel sind eine effiziente Lösung für das Patchen von Glasfasern mit hoher -Dichte in Rechenzentren und machen eine zeitaufwändige Feldkonfektionierung überflüssig. Sie sind so konzipiert, dass sie Platz sparen, das Kabelmanagement vereinfachen und gleichzeitig kostengünstige Patch-Optionen innerhalb von Schränken bieten. Für Backbone-Trunk-Bereitstellungen bieten wir unsereMTP OM4 12-Glasfaser-Multimode-Trunk-Patchkabelbieten eine ergänzende -Verkabelungslösung mit hoher Dichte an.
Spezifikation
| Stecker A | MTP-Buchse (ohne Stift) | Stecker B | LC UPC Duplex |
| Fasermodus | OM4 50/125μm | Wellenlänge | 850/1300 nm |
| 40/100G Ethernet-Entfernung | 150 m bei 850 nm | 10G-Ethernet-Entfernung | 400 m bei 850 nm |
| MTP-Anschluss IL | 0,35 dB max. (0,15 dB typ.) | LC-Stecker IL | Kleiner oder gleich 0,2 dB |
| MTP-Anschluss RL | Größer oder gleich 20 dB | LC-Stecker RL | Größer oder gleich 30 dB |
| Dämpfung bei 850 nm | Weniger als oder gleich 2,3 dB/km | Dämpfung bei 1300 nm | Weniger als oder gleich 0,6 dB/km |
| Kabelmantel | Plenum (OFNP) | Faseranzahl | 8 Fasern |
| Kabelaußendurchmesser (OD) | 3,0 mm | Ausbruch-Außendurchmesser (OD) | 2,0 mm |
| Zuglast bei der Installation | 66N | Zugfestigkeit (lang-/kurzfristig) | 80/240N |
| Betriebstemperatur | (-10 bis 60 Grad (14 bis 140℉) | Lagertemperatur | (-10 bis 70 Grad (14 bis 158℉) |
Merkmale
Hochwertige Verarbeitung sorgt für eine zuverlässige Übertragung
-MTP-Connector: Bereitstellung konsistenter Signale und Ermöglichung eines anpassbaren Systemdesigns.
-Glasfaser: Ermöglicht eine größere Flexibilität bei der Kabelführung und -lagerung durch engere Biegungen.
-Jacke: Reduziert das Schadenspotenzial durch feuer-beständige und raucharme-Materialien.
Optimierung der Verkabelungsdichte, um verschiedenen Umgebungsbedingungen gerecht zu werden.
- Reduzierung der Installationskosten durch Minimierung des Abfalls, Verbesserung des Kabelmanagements und Rationalisierung der Bereitstellung.
Mit einem benutzerfreundlichen Plug-in-können Sie Ihr Netzwerk ganz einfach aktualisieren.
-MTP®-LC-Kabelbäume ermöglichen schnelle Upgrades der Datenrate, einschließlich der Migration von 10G auf 40G. Um besser zu verstehen, wie OM4 im Vergleich zu anderen Multimode-Qualitäten abschneidet, bevor Sie sich für eine Verkabelungsinfrastruktur entscheiden, sehen Sie sich unsere Übersicht anUnterschiede zwischen den Multimode-Fasertypen OM1 und OM5 und Bandbreitenbewertungen.
Anwendungen
Migration des Rechenzentrums von 10G auf 40G/100G-Netzwerk
Dieses MTP-LC-Breakout-Kabel bietet einen direkten Upgrade-Pfad von der 10G- auf die 40G/100G-Ethernet-Infrastruktur. Die 8-Glasfaserkonfiguration entspricht den standardmäßigen 40G-QSFP+-Transceiver-Anforderungen und ermöglicht eine nahtlose Migration der Rechenzentrumsgeschwindigkeit, ohne vorhandene LC-basierte Patchpanels zu ersetzen. Einen vollständigen Planungsleitfaden zu strukturierten Verkabelungsoptionen bei 100G finden Sie in unserem Artikel überSo wählen Sie die richtige Glasfaserverkabelung für den Einsatz von 100G-Rechenzentren aus.
Hochdichtes Glasfaser-Patching in Colocation-Einrichtungen
Konzipiert für das Patchen auf Rack-{0}}{1}}Rack- und Schrankebene-bei begrenztem Platzangebot. Das MTP-zu--Fanout-Design konsolidiert acht Glasfaserverbindungen in einer einzigen MTP-Schnittstelle und reduziert so die Kabelüberlastung in Colocation-Umgebungen mit hoher -Dichte.
Plenum-Luftrauminstallation für Unternehmensgebäude
Der OFNP-Plenummantel-erfüllt die Brandschutzvorschriften für die Installation in Lüftungsräumen über abgehängten Decken. Unternehmenscampusnetzwerke und Gewerbegebäude, die Code-konforme Glasfaserverkabelung erfordern, profitieren von diesem Plenum-Breakout-Patchkabel.
Kurze-40G-QSFP+-zu-SFP+-Verbindung mit Reichweite
Verbindet 40G-QSFP+-Switch-Ports mithilfe der 8--Glasfaser-Breakout-Struktur direkt mit vier 10G-SFP+-Ports. Dieses MTP-Kabelbaumkabel für die Konvertierung von QSFP-auf SFP macht separate Breakout-Module überflüssig. Wenn der Patch-Endpunkt einen festen Adapter-Port anstelle einer direkten Kabelführung erfordert, ist unserMTP/MPO-Glasfaseradapter für die Panelmontage mit 8, 12 und 24 Fasernstellen die passende Schnittstelle bereit.
Test- und Laborgeräte für Glasfaserkonnektivität
Unterstützt optische Testgeräte und Laboraufbauten, die Multimode-OM4-Verbindungen mit nachgewiesen niedriger Einfügungsdämpfung erfordern. Der werkseitig-getestete 0,35-dB-MTP-Stecker gewährleistet genaue Messgrundlagen für Glasfasertestanwendungen.
FAQ
F1: Was ist der Unterschied zwischen MTP- und MPO-Anschlüssen an diesem Breakout-Kabel?
A: MTP ist eine eingetragene Marke von US Conec, die die MPO-Standards mit erweiterten Funktionen wie ovalen Führungsstiften und Metallstiftklemmen erfüllt. Dieses Kabel verwendet echte MTP-Stecker von US Conec mit einer maximalen Einfügungsdämpfung von 0,35 dB, die generische MPO-Stecker in der Signalkonsistenz übertrifft.
F2: Kann dieses 8-Faser-MTP-LC-Kabel 40G-QSFP+-Transceiver unterstützen?
A: Ja. Die 8-Glasfaserkonfiguration entspricht den Kanalanforderungen für 40GBASE-SR4 QSFP+-Module. Jeder 40G-Port verwendet 4 Fasern zum Senden und 4 Fasern zum Empfangen, wodurch dieses MTP-zu-LC-Breakout-Kabel mit standardmäßigen 40G-Multimode-Transceivern kompatibel ist. Einen direkten Vergleich der Verwendung von LC- und MTP/MPO-Schnittstellen in Umgebungen mit hoher Dichte finden Sie in unseremPraktischer Leitfaden zur Auswahl von LC- und MTP/MPO-Steckern für das Patchen von Glasfasern mit hoher Dichte.
F3: Was bedeutet die OFNP-Plenumbewertung für dieses Glasfaser-Patchkabel?
A: OFNP (Optical Fiber Nonconductive Plenum) gibt an, dass der Kabelmantel feuerbeständig ist und wenig Rauch erzeugt, wenn er Flammen ausgesetzt wird. Dieses Plenum--bewertete MTP-Breakout-Kabel ist für die Installation in Gebäude-Luftrückführungsräumen ohne Leitungen zugelassen.
F4: Wie weit kann dieses OM4 MTP-LC-Kabel 40G- oder 100G-Signale übertragen?
A: Gemäß den Spezifikationen unterstützt dieses OM4-Multimode-Patchkabel 40G/100G-Ethernet-Übertragung bis zu 150 Meter bei 850 nm Wellenlänge und 10G-Ethernet bis zu 400 Meter.
F5: Ist dieser MTP-Stecker männlich (mit Stiften versehen) oder weiblich (ohne Stifte)?
A: Das MTP-Ende ist weiblich (ohne Stifte). Stellen Sie beim Anschluss an MTP-Trunkkabel oder -Kassetten sicher, dass der Gegenstecker ein Stecker (mit Stiften) ist, um eine ordnungsgemäße Ausrichtung und eine verlustarme Verbindung zu gewährleisten.
F6: Für welche Anwendungen ist ein Plenum--bewertetes MTP-zu-LC-Glasfaserkabel erforderlich?
A: Bauvorschriften erfordern in der Regel für Plenums ausgelegte Kabel-in Decken-Luftrückführungsplenums, erhöhten Bodenflächen in Rechenzentren und allen Bereichen, in denen die Luft für HVAC-Systeme zirkuliert. Dieses OFNP-ummantelte MTP-Fanout-Kabel erfüllt diese Installationsanforderungen.
F7: Kann ich für dieses MTP-LC 8-Faser-Breakout-Kabel kundenspezifische Längen bestellen?
A: Ja. Kundenspezifische Kabellängen, alternative Faserzahlen und verschiedene Breakout-Beinkonfigurationen sind auf Anfrage erhältlich. Wenden Sie sich an den Vertrieb, um Ihre MTP-Breakout-Kabelbaumanforderungen für Groß- oder Projektbestellungen festzulegen.
