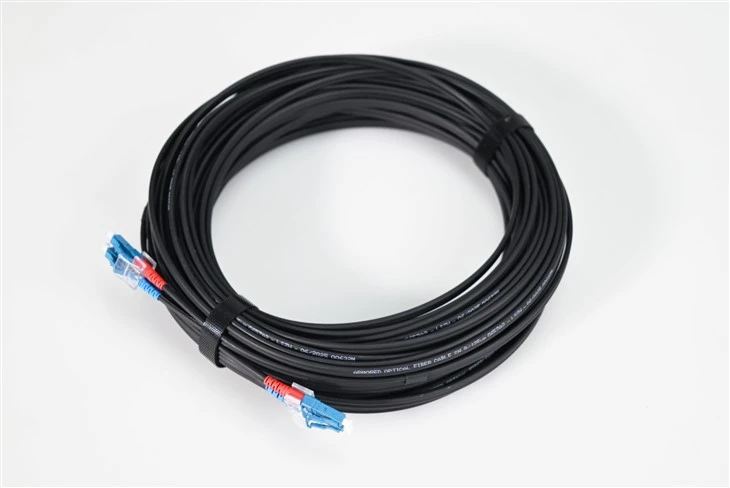

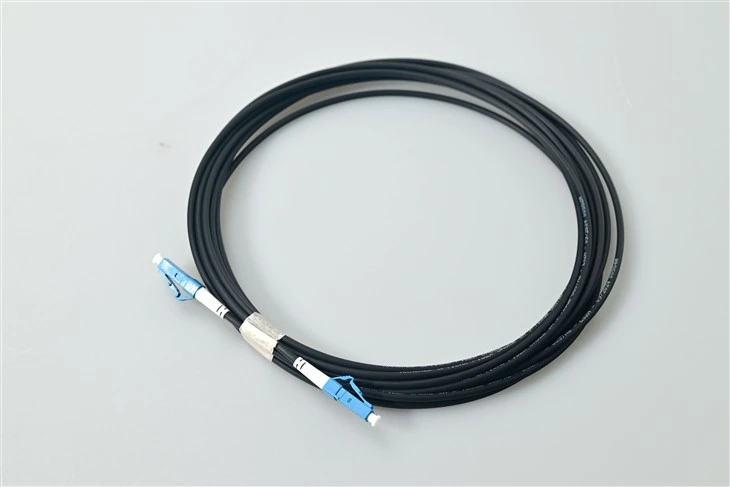

Was ist ein LC-LC-Patchkabel?
LC-LC-Glasfaser-Patchkabelist ein kleines, kompaktes Patchkabel, das in vielen Anwendungen sehr beliebt ist. Zu diesen Netzwerklösungen gehören Telekommunikationsnetzwerke, LANs, Datenverarbeitungsnetzwerke, Geräteabschlüsse und Räumlichkeitenverteilungen. LC-LC-Patchkabel sind für die Bereitstellung schneller Ethernet-Lösungen in Gigabit-Anwendungen und ATM-Anwendungen mit geringerem Platzbedarf konzipiert.
Spezifikation
| Parameter | Einheit | FC-, SC-, LC-/Panzerfaser-Patchkabel | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Einfügedämpfung (typisch) | dB | Kleiner oder gleich 0,3 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,3 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,3 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,3 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,3 | Kleiner oder gleich 0,3 |
| Rückflussverlust | dB | Größer oder gleich 45 | Größer oder gleich 50 | Größer oder gleich 60 | Größer oder gleich 30 | Größer oder gleich 45 | Größer oder gleich 50 | Größer oder gleich 30 | Größer oder gleich 45 | Größer oder gleich 50 | Größer oder gleich 35 | Größer oder gleich 55 | Größer oder gleich 75 |
| Betriebswellenlänge | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Austauschbarkeit | dB | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | ||||||||
| Vibration | dB | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | ||||||||
| Betriebstemperatur | Grad | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Lagertemperatur | Grad | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kabeldurchmesser | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Merkmale
Erfüllt die wachsende Nachfrage nach SFF-Lösungen
LC-Stecker werden mit einer Ferrule mit nur 1,25 mm Durchmesser hergestellt, was für dicht besiedelte Glasfasernetze ein großer Vorteil ist. Der LC-Stecker wird gemäß der Norm IEC 61754-20 für hochdichte Verbindungen wie in SFP-, XFP- und SFP+-Transceivern hergestellt.
Singlemode- oder Multimode-LC-LC, Riser- oder Plenum-Bewertung
Wir liefernLC-LC-Glasfaserkabelbaugruppen mit Singlemode- und Multimode-Optionen, mit Single-Mode- (9/125 OS1, OS2), Duplex- und Multimode-Optionen (50/125 und 62,5/125). Sie können wählen, ob es sich um eine Steigleitungsanwendung oder Plenumverbindungen handelt oder ob Sie es komplett individuell gestalten möchten. Sie können uns kontaktieren, um mehr über unseren OEM/ODM-Service für LC-LC-Patchkabel zu erfahren.
Einfaches und bequemes Herausziehen
LC-LC-Verbindungen verfügen über eine praktische Snap-In-Konfiguration und sind mit Verriegelungsmechanismen ausgestattet, die der Haltelasche eines RJ45-Steckers ähneln. Jetzt ist es einfach, den Stecker am Gerät anzuschließen und zu trennen. Die Verriegelungslaschen sind spritzgegossen- und bieten eine längere Haltbarkeit, da sie Zugkräften, Belastungen, Stößen und Stößen während der Kabelinstallation und Wartung standhalten.
Sichere und getestete Faseranordnung mit geringer Einfügungsdämpfung
Unsere Patchkabel werden zu 100 % optisch geprüft und getestet, um eine geringe Einfügungsdämpfung von nicht mehr als 0,02 dB zu erreichen.
Anwendungen
Farbcodiertes-Kabelmanagement für Rechenzentren
Schwarze Simplex-LC-Glasfaserkabel sorgen für eine visuelle Unterscheidung in Umgebungen, in denen die Farbcodierung eine schnelle Fehlerisolierung unterstützt. Netzwerkbetriebsteams, die Tausende von Patch-Verbindungen verwalten, verwenden LC-UPC-Kabel mit schwarzer -Ummantelung, um bestimmte VLANs, Out-of-{4}}Band-Verwaltungsverbindungen oder reservierte Testports festzulegen.
SFP- und SFP+-Transceiver-Patching
Die 1,25-mm-Aderendhülse mit kleinem Formfaktor dieses LC-Simplex-Kabels entspricht der kompakten Portdichte von optischen SFP-, SFP+- und XFP-Modulen. Ingenieure, die Switches mit hoher-Dichte und 48-Port-SFP+-Linecards einsetzen, verlassen sich auf schlanke schwarze LC-Patchkabel, um den Durchmesser des Kabelbündels zu minimieren. Für die Steckseite dieser Transceiver gilt:LC-Duplex-Glasfaseradapter für Panelinstallationen mit hoher -Dichtesind die Standard-Schnittstellenkomponente.
Broadcast-Routing und Master-Kontrollräume
Fernseheinrichtungen verwenden häufig standardmäßig schwarze Glasfaserbrücken für Video-Router-Verbindungsleitungen, um visuelle Unordnung bei Studiobeleuchtung zu reduzieren. Das Simplex-LC-UPC-Design eignet sich für unidirektionale SDI--über-Glasfaserpfade, bei denen nur ein einziger Sende- oder Empfangsstrang erforderlich ist.
Labor- und Prüfstandsinstrumentierung
Optische Testingenieure verbinden OTDR-Geräte, optische Leistungsmesser und Spektrumanalysatoren mithilfe schwarzer LC-Simplex-Patchkabel, die sich von farbigen Referenzfasern abheben. Die niedrige Einfügedämpfungsspezifikation von 0,2 dB gewährleistet eine minimale Messunsicherheit während der Kalibrierung.
Sichere Regierungs- und Finanznetzwerke
Einrichtungen mit strengen Kabelidentifizierungsrichtlinien setzen schwarze LC-Singlemode-Patchkabel in klassifizierten oder sensiblen Netzwerksegmenten ein. Die nicht-standardmäßige Farbe verhindert versehentliche Quer-Verbindungen mit allgemeinen-gelben Singlemode-Kabeln.
Abgrenzungspunkte von außen-zu-innen
Techniker, die armierte Außenkabel an Gebäudeeingangspunkten abschließen, wechseln oft zu schwarzen Simplex-LC-Jumpern für den Innenbereich, bevor sie sie in den Hauptverteiler einstecken. Der Farbkontrast markiert deutlich die Abgrenzung zwischen Außenanlage und Gebäudeverkabelung.
FAQ
F1: Warum sollte man für ein Singlemode-LC-Patchkabel einen schwarzen Mantel anstelle des standardmäßigen Gelbs wählen?
A: Schwarze LC-Simplex-Kabel dienen speziellen Kabelmanagementanforderungen. Betreiber von Rechenzentren verwenden sie, um den Verwaltungsverkehr visuell zu trennen, Schaltkreise zu testen oder Netzwerksegmente von gelben Singlemode-Verbindungen in der Produktion zu sichern.
F2: Ist dieses Simplex-LC-UPC-Kabel mit Duplex-SFP+-Transceivern kompatibel?
A: SFP+-Module verfügen über separate TX- und RX-Ports, die jeweils einen Simplex-LC-Anschluss aufnehmen. Ein Paar schwarzer LC-Simplex-Patchkabel kann ein einzelnes Duplexkabel ersetzen, wenn eine unabhängige Verlegung der Sende- und Empfangspfade bevorzugt wird.
F3: Was bedeutet die 1,25-mm-Ferrulengröße für die Anschlussdichte?
A: Die 1,25-mm-Keramikhülse hat den halben Durchmesser von SC- oder FC-Steckern und ermöglicht so die doppelte Anzahl von Anschlüssen auf derselben Schalttafelfläche. LC-Patchpanels mit hoher-Dichte bieten Platz für 72 oder 144 Ports in einer einzigen Rackeinheit. Einen ausführlicheren Vergleich dazu, wie LC im Vergleich zu Anschlüssen mit größerem-Format in dichten Umgebungen abschneidet, finden Sie unterLC-Glasfasersteckverbinderlösungen mit hoher-Dichte für die Verkabelung von Rechenzentren und Unternehmen.
F4: Wie vereinfacht der Verriegelungsmechanismus der Zuglasche die Wartung?
A: Die spritzgegossene Verriegelung an jedem LC-UPC-Stecker lässt sich mit einem einfachen Daumendruck lösen, ähnlich wie bei einem RJ45-Stecker. Techniker, die überlastete Patchpanels warten, schätzen die werkzeuglose Trennung, die versehentliche Glasfaserschäden reduziert.
F5: Welche Einfügungsdämpfung kann ich von diesem schwarzen LC-Simplex-Singlemode-Kabel erwarten?
A: Die werkseitige Prüfung garantiert eine Einfügungsdämpfung von höchstens 0,2 dB pro zusammengestecktem Steckerpaar. Diese enge Toleranz bewahrt das optische Leistungsbudget über lange kaskadierte Verbindungen in Telekommunikationsnetzen.
F6: Ist das schwarze Mantelmaterial LSZH oder PVC?
A: Beide Jackenoptionen sind verfügbar. Geben Sie LSZH für Innenraum-Plenum- oder Steigleitungsumgebungen an, in denen die Einhaltung der Brandschutzbestimmungen raucharme und halogenfreie Materialien- erfordert. PVC-Ummantelungen eignen sich für allgemeine -Zwecke zum Ausbessern von Racks.
F7: Kann ich benutzerdefinierte Längen für Rack--zu-Simplex-Läufe bestellen?
A: Ja. OEM-Simplex-LC-Singlemode-Kabel sind in Längen von 0,5 Metern bis 100 Metern erhältlich. Großeinkäufer, die schwarze Glasfaser-Patchkabel für große Installationen beziehen, erhalten Mengenpreise.
F8: Beeinflusst die schwarze Farbe die optische Leistung?
A: Nein. Die Pigmentierung des Mantels hat keinen Einfluss auf die innere Faser oder die Politur des Steckers. Das schwarze Simplex-LC-UPC-Kabel erfüllt die gleichen Einfügungsdämpfungs- und Rückflussdämpfungsspezifikationen wie die gelben Äquivalente. Wenn Sie auch Unterschiede im Steckerformat bewerten,die praktischen Unterschiede zwischen LC- und SC-Glasfaser-Patchkabelanschlüssendeckt die wichtigsten Kompromisse-für gängige Bereitstellungsszenarien ab.
