Gepanzerte Glasfaserkabel sind normale Fasern mit einer Metallschicht aus -Stahl oder Aluminium-, die um den Kern gewickelt ist. Es verhindert, dass Dinge Ihr Kabel quetschen, zerkauen oder auf andere Weise zerstören. Rechenzentren, Campusläufe, Fabriken, überall dort, wo es schwierig wird.
Wenn Sie die Grundlagen bereits kennen und nur den richtigen Typ auswählen müssen, springen Sie zur Vergleichstabelle. Ansonsten erfahren Sie hier, wie diese Kabel zusammengesetzt werden und wo die einzelnen Typen sinnvoll sind.

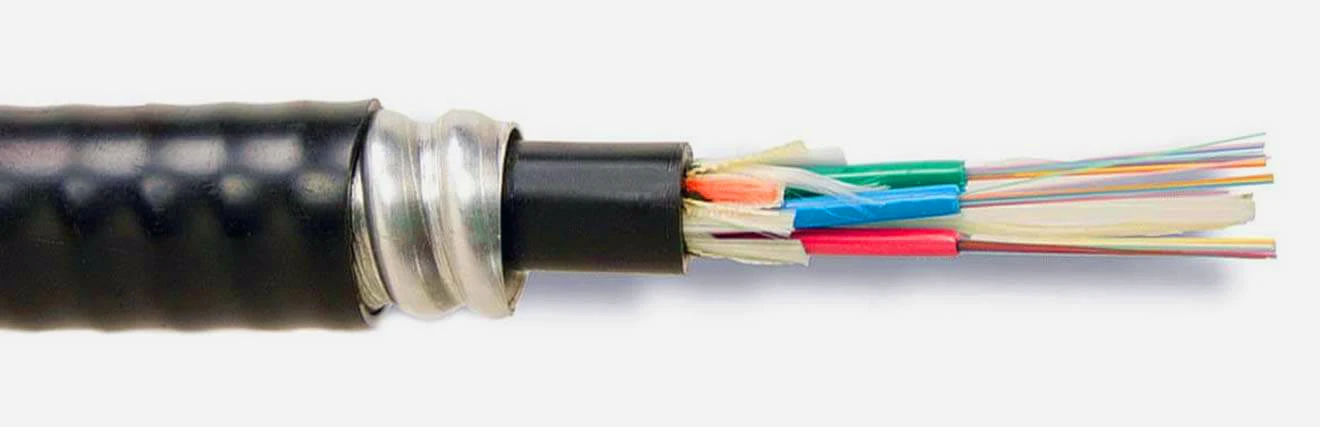

Wie ein gepanzertes Glasfaserkabel aufgebaut ist
Beginnen Sie von außen und arbeiten Sie nach innen. Der Außenmantel besteht aus Polyethylen für Außenkabel, PVC oder LSZH für Innenkabel. Darunter befindet sich eine Schicht Aramidgarn für Zugfestigkeit beim Ziehen. Dann die Rüstung. Im Inneren der Panzerung befinden sich die Fasern je nach Anwendung in dichten Pufferröhren oder losen Röhren.
Das meiste davon ist mit jedem anderen Glasfaserkabel identisch. Der Teil, den die Leute gerne beschönigen, ist die Beziehung zwischen der Art der Bewehrung und der Pufferkonstruktion, da sie sich darauf auswirkt, wie das Kabel tatsächlich vor Ort angeschlossen wird. Gepanzerte Kabel für den Innenbereich verwenden dicht-gepufferte Fasern mit 900 µm pro Ader-, die Sie einsetzen könnenAnschlüssedirekt darauf und überspringen Sie die Furkation vollständig, was schön ist. Gepanzerte Außenkabel werden mit einer losen -Röhrenkonstruktion, in Gel schwimmenden Fasern oder trockenem -Blockmaterial in größeren Röhren verwendet. Das bewältigt Temperaturschwankungen viel besser (normalerweise sind sie auf -40 Grad ausgelegt), aber Sie müssen vor dem Anschließen eine Gabelung vornehmen, und das ist ein zusätzlicher Schritt, den niemand gerne um 7 Uhr morgens im Feld macht.
Ob du rennstSingle--Modus oder Multimodeist eine völlig andere Frage als die Rüstung. Einzelmodus-für Entfernung und Bandbreite, Multimodus für kürzere Verbindungen. Die Panzerung beeinträchtigt die optische Leistung nicht.
Aluminium-Verriegelung vs. Wellstahl: Welchen Panzerungstyp benötigen Sie?
| Besonderheit | Ineinandergreifende Aluminiumpanzerung (AIA) | Panzerung aus gewelltem Stahlband |
|---|---|---|
| Wie es hergestellt wird | Aluminiumstreifen spiralförmig überlappend gewickelt | Beschichtetes Stahlband, gefaltet zu einem versiegelten Schlauch |
| Druckfestigkeit | Mäßig. Fußgängerverkehr, gestapelte Kisten, gelegentliches Ziehen einer Leiter | Hoch. Direktbestattung, Zonen mit schwerem Gerät |
| Nagetierschutz | Teilweise -Lücken zwischen Wraps können ausgenutzt werden | Wirksam. Durchgehendes Rohr, keine Eintrittspunkte |
| Gewicht | Etwa die Hälfte des Gewichts pro Meter Stahlband | Schwerer. Ein 24-Faser-Kabel ist etwa doppelt so lang wie die Aluminiumversion |
| Flexibilität | Lässt sich problemlos durch Kabelkanäle und um Ecken verlegen | Steifer, größerer Mindestbiegeradius |
| Feuerbewertungen | Riser (OFCR), Plenum (OFNP), LSZH | In den meisten Fällen nur für den Außenbereich geeignet |
| Wohin es geht | Rechenzentren, Steigleitungen, offene Deckenläufe, Innenwege auf dem Campus | Direkte Erdverlegung, Kanalverlegung, industrieller Außenbereich, raue Umgebungen |
Bei Innenarbeiten in Nordamerika dominiert die Verwendung von Aluminiumverriegelungen. Rechenzentren, IT-Schränke in Krankenhäusern, Regierungsgebäude, Universitätsgebäude-es ist überall. Die spiralförmige Wicklung verleiht dem Kabel genügend Flexibilität, um es durch Kabelkanäle und J--Haken zu führen, ohne dass jede Biegung zu einem Ringkampf wird.
Hier ist die Sache, über die nicht oft genug gesprochen wird: Eine Aluminiumverriegelung kann bei vielen Indoor-Verläufen die Installation von Leitungen überflüssig machen. Anstelle der üblichen zwei -Schritte-Installation des Kabelkanals und anschließendes Ziehen des Kabels-verlegen Sie einfach das armierte Kabel entlang des Leitergestells oder direkt durch die offene Decke. Bei einem Gebäude mit 30 oder 40 Läufen sind das nicht Stunden, sondern Tage außerhalb des Zeitplans. Es verfügt auch über Plenum- und Riser-Bewertungen, was wichtig ist, da so viele dieser Läufe letztendlich durch Luftaufbereitungsräume verlaufen.
Aber Aluminium-Verriegelungen sind nicht wirklich nagetiersicher-. Darüber müssen wir uns im Klaren sein. Die spiralförmigen Wicklungen überlappen sich, aber es gibt genug Lücke, dass ein entschlossenes Eichhörnchen oder eine Ratte hindurchkauen kann. Ich habe die Folgen gesehen. Wenn es auf dem Gelände eine dokumentierte Nagetiergeschichte gibt, denken Sie nicht einmal darüber nach. - Gehen Sie direkt zu Wellblech.
Wellstahlband bildet einen dichten Schlauch ohne Lücken. Es ist das, was Sie für direkte -Erdverlegungen, Leitungsinstallationen zwischen Gebäuden und Industriestandorten-Raffinerien, Bergwerke, Produktionshallen-wo Sie mit Chemikalien, Vibrationen und Gabelstaplern zu tun haben. Das Kabel ist schwer und steif, was eine enge Verlegung in Innenräumen erschwert, aber unter der Erde oder in einem Kabelkanal spielt das überhaupt keine Rolle. Die Riffelung sorgt außerdem für eine gute Feuchtigkeitsbarriere, was einer der Gründe dafür ist, dass sie auch in nassem Boden vergraben werden kann, ohne dass immer ein separater Innenkanal erforderlich ist.
Für die wirklich extremen Dinge -U-Boot-Landungen, Flussüberquerungen- gibt es spezielle Stahldrahtpanzerungen und geflochtene Panzervarianten, die für viel höhere Zugbelastungen ausgelegt sind, als Bandpanzerungen bewältigen können. Aber das ist ein anderes Gespräch.
Innen-, Außen- und Innen-/Außenkabel
Gepanzertes Innenkabel: dichte -Pufferfaser, ineinandergreifende Aluminiumarmierung, flammhemmender Mantel. Außenbereich: lose-Faserrohre, Wellstahl, wasserabweisende Verbindungen. Ganz einfach.
Bei Campus-Projekten taucht immer häufiger das gepanzerte Kabel für den Innen-/Außenbereich auf.{0}} Der Vorteil besteht darin, dass Sie ein einzelnes Kabel vom äußeren Kanaleingang durch die Gebäudedurchdringung über die Steigleitung in den Telekommunikationsraum verlegen. -Kein Spleiß am Gebäudeeintrittspunkt. Das ist ein Spleißgehäuse weniger pro Übergang und der ganze damit verbundene Arbeitsaufwand. Bei einem Campus mit 10 oder 15 Gebäuden summiert sich das schnell. Diese Kabel kombinieren normalerweise lose Röhrenfasern mit einem LSZH- oder Riser-Mantel und einer Aluminium-Verriegelungsarmierung.
Warum sollten Sie sich mit den zusätzlichen Kosten herumschlagen?
Gepanzerte Kabel laufen 20 bis 40 Prozent länger als gleichwertige ungepanzerte Kabel, Sie brauchen also einen Grund.
Nagetiere. Das ist der Grund, und es ist nicht einmal annähernd so. Ein einziges Durchkauen auf einem ungepanzerten Campus-Lauf bedeutet einen Notfall-LKW-Einsatz, einen Spleißtechniker, neue Hardware und wie viele Stunden oder Tage auch immer Ausfallzeit, während Sie darauf warten, dass all das zusammenkommt. Diese einzelne Reparaturrechnung übersteigt fast immer den Betrag, den Sie für die Aufrüstung der gesamten Kabelstrecke auf gepanzerte Kabel aufgewendet hätten. Also Einrichtungen, die es einmal durchgemacht haben? Sie schreiben in Zukunft in jede Spezifikation gepanzerte Kabel ein. Universitätsgelände, vorstädtische Büroparks, alles, was an offenes Land grenzt, wo Eichhörnchen, Erdhörnchen oder Ratten aktiv sind. Wellstahl für nachgewiesene Nagetierwege. Aluminium-Verriegelung, wo Nagetiere möglich sind, sich aber noch nicht bewährt haben.
Zweiter Grund: stark frequentierte-Innenbereiche. Lagerdecken, Fabrikzwischengeschosse, Einzelhandelsrückseite-des-Hauses. Es ist mit einer Aluminiumverriegelung abgedeckt.
Drittens: direkte Bestattung. Man kann einfach kein blankes Kabel in den Boden verlegen und davon ausgehen, dass es überlebt.
Beendigung: Vor-beendet oder feld-beendet
Vor-vorkonfektionierte, gepanzerte Kabel werden bereits mit Anschlüssen für-LC und SC geliefertPatchkabel, MPO/MTP für Trunks. Durch die werksseitige Terminierung wird eine Einfügungsdämpfung durchgängig unter 0,2 dB erreicht, und viel Glück dabei, diese im Feld zu erreichen, wenn Sie auch mit einem Panzerungsstreifen kämpfen. Wenn Ihre Läufe geplant und gemessen sind, ist der Umzug vor-beendet.
Der Feldanschluss ist sinnvoll, wenn Sie keine genauen Längen festlegen können. Grabenaushub im Freien, Gebäudesanierungen, alles, wo sich die Route ändern könnte, sobald Sie tatsächlich vor Ort sind. Für die Panzerung benötigen Sie einen drehbaren Kabelabisolierer. Und denken Sie daran: -Metallpanzerung bedeutet Verbindung und Erdung gemäß NEC-Artikel 770. Dies ist ein zusätzlicher Schritt, der bei ungepanzerten Kabeln nicht existiert und den die Inspektoren unbedingt überprüfen werden.
Auswahl von Kabeln für bestimmte Aufgaben
Datencenter-Cross-Verbindungen bestehenOM3 oder OM4 Multimode: vor-vorkonfektionierte Aluminium-Interlock-Trunks. Schnelle Installation, saubere optische Nummern direkt nach dem Auspacken.
Campus-Rückgrat zwischen Gebäuden: Wellstahl im Freien mit gel-gefüllten Single-Mode-Los--Röhrenfasern. Und bitte geben Sie mehr Faseranzahl an, als Sie für nötig halten. Das Einziehen eines zweiten Kabels in drei Jahren kostet enorm mehr, als das Hinzufügen von Litzen zur ursprünglichen Bestellung. Wir haben Projekte gesehen, bei denen eine Verdoppelung der Anzahl die Kabelkosten vielleicht um 15 Prozent erhöht hätte, aber später eine ganze zweite Installation eingespart hätte. Am anderen Ende schließen Sie es an ein Patchpanel an und verbinden es mit GerätenSimplex- oder Duplex-Patchkabel.
Läuft von außen nach innen ohne guten Spleißpunkt: Innen-/Außen-bewehrtes Kabel. Ein Kabel, kein Übergangsspleiß, sauberere Stückliste.
Anwendbare Standards
IEC 60794 deckt mechanische und Umweltprüfungen ab. ITU-T G.652 definiert Single--Mode-Faserspezifikationen. Für die Verkabelung von Gewerbegebäuden in Nordamerika wenden Sie sich an ANSI/TIA-568.3-D. GR-20-CORE (Telcordia) kümmert sich um die Zuverlässigkeit außerhalb der Anlage. Die Brandschutzklassifizierungen fallen unter UL 1666 und NFPA 262. Wenn Sie die Brandschutzklassifizierung für den Durchgang – Steigleitung, Plenum, Allzweck – falsch gewählt haben, vermasseln Sie alles. Niemand möchte dieses Gespräch mit einem Projektmanager.
Ein paar Installationshinweise
Der Biegeradius eines armierten Kabels beträgt das 10- bis 20-fache des Außendurchmessers. Wenn Sie darüber hinausgehen, knickt die Faser dauerhaft-. Kleben und erden Sie metallische Panzerungen immer an beiden Enden gemäß NEC 770.
Wenn Sie die Panzerung für den Feldabschluss entfernen, lassen Sie etwa 10 bis 12 Zoll des Panzerungsendes frei, damit Sie Zugang zum Puffer haben. Und gehen Sie ganz einfach mit der rotierenden Abisoliertiefe vor. Wenn Sie die 900-µm-Pufferbeschichtung darunter streichen, haben Sie ein Problem, das sich erst beim Testen zeigt-oder, schlimmer noch, sechs Monate später sporadisch auftritt.
Noch etwas vergessen die Leute: Wenn Sie armierte Kabel durch vorhandene Leitungen ziehen, überprüfen Sie die Füllung. Der vergrößerte Außendurchmesser bedeutet, dass ein Kabelkanal, der bequem in ein ungepanzertes Kabel passt, für die gepanzerte Version möglicherweise zu eng ist. Zuerst messen.
Häufig gestellte Fragen
F: Was ist der Unterschied zwischen gepanzerten und ungepanzerten Glasfaserkabeln?
A: Gepanzerte Kabel haben eine Metallschicht (Aluminium oder Stahl) zwischen der Ummantelung und dem Faserkern, um Druckfestigkeit und Nagetierschutz zu gewährleisten. Ungepanzert nicht. Sie zahlen dafür in Gewicht, Kosten und Biegeradius. Wenn die Route kein physisches Risiko für die Glasfaser darstellt, funktioniert die ungepanzerte Leitung gut und kostet weniger.
F: Können gepanzerte Glasfaserkabel direkt vergraben werden?
A: Nur wenn es speziell für die direkte Erdverlegung ausgelegt ist-das bedeutet, dass es sich um eine gewellte Stahlbandpanzerung mit Wasser-blockierender loser-Rohrkonstruktion handelt. Das Gel- oder Trockenblockband im Inneren verhindert das Eindringen von Feuchtigkeit, wenn im Laufe der Zeit ein Stein oder eine Wurzel die Jacke durchdringt. Die Aluminiumverriegelung ist nicht für die Erdverlegung-geeignet. Die meisten örtlichen Vorschriften verlangen eine Tiefe von 18 bis 24 Zoll.
F: Benötigt ein gepanzertes Glasfaserkabel eine Erdung?
A: Ja. Gemäß NEC-Artikel 770 müssen Sie an beiden Enden eine Metallarmierung mit dem Erdungselektrodensystem des Gebäudes verbinden.
F: Ist ein gepanzertes Glasfaserkabel nagetiersicher-?
A: Wellstahl ist effektiv-das durchgehende, versiegelte Rohr bietet Nagetieren keinen Angriffspunkt. Aufgrund der Lücken zwischen den Spiralwindungen besteht keine Aluminiumverriegelung. Es schreckt gelegentliches Nagen ab, hält aber einem motivierten Tier nicht stand. Bei Strecken mit bekanntem Nagetierverkehr immer Wellblech verwenden.
F: Welche Anschlüsse funktionieren mit gepanzerten Glasfaserkabeln?
A: Alle die gleichen-LC, SC, ST, MPO/MTP. Armor ändert nichts an Ihrer Steckerauswahl. Dadurch wird der Abschlussvorgang nur komplizierter, da Sie die Panzerung entfernen müssen, bevor Sie an die Faserpufferrohre gelangen.
