Was ist ein MTP-Connector?

Ein MTP-Anschluss ist ein Multi--Glasfaser-Push-On-optischer Steckerdas mehrere Fasern in einer einzigen Ferrule abschließt. Der Name steht für Multi-Fiber Termination Push-on. Wo herkömmliche Duplex-Stecker es mögenLCoderSCWährend ein MTP-Stecker eine oder zwei Fasern pro Stecker verarbeiten kann, kann er 8, 12, 16, 24 oder sogar 32 Fasern über eine einzige Schnittstelle transportieren.

Dies macht MTP-Anschlüsse zu einer praktischen Wahl überall dort, wo es auf die Faserdichte ankommt - Backbone-Verkabelung zwischen Verteilungsgebieten, strukturierte Verkabelung in Datenhallen und parallele optische Verbindungen, die 40G-, 100G-, 400G- und 800G-Übertragung unterstützen. Anstatt Dutzende einzelner Duplex-Patchkabel zu verwalten, kann ein Installateur eine einzelne MTP-Trunk-Baugruppe bereitstellen und diese nach Bedarf an jedem Ende heraustrennen.

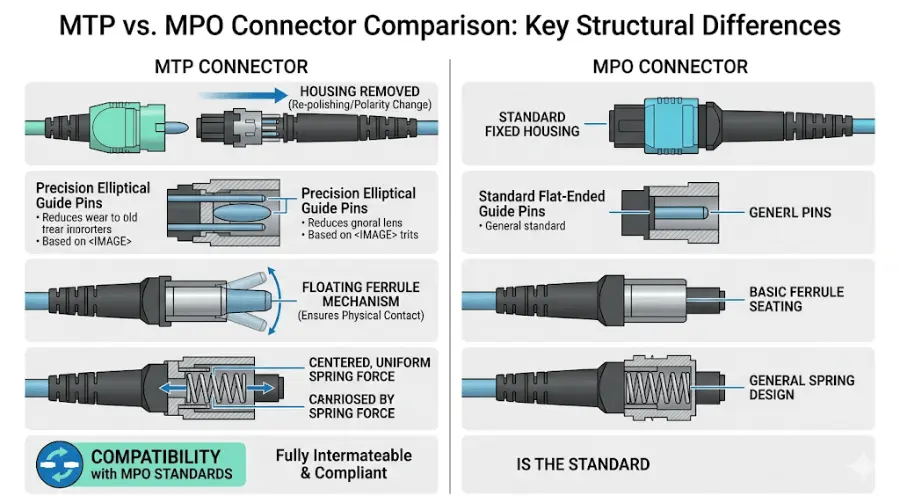

MTP- und MPO-Anschluss: Was ist der Unterschied?

Diese Frage taucht in fast jedem MTP-Beschaffungsgespräch auf, und die Unterscheidung ist wichtiger, als vielen Käufern bewusst ist.

MPO(Multi-fiber Push On) ist ein generisches Steckverbinderformat, das durch internationale Standards definiert istIEC 61754-7und TIA-604-5 (auch bekannt als FOCIS 5). Jeder Hersteller kann einen MPO-Stecker produzieren, solange er diese Schnittstellenspezifikationen erfüllt.

MTPist eine Marken-Hochleistungsversion des MPO-Steckers, entwickelt und hergestellt von US Conec. EntsprechendTechnische Dokumentation von US ConecMTP-Steckverbinder sind vollständig konform mit allen MPO-Standards (IEC 61754-7-1, IEC 61754-7-2 und TIA-604-5) und können mit jedem standardkonformen MPO-Stecker verbunden werden. MTP-Steckverbinder verfügen jedoch über technische Verbesserungen, die generischen MPO-Steckverbindern normalerweise fehlen – einschließlich eines abnehmbaren Gehäuses für die Umpolung vor Ort, elliptischer Führungsstifte mit engeren Toleranzen, die den Verschleiß der Führungslöcher reduzieren, Ferrulenschwimmer für besseren physischen Kontakt unter Last und ein optimiertes Federdesign, das Schäden am Faserband verhindert.

In der Praxis: Alle MTP-Anschlüsse sind MPO-kompatibel, aber nicht alle MPO-Anschlüsse liefern Leistung auf MTP{1}}-Niveau. Bei kurzen, -verlustarmen-Budget-Verbindungen in dichten Umgebungen -, insbesondere solchen, die 100G- oder 400G-Paralleloptiken unterstützen - können die engeren Toleranzen eines MTP-Steckers den Unterschied zwischen einem Kanal, der die Zertifizierung besteht, und einem Kanal, der die Zertifizierung nicht besteht, ausmachen.

Einen ausführlicheren Vergleich finden Sie in unseremMPO/MTP-Faserführung.

Erklärte MTP-Anschlusstypen

Die Wahl des richtigen MTP-Steckers erfordert das Verständnis mehrerer struktureller Merkmale, die sich direkt auf Kompatibilität und Leistung auswirken. Hier sind die wichtigsten.

MTP männlich vs. weiblich: Was ist der Unterschied?

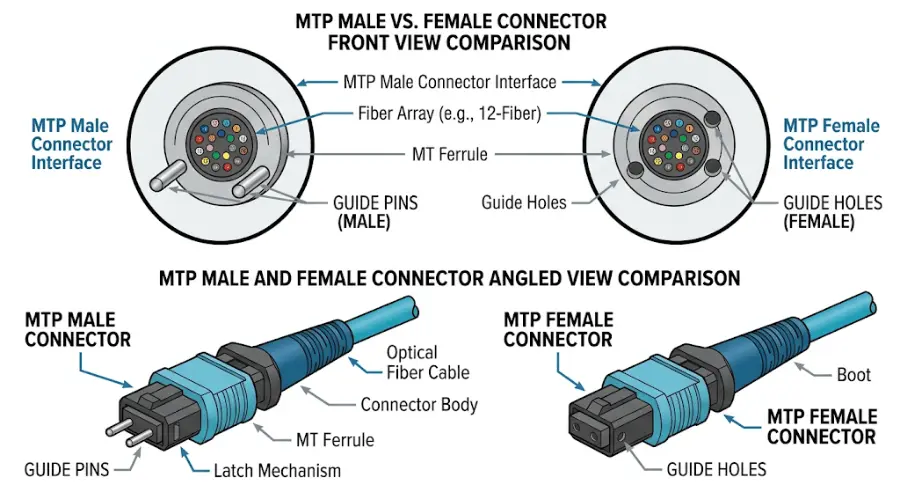

MTP-Stecker gibt es in männlicher und weiblicher Ausführung. Dies dient nicht nur der Kennzeichnung -, sondern bestimmt auch, ob zwei Stecker physisch miteinander verbunden werden können.

A MTP-SteckerEnthält Ausrichtungsführungsstifte, die aus der Ferrulenfläche hervorstehen. AMTP-Buchseverfügt über Führungslöcher, aber keine Stifte, die so konzipiert sind, dass sie die Stifte auf der männlichen Seite aufnehmen und an ihnen ausrichten können. Bei einer ordnungsgemäßen Verbindung wird immer ein Stecker mit einer Buchse gepaart. Zwei männliche Steckverbinder können nicht direkt zusammengesteckt werden - die Stifte kollidieren. Auch zwei Buchsenstecker können nicht zusammengesteckt werden, da es nichts gibt, was die Faserausrichtung aufrechterhält.

In den meisten strukturierten Verkabelungssystemen verwenden Stammkabel an beiden Enden BuchsenMTP/MPO-Adapterim Patchpanel verwendet eine gepinnte (männliche) Ausrichtungsschnittstelle. Aktive Geräteanschlüsse (Transceiver, Linecards) sind in der Regel ebenfalls mit Pins versehen, daher verwenden die daran angeschlossenen Patchkabel weibliche MTP-Stecker.

Ein häufiger Fehler bei der Beschaffung: die Bestellung ausschließlich-männlicher oder ausschließlich-weiblicher Baugruppen, ohne die Steckschnittstelle an jedem Ende zu überprüfen. In der Praxis bedeutet dies, dass ein Stecker physisch nicht passt, was zu Nachbestellungen und Projektverzögerungen führt.

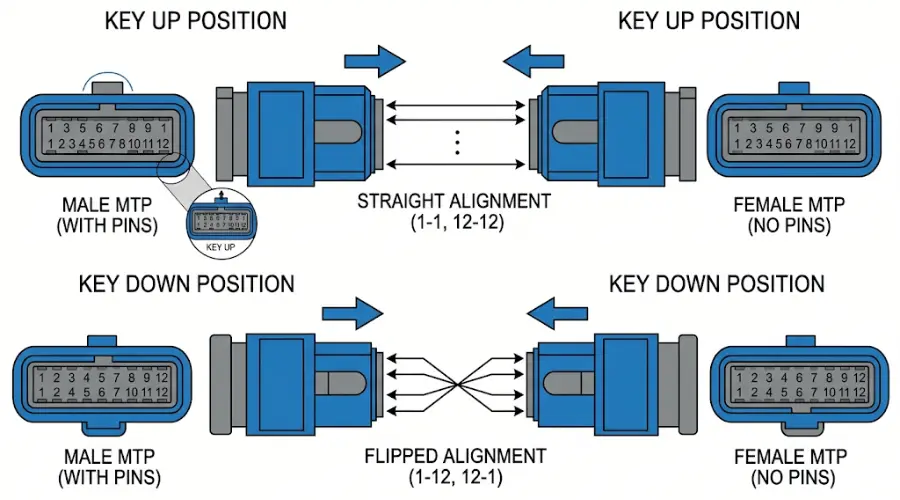

Ausrichtung „Taste nach oben“ und „Taste nach unten“.

Jeder MTP-Stecker verfügt über einen erhabenen Schlüssel (eine Kante am Gehäuse), der seine Drehposition im Adapter steuert. Wenn zwei Steckverbinder über einen Adapter zusammengesteckt werden, bestimmt ihre relative Schlüsselausrichtung - von oben nach oben oder von oben nach unten -, wie die Faserpositionen von einem Ende zum anderen abgebildet werden.

Orientierung hängt eng mit der Polarität zusammen, ist aber nicht dasselbe. Die Schlüsselposition beeinflusst, welche Faserposition an einem Stecker mit welcher Position am Gegenstecker übereinstimmt. Eine falsche Ausrichtung führt zu einer Verbindung, die zwar physisch verbunden, aber optisch fehlgeleitet ist.

UPC vs. APC Endflächenpolitur

MTP-Steckverbinder sind mit zwei Arten der Endflächenpolitur erhältlich:

• UPC (Ultra Physical Contact)- eine flache, senkrechte Politur, die eine gute Rückflussdämpfung bietet. Dies ist die Standardwahl für die meisten Multimode-Rechenzentrumsanwendungen und viele Singlemode-Links.
• APC (Abgewinkelter Physischer Kontakt)- eine 8-Grad-Winkelpolitur, die die Rückreflexion deutlich reduziert. APC wird typischerweise in Anwendungen benötigt, bei denen die Rückflussdämpfung kritisch ist, wie etwa CATV, PON/FTTH und bestimmte Langstrecken- oder analoge Systeme.

UPC- und APC-Anschlüsse sind vorhandennicht austauschbar. Das Zusammenstecken eines UPC-Steckers mit einem APC-Stecker führt zur Beschädigung beider Ferrulenflächen. Überprüfen Sie vor der Bestellung immer den Endflächentyp anhand des Systemdesigns. Einen detaillierten Vergleich der Politurtypen finden Sie in unseremLeitfaden PC vs. UPC vs. APC.

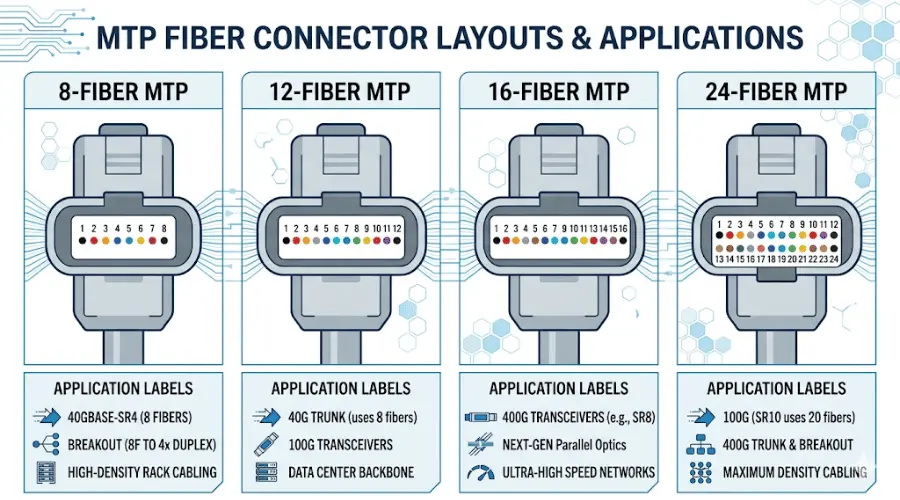

Anzahl der MTP-Steckerfasern: 8, 12, 16 und 24 Fasern

Die Anzahl der Fasern bestimmt, wie viele optische Kanäle ein einzelner MTP-Anschluss überträgt. Die richtige Wahl hängt vom Transceivertyp, dem Breakout-Schema und dem Wachstumsplan für den Link - ab, nicht nur davon, was gerade auf Lager ist.

8-Faser-MTP-Anschlüsse

8-Faser-MTP-Steckverbinder sind in parallelen Optikanwendungen üblich, bei denen der Transceiver vier Sende- und vier Empfangsfasern verwendet. Dazu gehören 40G SR4 (unter Verwendung von QSFP+-Modulen) und einige 100G SR4-Konfigurationen. Wenn Sie 40G-Verbindungen über OM3- oder OM4-Multimode-Glasfaser bereitstellen, sind 8-Faser-MTP-Baugruppen gepaart mit geeignetenMTP-zu-LC-Breakout-Kabelsind ein Standardansatz.

12-Faser-MTP-Anschlüsse

12-Faser-MTP-Stecker sind das am weitesten verbreitete Format in der strukturierten Verkabelung. Sie dienen als Basiseinheit für die meisten MTP-Trunkkabel, Kassettenmodule und Patchpanels. Selbst in 8-Faser-Optikanwendungen werden häufig 12-Faser-Trunks verwendet, da sie freie Glasfaserkapazität für zukünftige Migrationen bieten. Für100G-Verkabelung12-Faser-MTP-Baugruppen bleiben ein Grundnahrungsmittel.

16-Faser-MTP-Anschlüsse

16-Glasfaser-MTP-Anschlüsse werden immer relevanter, da 400G- und 800G-Optiken in Produktionsnetzwerke Einzug halten. Standards wie 400G SR8 und DR8 erfordern acht Sende- und acht Empfangsspuren - insgesamt 16 aktive Fasern. Der IEC 61754-7-3-Standard definiert speziell die zweireihige, 16 Fasern breite MPO-Schnittstelle für diese Anwendungen. Teams, die eine 400G-Paralleloptik-Migration planen, sollten prüfen, ob ihre Trunk- und Kassetteninfrastruktur 16-Faser-Konnektivität unterstützt.

24-Glasfaser- und MTP-Anschlüsse mit höherer Dichte

24-Glasfaser-MTP-Baugruppen bündeln mehr Fasern an einem einzigen Verbindungspunkt, was die Pfadnutzung reduziert und die Backbone-Bereitstellung in großen -Umgebungen vereinfacht. Sie sind besonders nützlich bei Konvertierungskonstruktionen von Basis 12 auf Basis 24 und in Einrichtungen, in denen die Maximierung der Faserdichte pro Rackeinheit Priorität hat. Allerdings erfordern 24-Faser-Stecker mehr Aufmerksamkeit bei der Planung, Reinigung und Prüfung der Polarität – bei doppelt so vielen Faserendflächen in einem Stecker ist das Kontaminationsrisiko entsprechend höher.

So funktioniert die Polarität des MTP-Steckers (Typ A vs. B vs. C)

Bei der Polarität passieren die meisten Fehler bei der MTP-Verkabelung. Es bestimmt, ob das Sendesignal (Tx) an einem Ende einer Glasfaserverbindung korrekt den Empfangsport (Rx) am anderen Ende erreicht. Bei einer Duplex-LC-Verbindung ist die Polarität relativ einfach: - Eine Faser überträgt Tx, die andere überträgt Rx. In einem MTP-System mit 8, 12 oder 24 Fasern in einem einzigen Anschluss wird die Aufrechterhaltung der korrekten Tx-zu-Rx-Zuordnung über jedes Faserpaar durch Trunks, Kassetten und Patchkabel zu einem Problem auf Designebene.

Warum Polaritätsfehler auftreten

Ein Polaritätsfehler verhindert nicht eine physische Verbindung. Die Anschlüsse sitzen immer noch, die Verbindung sieht „normal“ aus und die grundlegende Kontinuität ist möglicherweise sogar gegeben. Aber die optischen Pfade sind fehlgeleitet - Sender verbinden sich mit Sendern, oder Glasfaserpositionen sind vertauscht. Das Ergebnis ist eine physisch vollständige, aber logisch unterbrochene Verbindung. In einem Rechenzentrum mit Hunderten oder Tausenden von MTP-Verbindungen ist die Nachverfolgung eines Polaritätsfehlers zeitaufwändig und teuer.

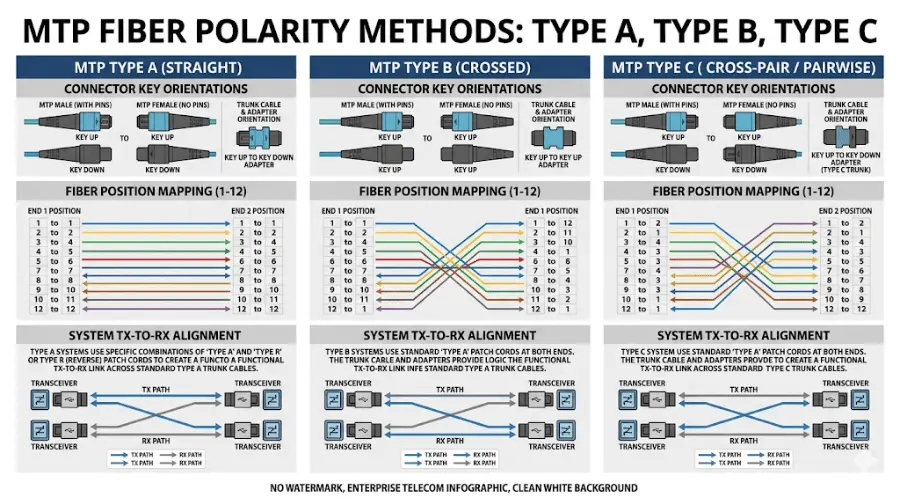

Polaritätsmethoden vom Typ A, Typ B und Typ C

DerANSI/TIA-568.3-E-Standarddefiniert drei primäre Polaritätsmethoden für MPO/MTP-Systeme, die jeweils einen anderen Stammkabeltyp und eine andere Adapterkonfiguration verwenden:

• Typ A (gerade-durchgehend)- Das Hauptkabel hat einen Key{1}}Up-Anschluss an einem Ende und einen Key{2}}Down-Anschluss am anderen Ende. Die Faser an Position 1 erreicht Position 1 am anderen Ende. Typ A ist die gebräuchlichste Methode bei der kassettenbasierten strukturierten Verkabelung. Es erfordert einen A-zu-Duplex-Jumper an einem Ende und einen A-zu-A-Duplex-Jumper am anderen Ende, was bedeutet, dass zwei verschiedene Patchkabeltypen vorrätig sein müssen.
• Typ B (umgekehrt)- Das Hauptkabel verfügt an beiden Enden über nach oben gerichtete Steckverbinder-, sodass die Faserreihenfolge umgekehrt ist (Position 1 wird Position 12 zugeordnet). Typ B wird häufig in direkten MPO-zu-Paralleloptiken verwendet, wie z. B. 40G SR4 und 100G SR4. Es verwendet Standard-A-zu-Duplex-Jumper an beiden Enden, was die Bestandsaufnahme des Patchkabels vereinfacht.
• Typ C (paar-weiser Flip)- Ähnlich wie Typ A in der Tastenausrichtung (Taste oben zu Taste unten), aber jedes benachbarte Faserpaar ist intern vertauscht (Position 1 geht zu Position 2, Position 2 zu Position 1 usw.). Typ C ermöglicht standardmäßige A-zu-B-Duplex-Jumper an beiden Enden, verwendet jedoch ein komplexeres Kabeldesign.

Der TIA-568.3-E-Standard führte außerdem zwei neuere universelle Methoden ein, U1 und U2, die darauf abzielen, die Gemeinsamkeit von Komponenten zu vereinfachen. Allerdings bleiben die A/B/C-Methoden in aktuellen Implementierungen dominant.

Die entscheidende Regel:Wählen Sie eine Polaritätsmethode und behalten Sie diese über die gesamte Installation hinweg konsistent bei. Das Mischen von Polaritätstypen innerhalb derselben Verbindung führt zu einer Unterbrechung der Tx/Rx-Zuordnung und ist eine der häufigsten Ursachen für unerklärliche Verbindungsausfälle.

So vermeiden Sie Polaritätsfehler

Definieren Sie die vollständige Verbindungsarchitektur - von Transceiver zu Transceiver -, bevor Sie Komponenten bestellen. Das bedeutet dokumentieren:

• Schnittstellentyp und Pinbelegung des Transceivers
• Steckergeschlecht an jedem Verbindungspunkt
• Polaritätstyp des Stammkabels (A, B oder C)
• Kassetten- oder Modultyp und interne Zuordnung
• Konfiguration des Breakout- oder Kabelbaumkabels
• Duplex-Patchkabeltyp (A-zu-B oder A-zu-A)

Wenn all dies zusammen geplant wird, ist die Bereitstellung unkompliziert. Wenn es jemandem überlassen bleibt, „sich vor Ort zurechtzufinden“, steigt das Risiko einer Polaritätsfehlanpassung stark an.

Wo MTP-Anschlüsse verwendet werden

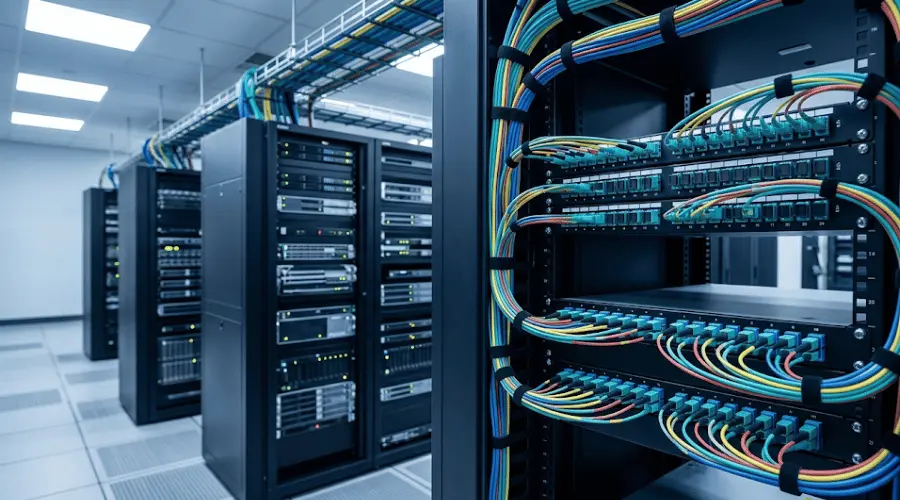

Rechenzentren und Cloud-Infrastruktur

MTP-Anschlüsse sind die Standard-Mehrfaserschnittstelle in skalierbaren Rechenzentren. Sie ermöglichen die schnelle Bereitstellung von Glasfaserverbindungen mit hoher -Dichte zwischen Switches, Servern und Speicher - und unterstützen die schnellen Verschiebungen, Ergänzungen und Änderungen, die Cloud- und Colocation-Umgebungen erfordern. In Spine-Leaf-Architekturen bilden MTP-Trunk-Kabel das Rückgrat, mitMTP-KassettenmoduleBereitstellung des Übergangs zu LC-Duplex-Ports am Geräterand.

Backbone und strukturierte Verkabelung

In Unternehmens- und Campusnetzwerken vereinfachen MTP-Baugruppen die Backbone-Glasfaserverlegung zwischen Telekommunikationsräumen, Hauptverteilern und Geräteschränken. Ein einzelner 12-Faser- oder 24-Faser-MTP-Trunk ersetzt die ansonsten sechs oder zwölf einzelnen Duplexstrecken und reduziert so die Überlastung der Kabeltrasse und die Installationszeit. Einen praktischen Vergleich von MTP--basierten und LC-basierten High-Density-Verkabelungen finden Sie in unseremLC vs. MTP/MPO-Dichteleitfaden.

Hochgeschwindigkeitsmigration: 40G, 100G, 400G und mehr

Eines der stärksten Argumente für die MTP-Infrastruktur ist die Migrationsbereitschaft. Ein gut-entworfenes MTP-Trunk- und Kassettensystem kann 10G-zu-40G, 40G-zu-100G und 100G-zu-400G-Übergänge mit minimalen Änderungen der physikalischen Schicht unterstützen – oft genügt der Austausch des Kassettenmoduls und des Transceivers, während der Backbone-Trunk an Ort und Stelle bleibt. Für die TeamplanungSingle--Mode vs. Multimode-EntscheidungenFür die zukünftige-Geschwindigkeitsunterstützung ist der MTP-Anschluss der gemeinsame Nenner beider Glasfasertypen.

So wählen Sie den richtigen MTP-Anschluss aus

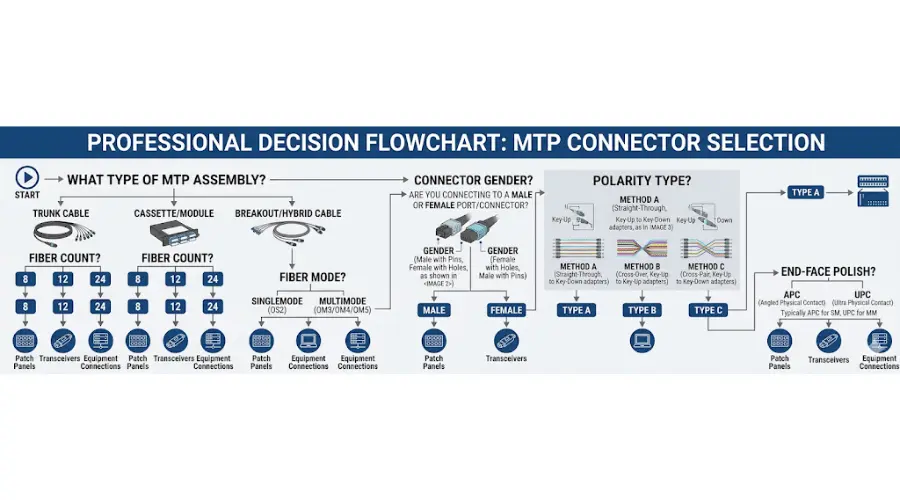

Die MTP-Auswahl ist keine einzelne Entscheidung -, sondern eine Reihe verknüpfter Entscheidungen, die mit dem gesamten Kanaldesign übereinstimmen müssen. Hier ist eine praktische Sequenz.

Schritt 1: Passen Sie die Faseranzahl an die Optik an

Beginnen Sie mit dem Transceiver. Ein 40G SR4 QSFP+-Modul verwendet 8 Fasern (4 Tx + 4 Rx). Ein 100G SR4 QSFP28 verwendet ebenfalls 8 Fasern. Ein 400G SR8 QSFP-DD verwendet 16 Fasern. Die Wahl der falschen Faseranzahl bedeutet entweder eine Verschwendung von Fasern oder - schlimmer noch -, dass nicht genügend aktive Fasern vorhanden sind, damit die Optik funktioniert. Wenn Sie 12-Faser-Trunks mit 8-Faser-Optik verwenden, wissen Sie, welche 4 Fasern dunkel sind, und planen Sie Ihre Kassettenzuordnung entsprechend.

Schritt 2: Überprüfen Sie das Geschlecht des Steckers an jedem Punkt

Ordnen Sie jede Verbindung im Link zu: Transceiver-Port, Patchkabel, Adapterplatte, Hauptkabelende, Kassettenport. An jedem Paarungspunkt muss eine Seite männlich (festgesteckt) und die andere Seite weiblich (nicht festgesteckt) sein. Sortierfehler gehören hier zu den häufigsten -- und kostspieligsten --Feldfehlern bei MTP-Bereitstellungen.

Schritt 3: Wählen Sie die Polaritätsmethode aus und sperren Sie sie

Wählen Sie für die gesamte Installation Typ A, B oder C. Mischen Sie keine Methoden. Stellen Sie sicher, dass jede Komponente im Kanal - Stamm, Kassette, Adapter, Patchkabel - dem gleichen Polaritätsschema folgt. Dokumentieren Sie es und teilen Sie es allen an der Installation beteiligten Teams mit.

Schritt 4: Wählen Sie Single Mode oder Multimode

Der Fasertyp muss zur Optik und zum Anwendungsabstand passen. Rechenzentrumsverbindungen mit kurzer -Reichweite (unter 100 Meter) verwenden normalerweise OM3 oder OM4Multimode-Faser. Langstreckenverbindungen, Campus-Backbones und Front-{2}Haul-/Backhaul-Verbindungen erfordern im AllgemeinenSingle-mode-Faser. Diese Wahl wirkt sich auch auf die Endfläche des Steckverbinders aus. - Single---Mode-Links erfordern in bestimmten Anwendungen möglicherweise eine APC-Politur.

Schritt 5: Entscheiden Sie sich für den Montagetyp - Trunk, Cassette oder Breakout

Nicht jeder MTP-Link wird auf die gleiche Weise bereitgestellt. Die drei Hauptbaugruppentypen erfüllen unterschiedliche Rollen:

• MTP-Trunk-Kabel- Eine MTP--zu--MTP-Baugruppe, die für die Backbone-Konnektivität zwischen Patchpanels oder Verteilungsbereichen verwendet wird. Erhältlich in verschiedenen Faserzahlen und Längen. SehenMTP/MPO-Patchkabelfür Beispiele.
• MTP-Kassettenmodul- Ein werkseitig-konfektioniertes Gehäuse, das eine MTP-Schnittstelle zu mehreren LC- oder SC-Duplex-Ports aufteilt. Kassetten sind in strukturierten Verkabelungssystemen unerlässlich, in denen Geräte Duplex-Anschlüsse verwenden, das Backbone jedoch MTP-basiert ist.
• MTP-Breakout-Kabel (Kabelbaum).- Eine Fan-Out-Baugruppe, die einen einzelnen MTP-Anschluss in einzelne Duplex-Anschlüsse (normalerweise LC) aufteilt. Breakout-Kabel wie dasMPO-zu-LC 12-Faser-Kabelbaumwerden dort eingesetzt, wo direktes Fanout einem kassettenbasierten Ansatz vorgezogen wird.

Diese Entscheidung wirkt sich sowohl auf die aktuelle Funktionalität als auch auf die zukünftige Skalierbarkeit aus. Ein kassettenbasierter Ansatz lässt sich während der Geschwindigkeitsmigration einfacher neu konfigurieren. Ein Breakout--basierter Ansatz bietet möglicherweise einen geringeren Einfügungsverlust für kurze Punkt-zu-Punkt-Links.

Häufige MTP-Kauf- und Installationsfehler

Verwechslung von Geschlecht und Polarität

Das Geschlecht (männlich vs. weiblich) bestimmt die körperliche Paarung. Die Polarität (A, B, C) bestimmt die Signalpfadzuordnung. Sie sind verwandt - und beinhalten beide die Ausrichtung der Anschlüsse -, es handelt sich jedoch nicht um austauschbare Konzepte. Befehle, bei denen beides verwechselt wird, führen häufig zu Komponenten, die physikalisch passen, aber logisch fehlerhafte Verbindungen erzeugen.

Angenommen, MTP-Anschlüsse ersetzen direkt LC oder SC

Ein MTP-Stecker lässt sich nicht an einen LC- oder SC-Port anschließen. Es handelt sich um grundsätzlich unterschiedliche Schnittstellen. Zum Verbinden eines MTP-basierten Backbones mit Geräten, die Duplex verwendenLC-Anschlüsse, benötigen Sie ein Übergangsgerät: entweder ein Kassettenmodul, ein Breakout-Kabel oder eine Adapterplatte. Das Überspringen dieses Schritts ist ein überraschend häufiges Planungsversehen.

Stirnflächeninspektion und -reinigung werden ignoriert

Mehrfaserverbinder reagieren sehr empfindlich auf Verunreinigungen, da mehrere Faserkerne auf einer einzigen Ferrulenfläche freiliegen. Laut derLeitfaden für MPO-Stecker von Fluke NetworksSelbst kleine Partikel auf einer MTP-Endfläche können mehrere Kanäle gleichzeitig beeinträchtigen und lose Ablagerungen können während des Zusammenfügens in die Kernzone wandern. Es folgt der branchenübliche -Standard-InspektionsprozessIEC 61300-3-35, das Sauberkeitskriterien für Mehrfaser-Ferrulen festlegt und empfiehlt, die gesamte Ferrulenoberfläche zu prüfen, bevor einzelne Faserzonen beurteilt werden.

Bestellung der falschen Faseranzahl

Ein 12--Faser-MTP-Stecker und ein 8-Faser-MTP-Stecker können aus derselben Produktfamilie stammen, sind jedoch in einem bestimmten Verbindungsdesign nicht austauschbar. Die Faseranzahl muss mit der aktiven Lane-Anzahl des Transceivers und dem Breakout-Schema übereinstimmen. Stimmen Sie im Zweifelsfall die Faseranzahl mit dem Datenblatt des Transceivers ab – nicht mit dem, was im letzten Projekt verwendet wurde.

So reinigen und warten Sie MTP-Anschlüsse

Die Reinigung ist in Glasfasernetzwerken nicht optional und besonders wichtig in Mehrfasersystemen, in denen eine verschmutzte Ferrule 12 oder 24 Kanäle gleichzeitig beeinträchtigen kann. Eine ausführliche Anleitung finden Sie in unsererRichtlinien zur Wartung und Reinigung von Glasfasern.

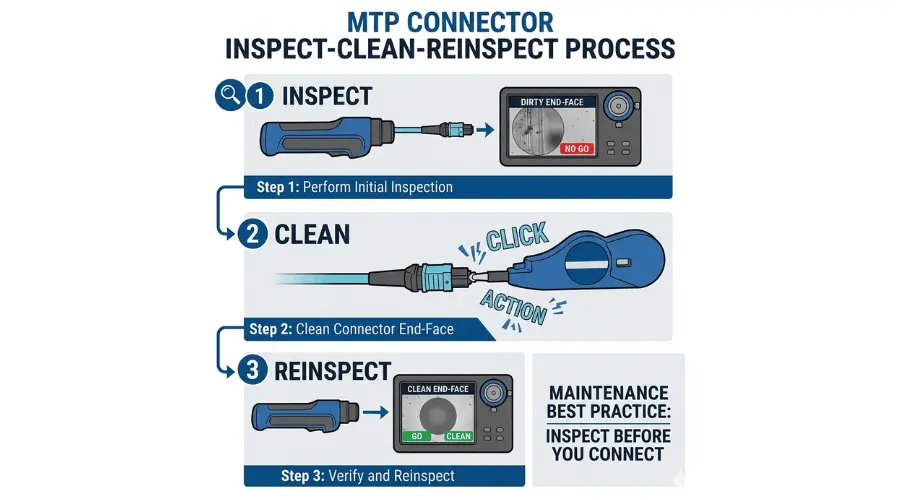

Der Inspect-Clean-Reinspect-Prozess

Die anerkannte Best Practice -, die von IEC 61300-3-35 empfohlen und von großen Testgeräteherstellern verstärkt wird, folgt drei Schritten:

1. ÜberprüfenVergrößern Sie die Endfläche des Steckverbinders vor dem Zusammenstecken. Bei MTP-Steckverbindern bedeutet dies, dass zunächst die gesamte rechteckige Ferrule und dann die einzelnen Faserendflächen in den Zonen A (Kern) und B (Mantel) untersucht werden.
2. SauberReinigen Sie die Endfläche mit einem Reinigungswerkzeug, das speziell für die MTP/MPO-Ferrulengeometrie entwickelt wurde. Standardmäßige Einzelfaserreiniger decken nicht die gesamte Stirnfläche eines Mehrfaserverbinders ab.
3. Nochmals prüfennach der Reinigung, um zu bestätigen, dass die Verschmutzung entfernt wurde. Wenn eine erneute Prüfung ausgelassen wird, können beim Anschließen Partikel zurückbleiben, die auf den Gegenstecker übertragen werden.

Warum die Kontamination in Multi--Glasfaserverbindungen stärker auftritt

Bei einem Duplex-LC-Stecker wirkt sich die Verschmutzung auf eine Faser aus. Bei einem MTP-Stecker mit 12-Fasern kann ein einzelnes Partikel an der falschen Stelle Einfügungsdämpfungsspitzen, erhöhte Rückflussdämpfung oder zeitweilige Fehler über mehrere Kanäle hinweg verursachen. Bei einem 24-Faser-Stecker verdoppelt sich das Risiko. Aus diesem Grund investieren Rechenzentren, die auf eine MTP-Infrastruktur angewiesen sind, in automatisierte MTP-Inspektionsgeräte, die Pass/Fail-Ergebnisse gemäß den Kriterien der IEC 61300-3-35 liefern – die manuelle Inspektion über 12 oder 24 Faserendflächen ist zu langsam und im großen Maßstab zu inkonsistent.

FAQ zu MTP-Anschlüssen

Ist MTP dasselbe wie MPO?

Nicht ganz. MPO ist das generische Mehrfaser-Steckerformat, das in IEC 61754-7 und TIA-604-5 definiert ist. MTP ist eine Hochleistungsversion des MPO-Steckers von US Conec mit technischen Verbesserungen für geringere Einfügedämpfung, bessere mechanische Haltbarkeit und ein abnehmbares Gehäuse. MTP-Steckverbinder sind vollständig mit Standard-MPO-Steckverbindern kombinierbar.

Können zwei MTP-Stecker direkt zusammengesteckt werden?

Nein. Für eine ordnungsgemäße MTP-Verbindung sind immer ein Stecker (mit Stiften versehen) und eine Buchse (ohne Stifte) erforderlich. Die Führungsstifte zweier männlicher Steckverbinder kollidieren, wodurch ein Zusammenstecken unmöglich wird und die Gefahr einer Beschädigung der Stifte besteht.

Sind MTP-Stecker mit LC oder SC kompatibel?

Nicht direkt. MTP und LC/SC sind unterschiedliche Steckerformate. Für den Übergang zwischen ihnen benötigen Sie ein Kassettenmodul, ein Breakout-Kabel oder ein Adapterpanel, das die Konvertierung von MTP-zu-Duplex ermöglicht.

Was ist besser für die Verkabelung mit hoher -Dichte - MTP oder Duplex-LC?

Für Backbone- und Trunk-Verkabelungen, bei denen es auf Glasfaserdichte und Bereitstellungsgeschwindigkeit ankommt, ist MTP im Allgemeinen die effizientere Option. Duplex-LC bleibt der Standard am Geräterand, wo individuelle Portverbindungen erforderlich sind. In den meisten Rechenzentrumsdesigns werden beide zusammen verwendet - MTP im Backbone, LC an der Geräteschnittstelle. Einen ausführlichen Vergleich finden Sie in unseremLeitfaden LC vs. MTP/MPO.

Wann sollte ich APC anstelle von UPC auf einem MTP-Anschluss verwenden?

Verwenden Sie APC, wenn die Anwendung eine sehr geringe Rückreflexion erfordert -, typischerweise in Single--Mode-Analogsystemen, CATV, PON und bestimmten Langstreckenverbindungen. Für die meisten Multimode-Rechenzentrumsanwendungen ist UPC Standard. Mischen Sie niemals APC- und UPC-Stecker im selben Paar.

Welche Faseranzahl sollte ich für 400G-Anwendungen wählen?

Dies hängt vom Transceivertyp ab.{0}}G SR8- und DR8-Optiken erfordern 16 aktive Fasern (8 Tx + 8 Rx), die auf einen 16-Faser-MTP-Anschluss zeigen.. 400G DR4 verwendet 8 Fasern und unterstützt ein 8-Faser-MTP. Überprüfen Sie immer die Faseranzahl anhand des Datenblatts des Transceiver-Moduls.

Wie oft sollten MTP-Anschlüsse gereinigt werden?

Die beste Vorgehensweise besteht darin, jedes Mal, wenn ein Stecker zusammengesteckt wird, - vor jeder Verbindung zu überprüfen und zu reinigen (falls erforderlich). In Umgebungen mit hohen Wiederverbindungsraten (Labor-, Test-, Cross-Connect-Bereiche) reduziert diese Disziplin direkt die Fehlerbehebungszeit und Verbindungsausfälle.

Abschluss

Ein MTP-Stecker ist nicht nur ein Mehrfaserstecker -, sondern eine Komponente auf Systemebene-, deren Leistung davon abhängt, dass mehrere miteinander verbundene Entscheidungen richtig getroffen werden: Faseranzahl, Geschlecht, Polaritätsmethode, Fasertyp, Endflächenpolitur und Montagetyp. Jede dieser Entscheidungen muss mit dem Transceiver, dem Kanaldesign und der Migrations-Roadmap der Einrichtung übereinstimmen.

Die zuverlässigsten MTP-Bereitstellungen beginnen mit einer dokumentierten Verbindungsarchitektur - von Transceiver zu Transceiver -, bevor Komponenten bestellt werden. Diese einzige Disziplin verhindert die meisten Feldfehler: falsches Geschlecht, nicht übereinstimmende Polarität, inkompatible Faserzahlen und kontaminierte Endflächen, die mehrere Kanäle gleichzeitig beeinträchtigen.

Wenn Sie eine MTP-basierte Glasfaserinfrastruktur planen, erkunden Sie unser gesamtes AngebotMPO/MTP-Anschlüsse, MTP-Patchkabel, UndMTP-Adapterum die richtigen Komponenten für Ihr spezifisches Linkdesign zu finden.
