Für Netzwerkinstallateure und Beschaffungsteams geschrieben und anhand des aktuellen MPO-Schnittstellenstandards (IEC 61754-7) und der Polaritätsmethoden TIA-568.3 überprüft, damit Sie die technischen Punkte überprüfen können, anstatt sie auf Vertrauen zu verlassen.
Ein MPO-Adapter sieht aus wie ein einfacher Kunststoffkoppler, aber innerhalb einer Glasfaserverbindung mit hoher -Dichte erfüllt er eine wichtige Aufgabe: Er hält zwei Multi-{1}Faser-MPO-Anschlüsse gegenüber, sodass jeder Glasfaserkern gleichzeitig mit seinem Partner ausgerichtet ist. In einem Rechenzentrum, in dem ein einzelnes 1U-Panel Hunderte von Glasfasern transportieren kann, ist ein falsch ausgerichteter oder falsch gepolter Adapter der Unterschied zwischen einer sauberen Verbindung und stundenlangem Nachverfolgen einer Verbindung, die gut aussieht, aber kein Licht durchlässt.
Dieser Leitfaden erklärt, was ein MPO-Adapter ist, wie er tatsächlich funktioniert, welche Typen Sie in einem Datenblatt finden (Polarität, Faseranzahl, Geschlecht und Gehäuse) und eine Schritt{0}}für{1}}Schrittweise Anleitung zur Auswahl des richtigen Adapters. Wo es darauf ankommt, zeigt es die Schnittstellen- und Polaritätsstandards an, sodass Sie ein Teil bestätigen können, anstatt zu raten.
Was ist ein MPO-Adapter?
Ein MPO-Adapter, manchmal auch als MPO/MTP-Adapter bezeichnet, ist ein Glasfaser-Kopplungsgerät, das für MPO-Anschlüsse mit mehreren Glasfasern entwickelt wurde. Es nimmt von jeder Seite einen Stecker auf und hält ihn in der richtigen Ausrichtung, sodass eine ganze Reihe von Fasern, egal ob 8, 12, 16 oder 24, über eine kompakte Schnittstelle zusammenpassen.
Im Gegensatz zu einemEinzelfaser-LC-Adapter-, der nur zwei Fasern koppelt, verwaltet ein MPO-Adapter ein ganzes Array, manchmal zwei gestapelte Reihen. Das macht es zum Rückgrat des Patchings mit hoher -Dichte, bei dem der Platz im Rack, die Luftzirkulation und die Kabelführung unter Druck stehen.

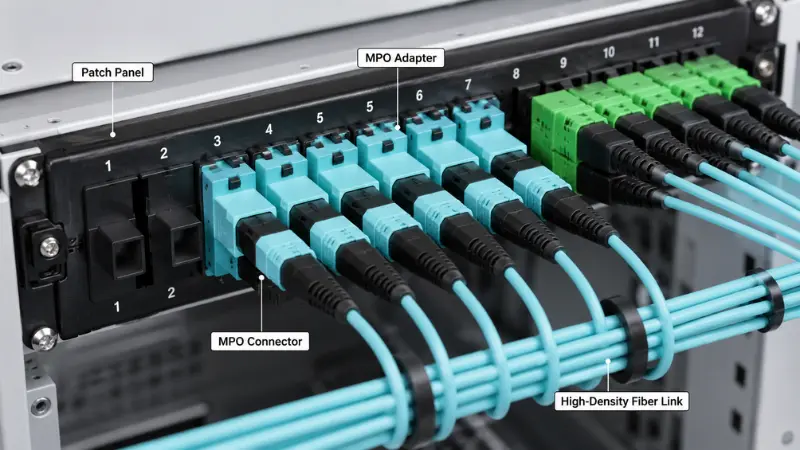

Typischerweise finden Sie MPO-Adapter in Patchpanels und MPO-Kassetten von Rechenzentren, Backbone- und Trunk-Verkabelungen, optischen Verteilerrahmen und Migrationsprojekten, bei denen 40G-, 100G- oder 400G-Duplex-Verbindungen auf parallele Optiken umgestellt werden.
MPO-Adapter vs. MPO-Stecker
Die beiden Begriffe reisen zusammen, sind aber nicht derselbe Teil. Der Stecker befindet sich am Kabel; Der Adapter befindet sich im Panel.
| Artikel | MPO-Adapter | MPO-Anschluss |
|---|---|---|
| Hauptfunktion | Koppelt und richtet zwei MPO-Stecker aus | Beendet eine Reihe optischer Fasern |
| Wo es sitzt | Montage in einer Schalttafel, Kassette oder Adapterplatte | Wird am Ende eines Trunk- oder Patchkabels befestigt |
| Schlüsselaufgabe | Hält beide Anschlüsse in der richtigen Ausrichtung | Trägt die Fasern und verbindet sie mit dem gegenüberliegenden Stecker |
| Was zu überprüfen ist | Polarität, Tastenausrichtung, Gehäusestil, Faseranzahl | Faseranzahl, Geschlecht, Ferrulenqualität, Politur, Einfügedämpfung |
Kurz gesagt, dieMPO-Anschlussist der Teil, der am Kabel befestigt ist, während der Adapter der Teil in der Platte ist, der dafür sorgt, dass zwei Steckverbinder richtig zusammenpassen.
Wie funktioniert ein MPO-Adapter?
Ein MPO-Adapter ist eine mechanische Führung, keine optische Komponente. Es enthält in der Regel keine eigenen Ballaststoffe. Wenn Sie einen Stecker von jeder Seite einschieben, fixiert das Adaptergehäuse seine Ausrichtung und hält die richtige Steckposition, sodass die beiden Aderendhülsen genau aufeinander treffen können.
Gehäuse, Schlüssel und Führungsstifte
Jeder MPO-Stecker verwendet eine rechteckige Mehrfaser-(MT)-Ferrule mit einem kleinen Schlüssel auf einer Seite des Gehäuses. Die Öffnung des Adapters ist so geformt, dass ein Stecker nur in einer Richtung passt. Die Feinausrichtung erfolgt jedoch über die Ferrulen selbst. Bei einem korrekten Paar ist ein Stecker festgesteckt, d. h. männlich mit zwei Führungsstiften, und der andere ist unbefestigt, d. h. weiblich mit zwei Führungslöchern. Die Stifte gleiten in die Löcher und passen die beiden Aderendhülsen auf den Mikrometer genau an. DerAbmessungen der MPO-Schnittstelledie diese Stift- und Führungslochgeometrie für männliche und weibliche Stecker definieren, sind in IEC 61754-7 festgelegt, weshalb konforme Steckverbinder und Adapter verschiedener Hersteller miteinander verbunden werden können.
Das Geschlecht des Connectors ist nicht optional
Da die Ausrichtung davon abhängt, dass die Stifte in den Löchern sitzen, benötigt ein funktionierender Steckpunkt genau einen Stecker und eine Buchse. Zwei Männchen passen nicht, da keine Löcher für die Aufnahme der Stifte vorhanden sind und eine Gewaltanwendung die Endflächen beschädigen kann. Zwei Weibchen haben überhaupt nichts, was sie in Einklang bringen könnte. Verfolgen Sie also vor der Bestellung das Geschlecht entlang der gesamten Verbindung: Wenn Ihr Kabel weiblich landet, muss die Kassette oder das Patchkabel auf der anderen Seite die Stifte bringen. Der Adapter kann eine Geschlechtsinkongruenz nicht beheben; es hält nur das, was du ihm gibst.
Erklärung der Polarität und Schlüsselausrichtung des MPO-Adapters
Polarität ist der Teil der MPO-Arbeit, der die meisten Feldfehler erzeugt, da die Teile mechanisch passen können, während der optische Pfad falsch ist. Bei einer Duplexverbindung sendet eine Faser und die andere empfängt. Bei einem Multi-{2}}Glasfaser-MPO muss die Sende--und-Empfangsbeziehung jede Leitung, jede Kassette und jedes Patchkabel im Kanal überstehen, daher ist die Polarität eine Eigenschaft der gesamten Verbindung und nicht eines einzelnen Adapters.
Typ A, Typ B und Typ C
TIA-568.3 beschreibt drei Array-Polaritätstypen. Sie unterscheiden sich darin, wie die Fasern durchgehend angeordnet sind und wie die Steckverbinder kodiert sind.
| Typ | Faserzuordnung (wo Position 1 landet) | Schlüsselorientierung | Wo es passt |
|---|---|---|---|
| Typ A (gerade) | Position 1 bis Position 1 | Taste-nach oben bis -nach unten drücken | Kassettenbasierte strukturierte Verkabelung; Der Kanal benötigt ein umgedrehtes Patchkabel |
| Typ B (umgekehrt) | Position 1 bis Position 12 | Schlüssel-bis Schlüssel-oben | Die übliche Wahl für direkte Paralleloptiken; An beiden Enden funktionieren die gleichen Patchkabel |
| Typ C (Paar-umgedreht) | Position 1 bis Position 2, paarweise vertauscht | Taste-nach oben bis -nach unten drücken | Einige Duplex-MPO--zu-LC-Systeme |
Alle drei sind gültig und standard-konform, und alle drei erreichen das gleiche Ziel: Senden auf der einen Seite zum Empfangen auf der anderen Seite. Der Haken ist, dass sie nicht interoperabel sind, wenn man sie mischt. Wählen Sie eine Methode für die gesamte Installation und halten Sie sie konsistent, da dieTIA-568.3-Polaritätsmethodensind im Ergebnis austauschbar, jedoch nicht, wenn sie im selben Kanal kombiniert werden.
Lesetaste-oben und -unten
Key-up bedeutet, dass die Schlüssellasche des Connectors nach oben zeigt; Taste-unten bedeutet, dass die Taste nach unten zeigt. Wenn der Schlüssel nach oben zeigt und die Stirnseite zu Ihnen zeigt, befindet sich Position 1 ganz links. Ob zwei zusammengesteckte Steckverbinder auf die Passung von oben nach unten oder von oben nach oben oder von oben nach oben treffen, ist genau das, was über eine gerade oder eine umgekehrte Zuordnung entscheidet. Daher ist die Schlüsselbeziehung in einem Datenblatt ein direkter Hinweis auf den Polaritätstyp. Eine Falle ist erwähnenswert: Durch das Umkehren der Positionen wird auch die abgewinkelte Endfläche umgekehrtAPC-Singlemode-SteckverbinderDaher handelt es sich bei Typ B normalerweise um eine Multimode-Flachpolierkonvention. Wenn Sie mit APC arbeiten, überprüfen Sie die Politur und den Winkel, bevor Sie sich für eine Methode entscheiden.
MPO vs. MTP-Adapter: Sind sie gleich?
Oft sehen Sie Teile mit der Bezeichnung MPO/MTP und fragen sich, ob Sie zwei verschiedene Dinge kaufen. MTP ist eine eingetragene Marke von US Conec für seinen eigenen verbesserten MPO-Stecker, der mit einer schwimmenden Ferrule und einer Metallstiftklemme für engere Toleranzen gebaut wurde. Per Definition einDer MTP-Stecker entspricht vollständig dem MPO-Standard, also greifen MTP und generisches MPO ineinander. Vereinfacht gesagt ist jedes MTP ein MPO, aber nicht jedes MPO ist ein MTP.
Für einen Adapter bedeutet dies, dass ein hochwertiger MPO-Adapter MTP- und generische MPO-Anschlüsse gleichermaßen aufnehmen kann; Die praktischen Unterschiede in der Verlustkonsistenz und der Haltbarkeit des Steckzyklus liegen hauptsächlich im Steckverbinder und nicht im Koppler. Wenn in einer Projektspezifikation „MTP“ steht, lohnt es sich zu prüfen, ob der Kunde speziell die US-Marke Conec meint oder das Wort nur für MPO verwendet, da sich durch diese einzige Unterscheidung Preis und Beschaffung ändern. Einen ausführlicheren Vergleich finden Sie in unseremLeitfaden zu MPO- und MTP-Fasern.
Arten von MPO-Adaptern
Nach Faseranzahl: 8, 12, 16 und 24
Passen Sie den Adapter an das Steckerformat und die Anwendung an. Häufige Zählungen und wo sie vorkommen:
- 8 und 12 Fasern:40G-SR4 und 100G-SR4 verwenden 8 Fasern, die oft in einem 12{9}Faser-MPO untergebracht sind; Singlemode 400G-DR4 verwendet ebenfalls 8 Fasern in einem MPO-12.
- 16 Fasern:400G-SR8 und die 800G-Varianten verwenden 16 Fasern, davon 8 Sende- und 8 Empfangsfasern, in einem MPO-16.
- 24 Fasern:ein zwei{0}}Zeilenformat für sehr hohe Dichte und einige ältere 100G-SR10-Links.
Ein MPO-12 und ein MPO-16 sind nicht austauschbar. Sie unterscheiden sich in der Ferrulenbreite und dem Schlüssel, daher unterscheidet sich auch die Adapteröffnung. Überprüfen Sie vor dem Kauf die Anzahl sowohl am Stecker als auch am Panel.MTP/MPO-Adapter mit mehreren-AnzahlZur Vereinfachung der Lagerhaltung stehen Ihnen mehrere Adapter zur Verfügung, der Adapter muss jedoch dennoch zu dem von Ihnen tatsächlich verwendeten Stecker passen.
Singlemode vs. Multimode
Für beides gibt es MPO-Adapter. Singlemode (OS2) eignet sich für größere Reichweiten und geringere Verlustbudgets, während Multimode (OM3, OM4, OM5) die Verbindungen mit kurzer-Reichweite und hoher-Geschwindigkeit innerhalb des Rechenzentrums dominiert. Der Fasertyp bestimmt die Politur und den Leistungsgrad des Steckers und häufig auch die Gehäusefarbe. Wenn Sie sich immer noch entscheiden, welche Lösung Sie einsetzen möchten, finden Sie hier unsere ÜbersichtSinglemode- versus Multimode-Faserlegt die-Kompromisse dar.
Farbcode und Gehäuse
Farbe ist ein nützlicher erster Anhaltspunkt. Aqua signalisiert normalerweise OM3 oder OM4, Magenta oder Erikaviolett signalisieren oft OM4, Limettengrün signalisiert OM5 und Blau oder Grün ist bei Singlemode üblich. Dies ist jedoch ein Hinweis und keine Garantie, da die Hersteller variieren und die Wahl von UPC-gegenüber-APC auch die Gehäusefarbe beeinflusst. Lesen Sie das Datenblatt für Fasertyp, Polarität und Qualität, anstatt nur nach der Gehäusefarbe zu kaufen. Wenn Ihre Farbentscheidung wirklich vom Glas abhängt, ist dies der FallOM1 bis OM5 Multimode-Familieerklärt, wie sich die Noten auf Bewerbungen auswirken.
Mit Flansch vs. ohne Flansch
Dies ist eher eine Panel-fit-Entscheidung als eine Leistungsentscheidung.
| Aspekt | Mit Flansch | Ohne Flansch |
|---|---|---|
| Montage | Mit einer Schraube-an einer Metallplatte befestigt | Clip zum Einrasten-, ohne Werkzeug- |
| Am besten, wenn | Feste ODF- oder Patch-Panels, schwerere Handhabung, häufiges erneutes Patchen | Modulare Paneele und Kassetten mit hoher-Dichte, schnelle Montage |
| Kompromiss- | Stärkerer Halt, langsamerer Aufbau | Schnelle Montage, Befestigung erfolgt über den Schalttafelausschnitt |
Wenn der Adapter in einem festen Metallrahmen untergebracht ist, der häufig bewegt wird, ist ein Flansch die sicherere Wahl. Wenn Sie ein dichtes Modulpaneel verpacken und eine werkzeuglose-Montage wünschen, ist die flanschlose Lösung in der Regel die bessere Wahl.
Wo werden MPO-Adapter verwendet?
Anstatt Anwendungen aufzulisten, ist es hilfreich, sich den Verbindungspunkt und den Auswahlhinweis für jede einzelne anzusehen.
Rechenzentren.MPO-Adapter sitzen in Patchpanels, auf der Rückseite von Kassetten und an Trunk-{0}}zu-Trunk-Verbindungen. Ein typischer Pfad führt eine hohe -Anzahl ausMPO-Trunk- oder Patchkabelauf ein Panel und bricht es dann durch Kassetten zu LC-Duplex-Ports auf. Hinweis zur Auswahl: Passen Sie den Polaritätstyp und die Tastenausrichtung der Kassette an, sonst behält der Breakout die Übertragung und den Empfang nicht bei.
Telekommunikation und ODF.In optischen Verteilerrahmen und der Leitungsführung in Zentralbüros bündelt MPO viele Fasern in kompakten Panels. Wenn Sie zwischen Rahmenstilen wählen, ist unser Vergleich vonODF versus PatchpanelAbdeckungen, wo jeder passt.
Kassetten und Breakout.Viele Kassetten verwenden MPO-Adapter auf der Rückseite und LC auf der Vorderseite, wodurch ein Trunk in Duplex-Patch-Ports umgewandelt wird. Informationen zu gemischten Bereitstellungen finden Sie unterLC versus MTP/MPO für hohe Dichte, und wo ein
8-Kern-SC-zu-MTP/MPO-Breakoutmacht Sinn.
Hochgeschwindigkeitsmigration.Durch den Übergang von der Duplex- zur Paralleloptik vereinfacht die MPO-Verkabelung beispielsweise die physischen Layer-. 400G-SR8-Verläufe16 Fasern über einen MPO-16gemäß IEEE 802.3. Wenn Sie zuerst einen 100G-Schritt machen, ist unser
100G-Verkabelungsanleitunggeht durch die Optionen.
Vorteile auf einen Blick
| Nutzen | Was es in der Praxis bedeutet |
|---|---|
| Höhere Dichte | Eine MPO-Schnittstelle trägt 8 bis 24 Fasern, wodurch die Anzahl der Koppler und Adapter im Rack reduziert wird |
| Saubereres Management | Weniger Verbindungspunkte bedeuten weniger Staus und eine bessere Luftzirkulation |
| Schnellere Installation | Bei vor{0}konfektionierten Leitungen und Kassetten entfällt-das Polieren und Spleißen vor Ort |
| Einfachere Upgrades | Ein geplantes MPO-Backbone kann später -Kassetten, Breakouts oder direkte Paralleloptiken beherbergen |
| Hochgeschwindigkeitsbereit | Eine native Passform für 40G-, 100G- und 400G-Parallel-Transceiver |
Wie wählt man einen MPO-Adapter aus: Ein 6-Schritte-Framework?
Anstatt nach der Form auszuwählen, arbeiten Sie den Kanal in der folgenden Reihenfolge durch:
- Bestätigen Sie den Linktyp.Handelt es sich um eine direkte MPO--zu-MPO-Verbindung oder um eine MPO-Hauptleitung, die Kassetten versorgt, die zum LC führen?
- Bestätigen Sie die Transceiver-Schnittstelle.Beachten Sie die Faseranzahl und den Anschluss, zum Beispiel 100G-SR4 bei 8 Fasern oder 400G-SR8 bei 16 Fasern und oft APC.
- Bestätigen Sie die Anzahl der Stammfasern.MPO-8, 12, 16 oder 24; Der Adapter muss dazu passen.
- Bestätigen Sie Kassette gegenüber Direkt.Kassetten stellen die Polaritätszuordnung für Sie ein. Durch eine direkte Verbindung wird die Polarität auf die Stamm- und Patchkabel übertragen, sodass Sie die Verantwortung selbst tragen.
- Bestätigen Sie die Ausrichtung und den Sitz des Schlüssels.Schlüssel-nach oben zu Schlüssel-nach unten oder Schlüssel-nach oben zu Schlüssel-für Ihre Methode und mit Flansch oder ohne Flansch für Ihr Panel.
- Bestätigen Sie das Verlustbudget und die Sauberkeit.Wählen Sie den Einfügeverlustgrad-, den Ihr Linkbudget erfordert, und planen Sie eine Inspektion und Reinigung vor dem Zusammenfügen ein.
Wenn die Schritte 1 bis 5 dazu führen, dass Sie mehr als eine Zählung auf Lager haben, kann ein Multi---Formatadapter das Regal vereinfachen, allerdings erst, nachdem diese Schritte tatsächlich erledigt sind.
Beispiel: Auswahl eines Adapters für ein Rechenzentrums-Patchpanel
Angenommen, Sie installieren einen 24-Glasfaser-OM4-MPO-Trunk auf einem 1U-Panel und teilen ihn auf LC-Duplex für 100G-SR4-Switches auf. Die Trunk-Anschlüsse sind weiblich und die Kassetten-MPO-Anschlüsse sind männlich, so dass sie mit einem Standard-MPO-Adapter ohne Geschlechtskonflikte verbunden werden können. Sie haben sich auf Methode B geeinigt, sodass die Kassetten und der Kofferraum vom Typ B sind und die Anschlüsse von Schlüssel-auf Schlüssel-aufeinandertreffen; Der Adapter muss lediglich diese Ausrichtung und das von der Kassette verwendete Faseranzahlformat unterstützen. Sie wählen flanschlose Adapter, weil das Panel ein dichtes Snap-In-Design hat, ein Aqua-Gehäuse, weil die Faser OM4 ist, und eine verlustarme Qualität, weil der Kanal bereits das Budget für zwei Kassettenkameraden ausgibt. Vor dem Patchen überprüfen Sie jede Ferrule. Nichts davon ist exotisch, aber wenn Sie die Polaritätsprüfung überspringen, geht das gesamte Panel leise in den Sendemodus.
Checkliste für MPO-Adapterspezifikationen für RFQ
Wenn Sie eine Angebotsanfrage senden, geben Sie dem Lieferanten diese Details an, damit das richtige Teil gleich beim ersten Mal versendet wird:
- Faseranzahl: 8F, 12F, 16F oder 24F
- Fasertyp: Singlemode (OS2) oder Multimode (OM3, OM4, OM5)
- Polaritätstyp: A, B oder C
- Tastenausrichtung: Taste-oben nach unten-oder Taste-oben nach oben-
- Das im Link verwendete Connector-Geschlecht
- Gehäuse: mit Flansch oder ohne Flansch
- Farbe und Gehäusematerial
- Betriebstemperaturbereich
- Einfügung-Verlustgrad oder Link-Budgetziel
- Staubkappen und Kompatibilität mit Adapterplatte oder Schalttafelausschnitt
- Konformität wie RoHS, plus Prüfbericht
Ein kurzes Verkabelungsdiagramm neben dieser Liste beseitigt den größten Teil des Hin--und-Vorwärts.
Vor dem Einsetzen prüfen und reinigen
Eine MPO-Ferrule vereint viele Endflächen auf einer Oberfläche, sodass ein einzelner Fleck mehr als einen Kanal zerstören kann. Bei 16- und 24-Faser-Ferrulen erschwert der Höhenunterschied zwischen den Fasern eine gleichmäßige Reinigung. Daher gilt die Regel: Prüfen, reinigen und dann noch einmal prüfen. Verunreinigungen zeigen sich in einem höheren Einfügungsverlust, einem höheren Reflexionsgrad und intermittierenden Verbindungen, die in einem dichten Panel nur langsam aufzuspüren sind. Verwenden Sie geeignete MPO-Inspektions- und Reinigungswerkzeuge und befolgen Sie die GeräuschePraxis der Stirnflächeninspektionvor jedem Kumpel. Unsere Hinweise zu
Umgang mit MPO-JumpernDecken Sie die tägliche--Pflege ab, die die Endflächen von vornherein sauber hält.
Häufige Fehler und was sie kosten
- Polarität ignorieren.Die Teile passen, aber der Sender landet auf dem Sender. Der Link ist dunkel und Sie verlieren Zeit damit, eine Verbindung zu finden, die physisch korrekt aussieht.
- Behandlung von MPO und MTP als qualitativ identisch.Beide passen zusammen, aber Verlust und Haltbarkeit sind unterschiedlich. Die Annahme der Parität kann ein knappes Linkbudget stillschweigend sprengen.
- Ich kaufe allein wegen der Farbe.Aqua bestätigt weder Qualität, Polarität noch Politur. Das Datenblatt tut es.
- Geschlecht vergessen.Zwei festgesteckte oder zwei nicht festgesteckte Anschlüsse passen nicht zueinander, und wenn man sie mit Gewalt anwendet, können die Endflächen zerkratzt werden.
- Kein Upgrade-Plan.Ein Adapter und ein Trunk, die nur für heute ausgewählt wurden, -können später möglicherweise nicht sauber auf 400G oder 800G umgestellt werden.
FAQ zu MPO-Adaptern
F: Was macht eigentlich ein MPO-Adapter?
A: Es koppelt zwei MPO-Stecker und hält sie ausgerichtet, sodass eine ganze Reihe von Fasern gleichzeitig über eine kompakte Schnittstelle verbunden werden kann.
F: Ist der Adapter derselbe wie der Stecker?
A: Nein. Der Stecker ist am Kabel befestigt und der Adapter ist das Kupplungsteil im Panel, das die Verbindung zweier Stecker ermöglicht.
F: Sollte ich Typ A oder Typ B verwenden?
A: Das hängt vom gesamten Kanal ab. Typ B ist für direkte Paralleloptiken üblich, da an beiden Enden die gleichen Patchkabel funktionieren. Typ A ist bei kassettenbasierter strukturierter Verkabelung üblich. Entscheiden Sie sich einmal und halten Sie es durchgehend konsistent.
F: Kann ein Adapter sowohl MPO-12 als auch MPO-24 bedienen?
A: Nein. Die Breite und der Schlüssel der Ferrule sind unterschiedlich, daher ist die Adapteröffnung anzahlspezifisch. Einige Adapter werden in mehreren Zählversionen angeboten, aber jede Version entspricht immer noch einem Format.
F: Wie kann ich aus einer Spezifikation oder einem Foto den Schlüssel-aufwärts oder den Schlüssel-ablesen?
A: Suchen Sie die Schlüssellasche am Steckergehäuse. Ob sich zwei zusammengesteckte Steckverbinder von oben-nach-unten oder von oben-nach-oben treffen, gibt Aufschluss über die gerade oder umgekehrte Zuordnung, die direkt mit dem Polaritätstyp zusammenhängt.
F: Sind Singlemode- und Multimode-Adapter nur unterschiedliche Farben?
A: Nein. Der Fasertyp beeinflusst Politur, Qualität und Toleranzen, nicht nur die Farbe. Bestätigen Sie die vollständige Spezifikation.
F: Welchen MPO-Adapter benötige ich für 400G oder 800G?
A: Diese Paralleloptiken verwenden ein 16-Faser-MPO-16, häufig mit APC. Passen Sie den Adapter an diese Anzahl und diesen Schlüssel an.
F: Woher weiß ich, dass der Adapter eines Lieferanten gut ist?
A: Fragen Sie nach Fasertyp, Polarität, Geschlecht, Gehäuse, Einfügungsdämpfungsgrad und einem Testbericht und prüfen Sie dann, ob die Verbindung passt und Ihrem Linkbudget entspricht.
F: Was sollte ich zusätzlich zu den Adaptern bestellen?
A: In der Regel Stamm- und Patchkabel, Kassetten, eine Adapterplatte oder -platte und Staubschutzkappen, die alle auf die gleiche Polarität und das gleiche Schlüsselschema abgestimmt sind.
Abschluss
Ein MPO-Adapter ist ein kleines Teil mit einer übergroßen Aufgabe: zwei Multi-{0}Glasfaseranschlüsse so auszurichten, dass die Verbindung beim ersten Mal funktioniert. Achten Sie auf die richtige Faseranzahl, Polarität, das Geschlecht, den Fasertyp und das Gehäuse und überprüfen Sie diese anhand der Schnittstellen- und Polaritätsstandards, anstatt nach dem Aussehen zu kaufen. Wenn Sie den Umfang eines MPO/MTP-Projekts festlegen, senden Sie Ihrem Lieferanten vorab die Anzahl der Fasern, den Polaritätstyp, die Tastenausrichtung, den Gehäusestil und einen Verkabelungsplan. Das ist der schnellste Weg nach rechtsMPO-Adapterund die passenden Kabelkonfektionen für Ihr Netzwerk.
