Was ist ein FC-Glasfaserstecker? Typen, Verwendungen und Auswahlhilfe

EinFC-Fasersteckerist ein runder Glasfaserstecker mit Gewinde, der in einen Adapter oder Geräteanschluss geschraubt wird, anstatt wie ein SC- oder LC-Stecker hineingesteckt zu werden. Der Name wird normalerweise als gelesenFerrulenverbinder, und das gesamte Design dient dazu, eines zu erfüllen: eine stabile, wiederholbare optische Verbindung aufrechtzuerhalten, die in Position bleibt, wenn Geräte gehandhabt, bewegt oder Vibrationen ausgesetzt werden.

FC ist nicht mehr der Standard für neue Netzwerke mit hoher -Dichte -, zu denen diese Rolle gehörtLC-Anschlüsse. Bei optischen Testinstrumenten, in Teilen älterer Telekommunikations- und Übertragungsinfrastruktur sowie in Laser-, Sensor- und polarisationserhaltenden (PM) Fasersystemen ist es jedoch immer noch üblich. In diesem Leitfaden erfahren Sie, wie FC funktioniert, wie sich FC/PC, FC/UPC und FC/APC unterscheiden, wo FC heute noch spezifiziert wird und wie Sie den richtigen FC auswählenStecker, Patchkabel, Pigtail oder Adapter für ein Projekt.

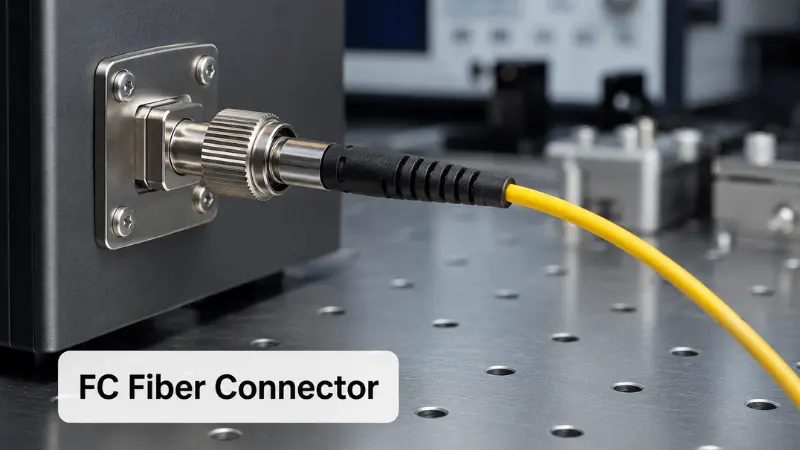

Wie funktioniert ein FC-Glasfaserstecker?

Ein FC-Stecker verwendet eine Gewindekupplungsmutter, um ihn an einem Adapter oder Geräteanschluss zu befestigen. Beim Festziehen der Mutter wird die federbelastete Ferrule in Kontakt mit der passenden Ferrule gedrückt und richtet die beiden Faserendflächen so aus, dass Licht verlustarm passieren kann. Die Schnittstellenabmessungen sind international definiertIEC 61754-13, das die FC-Steckerfamilie rund um eine 2,5-mm-Ferrule und eine federbelastete Gewindekupplung spezifiziert.

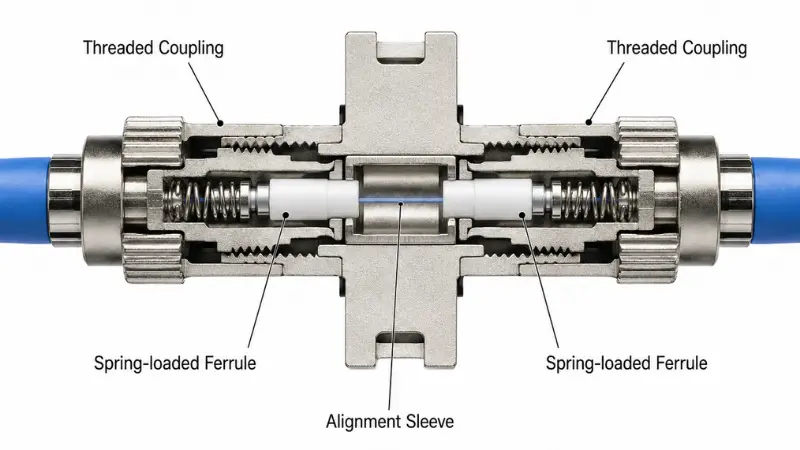

Der Gewindekupplungsmechanismus

Die Schraubkupplung-ist das Markenzeichen des Steckverbinders. Anstatt einzurasten, drehen Sie die Mutter, bis der Stecker sitzt. Der Vorteil liegt in der mechanischen Stabilität: Die Verbindung widersteht unbeabsichtigtem Ziehen und behält ihre Ausrichtung unter Vibrationen bei, was genau das ist, was Prüfstände und Instrumentenanschlüsse benötigen.

Der Kompromiss-ist Geschwindigkeit. Das Ein- und Ausfädeln jeder Verbindung ist langsamer als der Push-Pull-Vorgang von SC oder LC, daher ist FC selten das richtige Werkzeug für ein dichtes Patchpanel, das häufig neu-gepatcht wird. Es verdient seinen Platz dort, wo eine Verbindung einmal hergestellt wird und von ihr erwartet wird, dass sie zuverlässig bleibt.

Zwinge, Schlüssel und die wichtigen Teile

Die Kenntnis der Hauptbestandteile erleichtert sowohl die Spezifikation als auch die Fehlerbehebung:

• Zwinge- normalerweise ein 2,5-mm-Zylinder aus Keramik (Zirkonoxid), der die Faser an der Endfläche hält und zentriert, die gleiche Nenngröße wie SC- und ST-Ferrulen.
• Überwurfmutter- der rotierende Metallkragen, der auf den Adapter geschraubt wird und Kontaktkraft ausübt.
• Ausrichtungsschlüssel- ein kleiner männlicher Schlüssel am Steckerkörper, der die Ausrichtung festlegt und verhindert, dass sich die Ferrule gegen die passende Endfläche dreht.
• Verbindungskörper und Manschette- das Gehäuse, das alles zusammenhält, sowie die Zugentlastungsmanschette, die die Faser dort schützt, wo sie austritt.
• Adapterhülse- Im Inneren des FC-Adapters nimmt eine geteilte Ausrichtungshülse beide Aderendhülsen auf und richtet sie aus.

Die Ausrichtung ist wichtig, da ein schlecht sitzender oder verkreuzter Stecker die Einfügedämpfung und Rückflussdämpfung erhöht und das Drücken oder Verdrehen einer Aderendhülse gegen ihr Gegenstück zu Kratzern führen kannpolierte Stirnseite. Die Kodierung ist besonders wichtig bei abgewinkelten (APC) Steckverbindern, bei denen sich die Drehposition direkt auf die Leistung auswirkt.

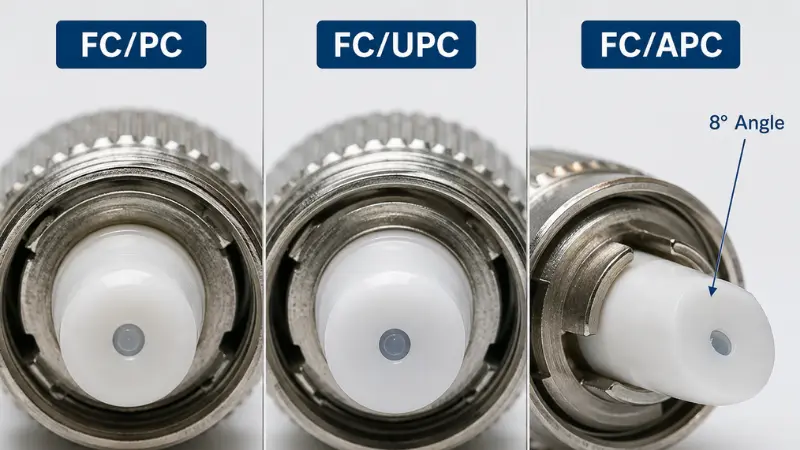

Polnische FC-Steckertypen: PC, UPC und APC

FC-Steckverbinder werden mit unterschiedlichen Endflächenpolituren geliefert, und die Politur - und nicht das Steckverbindergehäuse - ist hauptsächlich für die Reflexion und den Einfügungsverlust verantwortlich. Wenn Sie sich an etwas aus diesem Abschnitt erinnern, denken Sie an das aus drei-Buchstaben bestehende Suffix der Teilenummer. Einen tieferen Einblick in alle Steckverbinderfamilien finden Sie in unserem LeitfadenPC-, UPC- und APC-Politur.

FC/PC (Physischer Kontakt)

PC ist die ursprüngliche gewölbte Politur, bei der sich die Faserkerne unter leichtem Federdruck berühren. Es funktioniert, aber seine Reflexionsleistung bleibt neueren Polituren hinterher, sodass es selten in neuen Single-{1}-Modus-Projekten spezifiziert wird und jetzt hauptsächlich auf älteren Geräten erscheint.

FC/UPC (Ultra Physical Contact)

UPC ist eine feinere, strenger kontrollierte Version von PC. Es bietet eine geringe Einfügungsdämpfung und eine solide Rückflussdämpfung und ist der praktische Standard für allgemeine Single-{1}Mode-Verbindungen, Laborverbindungen und Geräteschnittstellen, die einen geraden physischen Kontakt-benötigen. UPC-Teile sind normalerweise mit blauen Stiefeln gekennzeichnet, die Farbcodierung kann jedoch je nach Hersteller variieren.

FC/APC (Angled Physical Contact)

APC poliert die Endfläche in einem Winkel -, der standardisierte Wert beträgt 8 Grad -, sodass reflektiertes Licht in die Ummantelung geleitet wird und nicht direkt zurück zur Quelle. Dadurch wird die Rückreflexion erheblich verringert, weshalb APC für Systeme ausgewählt wird, die empfindlich auf reflektiertes Licht reagieren: CATV und analoges Video, PON- und FTTH-Feeds, Laserquellen und Präzisionsmessungen. APC-Teile tragen normalerweise grüne Stiefel.

APC-Stecker dürfen nur mit APC-Steckern zusammenpassen, die denselben Schlüssel haben. Das Drücken einer APC-Stirnfläche gegen eine UPC- oder PC-Stirnfläche verursacht hohe Verluste und kann beide Endflächen dauerhaft beschädigen.

PC vs. UPC vs. APC auf einen Blick

Die oben genannten Renditeverlustzahlen spiegeln Werte wider, die üblicherweise in internationalen Leistungsstandards wie z. B. angegeben werdenIEC 61753und in Lieferantendatenblättern; Bestätigen Sie immer die genaue Note anhand des Prüfberichts für die von Ihnen bestellten Teile.

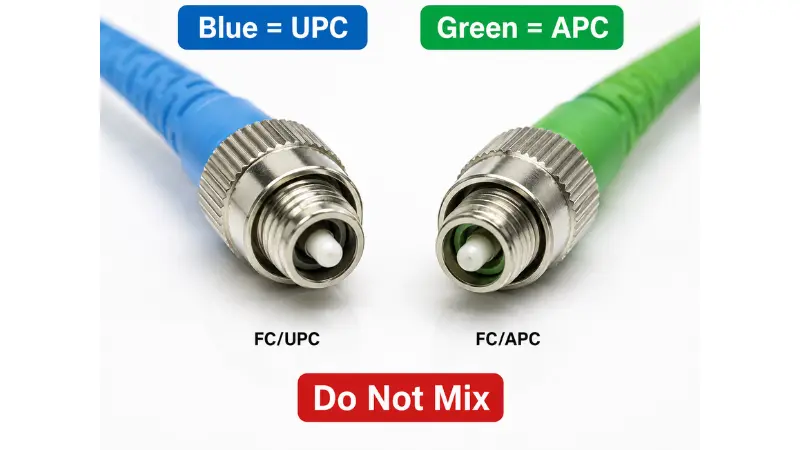

So unterscheiden Sie FC/APC und FC/UPC

In der Praxis können Sie den Lack normalerweise auf vier Arten identifizieren: Farbe der Manschette (grün für APC, blau für UPC), den sichtbaren Winkel an der Ferrulenspitze, das Suffix auf der Bestellspezifikation oder dem Etikett (FC/APC vs. FC/UPC) und die Markierung auf dem Geräteanschluss. Überprüfen Sie im Zweifelsfall zuerst die Portbezeichnung, anstatt nach dem Aussehen zu urteilen - Dies ist die einfachste Möglichkeit, eine APC/UPC-Nichtübereinstimmung zu vermeiden.

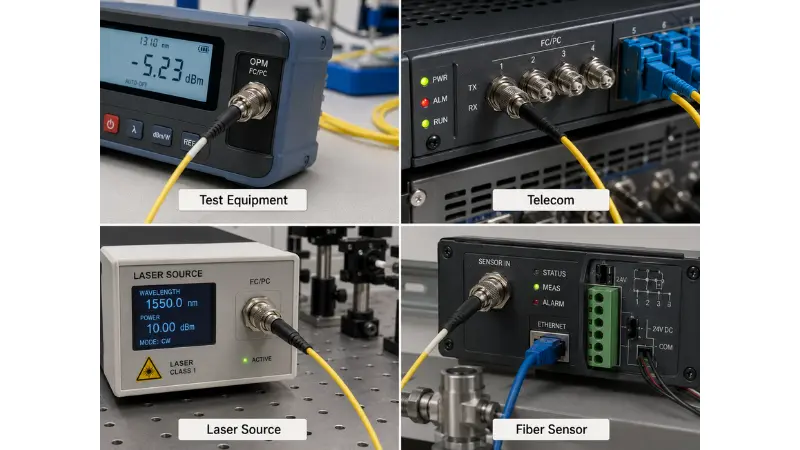

Wo werden FC-Glasfaseranschlüsse heute noch verwendet?

Eine berechtigte Frage für jeden Steckverbinder, der älter als LC ist, ist, ob er veraltet ist. FC ist nicht -, es hat sich einfach auf die Stellen beschränkt, an denen seine Stabilität die langsamere Verbindung wert ist.

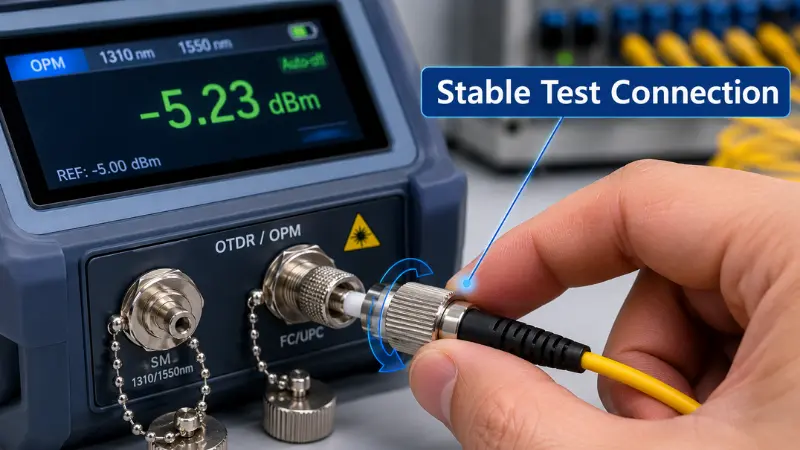

Test- und Messgeräte

FC ist ein vertrauter Anblick bei optischen Leistungsmessgeräten, Lichtquellen, OTDRs und optischen Spektrumanalysatoren sowie bei Referenztestkabeln. Die Gewindekupplung sorgt für einen konstanten, wiederholbaren Kontakt, wodurch die Messungen über viele Verbindungs-/Trennzyklen hinweg konsistent bleiben - ein echter Vorteil, wenn ein lockerer Anschluss einen Messwert verfälschen könnte.

Telekommunikations- und Übertragungssysteme

Einige Telekommunikations- und Transportgeräte, insbesondere ältere Plattformen, wurden um FC-Ports herum gebaut und nutzen diese noch immer. Neubauten neigen dazuSC-Anschlüssein Zugangsnetzwerken und LC auf Geräten, aber FC kann dennoch erforderlich sein, um zu einem vorhandenen Chassis oder Verteilerrahmen zu passen.

Laser, Sensoren und PM-Faser

Laserinstrumente, Fasersensoren, Forschungsaufbauten und PM-Faserbaugruppen verwenden häufig FC, da mechanische Stabilität und präzise, ​​wiederholbare Ausrichtung wichtiger sind als die Verbindungsgeschwindigkeit. In diesen Systemen können bereits geringe Mengen an Rückreflexion eine Quelle destabilisieren oder eine Messung verfälschen, weshalb FC/APC hier üblich ist.

Industrielle Umgebungen und -Vibrationsumgebungen

Da die Kupplung über ein Gewinde verfügt, eignet sich FC für Verbindungen, die Vibrationen oder Bewegungen ausgesetzt sind. Die Eignung hängt immer noch von der vollständigen Baugruppe - Zugentlastung, der Qualität des Adapters und der Installation - ab, nicht nur vom Stecker.

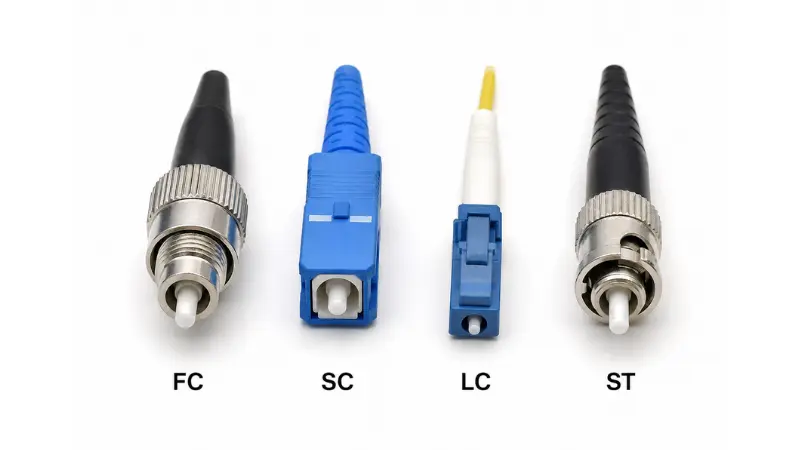

FC vs. SC vs. LC vs. ST-Anschlüsse

FC ist eine Option unter mehreren. Der Vergleich mit den anderen Mainstream-Anschlüssen macht die Entscheidung klarer.

Welchen Anschluss sollten Sie wählen?

• Wählen Sie FCB. bei der Verkabelung von Testinstrumenten, der Anpassung älterer FC-Geräte oder beim Aufbau von Laser-/Sensor-/PM-Verbindungen, bei denen eine stabile Ausrichtung wichtiger ist als die Geschwindigkeit.
• Wählen Sie LCfür Transceiver undVerkabelung mit hoher -Dichte, wo seine 1,25-mm-Ferrule die Portdichte ungefähr verdoppelt.
• Wählen Sie SCfür FTTH- und Zugangsnetzwerke, in denen SC/APC weit verbreitet ist und vor Ort einfach zu terminieren ist.
• WählenSThauptsächlich zur Anpassung an eine bestehende Multimode-Anlage; Es ist selten die Wahl für neue Arbeiten.

Wenn Sie die beiden 2,5-mm-Schrauben-im Vergleich zu-Druckoptionen speziell abwägen, beachten Sie unseren Hinweis dazuUnterschiede zwischen SC- und FC-Anschlüssengeht tiefer auf die-Kompromisse ein.

Auswahlmatrix für FC-Stecker

Zur schnellen Orientierung sehen Sie hier, wie die Auswahl normalerweise je nach Anwendung fällt:

Vorteile und Einschränkungen von FC-Steckverbindern

Die ehrliche Zusammenfassung: Der FC tauscht Komfort gegen Stabilität. Das ist an manchen Orten ein gutes Geschäft, an anderen ein schlechtes.

Wo der FC stark ist.Die Gewindekupplung widersteht unbeabsichtigtem Trennen und Vibrationen, das Ferrulen--und-Design unterstützt eine wiederholbare Ausrichtung und der Steckverbinder ist sowohl in UPC als auch in APC erhältlich, um unterschiedlichen Anforderungen an die Rückflussdämpfung gerecht zu werden -, weshalb er in Test-, Laser- und PM-Anwendungen bestehen bleibt.

Wo der FC zu kurz kommt.Es lässt sich langsamer verbinden und trennen als SC oder LC, es ist körperlich größer als LC und passt daher schlecht für Panels mit hoher -Dichte, und es erfordert mehr Sorgfalt beim Zusammenstecken: Die Passfeder muss ausgerichtet sein und die Ferrule sollte niemals mit Gewalt gegen ihr Gegenstück gedreht oder gedreht werden.

Wann man FC nicht verwenden sollte

Überspringen Sie FC, wenn Portdichte oder Patching-Geschwindigkeit Priorität haben (greifen Sie auf LC zu), wenn Sie ein Standard-FTTH- oder Zugangsnetzwerk bereitstellen (SC/APC ist normalerweise die Norm) oder wenn nichts auf der Verbindung tatsächlich die Thread-Stabilität von FC erfordert. Die Wahl von FC „aus Sicherheitsgründen“ bei einem dichten Panel erhöht in der Regel nur die Kosten und verlangsamt die Installation.

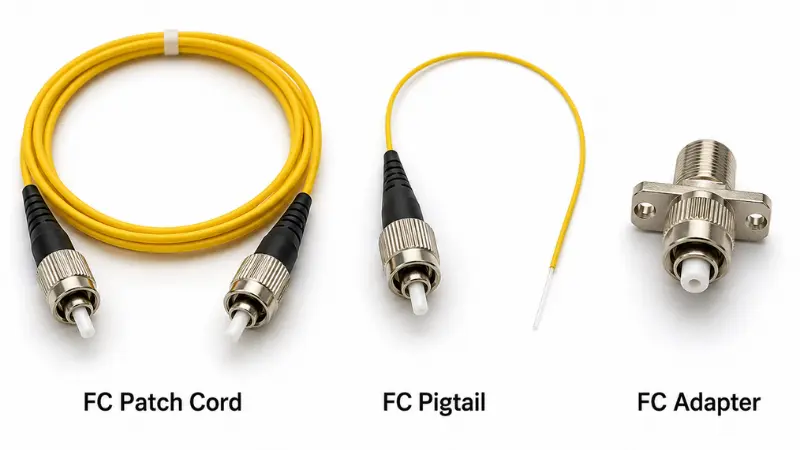

FC-Patchkabel vs. FC-Pigtail vs. FC-Adapter

Diese drei FC-Produkte lösen unterschiedliche Probleme und ihre Verwechslung ist ein häufiger Bestellfehler:

• FC-Patchkabelsind an beiden Enden fertig und verbinden zwei Ports direkt -, zum Beispiel ein Instrument mit einem Patchpanel. Jacken sind typischerweise 2,0 mm oder 3,0 mm dick.
• FC-Pigtailshaben einen Stecker an einem Ende und blanke Glasfaser am anderen Ende, die zum Einschmelzen-in ein Kabel oder eine Kabelrinne gedacht sind. Sie verwenden normalerweise 0,9 mm dicke, dicht-gepufferte Fasern.
• FC-Adapter(Kupplungen) sind die weiblichen Trennwände, die zwei FC-Stecker durch eine Ausrichtungshülse verbinden; Sie werden in Schalttafeln, Kästen und Gehäusen montiert.

Wie wählt man den richtigen FC-Glasfaserstecker aus?

Bevor Sie einen FC-Stecker, ein Patchkabel, einen Pigtail oder einen Adapter bestellen, überprüfen Sie diese fünf Dinge.

1. UPC oder APC

Verwenden Sie FC/UPC für allgemeine Single-{0}Mode-Links, bei denen eine geringe Einfügungsdämpfung ausreicht. Verwenden Sie FC/APC, wenn Rückreflexion wichtig ist - Laser, Analog/CATV, PON und Präzisionsmessung. Mischen Sie niemals APC mit UPC oder PC.

2. Fasertyp

Bestätigen Sie, ob der Link vorhanden istSingle--Modus oder Multimode. Single-{1}Mode-FC ist die Norm in der Telekommunikations-, Test- und Fernoptik. Multimode-FC existiert, ist aber bei neuen Arbeiten weitaus seltener anzutreffen.

3. Kabeldurchmesser

Passen Sie die Manschette und den Stecker an das Kabel an: 0,9 mm dicke -gepufferte Glasfaser für die meisten Pigtails und 2,0 mm oder 3,0 mm dicke Ummantelungen für Patchkabel, je nach Verlegung und Haltbarkeit.

4. Adapter- und Schlüsselkompatibilität

Der Adapter muss zur Politur und zum Schlüssel passen. FC-Adapter gibt es mit schmalem Schlüssel (oft mit NK / 2,0 mm gekennzeichnet) und breitem Schlüssel (WK / 2,14 mm), wobei der schmale Schlüssel heute häufiger vorkommt. Bei FC/APC ist die Ausrichtung der Schlüssel von entscheidender Bedeutung, da die Winkelposition die Leistung bestimmt. - Ein nicht übereinstimmender Schlüssel kann den ordnungsgemäßen Sitz verhindern oder zu Verlusten führen.

5. Leistungsanforderungen

Don't stop at the connector name. Confirm the numbers that decide whether the link works:

• Einfügedämpfung (IL)- Licht geht beim Durchgang durch das Paar verloren; niedriger ist besser. Fragen Sie nach den typischen und maximalen Werten.
• Rückflussdämpfung (RL)- Licht, das zur Quelle zurückreflektiert wird; Höhere dB sind besser und der Hauptgrund für die Wahl von APC.
• Betriebswellenlänge- Vergewissern Sie sich, dass die Baugruppe für Ihr Fenster ausgelegt ist (zum Beispiel 1310/1550 nm im Single--Modus).
• Jacke, Haltbarkeit und Umwelt- Jackenbewertung (z. B. LSZH), Plug-{1}}Zyklusbeständigkeit und alle Outdoor- oder Industrieanforderungen.

Bei B2B-Bestellungen lohnt es sich außerdem zu bestätigen, dass der Lieferant Testberichte, kundenspezifische Längen, Etikettierung und Verpackung bereitstellen kann.

Häufige Fehler, die es zu vermeiden gilt?

• APC und UPC mischen:Unterschiedliche Endflächengeometrien bedeuten, dass ihre Paarung hohe Verluste verursacht und die Politur beschädigen kann. Bei der Beschaffung sind die meisten FC-Fehler darauf zurückzuführen, dass die Teile nicht übereinstimmen, der Kabeldurchmesser nicht übereinstimmt oder angenommen wird, dass alle FC-Adapter austauschbar sind.
• Sauberkeit außer Acht lassen:Staub, Öl und Kratzer erhöhen den Verlust und beeinträchtigen die Wiederholbarkeit der Tests. Inspizieren undReinigen Sie die Endflächevor jedem Partner, besonders auf Instrumenten.
• Verwendung von FC, wo LC oder SC besser passen:Panels mit hoher -Dichte benötigen normalerweise LC; FTTH benötigt normalerweise SC/APC. FC für Gewindestabilität oder Gerätekompatibilität reservieren.
• Die Anschlüsse an beiden Enden vergessen:Der Stecker muss zum Gerät, Adapter, Panel oder Instrument passen. Bevor Sie FC-Patchkabel bestellen, überprüfen Sie beide Enden des Links - und lesen Sie die Anschlussbeschriftung, anstatt nur nach dem Aussehen zu raten.

Checkliste für den Kauf von FC-Glasfasersteckern

Bestätigen Sie diese, bevor Sie eine Bestellung aufgeben:

• Steckerkonfiguration: FC zu FC oder ein Hybrid wie FC zu LC oder FC zu SC
• Polnisch: UPC oder APC
• Glasfaser: Single-mode oder Multimode
• Kabellänge
• Kabeldurchmesser: 0,9 mm, 2,0 mm oder 3,0 mm
• Jackenmaterial und Bewertung
• Simplex oder DuplexStruktur
• Adaptertyp, Schlüssel und Montageart
• Ziele für Einfügedämpfung und Rückflussdämpfung
• Testbericht, Etikettierung und Verpackungsanforderungen

Beschaffungshinweise für B2B-Käufer

Bei Projektaufträgen reichen Katalogvorgaben oft nicht aus. Kabellänge, Mantelmaterial, Manschettenfarbe, Politur, Etikettenformat und Verpackung beeinflussen alle die reibungslose Installation der Teile im Maßstab - und die meisten vermeidbaren FC-Probleme vor Ort sind auf eine falsche Politur, den falschen Kabeldurchmesser oder einen nicht spezifizierten Adapterschlüssel zurückzuführen. Sperren Sie diese Details in der Bestellung und fordern Sie -Chargentestberichte zu allem an, die Testgeräte oder reflexionsempfindliche Teile versorgen-.

Abschluss

Ein FC-Faserstecker ist ein Gewindestecker, der für stabile, wiederholbare optische Verbindungen entwickelt wurde, wodurch er für Testinstrumente, in Laser- und Sensorsystemen und überall dort relevant bleibt, wo vorhandene Geräte um FC-Anschlüsse herum konstruiert wurden -, auch wenn LC und SC neue Netzwerke mit hoher-Dichte und Zugangsnetzen dominieren. Wählen Sie FC aus, wenn der Port, das Leistungsziel oder die Umgebung dies ausdrücklich erfordern. Greifen Sie zu LC für Dichte und SC/APC für FTTH.

Führen Sie vor der Bestellung die Schnellprüfungen durch, die die meisten Probleme verhindern: Überprüfen Sie beide Geräteanschlüsse, die Politur (UPC oder APC), den Fasertyp, den Kabeldurchmesser und den Adapterschlüssel und fordern Sie einen Testbericht für alles an, was Instrumente oder reflexionsempfindliche Verbindungen versorgt. Wenn Sie diese gleich im Vorfeld erledigen, bleiben Einfügedämpfung, Rückflussdämpfung und Nacharbeitskosten niedrig.
