Was ist ein PoE-Injektor und wie wird er verwendet?

Irgendwo an der Decke Ihres Gebäudes benötigt ein WLAN-Zugangspunkt sowohl eine Netzwerkverbindung als auch eine Stromquelle -, aber die nächste Steckdose ist zwei Räume entfernt. Der Einbau einer eigenen elektrischen Verkabelung würde das Budget sprengen. Genau dieses Problem löst ein PoE-Injektor: Er führt Daten und Strom auf einem einzigen Ethernet-Kabel zusammen. Und wenn dieses Kabel wieder mit einem Glasfaser-Backbone verbunden wird -, wie es in den meisten modernen kommerziellen Netzwerken der Fall ist -, entsteht durch die Kombination aus Langstrecken-Glasfaser und Last-{7}Meile-PoE eine der flexibelsten Bereitstellungsarchitekturen, die heute verfügbar sind.

Was genau ist ein PoE-Injektor?

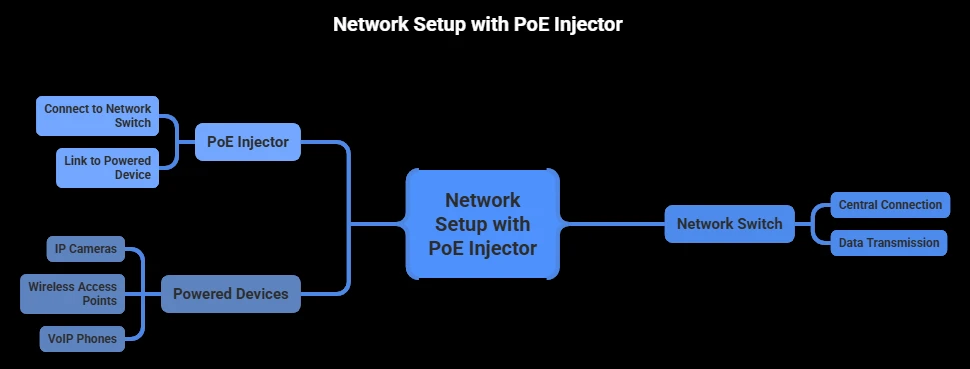

Ein PoE-Injektor, auch Midspan oder PoE-Adapter genannt, speist Strom in ein Standard-Ethernet-Kabel ein. Es unterliegt den Standards IEEE 802.3af, 802.3at und 802.3bt und befindet sich zwischen einem Nicht-PoE-Netzwerk-Switch und einem stromversorgten Gerät (PD) wie einer IP-Kamera, einem VoIP-Telefon oder einem drahtlosen Zugangspunkt. Es akzeptiert zwei Eingänge - Ethernet-Daten vom Switch und Wechselstrom von einer Wandsteckdose - und gibt dann ein einzelnes Kabel aus, das sowohl Strom als auch Daten zum Endpunkt überträgt.

Millionen älterer Ethernet-Switches sind weiterhin in Betrieb. Sie alle durch PoE-fähige Modelle zu ersetzen, wäre verschwenderisch. Ein PoE-Injektor überbrückt diese Lücke zu einem Bruchteil der Kosten, verlängert die Lebensdauer bestehender Geräte und ermöglicht gleichzeitig moderne Geräte mit eigener Stromversorgung.

So funktioniert ein PoE-Injektor

Ein typischer PoE-Injektor verfügt über zwei RJ45-Ethernet-Ports:Dateneingang(verbunden mit dem Upstream-Switch oder Router) undPoE/Datenausgang(an das mit Strom versorgte Gerät angeschlossen). Ein dritter Anschluss - das Wechselstromkabel - wird in eine Standardsteckdose gesteckt.

Intern wandelt ein Wechselstrom-zu-Gleichstrom-Wandler den Strom aus der Steckdose in geregelten Gleichstrom um, typischerweise 48–57 V für standardkonforme Modelle. Dieser Gleichstrom wird mit dem Ethernet-Datensignal auf dem ausgehenden Kabel zusammengeführt. Das mit Strom versorgte Gerät am anderen Ende trennt intern Strom von Daten und nutzt jedes für seinen jeweiligen Zweck.

Bevor die Stromversorgung beginnt, führen IEEE-konforme Injektoren Folgendes durch:Handshake-Prozess: Der Injektor sendet eine Nieder{0}}Spannungssonde über das Kabel, und wenn ein PoE-kompatibles Gerät mit der richtigen Signatur antwortet, verhandeln die beiden über die genaue Wattzahl. Erst nach erfolgreicher Verhandlung fließt die Macht. Keine gültige Antwort bedeutet, dass der Injektor keinen Strom mehr erhält, - und Nicht-PoE-Geräte vor unbeabsichtigter Beschädigung geschützt sind.

Aktive vs. passive PoE-Injektoren

Diese Unterscheidung kann den Unterschied zwischen einer sicheren Installation und einem defekten Gerät ausmachen. Einaktiver PoE-Injektorentspricht den Standards IEEE 802.3af/at/bt: Es führt einen Handshake durch, handelt die Spannung aus und passt die Lieferung an die Anforderungen des angeschlossenen Geräts an. Aktive Injektoren sind die professionelle Wahl-.

A passiver PoE-Injektorüberspringt das alles. Es überträgt eine feste Spannung -, normalerweise 24 V oder 48 V -, unabhängig davon, was am anderen Ende liegt. Kein Handschlag, keine Verhandlung, kein Sicherheitsnetz. Das Anschließen eines 24-V-Geräts an einen passiven 48-V-Injektor führt zu dauerhaften Schäden. Passive Modelle ermöglichen immer noch Budgetbereitstellungen mit spannungsangepasster Hardware, erfordern jedoch vor jeder Verbindung eine manuelle Überprüfung.

PoE-Standards auf einen Blick

Anstatt sich durch dichte Spezifikationsdokumente zu kämpfen, nutzen Sie diesen Vergleich, um den richtigen Standard für Ihre Geräte zu finden:

Die Spalte „Verfügbar am Gerät“ ist bei der Dimensionierung eines Injektors am wichtigsten. Die Leistung wird als Wärme entlang des Kabels abgegeben -, etwa 15–20 % Verlust über eine gesamte 100-Meter-Strecke mit hochwertiger Kupferverkabelung. Entspricht oder übersteigt immer die tatsächliche Leistungsaufnahme des Geräts, nicht nur die Normangabe.

Schritt-für-Schritt: So installieren Sie einen PoE-Injektor

Die folgende exemplarische Vorgehensweise verwendet eine IP-Überwachungskamera, der Vorgang gilt jedoch für jedes PoE{0}}betriebene Gerät. Es ist keine Softwarekonfiguration erforderlich - PoE-Injektoren sind Plug-{3}}and-Plug-in-Hardware.

Schritt 1 -Benchmark-zuerst testen.Schließen Sie Kamera, Injektor und Schalter an einer Werkbank an. Überprüfen Sie, ob die Kamera eingeschaltet ist, eine IP-Adresse erhält und Videos streamt. Konfigurieren Sie alle Einstellungen, während sich das Gerät in Reichweite befindet.

Schritt 2 - Positionieren Sie den Injektor.Platzieren Sie es in der Nähe Ihres Switches - es benötigt Zugang zu einer Wechselstromsteckdose und einer kurzen Ethernet-Verbindung zum Switch-Port.

Schritt 3 - Verbinden Sie den Dateneingang.Führen Sie ein Cat5e-, Cat6- oder Cat6a-Kabel vom Schalter zum Dateneingangsanschluss des Injektors. Das Richtige wählenKategorie Patchkabelgewährleistet sowohl die Datenintegrität als auch eine ausreichende Stromversorgung.

Schritt 4 - Schließen Sie den Stromversorgungsausgang an.Führen Sie ein zweites Ethernet-Kabel vom PoE-/Datenausgangsanschluss zur Ethernet-Buchse der Kamera. Maximale Kabellänge: 100 Meter (328 Fuß) gemäß IEEE-Spezifikation.

Schritt 5 - Einschalten.Stecken Sie das Netzkabel des Injektors in die Steckdose. Der Handshake erfolgt automatisch - die Kamera sollte sich innerhalb von Sekunden einschalten.

Schritt 6 - Mounten und überprüfen.Installieren Sie die Kamera dauerhaft, bestätigen Sie die Videoübertragung und stellen Sie sicher, dass die Aufzeichnung aktiv ist.

Überbrückung von Glasfaser und PoE: Wo Langstrecke auf die letzte{1}Meile trifft

Hier verlagert sich die Diskussion von allgemeinen PoE-Ratschlägen auf die tatsächlich skalierbare Architektur. Kupfer-Ethernet erreicht eine maximale Reichweite von 100 Metern. Glasfaserkabel übertragen Signale ohne Beeinträchtigung über Kilometer. In Netzwerken, die sich über mehrere Gebäude oder Außenbereiche erstrecken, übernimmt Glasfaser das Backbone, während Kupfer das letzte Segment an die Endpunkte liefert. Ein PoE-Injektor sitzt genau an diesem Übergangspunkt von Glasfaser zu Kupfer und ist damit eines der strategisch wichtigsten Geräte in einem Hybridnetzwerk.

Die folgende Tabelle zeigt, warum diese Hybridarchitektur reines Kupfer übertrifft:

Wo sitzt der PoE-Injektor physisch in diesen Netzwerken? Genau dort, wo Faser zu Kupfer wird. Bei einer FTTP-Bereitstellung gelangt das optische Signal über eine präzise terminierte GlasfaserGlasfaseranschlüssean einem Medienkonverter oder ONT. Der Ethernet-Ausgang wird direkt in den PoE-Injektor eingespeist, der Kameras, Zugangspunkte oder Telefone ohne zusätzliche elektrische Verkabelung an jedem Endpunkt mit Strom versorgt.

Die gleiche Logik gilt im Maßstab. Wenn ein einzelner Glasfaser-Trunk mehrere Mandanten bedient, werden diese - aufgeteiltGlasfaser-SPS-Splitterin separate Leitungen - Jeder Standort erhält seinen eigenen ONT, seine eigene Ethernet-Übergabe und seinen eigenen PoE-Injektor, der lokale Geräte mit Strom versorgt. Die Rolle des Injektors ändert sich nie: Er verbindet einen reinen Daten--Ethernet-Feed mit einem Gerät, das sowohl Daten als auch Strom benötigt.

In den Geräteschränken wiederholt sich das Muster in einem kleineren physischen Maßstab. Techniker verlegen GlasfaserkabelGlasfaser-Anschlusskästenund Patchpanels, dann verwendenGlasfaseradapterzum Verbinden von Verbindungen zwischen Hauptkabeln und Verteilerleitungen. Sobald das Signal am Patchpanel-Ausgang auf Kupfer umschaltet, fügt ein PoE-Injektor bestimmten Ports Stromkapazität hinzu - Es ist kein vollständiges PoE-Switch-Upgrade erforderlich.

Das fehlende Glied: PoE-Glasfaser-Medienkonverter

Ein Standard-Medienkonverter übersetzt optische Signale in elektrische Ethernet-Signale und umgekehrt - aber aPoE-Glasfaser-Medienkonvertergeht noch einen Schritt weiter. Es kombiniert die Glasfaser-zu-Kupfer-Umwandlung und die PoE-Injektion in einem einzigen Gerät, sodass kein separater PoE-Injektor erforderlich ist.

Dies ist bei realen-Bereitstellungen wichtig. Stellen Sie sich ein Parkhaus vor, in dem IP-Kameras 500 Meter vom nächsten Netzwerkschrank entfernt sind. Kupfer kann diese Distanz nicht erreichen. Ein PoE-Glasfaser-Medienkonverter am Garageneingang akzeptiert die eingehende Glasfaserleitung und gibt eine PoE-fähige Ethernet-Verbindung direkt an die Kamera aus. Ein Gerät, ein Kabel zur Kamera, keine Steckdose am Kamerastandort.

Bestätigen Sie bei der Bewertung von PoE-Glasfaser-Medienkonvertern den PoE-Standard (802.3af/at/bt), überprüfen Sie den Glasfasertyp (Single--Modus vs. Multimode) und passen Sie den Steckertyp an Ihre Infrastruktur an. Die Qualität derGlasfaser-Patchkabelan diesem Übergabepunkt wirkt sich direkt auf die Signalqualität und die langfristige Zuverlässigkeit aus.

PoE-Injektor vs. PoE-Switch: Welchen benötigen Sie?

Bei einem PoE-Switch ist PoE in jeden Port integriert. - Strom und Daten sind standardmäßig ohne zusätzliche Hardware verfügbar. Das macht es ideal, wenn die meisten angeschlossenen Geräte PoE benötigen. Es bedeutet aber auch, dass Sie Ihren vorhandenen Nicht-{3}PoE-Switch ersetzen müssen, was höhere Vorabkosten verursacht und möglicherweise unnötig ist, wenn nur eine Handvoll Geräte tatsächlich Strom benötigen.

Ein PoE-Injektor fügt Port für Port die PoE-Fähigkeit hinzu. Müssen Sie eine einzelne IP-Kamera am Lagereingang mit Strom versorgen? Ein PoE-Injektor mit einem Port erledigt dies für 15 bis 30 US-Dollar, ohne den Rest Ihres Netzwerks zu beeinträchtigen. Möchten Sie in einem kleinen Büro ein paar WLAN-Zugangspunkte hinzufügen? Ein Multi-Port-Gigabit-PoE-Injektor (4 oder 8 Ports) erledigt diese Aufgabe und schont gleichzeitig Ihre bestehende Switch-Investition. Der Break-Even-Punkt erreicht typischerweise etwa 8–12 PoE-Geräte - darüber hinaus ist ein dedizierter PoE-Switch in der Regel kostengünstiger-effektiver und einfacher zu verwalten.

Was Sie vor dem Kauf beachten sollten

Drei Faktoren bestimmen jeden Kauf. Erste,Anzahl der Geräte: Ein PoE-Injektor mit einem Port verwaltet eine Kamera oder einen AP; Multi-Port-Modelle eignen sich für größere Installationen. Zweite,Strombudget: Zählen Sie die Wattzahl jedes Geräts und wählen Sie ein Modell aus, dessen Gesamtverbrauch höher ist. Eine einfache IP-Kamera verbraucht 8–12 W; Eine PTZ-Kamera mit Heizung kann 50 W fordern.+. Drittens:Geschwindigkeit und Spannung: IEEE 802.3af/at/bt-Geräte standardisieren auf 48 V und verhandeln automatisch, ältere Geräte können jedoch 12 V oder 24 V erwarten. Bestätigen Sie außerdem den Gigabit-Durchsatz. - Ein Gigabit-PoE-Injektor verhindert Engpässe bei Endpunkten mit hoher-Bandbreite wie Multi-{7}Megapixel-Kameras oder Wi-Fi 6-Zugangspunkten.

Sicherheit, Kabelqualität und Zuverlässigkeit

IEEE-konforme PoE-Injektoren zählen zu den sichersten Stromversorgungsgeräten im Netzwerkbereich. Der Handshake-Mechanismus hält die Ports elektrisch inaktiv, bis eine gültige PoE-Signatur erkannt wird -kein Risiko für versehentlich angeschlossene Nicht-PoE-Geräte.

Für geschäftskritische Installationen schließen Sie den PoE-Injektor an eine unterbrechungsfreie Stromversorgung (USV) an. Da PoE-Geräte über die Netzwerkausrüstung mit Strom versorgt werden, stellt eine USV am Injektor gleichzeitig eine Batteriesicherung für jeden angeschlossenen Endpunkt bereit.

Die Kabelqualität verdient mehr Aufmerksamkeit als normalerweise. Verwenden Sie immer solide -Kupfer-Ethernet-Kabel der Kategorie Cat5e oder höher. Kupfer-kaschierte Aluminiumkabel (CCA) kosten weniger, weisen jedoch einen höheren elektrischen Widerstand - mehr Leistungsverlust, mehr Wärme und eine echte Brandgefahr in PoE++-Installationen mit 60–90 W auf. Ob mit arbeitenGlasfaser-Netzwerkadapteroder Kupfer-Endpunkten bestimmt die Materialqualität an jedem Endpunkt die langfristige Zuverlässigkeit.
