Outdoor-Glasfaser-Patchkabel für FTTA: Eine ehrliche Auswahlhilfe für Lieferanten

Ein Outdoor-Glasfaser-Patchkabel für FTTA (Fiber to the Antenna) ist eine robuste, wetterfeste Glasfaserbaugruppe, die Basisbandeinheiten (BBUs) auf Bodenhöhe mit Remote Radio Units (RRUs) verbindet, die auf Mobilfunkmasten montiert sind. Diese Kabel verwenden IP67-wasserdichte Steckverbinder -, typischerweise PDLC, ODVA, NSN Boot oder FullAXS -, und sind mit UV-beständigen LSZH- oder TPU-Ummantelungen ausgestattet, um jahrelangen Einsatz im Freien zu überstehen. Wenn Sie 4G LTE- oder 5G-Basisstationen einsetzen, bestimmt das von Ihnen gewählte FTTA-Patchkabel für den Außenbereich direkt die Verbindungszuverlässigkeit, die Signalqualität und wie oft Ihre Crew den Turm wieder hinaufklettern muss.

Warum FTTA Koax - ersetzt hat und warum das Patchkabel am wichtigsten ist

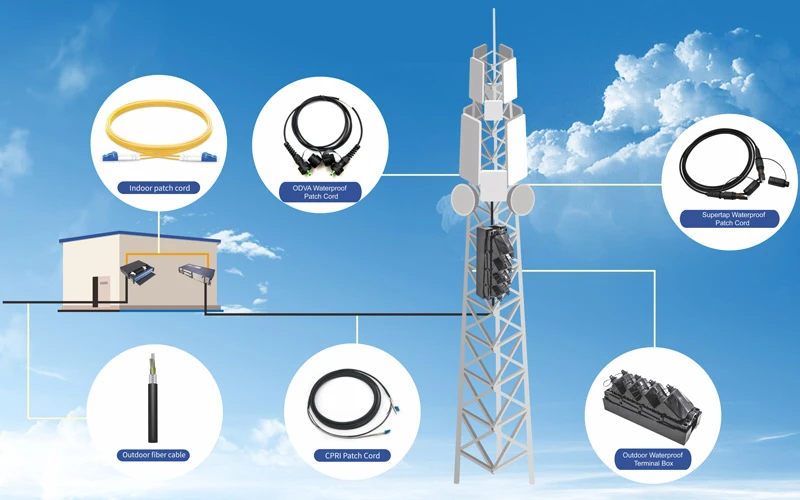

Die Umstellung von koaxialen Zuleitungsleitungen auf eine faserbasierte FTTA-Architektur war nicht optional. Es wurde durch die Physik erzwungen. Herkömmliche Koaxialkabel zwischen einem Basisstationsschutz und seiner Antenne verlieren mit der Entfernung erheblich an HF-Signalleistung, wobei die praktische Verlegung typischerweise auf etwa 100 Meter begrenzt ist. Glasfaserkabel übertragen Signale über 10 bis 20 Kilometer mit vernachlässigbarem Verlust. In einem FTTA-Layout befindet sich die RRU in der Nähe der Antenne und übernimmt die Digital-zu-Analogkonvertierung vor-Standort. Die vom Boden bis zur Turmspitze verlaufende Glasfaser ist die Fronthaul-Verbindung, und das Outdoor-Patchkabel ist der letzte Verbindungspunkt - die einzige Komponente, die mehr eingesteckt, ausgesteckt, verwittert und beansprucht wird als jeder andere Teil des Glasfaserpfads.

Deshalb generieren Outdoor-FTTA-Patchkabel aus Fertigungs- und Liefersicht mehr RMA-Anfragen als fast jedes andere passive Glasfaserprodukt. Das Kabel selbst fällt selten aus. Was versagt, ist die Steckerdichtung, die Panzerungsintegrität an einem Belastungspunkt oder die Endfläche -, fast immer, weil das falsche Kabel für die Umgebung spezifiziert wurde oder das richtige Kabel falsch installiert wurde.

Was unterscheidet ein Outdoor-FTTA-Kabel von einem Standard-Patchkabel?

Eine standardmäßige LC-zu-Duplex-Überbrückung für den Innenbereich würde auf einer Turmfassade keinen Monat halten. Die Unterschiede sind struktureller und nicht kosmetischer Natur.

Der Kabelkörper in einer geeigneten FTTA-Baugruppe für den Außenbereich besteht normalerweise aus einer 5,0 mm oder 7,0 mm starken GYFJH--Konstruktion: zwei Single-Mode-Faserkerne (G.657.A1 oder G.657.A2 biegeunempfindliche Fasern), umgeben von Verstärkungselementen aus Aramidgarn, einem spiralförmigen Stahlpanzerrohr für Druckfestigkeit und einem Außenmantel aus LSZH oder TPU. LSZH erfüllt die Flammschutzanforderungen der Telekommunikation, ohne giftige Dämpfe freizusetzen. TPU ist widerstandsfähiger gegen Abrieb und wiederholtes Biegen. - Wir empfehlen es im Allgemeinen für Installationen, bei denen das Kabel durch enge Kanäle verlegt oder um scharfe Turmbauteile herumgezogen wird.

An jedem Ende umschließt ein wasserdichtes Steckergehäuse dasLC-Duplex-GlasfasersteckerSchnittstelle. Das Gehäuse lässt sich mit einem entsprechenden Schottadapter an der RRU oder dem Anschlusskasten verbinden, und der Verriegelungsmechanismus drückt eine O-Ringdichtung zusammen, um die Schutzart IP67 - zu erreichen, was vollständige Staubdichtigkeit-und Widerstandsfähigkeit gegen vorübergehendes Eintauchen in Wasser bis zu einem Meter bedeutet.

Die vier Steckverbindersysteme, denen Sie tatsächlich begegnen werden

Dies ist der Abschnitt, in dem die meisten Käufer falsch liegen, es lohnt sich also, sich damit zu befassen. FTTA-Anschlüsse für den Außenbereich sind nicht austauschbar. Wenn Sie den falschen Typ bestellen, bedeutet dies, dass Ihr Kabel physisch nicht mit dem Funkkopfanschluss - zusammenpassen kann, und wir sehen, dass dies häufiger vorkommt, als irgendjemand in der Branche zugeben möchte.

PDLC (Push-Pull Duplex LC)ist die dominierende Schnittstelle für ZTE, Huawei und einen Großteil der weltweiten Bereitstellungen. Ein Standard-Duplex-LC-Ferrulenpaar sitzt in einem zylindrischen Metallgehäuse mit einem Push{1}}Pull-Verriegelungskragen. Die Installation ist einfach: Richten Sie die Keilnut aus, drücken Sie, bis es klickt, und ziehen Sie die äußere Mutter hand-fest. PDLC-Baugruppen entsprechen IEC 61754-20 und passen mit jedem Standard-LC-Adapter zusammen, sobald sie aus dem Außengehäuse entfernt werden. Für die meisten Makrozellenaufbauten bietet PDLC das beste Gleichgewicht zwischen Kosten, Vorlaufzeit und Wartungsfreundlichkeit vor Ort. Es ist auch der Steckertyp, den wir am häufigsten versenden.

ODVA (Variabler Outdoor-Adapter)folgt IEC 61076-3-106 und wird weitgehend von Nokia, Samsung und gemeinsam genutzten Standorten mehrerer Anbieter - übernommen, insbesondere in Nordamerika und Europa, wo plattformübergreifende Interoperabilität eine Beschaffungsanforderung ist. ODVA unterstützt drei interne Schnittstellen: Duplex-LC (ODVA-DLC), Simplex-SC (ODVA-SC) und Mehrfaser-MPO (ODVA-MPO). Das versiegelte runde Gehäuse ist sperriger als PDLC, eignet sich aber hervorragend für Vibrations-, Salznebel- und Thermoschocktests.

NSN-Bootist ein Nokia-hergebrachtes Design: eine flexible Gummimanschette über einem Standard-LC-Duplex-Anschluss mit einem Gewindekupplungsring. Es ist leichter und kompakter und daher beliebt für kleine Dachzellen und Hybridanlagen im Innen- und Außenbereich. Der Kompromiss-ist jedoch real. Die Gummimanschettendichtung zersetzt sich bei längerer UV-Einwirkung schneller als ein Vollmetallgehäuse. Bei Turmstandorten in Wüsten- oder tropischen Klimazonen empfehlen wir unseren Kunden in der Regel stattdessen PDLC oder ODVA.

FullAXSwurde hauptsächlich für Ericsson Radio System-Plattformen entwickelt. Das rechteckige Push{1}}Pull-Gehäuse ermöglicht die Einhandbedienung mit Handschuhen und eine integrierte Staubkappe schützt die Endfläche zwischen den Anschlüssen. Wenn Sie an einem mit Ericsson-ausgestatteten Mast oder einem gemeinsam genutzten-RAN-Standort arbeiten, der Ericsson-Funkgeräte enthält, ist FullAXS wahrscheinlich im Installationshandbuch angegeben.

Der häufigste Bestellfehler, den wir sehen: Ein Kunde sendet eine Anfrage für „Outdoor-LC-Patchkabel für FTTA“, ohne das Steckersystem anzugeben. Das ist, als würde man Reifen bestellen, ohne das Schraubenmuster anzugeben. Bestätigen Sie immer den RRU-Porttyp - PDLC, ODVA, NSN oder FullAXS -, bevor Sie ein Angebot abgeben oder kaufen.

Spezifikationen, die ein gutes Kabel von einem Problemkabel unterscheiden

• Fasertyp:Der Single---Modus G.657.A1 ist der Standard. G.657.A2 ermöglicht engere Biegungen (7,5 mm Mindestradius gegenüber . 10 mm) und ist für begrenzte Tower--Gehäuse eine Spezifizierung wert.
• Kabelaußendurchmesser:5,0 mm für kürzere, weniger exponierte Strecken, bei denen es auf Flexibilität ankommt. . 7.0 mm für vertikale Turmzüge über 30 Meter. - Der zusätzliche Zugspielraum ist bei diesen Längen nicht optional.
• Zugfestigkeit:Kurzfristig mindestens 500 N. Wir bewerten unsere Baugruppen mit 600 N, was beim Turmziehen, bei dem Kabelgewicht und Windlast zusammenwirken, eine sinnvolle Kopffreiheit bietet.
• Druckfestigkeit:1000 N/100 mm sind für geschützte Leitungen ausreichend. Geben Sie für Kabel, die direkt am Turmstahl befestigt sind, eine Belastung von 2000 N/100 mm an. - Herabfallendes Eis, Werkzeuge und unbeabsichtigtes Betreten-während der Wartung stellen echte Gefahren dar.
• Einfügedämpfung:Die fertige Baugruppe einschließlich beider Steckverbinder sollte weniger als 0,3 dB pro gestecktem Paar messen. Zu jedem Kabel, das wir versenden, gehört ein individueller Werksprüfbericht, der dies bestätigt.
• Betriebstemperatur:-40 Grad bis +70 Grad ist die Basislinie. Wüsten- oder äquatoriale Standorte sollten Baugruppen mit einer Nenntemperatur von +85 Grad angeben.
• IP-Schutzart:IP67 ist der Branchenstandard. IP68 empfiehlt sich für bodennahe Gewölbeeingänge oder Küstentürme, wo Salznebel und längerer Feuchtigkeitskontakt an der Tagesordnung sind.

Ein Hinweis zu Spezifikationen, der oft übersehen wird: das Panzerrohrmaterial. Edelstahlpanzerungen behalten ihre Integrität in Küstenumgebungen, Umgebungen mit hoher Luftfeuchtigkeit und in Industrieumgebungen. Panzerungen aus verzinktem Kohlenstoffstahl sind günstiger, können aber in salzhaltiger Luft innerhalb von zwei bis drei Jahren korrodieren. Wenn Sie in der Nähe einer Küste oder in einem Schwerindustriegebiet stationiert werden, fragen Sie Ihren Lieferanten konkret, welches Panzerungsmaterial verwendet wird.

Installationsfehler, die die meisten Feldrenditen generieren

Wir verfolgen Garantieansprüche und RMA-Daten für unsere Outdoor-FTTA-Produktlinie. Drei Fehlermuster sind für den Großteil der Rücksendungen verantwortlich - und bei keinem davon handelt es sich um Herstellungsfehler.

Kontaminierte Endflächen beim ersten Zusammenstecken.Ein einzelnes Staubpartikel auf der LC-Ferrulenspitze kann die Einfügungsdämpfung um 0,5 dB oder mehr erhöhen. Auf einer windigen Turmplattform landen Trümmer innerhalb von Sekunden auf einer freiliegenden Endfläche. Die Lösung ist einfach, aber-nicht verhandelbar: Reinigen Sie jede Endfläche unmittelbar vor dem Zusammenstecken mit einem Ein-{4}Klick-Reiniger oder einem fusselfreien-IPA-Tuch und lassen Sie die Staubkappen bis zum letzten Moment aufgesetzt. Dies allein würde etwa ein Drittel der „hohen Verluste“-Beschwerden, die wir erhalten, eliminieren.

Biegeradiusverletzungen bei der Kabelverlegung.Installateure führen manchmal scharfe 90-Grad-Bögen durch, um Kabel um Strukturelemente herum oder in Gehäuse zu verlegen. Der daraus resultierende Makrobiegungsverlust erscheint möglicherweise nicht sofort auf einer OTDR-Kurve, verschlimmert sich jedoch, wenn Temperaturwechsel die Faserbeschichtung in den folgenden Monaten ermüden. Halten Sie bei einem 7,0-mm-FTTA-Kabel beim Ziehen einen statischen Biegeradius von mindestens 70 mm (10× Kabelaußendurchmesser) und einen dynamischen Biegeradius von 140 mm ein.

Unzureichende Kabelunterstützung am Turm.Freitragende Seilspannweiten zwischen Befestigungspunkten dienen als Windsegel. Die zyklische mechanische Belastung konzentriert sich auf dieAnschlusspunkt des Steckverbinders, wodurch die Ermüdungsrissbildung im Panzerrohr beschleunigt wird. Befestigen Sie die Kabel mit UV--beständigen Edelstahlbindern in Abständen von nicht mehr als einem Meter am Stahlmast. Führen Sie die Leitungen auf Dächern nach Möglichkeit durch wetterfeste Leitungen.

So wählen Sie das richtige FTTA-Patchkabel für den Außenbereich aus - Entscheidungssequenz

Anstelle einer generischen Checkliste finden Sie hier die tatsächliche Entscheidungsreihenfolge, die die häufigsten Spezifikationsfehler vermeidet:

Schritt 1: Identifizieren Sie den RRU-Anschlussanschluss.Sehen Sie sich das Gerätedatenblatt oder die Installationsanleitung an. Dadurch erhalten Sie den Connector-Typ - PDLC, ODVA, NSN Boot oder FullAXS. Gehen Sie nicht allein von der Marke des Anbieters aus. Einige Betreiber geben in ihren Bereitstellungsstandards nicht-Standard-Connectoren an.

Schritt 2: Messen Sie den Routing-Pfad, nicht nur die Luftlinienentfernung.Ein 60-Meter-Turm bedeutet nicht gleich ein 60-Meter-Kabel. Berücksichtigen Sie horizontale Strecken innerhalb des Schutzraums, den Weg entlang der Turmwand einschließlich Umwege um Hindernisse herum und eine Serviceschleife von 1 bis 2 Metern am RRU-Ende. Bestellen Sie die exakte individuelle Länge – überschüssige Spulen erzeugen unnötige Einfügedämpfung und fangen Wind ein.

Schritt 3: Passen Sie den Kabeldurchmesser an die mechanische Umgebung an.5,0 mm für geschützte oder kurze Strecken. 7.0 mm für freiliegende Masten-Fassadenstrecken über 30 Meter, bei denen Zugbelastung während der Installation eine Rolle spielt.

Schritt 4: Bestätigen Sie die Umgebungsbedingungen.Küste oder Industrie? Geben Sie Edelstahlpanzerung und IP68 an. Standard-Binnenturm? Eine verzinkte Panzerung und IP67 sind in der Regel ausreichend. Extremer Temperaturbereich? Stellen Sie sicher, dass die Dichtungsmaterialien für Mantel und Stecker entsprechend ausgelegt sind.

Schritt 5: Fordern Sie vor der Großbestellung ein Muster mit Testbericht an.Messen Sie die Einfügungsdämpfung vor Ort-mit Ihrer eigenen Ausrüstung. Überprüfen Sie dieGlasfaseradapterPassschnittstelle für Konzentrizität und Endflächengeometrie. Ein Lieferant, der sich weigert, ein getestetes Muster zu versenden, ist kein Lieferant, den Sie für die Einführung eines 500-Kabel-Turms benötigen.

5G-Fronthaul und was es für die Kabelauswahl bedeutet

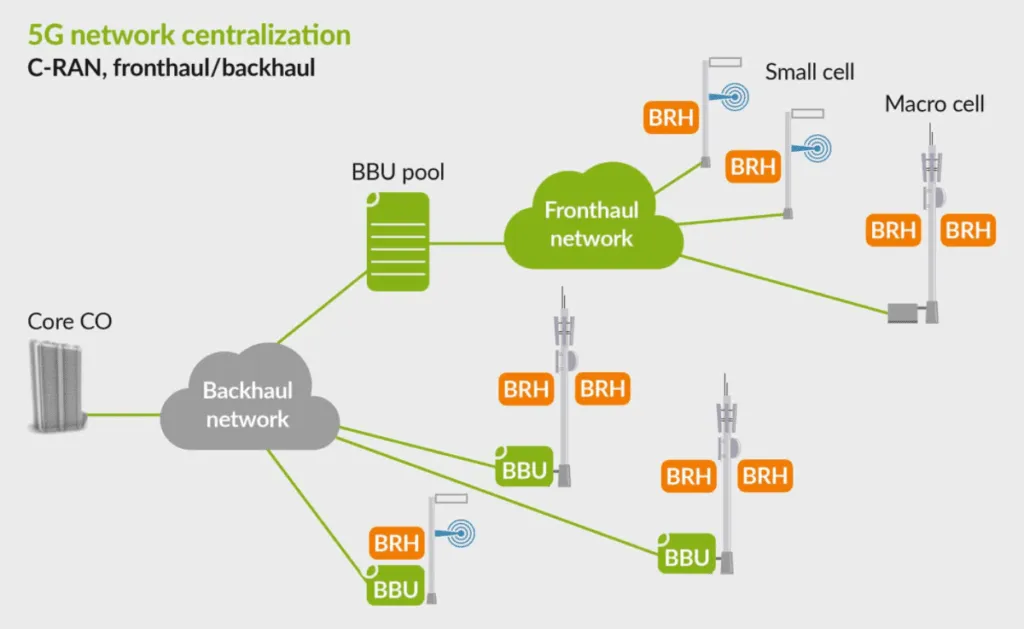

5G NR und der aufkommende 5G-Advanced-Standard verändern nicht die grundlegende Physik von FTTA-Patchkabeln für den Außenbereich, aber sie verändern den Maßstab. Massive MIMO-Antennenarrays mit 32T32R- oder 64T64R-Konfigurationen benötigen mehr Faserpaare pro Sektor als herkömmliche 2T2R-Funkgeräte. Einige aktive Antenneneinheiten erfordern jetzt acht oder zwölf Glasfaseranschlüsse, was die Nachfrage nach Baugruppen oder Baugruppen mit höherer Anzahl erhöhtPLC-Glasfaser-SplitterVerteilung am Turmfuß.

Die Verdichtung kleiner Zellen -, insbesondere im C--Band und im mmWave-Spektrum -, vervielfacht auch die Endpunkte. In einer dichten städtischen Umgebung könnten 50 bis 100 Small-Cell-Knoten pro Quadratkilometer installiert werden, für die jeweils ein vorkonfektioniertes Duplex-Patchkabel für den Außenbereich erforderlich ist. Bei diesem Volumen sind Plug-{8}}and-{9}}Baugruppen mit werkseitig{{10}verifizierten Testdaten unerlässlich, um die Bereitstellung termingerecht einzuhalten.

Es besteht auch ein wachsendes Interesse an hybriden FTTA/PTTA-Kabeln, die Glasfaser- und Gleichstromleiter in einem einzigen Mantel kombinieren und so die Gesamtkabelanzahl am Turm reduzieren. Für Neubauten lohnt es sich, diese zu prüfen -, aber sie erfordern eine sorgfältige Kompatibilitätsprüfung sowohl mit dem Radiokopf-Stromeingang als auch mit der Glasfaserschnittstelle, sodass sie noch kein Ersatz für separate Glasfaser- und Stromleitungen an jedem Standort sind.

Wo das Outdoor-Patchkabel auf den Rest Ihres Glasfaserpfads trifft

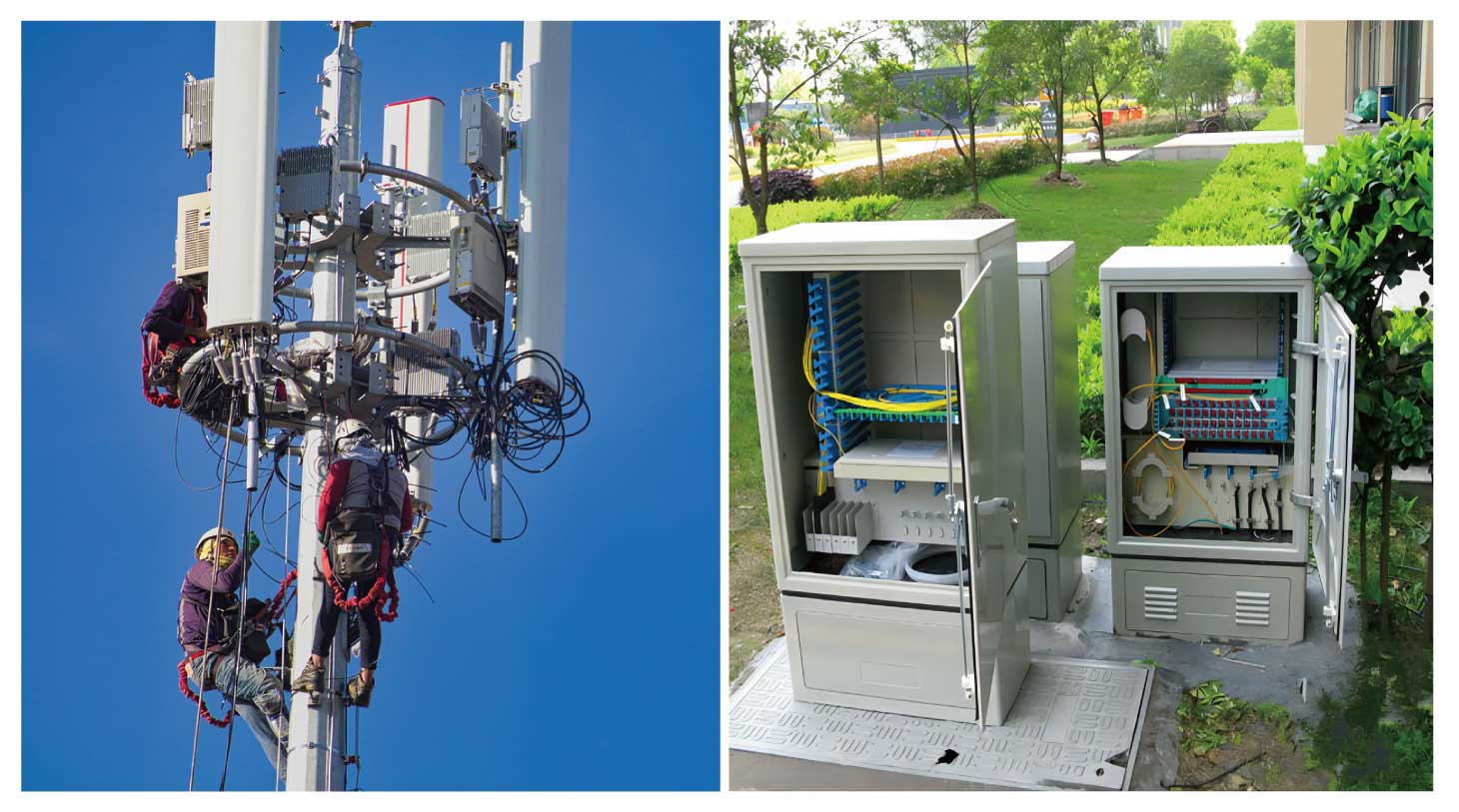

An der Turmbasis enden FTTA-Patchkabel für den Außenbereich normalerweise in einem wetterfesten GehäuseGlasfaser-Anschlusskasten- der Übergangspunkt zwischen dem Patchkabel an der Turmseite- und der Innen-Trunk-Glasfaser, die zurück zur BBU führt. Ein ordnungsgemäß ausgestatteter Anschlusskasten nimmt wasserdichte Anschlussanschlüsse an der Außenseite und Standard-LC- oder SC-Adapter an der Innenseite auf, mit Spleißkassetten und Zugentlastung für das eingehende Hauptkabel.

Planen Sie für einen typischen Makrostandort mit drei -Sektoren und zwei Netzbetreibern pro Sektor mindestens sechs Duplex-Glasfaser-Ports ein. Spezifizieren Sie die Box mit Headroom für acht oder zwölf, um zu vermeiden, dass Gehäuse ausgetauscht werden müssen, wenn der Betreiber einen Träger hinzufügt oder auf ein Funkgerät mit höherer-Glasfaser-anzahl umrüstet. IP65 ist die Mindestschutzart für das Gehäuse selbst; IP68 ist in überschwemmungsgefährdeten Regionen auf Bodenniveau vorzuziehen.

Single-Mode vs. Multimode: Es gibt keine Debatte über FTTA

Jeder große Geräteanbieter spezifiziert Single-{0}Mode-Glasfaser für FTTA-Fronthaul. Die Gründe sind Entfernungs- und Bandbreitenspielraum. Ein Makro-Turmlauf könnte 200 Meter lang sein; Eine C-RAN-Architektur mit zentralisierten BBU-Pools kann sich über mehrere Kilometer erstrecken. Single--Mode-OS2-Fasern bei 1310 nm bewältigen all dies mit einer Dämpfung von unter 0,35 dB/km. Multimode geht nicht. Der Kostenunterschied pro Meter zwischen Single--- und Multimode-Außenkabeln ist vernachlässigbar. Für jeden neuen FTTA-Build ist der Single--Modus G.657.A1 die einzige empfehlenswerte Empfehlung.
