Ein Optical Distribution Frame (ODF) und ein Glasfaser-Patchpanel beherbergen Adapter, organisieren Kabel und werden in 19-Zoll-Racks montiert. Von außen sehen sie austauschbar aus. Das sind sie nicht. Jedes davon behandelt eine völlig andere Phase der Glasfaserverbindung, und die Installation des falschen Geräts am falschen Punkt in Ihrer Topologie bedeutet normalerweise, dass es später herausgerissen wird.
| Was ist der Unterschied zwischen ODF und Patchpanel? Glasfaser-Patchpanel vs. ODF: Hauptunterschiede Obwohl sowohl Glasfaser-Patchpanels als auch ODFs integrale Bestandteile von Glasfasernetzwerken sind, gibt es einige wesentliche Unterschiede: Zweck: Glasfaser-Patchpanels werden hauptsächlich zum Anschluss und zur Verwaltung von Glasfaserleitungen verwendet. Im Gegensatz dazu verbinden und verwalten ODFs nicht nur den Kern, den Pigtail des optischen Kabels und die Leitungsanpassung, sondern schützen sie auch. Design: Patchpanels sind in der Regel einfacher als ODFs und enthalten nur Patchpanels und Glasfaseradapter. ODFs hingegen umfassen Patchpanels, Glasfaseradapter und können auch andere Komponenten wie Glasfaser-Transceiver, Glasfaserschalter, Glasfaserdämpfungsglieder usw. umfassen. Verwendung: ODFs werden typischerweise in der Fernkommunikation und in großen Netzwerken-verwendet, während Patchpanels häufiger in lokalen Netzwerken und Rechenzentren verwendet werden. Skalierung: ODFs können in der Regel mehr Glasfaserverbindungen aufnehmen und sind daher besser für große Netzwerkinfrastrukturen geeignet. Zusammenfassend lässt sich sagen, dass sowohl Glasfaser-Patchpanels als auch ODFs zur Organisation und Verwaltung von Glasfaserverbindungen dienen, ihr Design, ihre Verwendung und ihre Anwendungsszenarien jedoch unterschiedlich sind. Berücksichtigen Sie bei der Auswahl dieser Geräte deren Zweck, Netzwerkgröße und spezifische Netzwerkanforderungen. |
Was genau ist ein Optical Distribution Frame (ODF)?

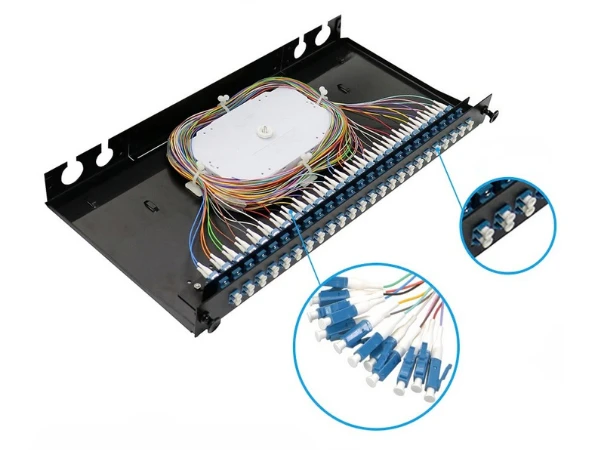

Bei einem ODF werden externe Glasfaserkabel (OSP) in eine Anlage eingeführt und für die interne Verteilung organisiert. Wenn ein 288-fasergepanzertes Stammkabel von der Straße kommt, wird es nicht direkt an einen Schalter angeschlossen. Es gelangt in den ODF, wo Techniker den Außenmantel abziehen, einzelne Faserstränge trennen und jeden einzelnen durch Fusionsspleißen miteinander verbindenGlasfaser-Pigtaildas einen angeschlossenen Endpunkt (normalerweise SC, LC oder FC) für die Quer-Verbindung mit internen Verteilungskabeln bereitstellt. In vielen FTTH-Einsätzen sind im ODF auch PLC-Splittermodule untergebracht, die eine einzelne Zuleitungsfaser in mehrere Teilnehmerzweige aufteilen, bevor diese Zweige den Rahmen verlassen.
Für all diese Verbindungsarbeiten ist eine geschützte Umgebung erforderlich. ODF-Gehäuse schützen empfindliche Schweißverbindungen vor Staub, Feuchtigkeit, Vibration und unbeabsichtigtem Kontakt, während herausziehbare Spleißkassetten dafür sorgen, dass jeder Spleißpunkt für OTDR-Tests zugänglich bleibt, ohne benachbarte Fasern zu stören. Integrierte Kabelführungsführungen sorgen für einen minimalen Biegeradius an jedem Strang, was wichtiger ist, als den meisten Menschen bewusst ist, wenn Hunderte von Fasern einen einzigen Rahmen teilen. Ein bodenstehender ODF kann 576, 864 oder über 1.000 Verbindungen durch modulare Tray-Konfigurationen aufnehmen.-Aus diesem Grund findet man sie in Zentralbüros von Netzbetreibern und Campus-Eingangseinrichtungen, wo Dutzende von Hauptkabeln zusammenlaufen.
Was ist ODF und IDF?
ODF (Optical Distribution Frame) ist ein Glasfaser-Managementgerät, das zum Abschluss, Anschluss und Schutz von Glasfaserkabeln in Telekommunikations- und Rechenzentrumsumgebungen verwendet wird. IDF (Intermediate Distribution Frame) ist ein sekundärer Netzwerkverteilungspunkt, der die Konnektivität vom Main Distribution Frame (MDF) auf einzelne Etagen oder Zonen innerhalb eines Gebäudes erweitert. ODF verwaltet Glasfasersignale, während IDF Netzwerkverbindungen an Endbenutzer verteilt.
Was macht ein Glasfaser-Patchpanel?
Ein Glasfaser-Patchpanel ist ein in einem Rack montiertes Gehäuse, das Reihen von Adaptern (LC-Duplex, SC-Simplex, MTP/MPO) auf einer Frontplatte präsentiert. Hinter der Platte werden vorkonfektionierte Hauptkabel oder Verteilerfasern mit Anschlusslitzen an die Rückseite jedes Adapters angeschlossen. Ein Techniker mit einem 3-MeterGlasfaser-PatchkabelWird an der Vorderseite eingesteckt und vervollständigt den Stromkreis zu aktiven Geräten-einem Switch, einem Server, einem Medienkonverter.
Kein Fusionsspleißgerät, keine Spleißkassetten. Schließen Sie ein Patchkabel an, um einen neuen Server online zu schalten, und ziehen Sie es ab, um es außer Betrieb zu nehmen. Verschiebungen, Hinzufügungen und Änderungen (MACs) erfolgen in Sekundenschnelle. Moderne Panels mit hoher -Dichte packen 24 LC-Duplex-Ports (48 Fasern) in einer einzigen Rack-Einheit, mit MTP-Kassettendesigns sind es 96 oder 144 Fasern pro Einheit. In Rechenzentren, in denen jede Rack-Einheit die Immobilienkosten darstellt, bestimmt diese Dichte die meisten Kaufentscheidungen.
Hauptunterschiede zwischen ODF und Patch Panel
Bei einem ODF werden rohe Außenkabel von Anlagen dauerhaft durch Fusionsspleißverbindungen -terminiert, die möglicherweise ein Jahrzehnt lang unberührt bleiben. Ein Patchpanel basiert vollständig auf Steckverbindern-: Jede Verbindung ist so konzipiert, dass sie von Hand hergestellt und getrennt werden kann, so oft es das Netzwerk erfordert. Die Unterschiede zwischenFaserpigtails und Patchkabelspiegeln dieselbe permanente -gegenüber-flexible Trennung auf Komponentenebene wider.
Standort, Konstruktion und Kapazität ergeben sich alle aus dieser einen Tatsache. ODFs befinden sich an Kabeleingangsanlagen, Hauptverteilergestellen und Besprechungsräumen- und sind mit schweren{3}Stahlgehäusen, integrierter Zugentlastung und großzügigem Platz für die Verlegung ausgestattet, da sie für gepanzerte Außenleitungen geeignet sind. Patchpanels befinden sich in Geräteracks neben Switches und Routern, sind leichter und auf Gleitschienen-montiert, da ihre Aufgabe die saubere Patchkabelverwaltung in einer kontrollierten Innenumgebung ist. Und während eine ODF-Installation Tausende von Glasfasersträngen über mehrere Frames hinweg verwalten kann, optimiert ein Patchpanel die Port--pro-Rack--Einheitsdichte-weniger Gesamtfasern und ist dicht genug gepackt, um einen kompletten Geräteschrank zu versorgen, ohne vertikalen Platz zu verschwenden.

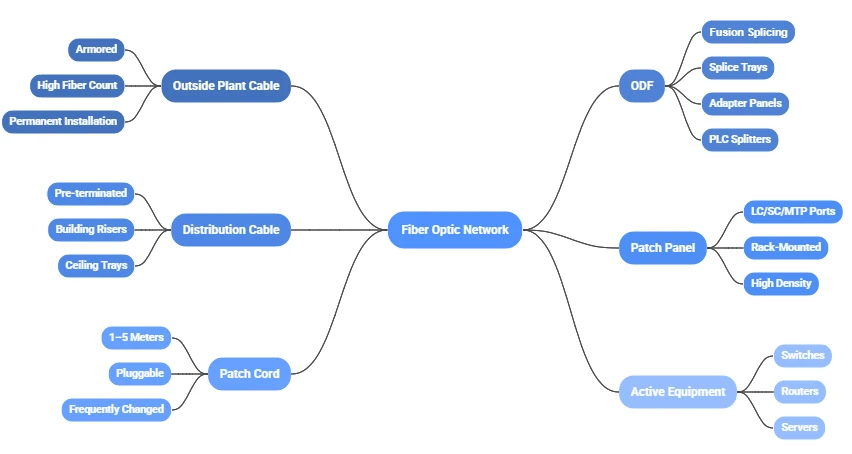

Wo jeder in eine echte Bereitstellung passt
In einem typischen FTTH- oder FTTP-Netzwerk befindet sich ein Carrier-{0}}ODF in der Zentrale oder im Außendienst. Es empfängt Speisekabel vom Backbone, spleißt sie in Verteilungsfasern und beherbergt häufig auch KabelPLC-Glasfasersplitterdie eine Upstream-Glasfaser in 16 oder 32 Teilnehmerzweige aufteilen. Von dort verlaufen Verteilungskabel zu Terminals auf Straßenebene und zu den Räumlichkeiten der Abonnenten.
Rechenzentren funktionieren umgekehrt. Trunk-Fasern vom Campus-Backbone enden an einem ODF im Haupt-Glasfaser-Eingangsraum, aber die alltäglichen Aktivitäten finden auf Reihenebene statt, wo Administratoren über Patchpanels mit hoher Dichte die Port-Verbindungen erhalten, die sie bei wechselnden Arbeitslasten ein- und ausstecken müssen. Eine Zweigniederlassung oder ein einzelner-Bodenausbau-vereinfacht die Sache noch weiter: Wenn der Dienstanbieter vor-konfektionierte Glasfasern liefert, verwaltet ein kompaktes, an der Wand-montierbares Patchpanel den gesamten Standort, ganz ohne Spleißen.
Die meisten gut konzipierten Netzwerke nutzen beides gleichzeitig. Der ODF übernimmt den Hauptkabelabschluss und langfristige -Querverbindungen-; Das Patchpanel bietet flexible Last-{4}}Konnektivität zu Geräteanschlüssen. Dieser mehrschichtige Ansatz isoliert die empfindliche Spleißumgebung vom täglichen Patchen und verringert so das Risiko einer versehentlichen Faserbeschädigung. Dies bedeutet auch, dass bei einer Netzwerkerweiterung -ein neuer Switch, eine neue Reihe von Servern-die einzige Hardware, die geändert werden muss, auf der Patchpanel-Ebene und nicht innerhalb des ODF liegt.
Warum die Qualität der Steckverbinder das gesamte System prägt
Der ODF und das Patchpanel erhalten in Planungsgesprächen die meiste Aufmerksamkeit, aber die Anschlüsse erledigen die eigentliche optische Arbeit. Adapter-Ports, Pigtail-Anschlüsse, Patchkabel-Anschlussflächen-sie alle fügen Einfügungsverluste hinzu, und dieser Verlust akkumuliert sich. In einem 144-Faser-ODF, der einen dichten FTTH-Split bedient, summiert sich ein Unterschied von 0,1 dB pro Stecker schnell über Hunderte von verbundenen Paaren.
Der größte Teil des Leistungsunterschieds zwischen einem guten und einem schlechten Steckverbinder liegt in der Ferrule. Präzise-polierte Zirkonoxidkeramik hält die Faserkerne innerhalb von Sub-Mikrometertoleranzen ausgerichtet; Schlecht bearbeitete Endflächen erzeugen Rückflussdämpfungsspitzen, die Hochgeschwindigkeitssignale-beeinträchtigen, insbesondere bei 100G-und-kohärenten Verbindungen, bei denen jedes Zehntel dB zählt. In einem ODF ist die Steckerqualität sogar noch wichtiger als beim Patchpanel, denn ein Pigtail, das durch Schmelzspleißen -gespleißt und in seinem Adapter sitzt, soll über die gesamte Lebensdauer der Kabelanlage erhalten bleiben. Ein schlechtesGlasfasersteckerEin Gerät, das in einer Spleißkassette vergraben ist, tauscht man nicht an einem Dienstagnachmittag aus.
Auch der Formfaktor spielt eine Rolle bei der Dichte.LC-Stecker mit ihrer 1,25-mm-Ferrulebieten im Vergleich zum 2,5-mm-Formfaktor von SC ungefähr die doppelte Portanzahl pro Rack-Einheit, weshalb LC in modernen Rechenzentrums-Patchpanels dominiert und zunehmend in ODF-Adapterabschnitten auftaucht. SC und FC behaupten sich immer noch in älteren Telekommunikationsanlagen, in denen die Abwärtskompatibilität den Dichtegewinn überwiegt.
Passen Sie die richtige Ausrüstung an Ihre Netzwerkgröße an
Eine 12-Glasfaser-Zweigstellenverbindung und ein 1.500-Glasfaser-Carrier-Headend haben aus Hardware-Sicht fast nichts gemeinsam, und eine Überspezifikation verschwendet ebenso zuverlässig Geld, wie eine Unterspezifikation zu Ausfällen führt.
Am leichteren Ende -weniger als 48 Fasern- übernimmt ein Patchpanel für die Wand-- oder 1U-Rack--Montage die Aufgabe allein. Ein SOHO-Büro, das beispielsweise eine Verbindung zu einem GPON ONT herstellt, benötigt möglicherweise nur ein 4-- oder 8-Port-Glasfaser-Abschlusspanel in der Nähe des Gebäudeeingangspunkts. Die Kabel werden vorkonfektioniert geliefert, sodass nichts gespleißt werden muss und kein Grund besteht, in eine ODF-Infrastruktur zu investieren.
Sobald die Faseranzahl den Bereich von 48-bis-288 überschreitet, reicht ein einzelnes Patchpanel nicht mehr aus. Ein mehrstöckiger Unternehmenscampus oder regionaler ISP-Knoten dieser Größe profitiert von der Kombination eines dedizierten ODF am Haupteingang mit Rack-Patchpanels in jedem IDF-Schrank. Das ODF bietet eine saubere Cross-Connect-Schicht für Trunk-Spleiße, während die Downstream-Panels es dem lokalen IT-Personal ermöglichen, Verbindungen umzuleiten, ohne jemals eine Spleißkassette öffnen zu müssen. Das Richtige auswählenArten von GlasfasersteckernAuf jeder Ebene verhindert -APC-Polish für Splitter-Feeds mit großer Reichweite-, UPC für Datenverbindungen mit kurzer{2}}Reichweite-, dass Reflexionsprobleme nicht zwischen den Ebenen kaskadieren. Dies ist auch der Punkt, an dem sich die Kennzeichnung und Dokumentation auszuzahlen beginnt; Ohne eine klare Portkarte, die ODF-Spleißpositionen mit Downstream-Patchpanel-Ports verbindet, kann die Fehlerbehebung einer einzelnen ausgefallenen Verbindung einen ganzen Nachmittag verschlingen.
Über ein paar hundert Fasern hinaus wird der ODF zu einer dauerhaften Gebäudeinfrastruktur. Hyperscale-Rechenzentren und Telekommunikationszentralen dieser Größenordnung benötigen modulare Standsysteme mit stapelbaren Spleißkassetten, integrierten Routing-Kanälen und Adapterplatten mit Frontzugang, die eine Warmgangwartung ermöglichen, ohne benachbarte Verbindungen zu unterbrechen. Die hier installierte Hardware wird voraussichtlich 15 bis 20 Jahre halten. HochwertigSinglemode-Pigtailsund werkseitig-getestete Adapter auf ODF-Ebene sind im Vorfeld teurer, aber sie eliminieren den ständigen Strom an Anrufen zur Fehlerbehebung vor Ort, der mit der Zeit bei billigen Komponenten entsteht.
Kabelmanagement: Der übersehene Faktor, der die Lebensdauer der Hardware verlängert
Die Art und Weise, wie Glasfasern durch ein ODF oder Patchpanel geleitet werden, wirkt sich ebenso auf die Leistung aus wie auf die Hardware selbst. Verstöße gegen den Biegeradius, verwickelte Patchkabel und beengte, lockere Lagerung führen zu Verlusten, die sich in den OTDR-Spuren zeigen, aber selten auf die richtige Ursache zurückgeführt werden.
Singlemode-Fasern (Standard G.652) haben einen minimalen Biegeradius von etwa 15 mm. Eine Nichteinhaltung führt zu Makrobiegungsverlusten, die Ihr Verbindungsbudget stillschweigend belasten. Innerhalb eines ODF sind die Zonen mit dem höchsten{3}}Risiko die Pigtail-Austrittspunkte, an denen Fasern von Spleißkassetten zu Adapterplatten verlaufen, und die lockeren Lagerbereiche, in denen überschüssige Fasern aufgewickelt werden. Gebogene Führungskanäle und dornartige -Spulenhalter in einem gut konstruierten ODF halten jeden Strang über dem Mindestradius-, selbst wenn ein Techniker das Fach zur Wartung herauszieht und wieder hineinschiebt.
Beim Patchpanel verlagert sich das Problem von internen Biegungen auf die externe Kabelführung. Ein 48-Port-LC-Panel in einem stark ausgelasteten Rechenzentrum sammelt Dutzende von Kabeln, die kaskadierend von seiner Vorderseite ablaufen, und ohne horizontale und vertikale Kabelmanager verheddern sich diese Kabel, ziehen an den Steckerkörpern und belasten die Aderendhülsenfeder mit konstanter seitlicher Kraft. Dieser mechanische Druck beschleunigt die Abnutzung der Stirnseiten und erhöht allmählich den Einfügungsverlust – ein Problem, das durch Klettverschlüsse, ordnungsgemäße Wartungsschlaufen und eine einheitliche Kennzeichnung vollständig verhindert werden kann, wenn die Disziplin vom ersten Tag an vorhanden ist.
Das ODF-Layout beeinflusst auch, wie oft stromabwärts Anschlüsse gestört werden. Wenn die Stammfasern einen ausreichenden Spielraum und saubere Verlegungswege haben, können OTDR-Tests und Wartungsspleiße durchgeführt werden, ohne dass eine Faser gezogen oder verdreht werden muss. Jedes Mal, wenn ein Steckverbinder beansprucht, abgezogen und wieder eingesetzt wird, nimmt seine Endfläche Verunreinigungen und Mikrokratzer auf. Die Konstruktion für einen Zugriff mit geringer Kraft-bedeutet von Anfang an weniger Wartungsarbeiten-und weniger Wartungsarbeiten bedeuten eine längere Lebensdauer des Steckverbinders.
Alles zusammenfügen
ODF oder Patchpanel sind für die meisten Netzwerke keine Entweder-Oder-Entscheidung-es ist eine Frage, welches Gerät wohin gehört. Der ODF terminiert Stammkabel und bietet langfristige -Querverbindungen-. Das Patchpanel bietet Technikern eine flexible Patchebene in der Nähe der Geräte. Die richtige Topologie zu finden, ist Schritt eins.
Schritt zwei umfasst alles, was dazugehört: Ferrulenqualität und Poliergrad, die auf jede Schicht abgestimmt sind, Gehäusegröße basierend auf der tatsächlichen Faseranzahl statt auf Vermutungen und eine Kabelführung, die Steckverbinder vor unnötiger mechanischer Belastung schützt. Das alles ist keine Glanzarbeit, aber es ist der Unterschied zwischen einer Faserfabrik, die 15 Jahre lang sauber läuft, und einer, die jedes Quartal einen Serviceabruf generiert.
