LC-Faserstecker: Typen, Verwendungszwecke und wie Sie den richtigen für Ihr Projekt auswählen

Wenn Sie mit Glasfasernetzen arbeiten, ist der LC-Faserstecker eine der ersten Komponenten, auf die Sie stoßen. Es kommt in nahezu jeder modernen strukturierten Verkabelungsumgebung - vor, vom Rechenzentrums-Switch-über-Serververbindungen bis hin zum Backbone-Patching von Unternehmen und Telekommunikationsverteilerrahmen.

Dennoch stehen viele Käufer und Feldinstallateure immer noch vor den gleichen praktischen Fragen: Was genau ist ein LC-Stecker? Welche LC-Steckertypen gibt es und wie unterscheiden sie sich? Wie unterscheidet sich LC vonSC, ST oder FC? Und wenn Sie vor einer Bestellung stehen, wie stellen Sie sicher, dass das von Ihnen ausgewählte LC-Patchkabel tatsächlich zu Ihrer Hardware passt?

Dieser Leitfaden geht diese Fragen Schritt für Schritt durch. Anstatt Produkte ohne Kontext aufzulisten, wird erklärt, wo LC-Stecker passen, was vor der Bestellung überprüft werden muss und welche Fehler vermieden werden sollten -, damit Sie nach dem Eintreffen des Kabels weniger Zeit mit der Behebung von Nichtübereinstimmungen verbringen müssen.

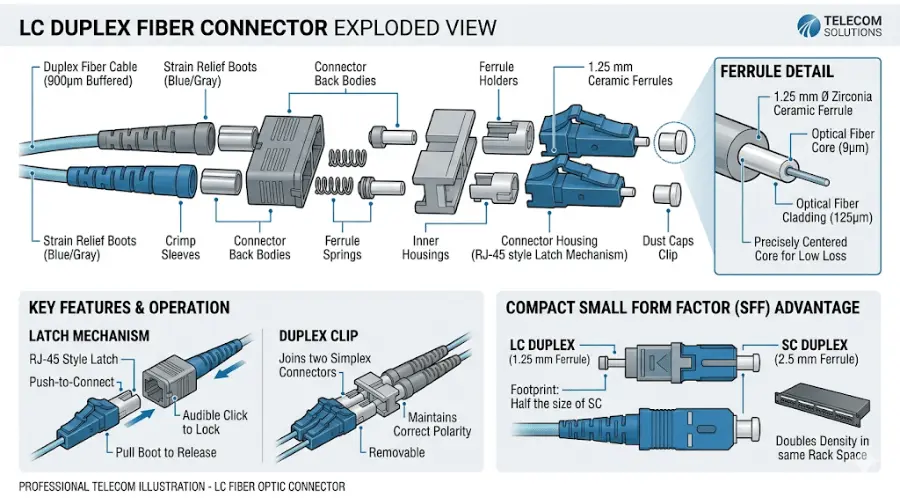

Was ist ein LC-Faserstecker?

LC steht für Lucent Connector. Er wurde ursprünglich von Lucent Technologies (heute Teil von Nokia) entwickelt und hat sich seitdem zu einem der am weitesten verbreiteten Glasfasersteckverbinder mit kleinem Formfaktor (SFF) in der Branche entwickelt. Der LC-Stecker ist unter genormtTIA-604-10 (FOCIS-10), das die Anforderungen an die Zusammensteckbarkeit für Simplex-, Duplex- und Quadruplex-Konfigurationen definiert.

Das Besondere am LC-Design ist seine 1,25-mm-Keramikhülse -, die genau die Hälfte des Durchmessers der 2,5-mm-Ferrulen hat, die in SC-, ST- und FC-Steckverbindern verwendet werden. Diese kleinere Ferrule ermöglicht in Kombination mit einem kompakten Push-{4}}Pull-Verriegelungsmechanismus, der einem RJ-45-Clip ähnelt, eine deutlich höhere Portdichte auf Patchpanels und Gerätefrontplatten. In der Praxis können Sie im Vergleich zu SC etwa doppelt so viele LC-Anschlüsse auf derselben Schalttafelfläche unterbringen.

Der LC-Stecker funktioniert mit beidenSinglemode- und Multimode-Faser. Dies ist ein Punkt, der frühzeitig hervorgehoben werden sollte, da einer der häufigsten Missverständnisse darin besteht, dass „LC“ einen bestimmten Fasermodus impliziert. Das ist nicht der Fall. Das Steckerformat und der Glasfaserübertragungsmodus sind zwei separate Spezifikationen - und ihre Verwechslung ist eine der schnellsten Möglichkeiten, vor Ort mit inkompatiblen Kabeln zu enden.

Hauptmerkmale und Vorteile von LC-Steckverbindern

Kompakte Größe für -Verkabelung mit hoher Dichte

Der Hauptgrund dafür, dass LC die moderne Glasfaserinfrastruktur dominiert, ist die Dichte. In einem 1U-Rack-Patchpanel können Sie mit LC-Adaptern weit mehr Glasfaseranschlüsse unterbringen als mit größeren Steckerformaten. Wenn Sie einen Rechenzentrumsschrank verkabeln, bei dem es auf jede Rack-Platzeinheit ankommt - oder einen Leaf-Switch mit einer hohen-Portanzahl- patchen -, ist dieser Dichtevorteil nicht nur praktisch, sondern oft auch eine zwingende Anforderung.

Zuverlässiger Verriegelungsmechanismus und konsistente Ausrichtung

Das LC-Verriegelungsdesign sorgt für eine sichere Verbindung mit einem hörbaren Klicken, sodass Techniker während der Installation problemlos eine gute Verbindung überprüfen können. Die 1,25-mm-Zirkonoxid-Keramikferrule sorgt für einen geringen Einfügungsverlust (typischerweise unter 0,3 dB pro gestecktem Paar) und eine wiederholbare optische Leistung über alle Verbindungs-{3}Trennzyklen hinweg. In Umgebungen mit häufigen Patch-Aktivitäten - Umzügen, Ergänzungen und Änderungen in Unternehmensverkabelungsschränken oder Colocation-Einrichtungen - kommt es auf Wiederholbarkeit an.

Standardschnittstelle für SFP-basierte optische Module

Die meisten optischen SFP-, SFP+- und SFP28-Transceiver verwenden Duplex-LC-Schnittstellen. EntsprechendDokumentation zum SFP-Modul von CiscoAlle Standard-SFP-Ports verwenden Anschlüsse vom Typ LC-. Das heißt, wenn Ihre Netzwerkausrüstung auf SFP-Optiken basiert - und die meisten modernen Ethernet-Switches, Router und Medienkonverter dies tun -, sind LC-Patchkabel mit ziemlicher Sicherheit das, was Sie für die Verbindung benötigen.

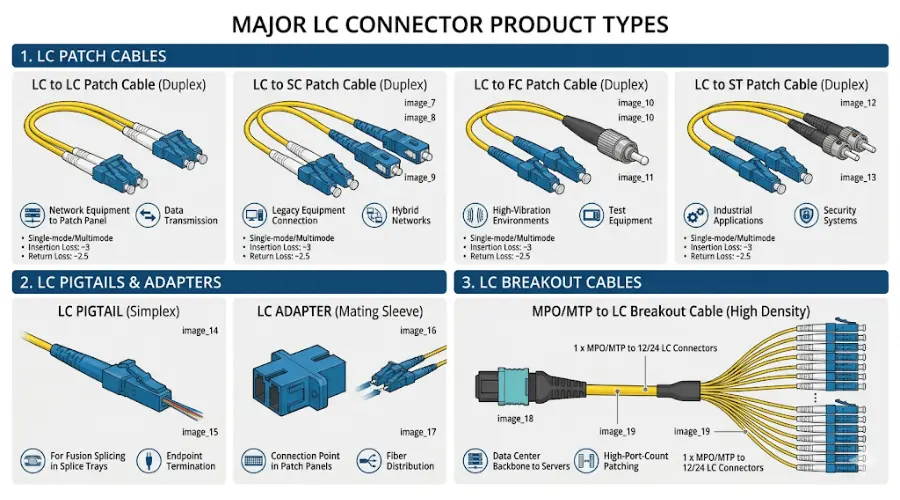

LC-Steckertypen: Welche Optionen haben Sie?

Wenn Menschen nach „LC-Steckertypen“ suchen, möchten sie in der Regel die verschiedenen Produktformen verstehen, die die LC-Schnittstelle verwenden. Hier finden Sie eine Aufschlüsselung der Hauptkategorien.

LC-Glasfaser-Patchkabel

LC-Faser-Patchkabelsind die am häufigsten gekauften LC--basierten Produkte. Sie sind in mehreren Anschluss-{2}Endkombinationen erhältlich, um verschiedene Patching-Szenarien zu bewältigen:

• LC-zu-LC-Patchkabel- die Standardwahl für Schalter-zu-Panel- oder Panel{3}}zu-Panel-Verbindungen, bei denen beide Seiten LC verwenden
• LC-zu-SC-Patchkabel -werden häufig benötigt, wenn neuere LC--Hardware mit einer älteren SC-basierten Infrastruktur verbunden wird
• LC-zu-FC- oder LC-zu-ST-Patchkabel - werden in gemischten-alten Umgebungen oder speziellen Testaufbauten verwendet
• MPO/MTP-zu-LC-Breakout-Baugruppen - für den Übergang zwischen Backbone-Trunks mit hoher -Glasfaser-zahl und einzelnen LC{3}}zugewandten Switch-Ports

Jedes davon ist als Singlemode-Version (OS2) oder Multimode-Version (OM3, OM4, OM5) erhältlich. Das Steckerende bestimmt nicht den Glasfasermodus. - Überprüfen Sie die Glasfaserspezifikation immer unabhängig.

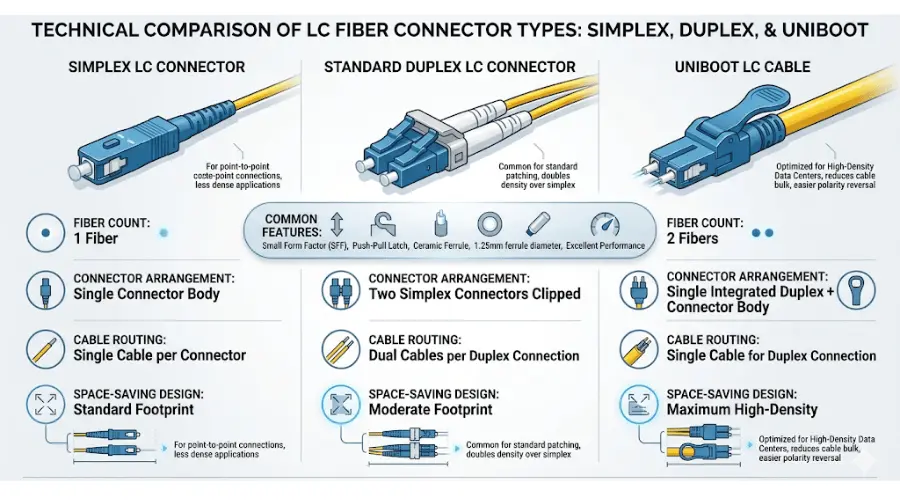

Simplex- und Duplex-LC-Steckverbinder

A Simplex-LC-Steckerbeendet einen einzelnen Faserstrang. Ein Duplex-LC-Stecker verbindet zwei Fasern nebeneinander -, eine zum Senden und eine zum Empfangen. Die meisten transceiver-basierten Ethernet-Verbindungen erfordern eine Duplexverkabelung, da das SFP-Modul separate TX- und RX-Pfade benötigt. Bestimmte bidirektionale (BiDi) Optiken senden und empfangen jedoch auf unterschiedlichen Wellenlängen über eine einzige Faser und erfordern nur Simplex-LC-Kabel. Überprüfen Sie vor der Bestellung immer das Datenblatt des Transceivers.

Standard-Duplex- oder Uniboot-LC-Kabel

Ein Standard-Duplex-LC-Kabel verfügt über zwei separate Glasfaserzweige, jeweils mit eigenem Stecker und eigener Manschette. AUniboot LC-Designvereint beide Fasern in einem einzigen Mantel mit einem einheitlichen Steckergehäuse. Der praktische Unterschied zeigt sich am deutlichsten in Umgebungen mit hoher-Dichte:

• In einem überfüllten Rechenzentrumsschrank, in dem Sie 48 oder 96 Ports pro Panel patchen, reduzieren Uniboot-Kabel den Bündeldurchmesser erheblich, verbessern die Luftzirkulation und erleichtern die Verfolgung einzelner Verbindungen
• Wenn Sie während der Installation die Polarität umkehren müssen, ermöglichen einige Uniboot-Designs eine werkzeuglose Polaritätsumkehr am Anschluss -, was im Vergleich zum Austausch ganzer Patchkabel eine echte Zeitersparnis- bedeutet
• Für Umgebungen mit geringerer -Dichte oder weniger Platz-beschränkten Umgebungen - funktioniert ein kleiner Telekommunikationsschrank mit einem Dutzend Glasfaseranschlüssen, beispielsweise - Standard-Duplexkabeln, gut und kostet normalerweise weniger

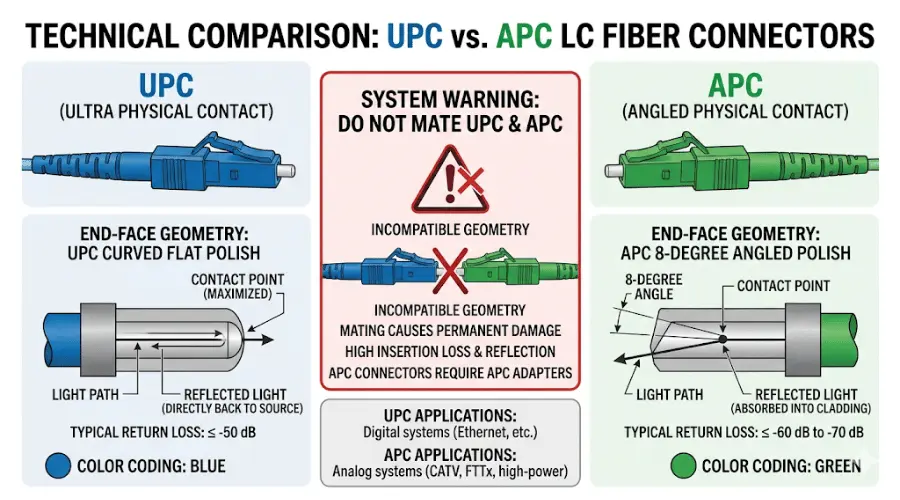

Polnische LC-Steckertypen: UPC vs. APC

LC-Steckverbinder sind in den Ausführungen UPC (Ultra Physical Contact) und APC (Angled Physical Contact) erhältlich. UPC-Steckverbinder haben eine leicht gebogene Endfläche und sind die Standardwahl für die meisten Daten- und Unternehmensanwendungen. APC-Steckverbinder verfügen über eine um 8{3}Grad abgewinkelte Endfläche, die eine höhere Rückflussdämpfungsleistung bietet, die in analogen Video-, PON- und Langstrecken-Telekommunikationssystemen, in denen die Rückreflexionsempfindlichkeit ein Problem darstellt, von entscheidender Bedeutung ist. Eine ausführlichere Erklärung darüber, wie sich der Politurtyp auf die optische Leistung auswirkt, finden Sie in unserem Leitfaden unterPC- vs. UPC- vs. APC-Fasersteckerpolitur.

Wichtig:Verbinden Sie niemals einen UPC-Stecker mit einem APC-Stecker. Die abgewinkelten und flachen Endflächen sind physikalisch inkompatibel und eine erzwungene Verbindung führt zur Beschädigung beider Aderendhülsen und zu einem unzumutbaren Signalverlust.

LC-Adapter und -Kupplungen

LC-Glasfaseradapter(auch Koppler genannt) sind die passenden Hülsen, die zwei LC-Stecker in einem Patchpanel, Gehäuse oder einer Wandsteckdose verbinden. Sie sind im Simplex- und Duplex-Format erhältlich und bieten Optionen für SC-zu-Hybridadapter, wenn Sie verschiedene Steckertypen über ein Patchfeld hinweg überbrücken müssen.

LC-Pigtails

LC-Faserpigtailssind kurze Glasfaserlängen mit einem LC-Stecker, der an einem Ende werkseitig-terminiert ist, und einer blanken Glasfaser am anderen Ende. Sie werden in der Regel in Spleißkassetten in Verteilerkästen oder optischen Verteilerrahmen (ODFs) an ankommende Kabel angeschmolzen. Pigtails sind sowohl bei den Abschlüssen von Telekommunikationsanlagen außerhalb-als auch bei der strukturierten Verkabelung von Rechenzentren weit verbreitet.

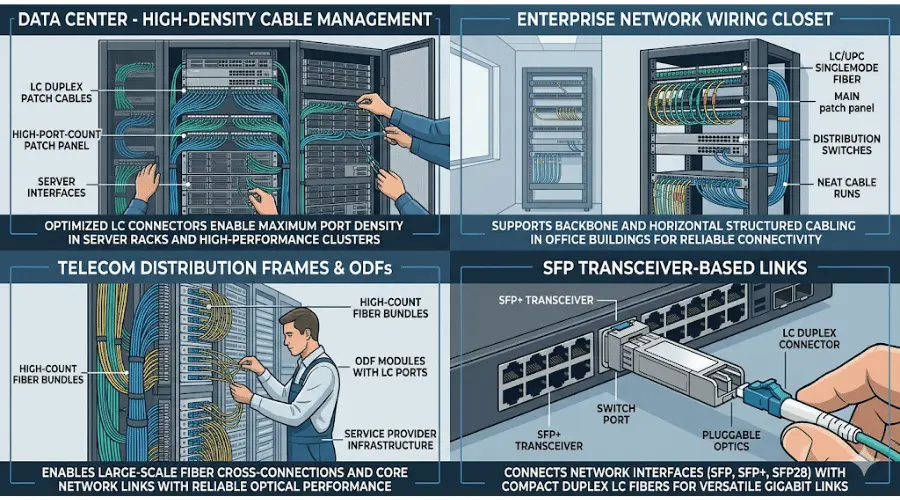

Wo werden LC-Steckverbinder häufig verwendet?

Rechenzentren

LC ist das vorherrschende Steckverbinderformat in Rechenzentren. Es verwaltet die kurzen Verbindungsverbindungen zwischen Rack-Switches und Servern, die Cross-{3}Verbindungen zwischen Patchfeldern und die Breakout-Verbindungen von MPO/MTP-Trunkkabeln mit hoher -Glasfaseranzahl-zu einzelnen Switch-Ports. In Umgebungen mit hoher-Dichte, in denen 10G-, 25G- oder sogar 100G-Ethernet über SFP28- oder QSFP-Breakout-Konfigurationen ausgeführt werden, ist LC die Schnittstelle, mit der Sie am häufigsten arbeiten.

Unternehmens- und Campusnetzwerke

In Unternehmensgebäuden verbinden LC-Patchkabel Switches, Router und Access-Layer-Hardware innerhalb strukturierter Glasfaserverkabelungssysteme. LC ist besonders praktisch in IDF-Schränken (Intermediate Distribution Frame) und MDF-Räumen (Main Distribution Frame), in denen mehrere Abteilungen sich die Patching-Infrastruktur teilen und ein organisiertes Kabelmanagement unerlässlich ist.

Telekommunikations- und Glasfaserverteilung

LC-Steckverbinder werden in Telekommunikationszentralen, Glasfaserverteilungsknoten und Glasfaser-Anschlusskästen eingesetzt, wo eine große Anzahl an Glasfasern in kompakten Gehäusen abgeschlossen und verwaltet werden muss. Bei der FTTH- (Fiber to the Home) und MDU-Verkabelung (Multi-Wohneinheit) wird LC häufig neben SC-APC auf der Verteilungsseite verwendet.

SFP-Transceiver-basierte Links

Dies verdient eine eigene Erwähnung, da es sich um den häufigsten Kontext für LC-Patchkabel handelt. Ganz gleich, ob Sie 1G-SFP-, 10G-SFP+- oder 25G-SFP28-Optiken einsetzen, die Glasfaserschnittstelle des Transceivers ist fast immer Duplex-LC. Das heißt, jedes Mal, wenn Sie ein Transceiver-Modul installieren oder austauschen, arbeiten Sie mit einem LC-Patchkabel. Für einen tieferen Einblick, wie LC in Transceiver-Bereitstellungen mit hoher -Dichte passt, sehen Sie sich unseren Vergleich anLC vs. MTP/MPO für Glasfasern mit hoher -Dichte.

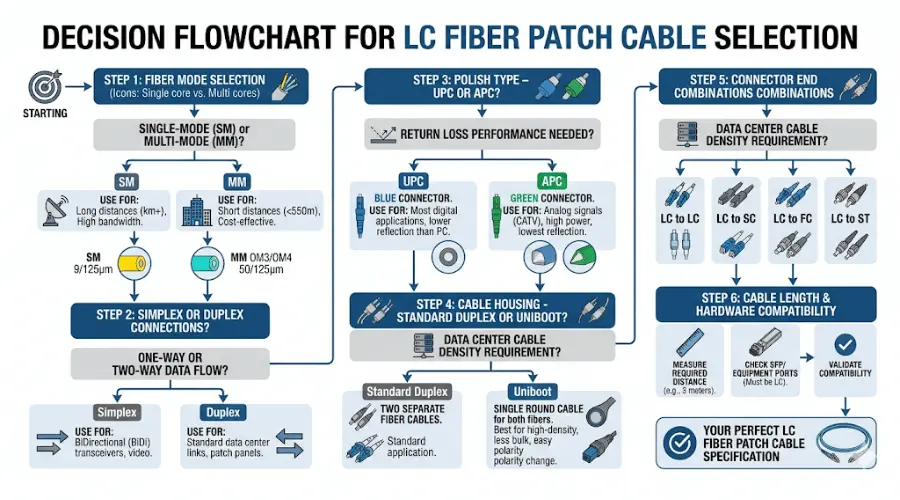

So wählen Sie das richtige LC-Patchkabel aus: Ein Schritt-für-Schritt-Ansatz

Die Auswahl des richtigen LC-Produkts ist nicht kompliziert, erfordert jedoch die Prüfung mehrerer Spezifikationen in der richtigen Reihenfolge. Nachfolgend finden Sie den Prozess, der die häufigsten Bestellfehler vermeidet.

Schritt 1: Bestimmen Sie zuerst den Glasfasermodus -, nicht den Stecker

Überprüfen Sie vor allem, ob Ihre Verbindung Singlemode- oder Multimode-Glasfaser erfordert. Überprüfen Sie das Datenblatt des Transceivers, die Spezifikationen des Switch-Ports und die vorhandene Glasfaseranlage. Ein LC-Stecker kann entweder Singlemode oder Multimode sein - Die Form des Steckers sagt nichts über die Faser im Inneren aus.

Ein Fehler, den wir bei der Beschaffung häufig beobachten: Jemand bestellt „LC-Patchkabel“ allein aufgrund des Steckers, ohne den Glasfasermodus zu überprüfen. Das Kabel kommt an, der LC-Stecker rastet problemlos in den Adapter ein -, aber die Verbindung schlägt fehl oder weist übermäßige Verluste auf, weil der Fasertyp nicht mit der Optik übereinstimmt. Steckerkompatibilität und Glasfaserkompatibilität sind zwei separate Prüfungen.

Schritt 2: Bestätigen Sie Simplex oder Duplex

Die meisten Standard-SFP-Transceiver-Verbindungen verwenden Duplex-LC-Kabel. Wenn Ihr Design jedoch BiDi-Optiken (bidirektional) oder eine bestimmte Einzelfaseranwendung verwendet, benötigen Sie möglicherweise Simplex. Überprüfen Sie die Portschnittstelle auf Ihrem Gerät. - Gehen Sie nicht standardmäßig von Duplex aus, ohne dies zu überprüfen.

Schritt 3: Wählen Sie die Verbindungspolitur

Für die meisten Ethernet-Anwendungen in Rechenzentren und Unternehmen ist UPC-Polierung Standard. Wenn Sie in einer PON-, CATV- oder Langstrecken-Telekommunikationsumgebung arbeiten, ist möglicherweise APC erforderlich. Die Farbcodierung hilft: Blaue Stiefel weisen normalerweise auf UPC-Single-Mode hin, grüne Stiefel auf APC. Multimode-Anschlüsse haben normalerweise beige (OM1) oder aquafarbene (OM3/OM4) Manschetten. Vergleichen Sie die Politur Ihres Adapters mit -. Durch das Mischen von UPC und APC werden die Aderendhülsen beschädigt.

Schritt 4: Entscheiden Sie sich für Standard Duplex oder Uniboot

Wenn Sie weniger als 24 Ports in einem Rack mit geringer -Dichte patchen, sind Standard-Duplexkabel einfach und kostengünstig-. Wenn Sie in einem dichten Schrank mit - 48, 96 oder mehr LC-Ports - arbeiten, reduzieren Uniboot-Kabel die Kabelüberlastung erheblich. Ziehen Sie Uniboot in Betracht, insbesondere wenn Luftstrommanagement, Kabelverfolgung oder häufige Polaritätswechsel Priorität haben.

Schritt 5: Überprüfen Sie die Endkombinationen der Steckverbinder

Nicht jeder Link ist LC-zu-LC. Überprüfen Sie beide Enden des Verbindungspfads. In gemischten Umgebungen kann ein Ende LC (am Switch-SFP-Port) sein, während das andere Ende SC, FC oder ST (an einem älteren Patchpanel oder Legacy-Gerät) ist. Hybrid-Patchkabel wie z.BSC-zu-LC-KabelBewältigen Sie diese Übergänge ohne zusätzliche Adapter.

Schritt 6: Überprüfen Sie die Kabellänge und die Mantelleistung

Messen Sie den tatsächlichen Routing-Pfad -, nicht die Luftlinie-. Berücksichtigen Sie Serviceschleifen, vertikale Kabelverläufe und die Positionierung des Patchpanels. Vergewissern Sie sich bei Räumen mit Plenum-Schutz, dass der Kabelmantel den örtlichen Brandschutzbestimmungen entspricht (OFNP oder LSZH, je nach Gerichtsbarkeit). Eine übermäßige Kabellänge führt in dichten Racks zu Verwaltungsproblemen. Eine unzureichende Länge führt zu einer Belastung der Steckverbinder.

Checkliste vor-Ihrer-Bestellung

Bevor Sie den Kauf eines LC-Patchkabels abschließen, überprüfen Sie diese sechs Punkte:

• Glasfasermodus: Singlemode (OS2) oder Multimode (OM3/OM4/OM5)?
• Kabelaufbau: Simplex oder Duplex?
• Steckerpolitur: UPC oder APC? (Und passt es an beiden Enden zum Adapter?)
• Steckertypen an beiden Enden: LC-LC, LC-SC oder eine andere Kombination?
• Kabellänge: gemessen entlang der tatsächlichen Verlegestrecke?
• Kompatibilität von Transceiver und Hardware: Stimmt die Spezifikation des Patchkabels mit dem Datenblatt der Optik überein?

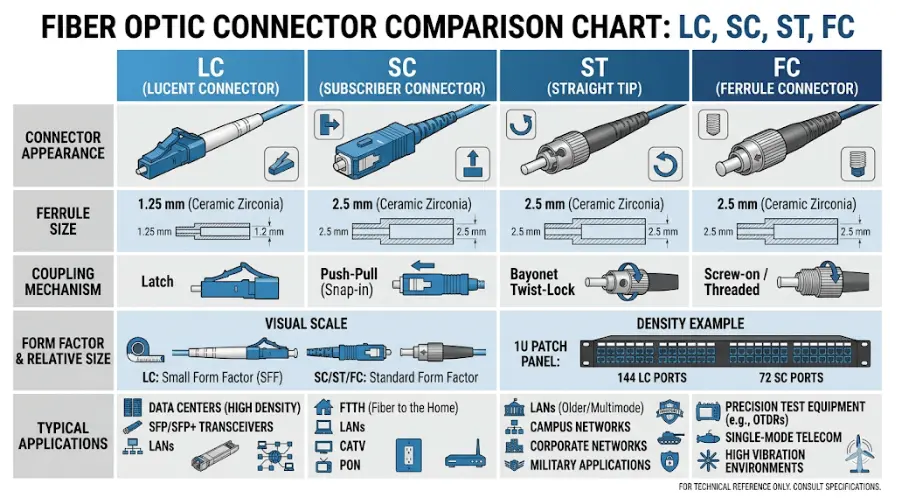

LC vs. SC, ST und FC: Ein praktischer Vergleich

Verstehen, wie LC im Vergleich zu anderen gängigen Modellen abschneidetArten von Glasfasersteckernhilft Ihnen bei der Entscheidung, wann LC die richtige Wahl ist und wann ein anderes Format möglicherweise besser geeignet ist.

Vergleichstabelle

Was ist der Unterschied zwischen LC- und SC-Anschlüssen?

Der wichtigste Unterschied ist die physische Größe. LC verwendet eine 1,25-mm-Ferrule, während SC eine 2,5-mm-Ferrule verwendet. Das bedeutet, dass LC etwa die doppelte Portdichte bei gleicher Schalttafelfläche unterstützt. Beide Steckverbinder funktionieren mit Singlemode- und Multimode-Glasfaser und beide verwenden ein Push-Pull-Kopplungsdesign. Bei neuen Bereitstellungen, bei denen SFP-basierte Hardware zum Standard gehört, ist LC fast immer der Connector, den Sie benötigen. SC bleibt in bestehenden Installationen, FTTH-ONT-Verbindungen und Umgebungen üblich, in denen die Infrastruktur auf SC-Adaptern basiert.

Wann sollten Sie ST oder FC anstelle von LC verwenden?

ST-Anschlüsse verwenden eine Bajonett-Drehverschlusskupplung und werden hauptsächlich in älteren Campus-LAN-Umgebungen, Regierungsanlagen und einigen industriellen Anwendungen verwendet. FC-Anschlüsse verwenden eine Gewindekupplung für sichere, vibrationsbeständige Verbindungen und kommen vor allem in Test- und Messaufbauten oder älteren Telekommunikationsgeräten zum Einsatz. Für neue strukturierte Verkabelungsprojekte ist LC in den allermeisten Fällen die praktischere Wahl -. Wenn Ihre vorhandene Hardware jedoch ST- oder FC-Anschlüsse aufweist, benötigen Sie entweder passende Patchkabel oder Hybrid-LC-zu-ST/FC-Kabel.

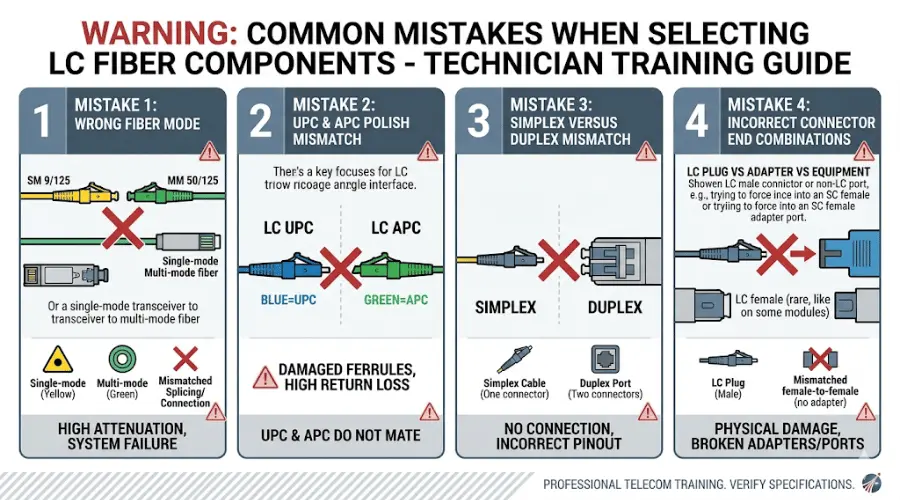

Häufige Fehler bei der Auswahl von LC-Faserkomponenten

Bestellung des richtigen Steckers, aber des falschen Glasfasermodus

Dies ist der häufigste Kauffehler, der uns begegnet. Der LC-Stecker passt physisch zum Adapter, unabhängig davon, ob es sich bei der Glasfaser im Inneren um eine Singlemode- oder Multimode-Faser handelt. Die Verbindung sieht korrekt aus, aber die Verbindung schlägt entweder vollständig fehl oder weist eine übermäßige Dämpfung auf. Bestätigen Sie immer den Glasfasermodus unabhängig vom Steckertyp.

Nicht übereinstimmende polnische Typen

Beim Einsetzen eines APC-polierten Steckers in einen UPC-Adapter (oder umgekehrt) werden beide Endflächen der Ferrule beschädigt. Der durch die unterschiedlichen Winkel entstehende Luftspalt führt zu einer hohen Rückflussdämpfung und möglicherweise zu dauerhaften Kratzern. Wenn Sie in einer Umgebung arbeiten, in der UPC- und APC-Verbindungen gemischt werden -, wie sie in der Telekommunikationsverteilung üblich sind, - kennzeichnen Sie die Adapter deutlich und schulen Sie das Installationspersonal im farbcodierten Boot-System.

Ignorieren von Simplex- und Duplex-Anforderungen

Ein Duplex-LC-Kabel passt physisch nicht in eine Simplex-LC-Adapterplatte und ein Simplex-Kabel lässt die Hälfte eines Duplex-Transceivers unverbunden. Das klingt offensichtlich, passiert aber, wenn die Bestellung über eine Produktliste und nicht über eine verifizierte Linkspezifikation erfolgt.

Vorausgesetzt, alle LC-Produkte sind austauschbar

Ein LC-Stecker ist kein Universalstecker. Der Fasermodus, der polnische Typ, der Kabelaufbau (Simplex/Duplex/Uniboot), die Faserqualität (OM3 gegen OM4(z. B.) und die Kabelmantelbewertung müssen alle zum Verbindungsdesign passen. Überprüfen Sie die Spezifikationen des Transceiver-Moduls, das Adapterpanel und die vorhandene Glasfaseranlage, bevor Sie von der Kompatibilität ausgehen.

Die Auswahl basiert allein auf dem Preis

Ein kostengünstigeres Kabel, das mit der falschen Faserqualität, einer ungeprüften Endfläche der Aderendhülse oder einem Mantel geliefert wird, der nicht der Brandschutzklasse Ihres Gebäudes entspricht, verursacht mehr Kosten für Nacharbeiten und Ausfallzeiten als die eingesparte Kostendifferenz. Bewerten Sie zunächst die Eignung - und vergleichen Sie dann die Preise der qualifizierten Optionen.

Häufig gestellte Fragen zu LC-Glasfaseranschlüssen

Wofür steht LC in der Glasfaser?

LC steht für Lucent Connector. Das Design wurde von Lucent Technologies entwickelt und ist unter TIA-604-10 (FOCIS-10) standardisiert. Es verfügt über eine 1,25-mm-Keramikhülse und einen Push-Pull-Verriegelungsmechanismus.

Wird der LC-Stecker für Singlemode- oder Multimode-Glasfaser verwendet?

Beide. LC ist ein Steckerformat, keine Glasfaserspezifikation. Sie erhalten LC-Patchkabel im Singlemode (OS2) und in den Multimode-Qualitäten einschließlich OM1, OM2, OM3, OM4 und OM5. Der Fasermodus wird durch das Kabel und die Optik bestimmt, nicht durch die Steckerform. Weitere Informationen finden Sie in unserem detaillierten Vergleich von Singlemode- und Multimode-Glasfaser.

Warum verwenden die meisten SFP-Transceiver LC-Anschlüsse?

SFP-Module wurden nach dem Konzept des kleinen Formfaktors - entwickelt und die kompakte 1,25-mm-Ferrule von LC macht sie zur idealen Ergänzung. Die Duplex-LC-Schnittstelle ermöglicht separate TX- und RX-Fasern auf einer Fläche, die klein genug ist, um eine hohe Portdichte auf Switches und Routern zu unterstützen. Dies hat LC zum De-facto-Standard für SFP-, SFP+- und SFP28-Transceiver-Verbindungen in der gesamten Branche gemacht.

Was ist ein Uniboot-LC-Kabel und wann sollte ich eines verwenden?

Ein Uniboot-LC-Kabel kombiniert beide Duplexfasern in einem einzigen runden Mantel mit einer einheitlichen Steckermanschette anstelle der zwei separaten Zweige eines Standard-Duplexkabels. Verwenden Sie Uniboot-Kabel, wenn die Patchdichte hoch ist, der Platz für die Kabelführung begrenzt ist oder Sie die Möglichkeit benötigen, die Polarität am Stecker umzukehren, ohne das Kabel austauschen zu müssen. In LC-Patching-Szenarien mit hoher-Dichte - 48 Ports und mehr pro Panel - sind die Platzeinsparungen erheblich.

Kann ich ein LC-Patchkabel an einen SC-Port anschließen?

Nicht direkt. LC- und SC-Stecker haben unterschiedliche Ferrulengrößen und Gehäuseabmessungen. Um die beiden zu überbrücken, verwenden Sie ein Hybrid-LC-zu--Patchkabel oder installieren Sie ein Hybrid-LC-SC-Adapterfeld. Stellen Sie sicher, dass der Fasermodus und der Poliertyp auf beiden Seiten übereinstimmen.

Was ist der Unterschied zwischen UPC und APC an einem LC-Stecker?

UPC (Ultra Physical Contact) hat eine leicht gebogene, flache Endfläche. APC (Angled Physical Contact) hat einen Winkel von 8-Grad, der reflektiertes Licht vom Faserkern weglenkt, was zu höheren Rückflussdämpfungswerten führt. UPC ist Standard für die meisten Daten- und Unternehmensanwendungen. APC wird in PON-, CATV- und analogen Systemen bevorzugt, in denen Rückreflexion die Signalqualität beeinträchtigen kann. Ausführliche technische Vergleiche finden Sie in unserem Leitfaden UPC vs. APC.

Wie reinige ich einen LC-Stecker?

Verwenden Sie ein Glasfaser-Reinigungswerkzeug für 1,25-mm-Aderendhülsen -, entweder einen Ein--Klick-Stiftreiniger oder fusselfreie-Tücher mit Isopropylalkohol. Untersuchen Sie die Ferrule vor und nach der Reinigung mit einem Fasermikroskop. Verschmutzte oder zerkratzte Aderendhülsen sind eine der häufigsten Ursachen für unerwartete Einfügedämpfung im Feld. Allgemeine Wartungspraktiken finden Sie in unseren Wartungs- und Reinigungsrichtlinien für Glasfaserkabel.

Fazit: Die richtige Entscheidung für den LC-Stecker treffen

Der LC-Glasfaserstecker ist die Standardschnittstelle für die meisten modernen Glasfaser-Patching-Verbindungen - und das aus gutem Grund. Seine kompakte 1,25-mm-Ferrule unterstützt eine hohe Portdichte, seine Push-Pull-Verriegelung ist praktisch für Außendiensttechniker und seine universelle Akzeptanz durch SFP-basierte Transceiver-Hersteller bedeutet, dass er Teil fast jeder neuen Netzwerkbereitstellung ist.

Aber „LC“ allein ist keine vollständige Spezifikation. Das richtige LC-Produkt für Ihr Projekt hängt davon ab, dass sechs Dinge richtig sind: Glasfasermodus, Simplex- oder Duplex-Aufbau, Steckerpolitur, Steckerendenkombinationen, Kabellänge und Hardwarekompatibilität. Wenn Sie eine dieser Prüfungen überspringen, riskieren Sie ein Kabel, das zwar physisch angeschlossen ist, aber optisch versagt.

Wenn Sie ein Glasfaserverkabelungsprojekt planen und LC-Stecker benötigen,LC-Glasfaseranschlüsse, Patchkabel, Adapter oder Pigtails passend zu Ihren Spezifikationen, erkunden Sie unseren LC-Patchkabelkatalog oderKontaktieren Sie unser technisches Teamfür projektspezifische-Beratung.
