So wählen Sie einen Glasfaser-Pigtail aus: Spezifikationen und Kaufratgeber

Legen Sie zwei Lieferantendatenblätter nebeneinander und beide werden gelesenIL kleiner oder gleich 0,3 dB, RL größer oder gleich 50 dB. Bestellen Sie beide, verbinden Sie sie mit demselben ODF, und die gemessenen Linkbudgets können unterschiedlich sein. Zwei Glasfaser-Pigtail-Spezifikationen können dieselben Grenzwerte angeben und gleichzeitig wesentlich unterschiedliche Produkte beschreiben, da eine Zahl ohne Angabe der Messmethode keine Spezifikation darstellt. Es handelt sich um einen Marketinganspruch.

In dieser Lücke beginnen die meisten Lieferstreitigkeiten. Sobald das Fach geschlossen ist und sich die OTDR-Spur vor einem Kunden befindet, kann niemand im Nachhinein entscheiden, ob die angegebenen 0,3 dB anhand eines Referenzkabels oder als zufälliger Vergleichswert gemessen wurden, ob die Adapter im Panel zur gleichen Leistungsklasse wie die Anschlüsse gehören oder nach welcher Ausgabe des End{2}}-Inspektionsstandards das Werk die Bewertung vorgenommen hat.

In dieser Anleitung wird nicht erklärt, was ein Pigtail ist oder wie es sich von einem Patchkabel unterscheidet. Dieser Grund wird bereits in unserem Hinweis behandeltDer Unterschied zwischen einem Glasfaser-Pigtail und einem Patchkabel. Was folgt, ist enger gefasst: die neun Zeilen, die zu einer Spezifikation gehören, was jede einzelne tatsächlich steuert und was vor Ort passiert, wenn eine davon leer bleibt.

Alles unten ist einem dieser Felder zugeordnet. Wenn in Ihrer Angebotsanfrage alle neun aufgeführt sind, bieten zwei Lieferanten dasselbe Produkt an und ein Preisvergleich ist sinnvoll. Wenn vier angezeigt werden, vergleichen Sie Angebote für verschiedene Produkte.

Feldnamen sind die einfache Hälfte. Eine ausführbare Angebotsanfrage enthält drei statt einer Spalte, die die Anforderungen des Käufers, die Antwort des Lieferanten und den Akzeptanznachweis für jede der neun Glasfaser-Pigtail-Spezifikationen darlegt, da ein Feld, das ein Lieferant leer lassen darf, ein Feld ist, über das im Werk und nicht von Ihnen entschieden wird. Welche Akzeptanznachweise es wert sind, für jede Zeile gefordert zu werden, wird im Rest dieses Artikels erläutert.

Spezifikationszeilen 1 und 2: Singlemode- vs. Multimode-Faser-Pigtail-Auswahl und Anschlussschnittstelle

„Single-mode“ ist keine Spezifikation. Ein auf dem Standard G.652D basierender Singlemode-Glasfaser-Pigtail verhält sich anders als ein auf G.657A2 basierender, dessen verringerte Makrobiegungsempfindlichkeit eine engere Wicklung toleriert. Wenn die Schalengeometrie es ermöglicht, dass der Durchhang weit über dem angegebenen minimalen Biegeradius der Faser liegt, ist G.652D die richtige und kostengünstigere Antwort. In kompakten FTTH-Klemmenkästen, wandmontierten Gehäusen und dichten Kassetten, in denen die Spule nahe an diese Grenze gezwungen wird, verringert die Spezifikation von G.657A1 oder A2 das Risiko von Makrobiegungsverlusten, die zu intermittierendem, temperaturabhängigem Verhalten führen, das nach Bestückung des Rahmens sehr schwer zu verfolgen ist.



Auf der Multimode-Seite werden zwei separate Fragen zu einer zusammengefasst. An erster Stelle steht die geometrische Kompatibilität: 50/125-µm-Fasern (OM3, OM4, OM5) sind physisch miteinander verbunden, während die Verbindung mit 62,5/125-µm-OM1-Fasern zu einer Nichtübereinstimmung der Kerngröße führt, die nicht durch eine Verbesserung der Spleißausrichtung allein korrigiert werden kann. Die modale Bandbreite ist die zweite und unabhängige Variante: Ein Kanal, der aus gemischten Qualitäten aufgebaut ist, erreicht die niedrigste effektive modale Bandbreite darin, sodass eine OM4-Verbindung, die stillschweigend einen OM3-Multimode-Glasfaser-Pigtail enthält, anhand der tatsächlichen Länge und Leitungsrate überprüft werden muss und nicht als akzeptabel angenommen werden muss.

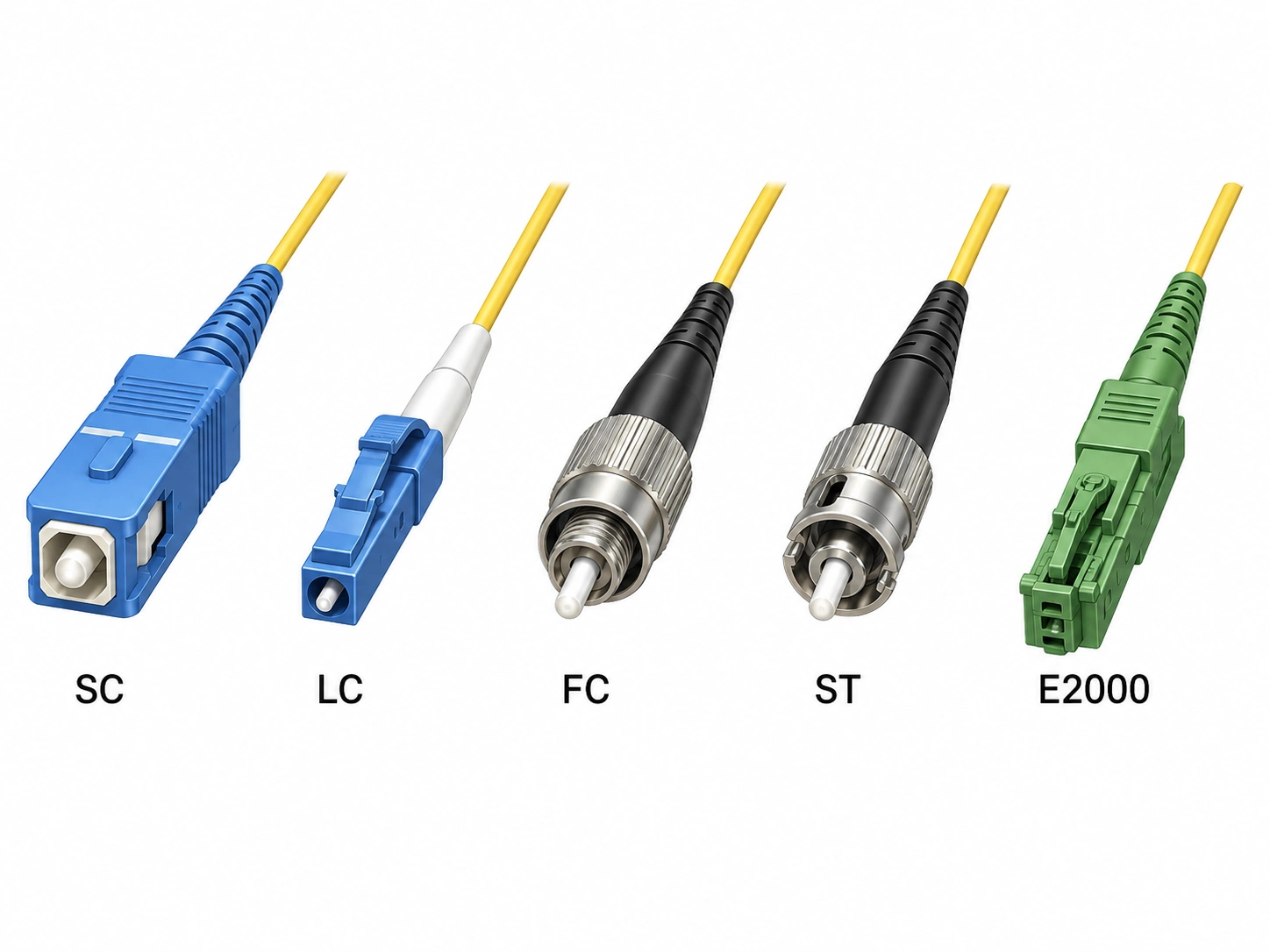

Die Wahl des Steckverbinders ist eher mechanischer als optischer Natur. LC dominiert Panels mit hoher -Dichte, da es die Anzahl der Ports pro Rackeinheit verdoppelt, SC bleibt der Standard über GPON und einen Großteil der FTTH-Zugriffsschicht und FC bleibt in Test- und Messtechnik sowie in älteren Telekommunikationsrahmen bestehen. Bevor man davon abweicht, muss derThreaded FC-Schnittstelle und wo es immer noch seinen Platz verdientist einen Blick wert. E2000 erscheint dort, wo eine geschlossene Schnittstelle mit hoher-Rendite-Verlusten vorgeschrieben ist. Was in der Spezifikationsreihe wichtig ist, ist die Benennung des anwendbaren IEC 61754-Teils zusammen mit der Steckverbinderfamilie, denn dadurch wird die passende Geometrie definiert, für die Ihr Panel und Ihre Adapter gebaut wurden.

Eine UPC-Endfläche ist gewölbt und passt flach auf ihr Gegenstück. Eine APC-Endfläche ist bei 8 Grad geschliffen, wodurch reflektiertes Licht aus dem Kern in die Umhüllung gelenkt wird. Die praktische Folge ist eine Rückflussdämpfung. Abgewinkelte Schnittstellen werden im gesteckten Zustand im Bereich größer oder gleich 60 dB spezifiziert, und physische Kontaktschnittstellen liegen im Bereich größer oder gleich 50–55 dB. Der Unterschied ist dort am wichtigsten, wo reflektierte Leistung das Signal aktiv beeinträchtigt, also bei PON- und FTTx-Verteilung, CATV-Overlays, DWDM und analogem HF-Transport. Für Unternehmens-LANs, standardmäßige digitale Datenverbindungen und die meisten Single-Mode-Kanäle von Rechenzentren reicht ein UPC-Glasfaser-Pigtail aus, das eine Rückflussdämpfung von 50 dB erfüllt, vorausgesetzt, dass die eigene Reflexionstoleranz des Transceivers überprüft und nicht angenommen wird.

Der polnische Typ ist kein Feld pro-Element, sondern ein kanalweites Feld-. Der Pigtail, der Adapter, der Patchpanel-Port und die Geräteschnittstelle müssen alle übereinstimmen, und in der Angebotsanfrage sollte die Politur für jeden Glasfaser-Pigtail und jeden Adapter im Kanal angegeben werden, anstatt davon auszugehen, dass der Installateur dies bemerkt. Die Grenzflächengeometrie hinter dem Winkel wird in unserer Aufschlüsselung erläutertwie sich APC-Anschlüsse von UPC unterscheiden.

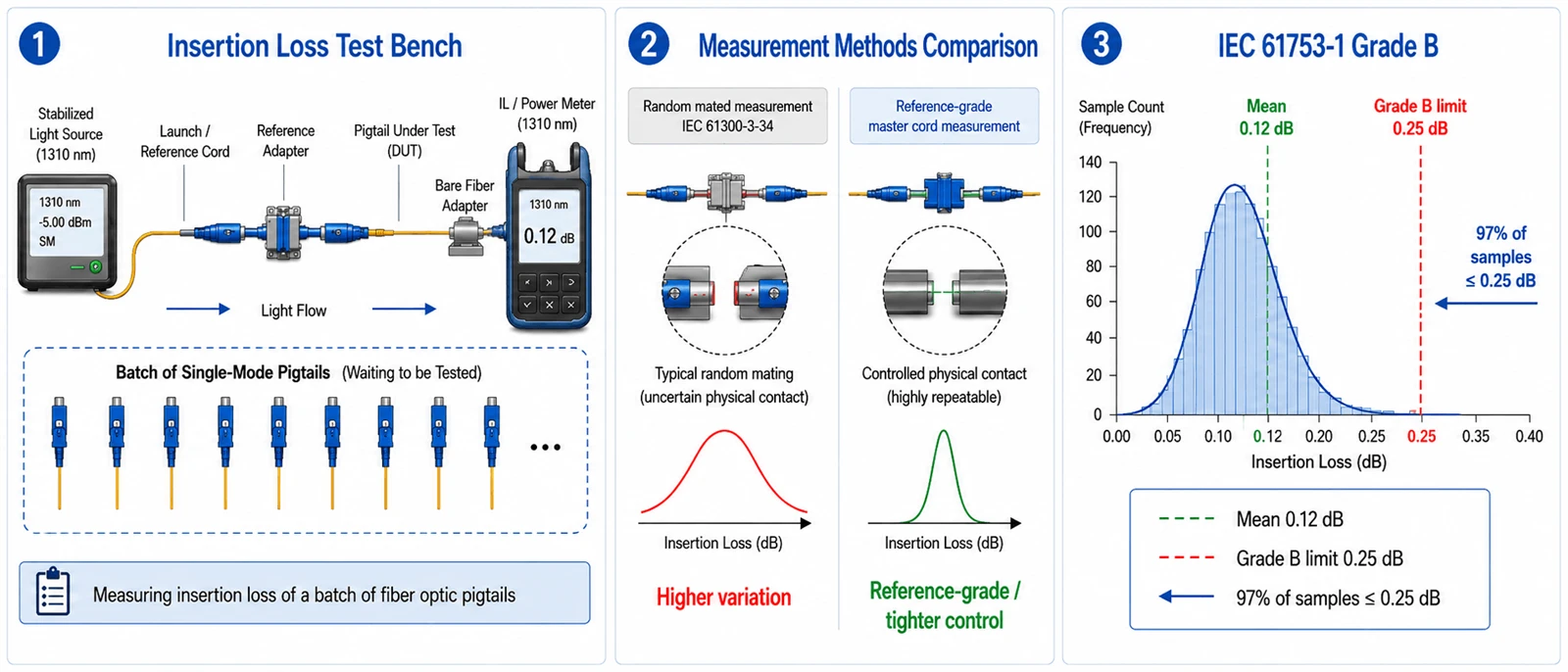

Der Einfügungsverlust für ein Steckverbinderpaar kann auf zwei Arten charakterisiert werden. Gemessen an einem Referenz-Masterkabel (ein abgestimmter, streng kontrollierter Stecker, der für die Messtechnik aufbewahrt wird) ergibt ein Produktionsstecker einen schmeichelhaften Wert. Gemessen alszufälliger Kumpel, wo jeder Stecker aus der Charge mit jedem anderen verbunden wird, erweitert sich die Verteilung, da die Kernpositionen der beiden Aderendhülsen nicht mehr durch einen idealen Partner ausgeglichen werden. Beide Zahlen sind ehrlich und nicht die gleiche Zahl, weshalb der von Ihnen genannte Standard für die Einfügungsdämpfung des Glasfaser-Pigtails wichtiger ist als die von Ihnen angegebene Ziffer.

IEC 61753-1 löst die Mehrdeutigkeit, indem die Dämpfungsgrade statistisch auf zufälliger Basis definiert werden, wobei die Messmethode auf IEC 61300-3-34 festgelegt ist. Note B wird als Mittelwert bei oder unter 0,12 dB mit 0,25 dB Maximum für mindestens 97 % der Proben angegeben, Note C bei 0,50 dB Maximum mit einem Mittelwert von 0,25 dB und Note D bei 1,0 dB Maximum. Eine einzelne Probe, die bei 0,3 dB gegen ein Referenzkabel läuft, ist eine weitaus schwächere Aussage als eine Charge, die der Klasse B entspricht. Zitieren Sie die Norm mit ihrer aktuellen Ausgabe und Änderung in der RFQ-Zeile, genauso wie Sie jedes andere Abnahmedokument zitieren würden.

Eine Unterscheidung geht ständig verloren, auch in Datenblättern von Lieferanten, die es besser wissen müssten.Dämpfungsgrade und Rückflussdämpfungsgrade sind zwei parallele Skalen, nicht eine.Die Buchstabengrade B, C und D beschreiben Einfügedämpfung. Die Rückflussdämpfung wird separat angegeben, wobei der abgewinkelte-Schnittstellenpegel auf größer oder gleich 60 dB festgelegt ist. Die Angabe „Klasse B“ auf einer Angebotsanfrage sagt daher überhaupt nichts über das Reflexionsvermögen aus, und ein Glasfaser-Pigtail kann die Klasse B erfüllen und dabei die Rückflussdämpfung tragen, für die sich der Lieferant entschieden hat. Geben Sie beides an.

Grad B erfordert eine kontrollierte Kernausrichtung

Um die Klasse B dauerhaft zu erreichen, muss im Allgemeinen kontrolliert werden, wo der Faserkern relativ zur Achse der Ferrule sitzt. Das bedeutet in der Praxis, dass der Monteur die Ferrule so ausrichtet und fixiert, dass die Exzentrizität des Kerns in eine bekannte Richtung fällt. Ein Lieferant ohne diesen Schritt kann eine gute Probe produzieren. Ein Gutes produzierenVerteilungist eine andere Fähigkeit, weshalb die Überarbeitungen der IEC 61755-3-Serie im Jahr 2024 die Kernexzentrizitätsstatistiken für diese Schnittstellen formalisiert haben.

Der Adapter ist Teil der gemessenen Verbindung

Die Hülse hält die beiden Aderendhülsen koaxial, sodass ein Adapter mit lockerer -Toleranz verhindern kann, dass die zusammengebaute Verbindung die vorgesehene Dämpfungsverteilung erreicht, selbst wenn das Premium-Glasfaser-Pigtail selbst gleichwertig ist. Überprüfen Sie, ob es sich um eine passende Verbindung und nicht um eine Komponente handelt. Dies ist leicht zu übersehen, gerade weil bei der Eingangskontrolle normalerweise nur der Pigtail geprüft wird.

Unter den Verlustzahlen liegen die geometrischen Parameter, die sie erzeugen: Krümmungsradius, Scheitelpunktversatz (wie weit der höchste Punkt der Kuppel von der Faserachse entfernt ist) und Faserhöhe, der Überstand oder Unterschnitt der Faser relativ zur Ferrule. Zusammen bestimmen sie, ob sich die beiden Kerne unter Federbelastung tatsächlich berühren. Hierbei handelt es sich um Polierergebnisse des Prozesses, nicht um Designentscheidungen. Daher sind sie der schnellste Weg, eine kontrollierte Produktionslinie von einer an Subunternehmer vergebenen zu unterscheiden.

Sauberkeit ist die andere Hälfte. Die Verunreinigung der Endflächen wird in der Branche immer wieder als Hauptursache für Fehler in installierten Glasfasernetzwerken identifiziert, und auf einem 9-µm-Single-Mode-Kern kann ein im Kernbereich sitzender Partikel eher eine starke als eine marginale Dämpfung oder Reflexion verursachen. Es zeigt sich auch tendenziell als verminderte Rückflussdämpfung, bevor es als verminderte Einfügungsdämpfung auftritt, sodass ein Leistungsmesserstand innerhalb der Spezifikation liegen kann, während ein kohärentes oder verstärktes System bereits die Grenze überschreitet.

Die optische Leistung ist entscheidend, und die visuelle Inspektion steht nicht allein

In der dritten Ausgabe von IEC 61300-3-35 aus dem Jahr 2022 heißt es direkt, dass die Sichtprüfung zusätzlich zur Messung von Dämpfung und Rückflussdämpfung erfolgt und diese nicht ersetzt. Es geht noch weiter: Ein Stecker, der von losen Rückständen gereinigt wurde und dennoch die Sichtprüfung nicht besteht, wird nicht automatisch aussortiert, wenn er die spezifizierte optische Leistung erfüllt (IEC). Eine RFQ-Klausel mit der Aufschrift „Ablehnung bei Sichtversagen“ widerspricht daher dem aktuellen Standard. Schreiben Sie die Abnahmeregel so, wie es in der Norm festgelegt ist, wobei Inspektion plus optische Qualifikation und optische Leistung maßgebend sind.

Geben Sie das Ausgabejahr an, da sich die Kriterien verschoben haben

In der dritten Ausgabe wurden die Inspektionsanforderungen für die Zonen C und D entfernt und Teile der Kriterien für Zone A und B neu geschrieben. „Entspricht IEC 61300-3-35“ ohne Datum ist daher nicht durchsetzbar, da Lieferant und Käufer anhand unterschiedlicher Regelsätze bewerten können und beide die Wahrheit sagen (Fluke-Netzwerke).

Automatisieren Sie die Sortierung und behandeln Sie die Verpackung als Teil der Spezifikation

Die menschliche Gut/Schlecht-Bewertung variiert je nach Techniker, Umgebungslicht und Display, wodurch Akzeptanzentscheidungen nicht -reproduziert werden können, während die automatisierte Bildanalyse ein Ergebnis liefert, das einem Chargenprotokoll beigefügt werden kann. Die Verpackung ist wichtiger als sie aussieht: Eine nicht-hermetische Verpackung ist keine langfristige-Sauberkeitsgarantie, daher sollte eine ungeöffnete Verpackung nicht als sauber angesehen werden. Staubschutzkappen und Verpackungsmethode gehören zum Datenblatt des Glasfaser-Pigtails, und eine Inspektion vor Ort vor dem Zusammenstecken bleibt obligatorisch, unabhängig davon, wie gut die Werksdaten aussehen.

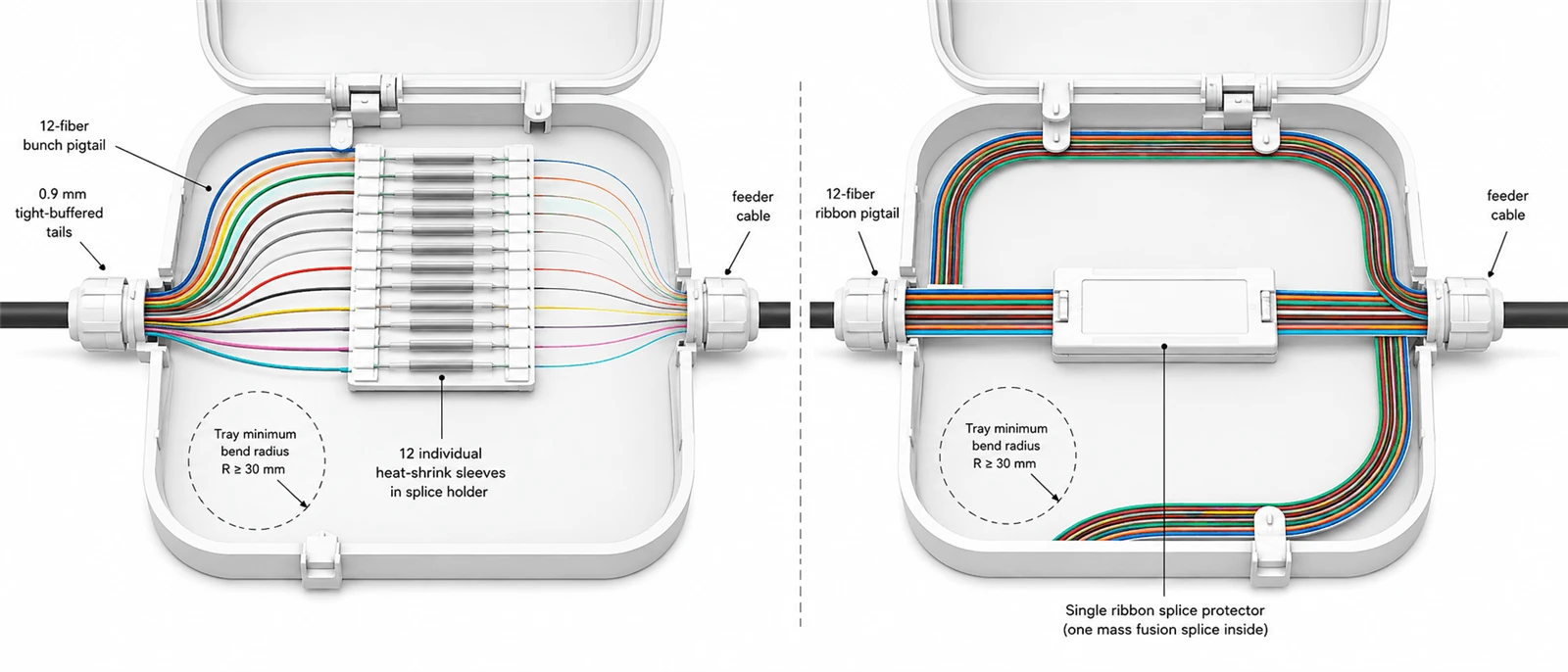

Die Struktur wird vom Gehäuse bestimmt. Die 0,9 mm dicke, dicht gepufferte Konstruktion ist die Standardausführung für Spleiß--Tray-Arbeiten, da sie in begrenzten Trays verlegt und gewickelt wird, während die ummantelten Konstruktionen mit 2,0 mm und 3,0 mm einen Quetsch- und Zugschutz bieten, wenn das Ende wiederholt angefasst wird oder das Gehäuse verlässt. Schwerere Jacken lassen sich deutlich schwieriger in einer Schale aufwickeln, die um einen kleinen Mindestradius herum aufgebaut ist. Dies ist die praktische Grenze dafür, wie weit man auf dieser Skala nach oben gehen kann. Zwischen den beiden Spleißmethoden gibt es eine echte Entscheidung: Ein 12-Faser-Bündel-Glasfaser-Pigtail spleißt einzeln, was für gemischte oder phasenweise Anschlüsse geeignet ist, während der Bändchen-Abschluss durch Massenfusion erfolgt, was im Maßstab wesentlich schneller ist, aber Bändchenfasern auf der Eingangsseite und einen passenden Spleißschutz erfordert. Die Bestellung von Bändern bei einem Werk, das für das individuelle Spleißen vorgesehen ist, wandelt eine Arbeitsersparnis in einen Arbeitsaufwand um.

Ein 12-Faser-Pigtail-Farbcode kann je nach Projektspezifikation TIA-598 oder der IEC-Konvention entsprechen. Benennen Sie den Standard in der Spezifikationszeile, anstatt „Standardfarben“ zu schreiben, und überprüfen Sie ihn anhand der bereits im Frame installierten Sequenz, da ein Frame, der unter zwei Konventionen aufgefüllt wird, jede zukünftige Fehlerverfolgung langsamer macht. Diese Überprüfung gehört eher zur ODF-Akzeptanz und zum Fasermanagement als zum ersten Fehler.

Die Länge ist das Feld, das am häufigsten aus Gewohnheit ausgefüllt wird, und es handelt sich hierbei eher um eine Arithmetik als um eine Präferenz. Nehmen Sie den Verlegungsweg vom Spleißpunkt bis zum Abschluss, addieren Sie den Spielraum, den das Fach zum Aufwickeln mit seinem angegebenen minimalen Biegeradius benötigt, addieren Sie eine Wartungszugabe und runden Sie dann auf den nächsten Standardschritt auf. Eine ausgearbeitete Abbildung: Eine 1,2-m-Strecke, zwei Spulen in einer Wanne, deren angegebener Mindestradius 30 mm beträgt (ungefähr 0,19 m Faser pro Windung, also 0,38 m), plus 0,1 m am Abschluss, ergibt 1,68 m, was einer Größenordnung von 2,0 m entspricht. Bei einer Unterschreitung dieser Grenze wird die Faser über ihre Biegegrenze hinaus gezwungen, was zu einer Dämpfung führt, die erst nach dem Schließen des Fachs auftritt. Bestellen Sie deutlich darüber, und der Überschuss verstopft die Kassette und behindert spätere Arbeiten. Die gleiche Arithmetik entscheidet darüber, ob das Gehäuse selbst über die Kapazität verfügt, an welcher StellePatchpanel- und Gehäuseauswahlist keine von der Glasfaser-Pigtail-Spezifikation getrennte Entscheidung mehr.

Die Auswahl der Jacke wird vor allem durch die Brandschutzvorschriften bestimmt. PVC ist ein häufig angebotenes Allzweckmaterial, ein LSZH-Glasfaser-Pigtail ist dort spezifiziert, wo Rauchtoxizität und Opazität in geschlossenen Aufenthaltsräumen reguliert sind, und OFNR- und OFNP-Bezeichnungen gelten dort, wo Steig- und Plenumlisten erzwungen werden. Hierbei handelt es sich eher um Compliance- als um Leistungsentscheidungen. Schreiben Sie die Auflistung, die Ihre örtlichen Bau-, Elektro- und Brandschutzvorschriften erfordern, und nicht einen Materialnamen, da die Anforderungen je nach Gerichtsbarkeit und Projektspezifikation variieren.

Ein Standard-Glasfaser-Pigtail für den Innenbereich ist nicht für den direkten Einsatz im Freien ausgelegt, und das sagen wir lieber vor einer Bestellung als danach. Ihm fehlen die UV-stabile, wetter-beständige Ummantelung und die Verstärkung, die erforderlich ist, um Temperaturwechsel, Feuchtigkeitseintritt und mechanische Beanspruchung zu überstehen. „Outdoor“ ist auch keine Bedingung, und gepanzert und wasserdicht sind keine austauschbaren Antworten. Die UV-Einwirkung beeinflusst die Chemie des Mantels, stehendes Wasser oder Kondensation beeinflusst die Abdichtung und den Schutz vor eindringendem Wasser, das Risiko von Nagetieren und mechanischen Einwirkungen beeinflusst die Panzerung und der Temperaturbereich beeinflusst sowohl die Materialauswahl als auch die Qualifikation, auf die die Baugruppe getestet wurde. Geben Sie die Bedingungen an, die die Baugruppe sehen soll, und lassen Sie die Konstruktion folgen.

Mechanische Grenzwerte gehören in die gleiche Zeile wie die eigenen Zahlen der Baugruppe. Die für Außen-Anlagenstammkabel angegebenen Zugspannungswerte lassen sich nicht auf eine kurze Steckerbaugruppe übertragen, deren begrenzende Parameter die Zugfestigkeit des Schwanzkabels und die Steckerhaltekraft des abgeschlossenen Endes sind. Fordern Sie beides aus dem Datenblatt der spezifischen Konstruktion an, die Sie bestellen, und zwar für die SKU und nicht für die Produktfamilie.

Telcordia GR-326-CORE ist der am häufigsten zitierte und am häufigsten falsch angewendete Ausweis in dieser Produktkategorie. Es legt allgemeine Anforderungen für Steckverbinder fest, die zum Verbinden von Singlemode-Lichtwellenleitern verwendet werden, und für die daraus hergestellten Jumper-Baugruppen (Telcordia). Vor Ort montierbare Steckverbinder werden separat unter GR-1081 und Steckverbinder-Reinigungsprodukte unter GR-2923 behandelt.

Das am häufigsten zitierte Dokument ist falsch zitiert.GR-1435-CORE steht für „Allgemeine Anforderungen für optische Multifaser-Anschlüsse“, was Multifaser und nicht Multimode bedeutet.Es befasst sich mit Mehrfaser-Steckverbindern wie Baugruppen im MPO---Stil und befasst sich immer noch mit dem Single-{2}Modus. In vielen Lieferantenliteratur wird es als Multimode-Gegenstück zu GR-326 transkribiert, und Käufer übernehmen den Fehler in ihre eigenen RFQs. Wenn ein Lieferant GR-326-Dokumentation zur Unterstützung eines Multimode-Glasfaser-Pigtails anbietet, ist die richtige Antwort nicht, nach GR-1435 zu fragen. Es ist anzuerkennen, dass kein Telcordia GR-Dokument in dieser Familie das Produkt abdeckt, und stattdessen die Akzeptanz auf IEC-Leistungsstufen und Chargentestdaten festzulegen.

Qualifikationsnachweis und Liefernachweis sind nicht dasselbe Dokument

Ein GR-326-Qualifizierungsbericht beschreibt ein Steckverbinderdesign, das ein Testregime überstanden hat; Es sagt nichts darüber aus, dass die Rolle nächsten Monat ankommt. ISO 9001 bescheinigt, dass ein Herstellungsprozess dokumentiert und kontrolliert wird und nicht, dass eine Charge eine optische Spezifikation erfüllt, und CE und RoHS sind Marktzugangs- und Stoffdeklarationen. Was Ihre Sendung beschreibt, ist ein mit Ihrer Charge verknüpftes Prüfprotokoll mit Angabe der Messmethode, der Wellenlänge, der Probenbasis und der Chargenkennung. Fordern Sie die Qualifizierung durch Dritte an, wenn Sie ein Steckverbinderdesign für einen Netzwerkstandard genehmigen. Fordern Sie Chargenprotokolle an, wenn Sie die Lieferung einer Glasfaser-Pigtail-Bestellung annehmen. Was beides verwirrend macht, ist die Tatsache, dass Käufer am Ende ein beeindruckendes Zertifikat und eine nicht überprüfbare Rolle erhalten.

Dieselben neun Bereiche stellen je nach Land des Produkts deutlich unterschiedliche optische und mechanische Anforderungen. Bei den beiden folgenden Spalten handelt es sich um eine veranschaulichende Ausgangsspezifikation, die auf den genannten Annahmen basiert, und nicht um eine universelle Anforderung.

Die Annahmen und wie sie zur Note führen.Die GPON-Spalte geht von einem PON-Budget der Klasse B+ von 28 dB, einem 1:32-Splitter mit einem Verbrauch von etwa 17,5 dB, etwa 5 dB Glasfaser- und Spleißverlust und zwei zusammenpassenden Steckerpaaren aus. Dadurch bleiben mehrere dB nicht zugewiesen, sodass Grad C ausreichend ist und die Angabe von Grad B die Marge kauft, die der Link nicht benötigt. Die Spalte „Rechenzentrum“ geht von einem Kanalbudget von etwa 2,6 dB bei der beabsichtigten Rate und Reichweite, etwa 1,0 dB Glasfaser- und Spleißverlust, 0,6 dB als technischem Spielraum und vier gesteckten Paaren aus, die sich die restlichen 1,0 dB teilen. Dies ermöglicht durchschnittlich 0,25 dB pro Paar, was Klasse C ohne Spielraum vollständig verbrauchen würde, während der Mittelwert von 0,12 dB der Klasse B Spielraum für Alterung und erneute Paarung lässt. Ändern Sie das Split-Verhältnis, die Paaranzahl oder den reservierten Spielraum und die Notenempfehlung ändert sich damit. Die Note ist eine Ausgabe des Budgets, kein Attribut der Bewerbung.

Auf unserer Seite sind die neun Felder Produktionsschritten zugeordnet, die Aufzeichnungen hinterlassen: eingehende Faser- und Ferrulenüberprüfung, Spaltung und Reinigung, Steckermontage mit temperaturgesteuerter Aushärtung, separate Polierprogramme für UPC und APC, automatische Endflächeninspektion und optische Prüfung auf Einfügedämpfung, Rückflussdämpfung, Kontinuität, Polarität, Farbfolge und Länge vor der endgültigen Etikettierung. Welche dieser Datensätze es wert sind, verlangt zu werden, hängt von der Bereitstellung und den praktischen Unterschieden zwischen ihnen abFTTH-, ODF- und RechenzentrumsumgebungenEntscheiden Sie, ob Sie Daten pro-Artikel oder eine Chargenstatistik benötigen.

Schreiben Sie die neun Zeilen. Geben Sie in Zeile 4 die Messmethode und den Dämpfungsgrad getrennt von der Rückflussdämpfungsanforderung an, geben Sie in Zeile 5 das Ausgabejahr und die maßgebliche Akzeptanzregel an, machen Sie für den polnischen Typ eine kanalweite Angabe statt einer pro-Artikel, berechnen Sie die Länge anhand des Gehäuses und fordern Sie Zug- und Haltewerte für die SKU statt für die Familie. Dies allein beseitigt die meisten Lieferstreitigkeiten, die diese Produktkategorie verursacht.

Fordern Sie im Übrigen eher Dokumente als Zusicherungen an. Auf Bestellung erhältlich: Datenblätter, Testprotokolle pro-Artikel oder pro-Charge mit der angegebenen Messmethode, Einfügedämpfungs- und Rückflussdämpfungsberichte, Packlisten und Konformitätszertifikate. Du kannstFordern Sie ein Muster an, das anhand Ihrer eigenen neun{0}}Zeilenspezifikation getestet wurde, mit dem dazugehörigen Batch-Testprotokoll. Senden Sie die neun Felder und wir werden im gleichen Format antworten, einschließlich der Zeilen, auf die wir zurückgreifen würden. Vollständige Spezifikationsoptionen und Anpassungsfelder sind auf der aufgeführtProduktseite für Glasfaser-Pigtails.
