Fast Connector vs. Fusion Splicing: Welches ist für FTTH sinnvoll?

Bei FTTH-Einsätzen hängt die Wahl zwischen einem Glasfaser-Schnellstecker und Fusionsspleißen davon ab, wo im Netzwerk Sie terminieren, wie viele Anschlüsse Ihr Team pro Tag aktivieren muss und ob diese Verbindung die nächsten fünfzehn Jahre im Haus bleibt oder in einem Luftverschluss brennt. Mit Schnellanschlüssen gelangt ein Techniker in weniger als einer Minute pro Anschluss in die Räumlichkeiten des Teilnehmers und wieder heraus. Durch Fusionsspleißen entsteht eine dauerhafte Glas-zu--Verbindung, die nur durch einen Baggerlader gestört werden kann. Die meisten Betreiber verwenden am Ende beide -, aber genau zu wissen, wo diese Grenze zu ziehen ist, was einen sauberen, profitablen Rollout von einem Rollout unterscheidet, der über Jahre hinweg Lkw-Einsätze generiert.

Was ist ein Fast Connector in FTTH?

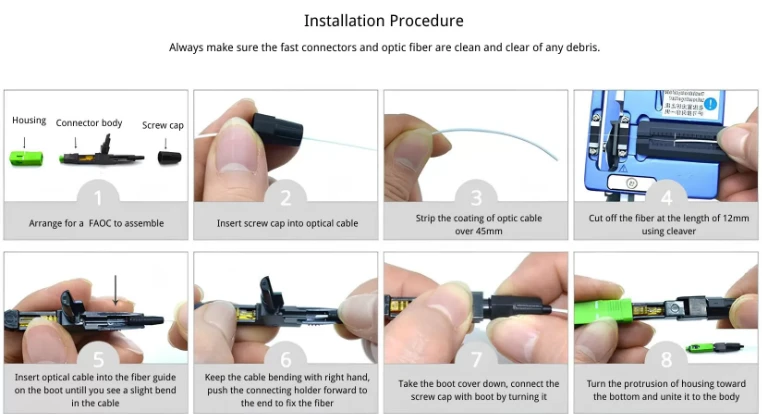

Ein Schnellsteckverbinder -, auch vor Ort installierbarer Steckverbinder oder mechanischer Spleißsteckverbinder genannt -, ist ein vor-poliertes Abschlussgerät mit einem kurzen Faserstumpf und einer Keramikferrule, die bereits im Gehäuse sitzt. Der Techniker entledigt und spaltet das eingehende Anschlusskabel, schiebt die blanke Faser in einen V--Nut-Ausrichtungsmechanismus und verriegelt sie am Werksstumpf. Das Index-passende Gel überbrückt den mikroskopischen Luftspalt zwischen den beiden Faserenden und hält die Fresnel-Reflexion und den Einfügungsverlust innerhalb der Spezifikation.

Der gesamte Vorgang dauert etwa 30 bis 60 Sekunden, sobald der Techniker den Rhythmus festgelegt hat. Kein Strom, kein Spleißgerät, kein Schrumpfofen. AGlasfaser-Schnellstecker SCMit UPC-Politur beträgt die Einfügungsdämpfung typischerweise etwa 0,2 dB und die Rückflussdämpfung über 50 dB. Die APC-Variante erhöht die Rückflussdämpfung auf über 60 dB - und dieser Unterschied ist wichtiger, als die meisten Datenblätter vermuten lassen, da PON-Architekturen empfindlich auf Rückreflexion am OLT-Empfänger reagieren. Nach unserer Erfahrung mit der Bereitstellung von Konnektoren für GPON- und XGS-PON-Projekte greifen Installateure auf der Abonnentenseite standardmäßig nach SC/APC. UPC taucht meist in Punkt{9}}zu-Punkt-Ethernet-Drops oder Legacy-Installationen auf, bei denen die bestehende Infrastruktur um UPC-Adapter herum aufgebaut wurde.

Für Teams, die ein hohes{0}}Volumen bei der Aktivierung der letzten{1}} Meile - von Wohnblöcken, Campusgebäuden und ländlichem FTTH bewältigen, bei dem die LKW-Rolle selbst mehr kostet als der Anschluss -, verschieben schnelle Anschlüsse den Engpass von der Ausrüstung zum reinen Arbeitsdurchsatz.

Wie Fusionsspleißen funktioniert und warum es immer noch das Rückgrat besitzt

Beim Fusionsspleißen werden zwei blanke Faserenden dauerhaft miteinander verbunden, indem sie in einem Lichtbogen zusammengeschmolzen werden. Ein Präzisionsspalter erzeugt eine flache Endfläche, und die Ausrichtungsmotoren des Spleißgeräts bringen die beiden Kerne in eine Sub--Ausrichtung, bevor der Lichtbogen zündet. Das Ergebnis ist ein kontinuierlicher Glaspfad mit einer Einfügungsdämpfung von routinemäßig unter 0,05 dB und einer Rückflussdämpfung von mehr als 60 dB.

Dieses Leistungsniveau reicht nicht annähernd an das heran, was eine mechanische Methode dauerhaft liefern kann. Bei Hauptleitungen, Zuleitungskabeln und Backhaul-Segmenten, bei denen sich jedes Zehntel Dezibel über Dutzende von Spleißpunkten verteilt, ist Fusionsspleißen die einzige ernsthafte Option. Die Verbindung selbst ist physikalisch robust. - Sobald sie mit einem Schrumpfschlauch in einem versiegelten Verschluss geschützt ist, hält ein Fusionsspleiß Feuchtigkeit, Temperaturschwankungen und Vibrationen ohne Beeinträchtigung stand.

Der Overhead ist jedoch real. Ein Fusionsspleißgerät mit Kernausrichtung, ein hochpräzises Spaltgerät und das Vorbereitungsset kosten zusammen ein paar tausend bis weit über zehntausend Dollar. Jeder Spleiß dauert einschließlich Vorbereitung und Schutz zwei bis vier Minuten und das Spleißgerät benötigt einen geladenen Akku oder Wechselstrom. Sie benötigen außerdem eine saubere, stabile Oberfläche zum Arbeiten -, die nicht immer auf einer Stange oder in einem engen Handloch verfügbar ist.

Optische Leistung: Wo der Abstand wichtig ist und wo nicht

In den meisten Vergleichsartikeln werden die Einfügedämpfungszahlen nebeneinander aufgeführt und dort aufgehört. Die Realität ist vielschichtiger.

Beim Fusionsspleißen werden durchweg Werte unter 0,05 dB pro Verbindung erreicht; Gut-instandgehaltene Geräte erreichen im Singlemode-Modus häufig einen Schalldruckpegel von 0,02 dB. Schnelle Steckverbinder liegen unter normalen Feldbedingungen zwischen 0,2 und 0,3 dB. Bei einem einzelnen Teilnehmerausfall mit einem oder zwei Abschlusspunkten gefährdet dieser Unterschied - etwa 0,15 bis 0,25 dB - fast nie die Einhaltung des Verbindungsbudgets. GPON-Klasse B+ ermöglicht einen Gesamtpfadverlust von bis zu 28 dB zwischen OLT und ONT. Ein Anschlusskabel für Privathaushalte macht in der Regel nur einen kleinen Teil dieses Budgets aus, daher liegt der Beitrag des Steckverbinders durchaus im Rahmen.

Bei der Rückflussdämpfung ist die Auswahl des Steckverbindertyps wichtiger als die Abschlussmethode.SC APC-Schnellanschlüsseerreichen eine Rückflussdämpfung über 60 dB, was für GPON und XGS-PON ausreichend ist. UPC-Varianten liegen bei etwa 50 dB -gut für Daten-nur Ethernet, aber ein potenzielles Problem, wenn auf derselben Glasfaser ein analoges CATV-Overlay (RF über Glas) vorhanden ist. Dies ist einer der häufigsten Beschaffungsfehler, die wir sehen: Ein Installateur greift zu UPC-Anschlüssen, weil diese pro Box günstiger sind, und stößt dann bei Abnahmetests in einem Netzwerk, das Video überträgt, auf Verlustverluste. Wenn in Ihrem Netzwerk irgendeine Form von PON läuft, verwenden Sie standardmäßig APC und vermeiden Sie den Rückruf.

Der größere Leistungsunterschied zeigt sich im Laufe der Zeit, nicht am ersten Tag. Ein Fusionsspleiß besteht aus Glas, das mit Glas verschmolzen ist -, kein Gel, keine Klemme, keine beweglichen Teile. Ein schneller Steckverbinder ist auf ein Index-passendes Gel angewiesen, das sich durch jahrelange Temperaturwechsel langsam abbauen kann, sowie auf einen V-Rillenmechanismus, der sich bei wiederholten Vibrationen verschieben kann. Im Zuhause eines Teilnehmers oder in einer versiegelten Glasfaser-Anschlussdose ist diese Verschlechterung minimal. In einem freiliegenden Luftabschluss oder einem unbeheizten Straßenschrank bietet das Fusionsspleißen einen messbaren Zuverlässigkeitsvorteil über einen Zeitraum von fünf-bis-zehn-Jahren.

Kosten: Vier Schichten, nicht eine Zahl

Der Vergleich des Stückpreises eines Schnellverbinders mit den Verbrauchskosten eines Fusionsspleißes verfehlt das meiste Bild. Der eigentliche Vergleich verläuft über vier Ebenen: Investitionsgüter, Verbrauchsmaterialien, Arbeitszeit und langfristige Wartung.

Schnelle Steckverbinder erfordern nahezu kein Kapital. Ein Hackmesser, ein Stripper, Alkoholtupfer und eine Schachtel mit Anschlüssen - das gesamte Set passt in eine Gürteltasche. Jeder Steckverbinder kostet pro Einheit mehr als eine Schrumpfspleißmuffe, aber die Arbeitszeit pro Anschluss ist erheblich geringer. In hochvolumigen FTTH-Gebäuden für Privathaushalte, in denen ein Techniker 15 bis 25 Tropfen pro Tag aktiviert, übersteigt die Arbeitsersparnis die höheren Kosten für Verbrauchsmaterialien. Wir haben gesehen, dass Projektmanager die Aktivierungszeit um 30 bis 40 Prozent verkürzt haben, indem sie einfach den Teilnehmeranschluss von Pigtail Fusion Splice auf Fast Connector umgestellt haben. - Nicht, weil der Connector in absoluten Zahlen besser ist, sondern weil dadurch die Spleißeinrichtung, die Kassettenverwaltung und die Stromabhängigkeit auf der letzten Meile entfallen.

Fusionsspleißen kehrt die Wirtschaftlichkeit um. Die Vorabkosten für die Ausrüstung sind beträchtlich, die Kosten für Verbrauchsmaterial pro-Spleiß sind jedoch vernachlässigbar. Für Betreiber, die Hunderte von Fasern in einer Zentrale, einem Verteilungsknotenpunkt oder einer Spleißmuffe spleißen, sinken die Kosten pro Verbindung deutlich unter den Bereich für schnelle -Anschlüsse. Für jedes Gelenk ist außerdem keine Nachbehandlung, kein erneuter Abschluss, kein Gelaustausch und keine Reinigung erforderlich.

Über einen Netzwerklebenszyklus von zehn-Jahren hinweg gewinnt Fusionsspleißung in der Regel in den Backbone- und Verteilungssegmenten bei den Gesamtbetriebskosten. Schnelle Steckverbinder gewinnen normalerweise in den Zugangs- und Drop-Segmenten. Die Betreiber, die die engsten Projekte durchführen, verwenden beide - und überlegen sich, welche Methode wo eingesetzt wird.

Anpassen der Methode an das Netzwerksegment

Hier scheitern allgemeine Ratschläge. „Verwenden Sie schnelle Anschlüsse für Drops und Fusion für das Backbone“ gilt in erster Näherung, aber die eigentlichen Entscheidungen finden an den Grenzen statt.

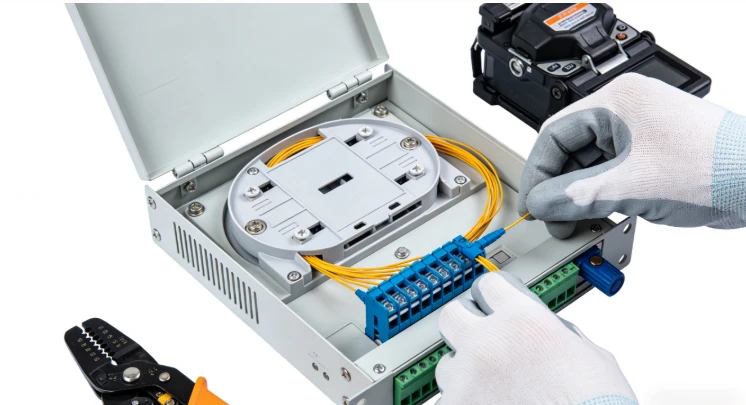

Schnelle Steckverbinder sind die klare Wahl für Teilnehmeranschlüsse im Innenbereich. Der Techniker entfernt das Verbindungskabel, schließt es ab, schließt es an das ONT oder die Wandsteckdose an, bestätigt das Einschalten mit einem VFL und geht zur nächsten Einheit über. Kein Spleißgerät zum Auspacken, keine Spleißkassette zum Verlegen, kein Strom erforderlich. In MDU-Builds, in denen Dutzende von Einheiten in einem einzigen Besuch in Betrieb gehen, führt die Geschwindigkeit pro-Einheit zu einer erheblichen Komprimierung der Projektzeitachse. Wir empfehlen in der Regel Schnellanschlüsse für jeden Abschlusspunkt, der sich in Innenräumen befindet, vor Witterungseinflüssen geschützt ist und bei dem die Fähigkeiten des Installateurs unterschiedlich sein können -, was ehrlich gesagt die meisten teilnehmerseitigen Arbeiten beschreibt.-

Fusionsspleißen gehört zu Aggregationspunkten. Spleißmuffen dort, wo Zuleitungskabel zur Verteilung führen, Schränke woGlasfaser-PigtailsVerbinden Sie Splitter-Ausgänge mit Patchpanels, jede Verbindung im Freien, von der erwartet wird, dass sie jahrelang ohne Wartung übersteht. Die höheren Arbeitskosten pro-Spleiß sind durch die dauerhafte, wetterfeste Leistung gerechtfertigt.

Die Grauzone ist der Verteilungsübergang -zu-Abzweigung -, der Punkt, an dem ein Kabel einen Straßenverteiler oder ein Gebäudeeingangsterminal verlässt und zum Abonnenten verläuft. Wenn dieser Endpunkt in einem geeigneten Gehäuse abgedichtet ist und das Kabel vor-auf Länge zugeschnitten ist, funktioniert ein Schnellverbinder. Wenn es sich um einen Luftabgriff, einen freiliegenden Sockel oder einen Ort mit bekannten extremen Temperaturen handelt, ist Fusionsspleißen die sicherere Wahl. Wir hatten Kunden im Nahen Osten und in Sub{7}}Afrika südlich der Sahara, die von einem schnelleren-als-erwarteten Gelabbau in Schnellanschlüssen berichteten, die anhaltend hohen Umgebungstemperaturen ausgesetzt waren. - Kein katastrophaler Ausfall, aber genug schleichende Verluste, um Wartungsbesuche auszulösen. In solchen Umgebungen wird die Gesamtzahl der Spleißverbindungen reduziertvor-konnektorierte Baugruppenist oft klüger, als an jedem einzelnen Endpunkt über Steckverbinder oder Spleiß zu diskutieren.

Die Wiederherstellung im Notfall ist ein weiteres Szenario, in dem Schnellanschlüsse ihren Lebensunterhalt verdienen. Wenn ein Kabel durchtrennt wird und der Service innerhalb weniger Stunden wiederhergestellt werden muss, kann ein Techniker die Verbindung mit Schnellanschlüssen sofort wiederherstellen und dann für das nächste Wartungsfenster einen dauerhaften Fusionsspleiß einplanen. Dieser abgestufte Ansatz - jetzt Schnellverbinder, später Fusionsspleiß - ist bei Dienstleistern, die die mittlere Reparaturzeit verfolgen, gängige Praxis.

Der Fähigkeitsfaktor, der in Datenblättern nicht angezeigt wird

Eine schnelle Steckverbinderinstallation erfordert eine grundlegende Handhabung der Glasfaser. - abziehen, reinigen, auf Länge spalten und im Steckverbindergehäuse verriegeln. Die meisten Techniker erzielen nach ein paar Stunden praktischer Schulung akzeptable Ergebnisse. Der häufigste Fehlermodus ist eine schlechte Spaltung oder eine Verunreinigung auf der Faserendfläche, die beide bei einer VFL-Prüfung sofort sichtbar werden. Wenn ein schneller Steckeranschluss fehlschlägt, ist die Lösung einfach: Ziehen Sie die Faser heraus, -erneu-spalten Sie-ein und stecken Sie sie wieder ein.

Fusionsspleißen verlangt mehr. Der Techniker muss Fasern mit engeren Toleranzen vorbereiten, das Spleißgerät bedienen und warten (einschließlich Elektrodenaustausch und -kalibrierung), Spleißkassetten in Gehäusen verwalten, ohne den Biegeradius zu verletzen, und die Verlustschätzung des Spleißgeräts lesen, um fehlerhafte Verbindungen vor dem Schließen zu erkennen. Das Training dauert Tage; Echte Kompetenz baut sich in wochenlanger Feldarbeit auf. In Märkten, in denen ausgebildete Spleißer rar sind - und dazu gehören Teile Lateinamerikas, Afrikas südlich der Sahara und Südostasien -, kann der Engpass an qualifizierten{6}}Arbeitskräften die Bereitstellungsgeschwindigkeit stärker einschränken als die Verfügbarkeit von Ausrüstung.

Dies ist ein echter Faktor bei der Projektplanung und keine Fußnote. Wenn Ihr Zeitplan für die Bereitstellung von der Aktivierung von 500 Abonnenten pro Monat abhängt und Sie nur über zwei geschulte Spleißer verfügen, ist es ein Planungsproblem, jeden Abschluss durch Fusion voranzutreiben. Mit schnellen Anschlüssen auf der Teilnehmerseite können Sie für die letzte Meile ein größeres, weniger spezialisiertes Team einsetzen, während sich Ihre Spleißer auf die Arbeit konzentrieren, die tatsächlich ihre Fähigkeiten erfordert - Verschlüsse, Schränke und Backbone-Verbindungen.

Haltbarkeit: Komfort im Innenbereich vs. Bestrafung im Freien

Ein in einer versiegelten Muffe geschützter Fusionsspleiß ist im Wesentlichen immun gegen Umwelteinflüsse. Der Glasverbund korrodiert nicht, nimmt keine Feuchtigkeit auf und driftet optisch nicht. Felddaten von großen Telekommunikationsunternehmen berichten durchweg über einen Zeitraum von zehn Jahren von Fusionsspleißfehlerraten unter 0,1 %.

Schnellsteckverbinder halten sowohl im Innenbereich als auch in geschützten Außengehäusen gut stand. In den Räumlichkeiten eines Teilnehmers, einer abgedichteten Wandsteckdose oder einem ordnungsgemäß abgedichteten Anschlusskasten ist der Steckverbinder nur minimaler Belastung ausgesetzt und kann die gesamte Lebensdauer des Netzwerks überdauern. Das Risiko tritt an exponierten Stellen im Freien auf - Antennenverschlüssen, unbeheizten Sockeln, an Litzen-montierten Wasserhahngehäusen -, wo die Index-passenden Gelflächen einfrieren-Tauwechsel und die V-Nutklemme windbedingten Vibrationen- ausgesetzt sein kann. Verbesserte Gelformulierungen und hermetisch dichte Gehäuse haben diese Lücke in den letzten Jahren verringert, aber die allgemeine Regel gilt immer noch: Wenn der Anschlusspunkt im Freien liegt und nicht zuverlässig abgedichtet ist, wird er durch Fusionsspleißen hergestellt.

Fast Connector vs. Fusion Splicing: Spezifikationsvergleich

Für Betreiber, die eine FTTH-Infrastruktur aufbauen oder erweitern, hängt die Entscheidung nicht davon ab, welche Methode sie wählen, sondern davon, wo im Netzwerk die jeweilige Methode hingehört. Durch die richtige Festlegung dieser Grenze bleibt die optische Leistung stabil, die Installationskosten unter Kontrolle und der Wartungsaufwand auf ein Minimum beschränkt. Ob Sie Sourcing betreibenGlasfaseranschlüssefür einen groß angelegten-Rollout oder eine AuswahlPigtails für SpleißkassettenabschlüsseIn einem Verteilerschrank ist es die richtige Komponente auf jeder Ebene, die ein Netzwerk, das die Abnahmetests besteht, von einem Netzwerk unterscheidet, das auch nach zehn Jahren zuverlässig bleibt.
