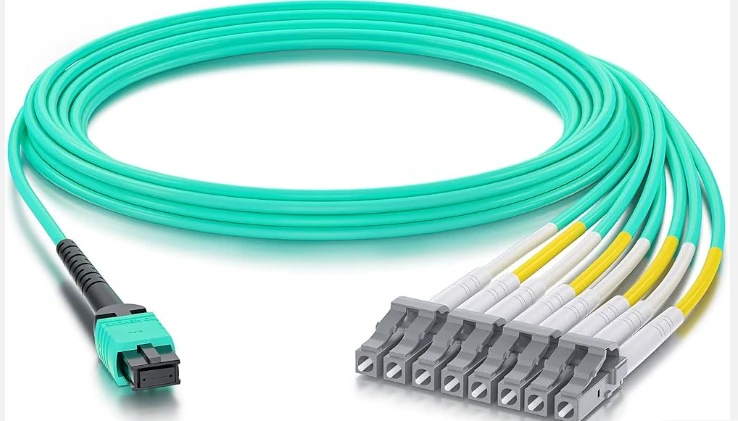

Ein 8-adriges SC-zu-MTP/MPO-Patchkabel ist eine Breakout-Kabelbaugruppe, die an einem Ende in einem einzelnen MTP/MPO-Mehrfachfaserstecker und am anderen in vier Duplex-SC-Anschlüssen endet und acht Glasfasern über einen einzigen Mantel trägt. Es dient als direkte Brücke zwischen einer Paralleloptik-Infrastruktur mit hoher Dichte und veralteter SC--terminierter Ausrüstung – und ist damit eines der praktischsten Tools für Netzwerke, die noch nicht zum Zerreißen und Ersetzen bereit sind, aber dennoch auf 40G oder 100G umsteigen müssen.
Wenn in Ihrer Einrichtung neben neueren QSFP+-Schaltgeräten noch SC-basierte Patchpanels, OLTs oder Testinstrumente eingesetzt werden, sind mit diesem Kabel keine Zwischenkassetten oder Adapterpanels erforderlich. Ein Ende wird direkt an einen QSFP+ SR4-Transceiver-Port angeschlossen; die anderen Lüfter werden an Ihre bestehende SC-Duplex-Infrastruktur weitergeleitet. Diese Direktheit macht es wertvoll - und unterscheidet es von den gängigeren MTP--auf-LC-Breakout-Kabeln, die in den meisten Katalogen für Rechenzentren dominieren.
Warum die 8-Faser-Anzahl in der modernen Verkabelung wichtig ist
Die Glasfaserindustrie ist aus gutem Grund schrittweise von der Base-12- zur Base{9}}8-Architektur übergegangen. Ein standardmäßiger QSFP+- oder QSFP28-Transceiver verwendet vier Lanes zum Senden und vier Lanes zum Empfangen – insgesamt acht Fasern. Wenn Sie ein 12-Faser-MTP-Hauptkabel für eine QSFP-Anwendung einsetzen, bleiben vier Fasern in der Mitte des Steckers ungenutzt. Bei einem groß angelegten Einsatz mit Hunderten von Verbindungen summiert sich diese ungenutzte Glasfaser zu erheblichen verschwendeten Investitionen.
Ein8-adriges SC-zu-MTP/MPO-Glasfaser-Patchkabelpasst perfekt zur tatsächlichen Glasfasernutzung von 40GBASE-SR4- und 100GBASE-SR4-Optiken. Jede Faser transportiert Verkehr. Keine Verschwendung, keine toten Fäden, die Ihre Dokumentation überladen. Die Base-8-Verkabelung lässt sich auch problemlos in Standard-Switch-Port-Konfigurationen skalieren – die meisten Gehäuse verfügen über eine Portanzahl in Vielfachen von vier (16-Port-, 32-Port-Linecards), was eine saubere Zuordnung zu 8-Faser-MTP-Anschlüssen ohne verwaiste Fasern ermöglicht.

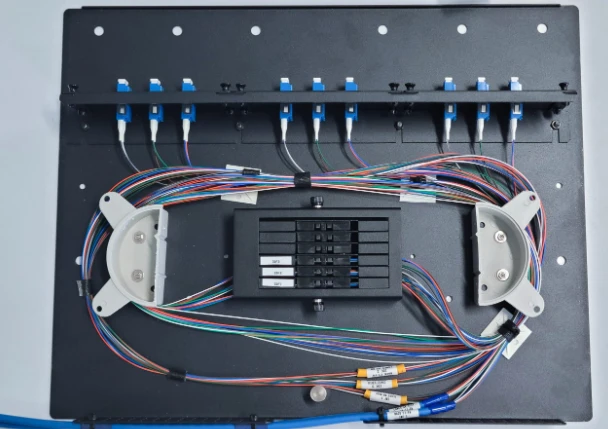

Überbrückung älterer SC-Netzwerke mit paralleler Optik
Hier verdient das SC-zu-MTP/MPO-Breakout-Kabel seinen Nutzen. SC-Steckverbinder dominierten über zwei Jahrzehnte lang die Unternehmens- und Telekommunikationsverkabelung. Viele Campus-Netzwerke, CATV-Kopfstellen, Regierungseinrichtungen und Netzbetreiberzentralen verfügen immer noch über Reihen von SC-Patchpanels. Der Austausch der gesamten Infrastruktur auf LC, nur um auf 40G-Geschwindigkeiten zugreifen zu können, ist teuer und störend.
Stattdessen können Sie mit einem 8-Glasfaser-MTP-zu-SC-Breakout-Kabel einen 40G-QSFP+-Port direkt mit vier vorhandenen SC-Duplex-Ports verbinden. Jedes SC-Paar verwaltet eine 10G-Lane, sodass ein einzelner QSFP+-Transceiver effektiv in 4×10G-Verbindungen über Ihre bestehende SC-Anlage aufgeteilt werden kann. Die gleiche Logik gilt für 100G QSFP28 SR4-Transceiver, die in 4×25G-Lanes aufgeteilt werden. Sie schonen Ihre Verkabelungsinvestitionen und profitieren gleichzeitig von der Bandbreitendichte paralleler Optik.
Dies ist kein Nischenszenario. Telekommunikationsbetreiber, die eine veraltete SONET/SDH-Infrastruktur auf SC-Anschlüssen betreiben, Universitätsgelände mit veralteten SC--terminierten Gebäude-Backbones und Rundfunkeinrichtungen, die für die Videoübertragung mit SC-Glasfaser verkabelt sind, sind alle mit genau dieser Situation konfrontiert. Das 8-adrige SC-zu-MTP/MPO-Kabel bietet ihnen einen Migrationspfad, der kein umfangreiches Upgrade erfordert.
Grundlegendes zur Polaritätskonfiguration für SC-zu-MTP-Links
Die Polarität ist einer der häufigsten Fehlerpunkte bei MTP/MPO-Verkabelungen, und die richtige Polarität bei einem SC-Breakout ist keine Ausnahme. Für eine standardmäßige 8--Faser-SC-zu-MTP/MPO-Breakout-Baugruppe ist Typ-B-Polarität (Methode B gemäß TIA-568) die Standardwahl für QSFP-Transceiver-Anwendungen. In einer Typ-B-Konfiguration wird die Faserposition 1 an einem Ende der Faserposition 8 am anderen Ende zugeordnet – eine vollständige Array-Umkehrung, die sicherstellt, dass die Sendefasern über die Verbindung hinweg mit den Empfangsfasern ausgerichtet sind.
Die Polarität vom Typ A (gerade-durchgehend) kommt in Breakout-Szenarien weniger häufig vor und ist normalerweise für Trunk-{1}zu--Trunk-Verbindungen reserviert, bei denen Kassetten den Tx/Rx-Wechsel übernehmen. Typ C (paar-umgedreht) ist eine Spezialkonfiguration, die mit bestimmten kassettenbasierten strukturierten Verkabelungsdesigns verwendet wird. Sofern in Ihrer Infrastrukturdokumentation nichts anderes angegeben ist, ist Typ B die sichere Wahl für direkte Transceiver-zu-SC-Breakout-Anwendungen. Die Bestätigung der Polarität vor der Bestellung verhindert das frustrierende Szenario einer sauberen Installation, die einfach kein Licht durchlässt.
Singlemode vs. Multimode: Anpassung des Fasertyps an den Anwendungsabstand
Das 8-adrige SC-zu-MTP/MPO-Patchkabel ist sowohl in den Varianten Singlemode (OS2, 9/125 μm) als auch Multimode (OM3 50/125 μm, OM4 50/125 μm) erhältlich. Die Wahl hängt von Ihrem Transceivertyp und den Reichweitenanforderungen ab.
Für Multimode-Anwendungen unterstützt OM3-Glasfaser 40GBASE-SR4 bis zu 100 Meter und 10GBASE-SR bis zu 300 Meter. OM4 erweitert diese Entfernungen um - 150 Meter bei 40G SR4 - und bietet fast die doppelte effektive modale Bandbreite bei 850 nm (4700 MHz·km gegenüber . 2000 MHz·km). Wenn Sie neue horizontale Strecken innerhalb eines Rechenzentrums bauen, sind die zusätzlichen Kosten von OM4 gegenüber OM3 eine Zukunftssicherheit wert. Für einen tieferen Vergleich vonMultimode-Faserqualitäten von OM1 bis OM5stellt jede Generation eine messbare Steigerung der Bandbreitendichte und der unterstützten Verbindungslänge dar.
Singlemode-OS2-Glasfaser ist die Wahl für Anwendungen mit größerer Reichweite - 100GBASE-PSM4 über Entfernungen von bis zu 500 Metern oder 40GBASE-PLR4 mit einer Reichweite von 10 km. Für Regierungs- und Campus-Backbone-Bereitstellungen, die sich über mehrere Gebäude erstrecken, ist in der Regel Singlemode erforderlich, insbesondere wenn die SC-Patchpanels am anderen Ende ursprünglich für Telekommunikationsanwendungen über große Entfernungen installiert wurden.
Wichtige Bereitstellungsszenarien
Migration des Rechenzentrums von 10 G-auf 40 G
Eine Einrichtung, die 10G-SFP+-Transceiver über SC--terminierte Patchpanels betreibt, kann die Spine-Schicht auf 40G-QSFP+ aufrüsten, ohne ein einzelnes Panel neu zu terminieren. Das 8-adrige SC-zu-MTP/MPO-Breakout-Kabel verbindet den QSFP+-Port direkt mit vier SC-Duplex-Ports, die jeweils eine 10G-Lane übertragen. Dieser Migrationspfad erfordert keine Änderungen an der vorhandenen horizontalen Verkabelung.
Zusammenschaltung der Telekommunikationszentrale
Zentralbüros verfügen häufig über SC-basierte optische Verteilerrahmen, die seit Jahren im Einsatz sind. Für den Anschluss neuer DWDM- oder ROADM-Geräte mit MTP/MPO-Schnittstellen an diese vorhandenen Frames ist ein Breakout erforderlich, der beide Anschlusssprachen beherrscht. Die 8-Kern-Baugruppe erledigt dies ohne Zwischenkassette und spart so 1U Rack-Platz pro Verbindungspunkt.
Rundfunk und A/V-Transport
Professionelle Rundfunkeinrichtungen nutzen häufig SC-Glasfaser für die unkomprimierte Videoübertragung zwischen Studios und Kontrollräumen. Beim Hinzufügen von IP-basierten Videoroutern mit QSFP-Ports integriert das SC-zu-MTP/MPO-Breakout-Kabel neue Geräte sauber in die bestehende Glasfaseranlage.
Test- und Laborumgebungen
Netzwerktestlabore verwenden häufig eine Mischung aus Steckverbindertypen verschiedener Gerätegenerationen. Mit einem 8-adrigen SC-zu-MTP/MPO-Patchkabel können Ingenieure zwischen älteren Testgeräten mit SC-Anschlüssen und neueren Multifaser-Testgeräten verbinden, ohne nach Adaptern suchen zu müssen.
Überlegungen zur Steckverbinderqualität und zur Einfügungsdämpfung
Mit zunehmender Verbindungsgeschwindigkeit werden die Budgets für Einfügungsdämpfung knapper. Bei 40G und 100G wirkt sich jedes Zehntel Dezibel an jedem Verbindungspunkt auf Ihren Link-Spielraum aus. MTP-Steckverbinder der Standardklasse-sind in der Regel auf eine maximale Einfügungsdämpfung von weniger als oder gleich 0,50 dB pro gestecktem Paar ausgelegt, während Elite-/Low-MTP-Steckverbinder diese auf weniger als oder gleich 0,35 dB (0,15 dB typisch) reduzieren. Das SC-Ende des Breakouts sollte höchstens 0,30 dB pro Anschluss aufrechterhalten.
Für anspruchsvolle Multi-{0}Hop-Verbindungen ist die Angabe von verlustarmen MTP-Connectoren auf demMTP/MPO-Multimode-Glasfaser-PatchkabelEnde ist die Prämie wert. Jedes Kabel sollte mindestens mit individuellen Testdaten - 3D interferometrischer Überprüfung der Aderendhülsengeometrie geliefert werden. Wenn Ihr Lieferant keine Testdokumentation für jedes Kabel bereitstellen kann, ist dies ein Warnsignal, das es wert ist, untersucht zu werden, bevor Sie eine Bestellung aufgeben.
Die Sauberkeit der Steckverbinder ist ebenso wichtig wie die Qualität der Steckverbinder. Eine einzelne verunreinigte Aderendhülse an einem MTP-Stecker mit 12 --Fasern kann zu einem zusätzlichen Verlust von 1–2 dB in der gesamten Baugruppe führen. Spezielle MTP-spezifische Rollenreiniger sollten zur Standardausrüstung in jeder Einrichtung gehören, in der Mehrfaserkabel eingesetzt werden. BehaltenMTP/MPO-GlasfaseradapterBei Nichtgebrauch eine Staubkappe-zu tragen, ist eine einfache Angewohnheit, die überraschend viele Anrufe zur Fehlerbehebung verhindert.
Wählen Sie zwischen rundem Kabel, ovalem Kabel und blankem Band
Die 8-Kern-SC-zu-MTP/MPO-Baugruppe ist in drei Manteloptionen erhältlich, und die Wahl hängt mehr von Ihrer physischen Routing-Umgebung als von der Signalleistung ab.
Rundkabel (normalerweise 3,0 mm Durchmesser, LSZH- oder PVC-Mantel) sind die Standardeinstellung für die meisten Rechenzentrumsanwendungen. Es lässt sich sauber durch standardmäßige Kabelführungsringe und vertikale Organizer führen und seine robuste Konstruktion bewältigt wiederholte Handhabung bei Umzügen, Ergänzungen und Änderungen.
Ovale (flache) Kabel eignen sich gut für Unterflurinstallationen oder enge horizontale Kabelrinnen, bei denen die vertikale Stapelhöhe begrenzt ist. Blanke Flachbandkabel bieten maximale Dichte für Patchbereiche mit ultra-hoher-Dichte, gehen aber zu Lasten der mechanischen Haltbarkeit - und eignen sich am besten für dauerhafte Installationen in Kassetten oder Patchpanels, bei denen das Kabel nach der Verlegung nicht gestört wird.
Vergleich mit MTP-auf-LC-Breakout-Kabeln
Die viel häufigere Breakout-Konfiguration ist MTP zu LC, einfach weil LC zum dominierenden Duplex-Anschluss in modernen Rechenzentren geworden ist. Warum sollten Sie stattdessen nach einem SC-Ausbruch greifen? Entscheidend ist die Kompatibilität mit der installierten Infrastruktur. Wenn Ihre Einrichtung bereits auf LC standardisiert ist, bietet ein SC-Breakout keinen Vorteil. Wenn es sich jedoch um SC-Anschlüsse handelt, die sich in der Wand, im Patchpanel oder am Gerät befinden, ist das der FallInteroperabilität des SC-Steckers mit MTP/MPO-MehrfasersystemenDurch eine Breakout-Baugruppe ist der schnellste Weg zu höherer Bandbreite ohne Neuverkabelung.
SC-Steckverbinder behalten auch in bestimmten Anwendungen ihre Vorteile: Ihre größere 2,5-mm-Ferrule bietet etwas mehr Oberfläche für den physischen Kontakt, sie sind in industriellen Umgebungen einfacher mit behandschuhten Händen zu handhaben und sie bleiben in vielen Regionen der Standardstecker in FTTH-OLT-Geräten.
Häufig gestellte Fragen
F: Kann ich ein 8-adriges SC-zu-MTP/MPO-Patchkabel für 100G-Verbindungen verwenden?
A: Ja. Ein 100GBASE-SR4 QSFP28-Transceiver nutzt vier parallele 25G-Lanes über acht Fasern - genau das, was dieses Kabel bietet. Jedes SC-Duplex-Paar trägt eine 25G-Lane. Geben Sie für Singlemode-100G-PSM4-Anwendungen eine OS2-Version der Assembly an.
F: Welchen Polaritätstyp sollte ich für QSFP+-Transceiver-Anwendungen bestellen?
A: Die Polarität Typ B (Methode B) ist der Standard für direkte QSFP-Breakout-Verbindungen. Es führt eine vollständige Umkehrung des Faserarrays durch, sodass die Sendepositionen am MTP-Ende mit den Empfangspositionen am SC-Ende übereinstimmen. Sofern Ihr strukturiertes Verkabelungsdesign nicht ausdrücklich Typ A oder Typ C erfordert, bestellen Sie Typ B.
F: Benötige ich einen MTP-Stecker oder eine MTP-Buchse am Multi-Glasfaser-Ende?
A: MTP-Buchse (ohne Pins) ist die Standardkonfiguration für den Anschluss an QSFP-Transceiver und die meisten Patchpanel-Adapter, die männliche (Pin-)Anschlüsse verwenden. Bestellen Sie „weiblich“, sofern in Ihrer spezifischen Ausrüstungsdokumentation nichts anderes angegeben ist.
F: Ist ein 8-Faser-MTP-Anschluss dasselbe wie ein Standard-12-Faser-MPO?

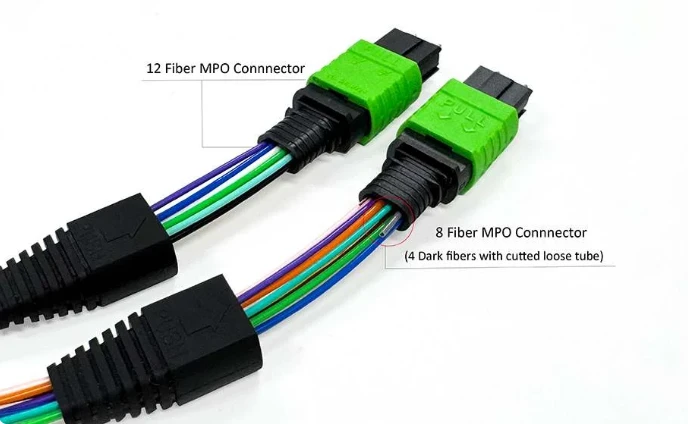

A: Ein 8--Faser-MTP verwendet das gleiche physische MPO-12-Steckergehäuse, belegt aber nur die äußeren acht Faserpositionen (1–4 und 9–12), während die mittleren vier Positionen leer bleiben. Es ist mechanisch kompatibel mit Standard-12-Faser-MPO-Adaptern. Der Hauptunterschied liegt in der Fasernutzung – eine 8-Faser-Baugruppe eliminiert die vier ungenutzten Fasern, die in einer QSFP-Anwendung dunkel bleiben würden.
F: Welche Mantelleistung benötige ich für Plenuminstallationen?
A: Für Kabel, die durch Lüftungsräume verlaufen (über abgehängten Decken, unter Doppelböden in Plenumbereichen-), geben Sie einen OFNP-Mantel (Optical Fiber Nonconductive Plenum) an. Für vertikale Steigleitungen zwischen Etagen ist OFNR (Riser) ausreichend. LSZH (Low Smoke Zero Halogen) ist der Standard für die meisten internationalen Rechenzentrumsumgebungen und wird in vielen europäischen und asiatischen Installationen benötigt. Ihre örtliche Bauordnung schreibt die Mindestanforderung vor.
