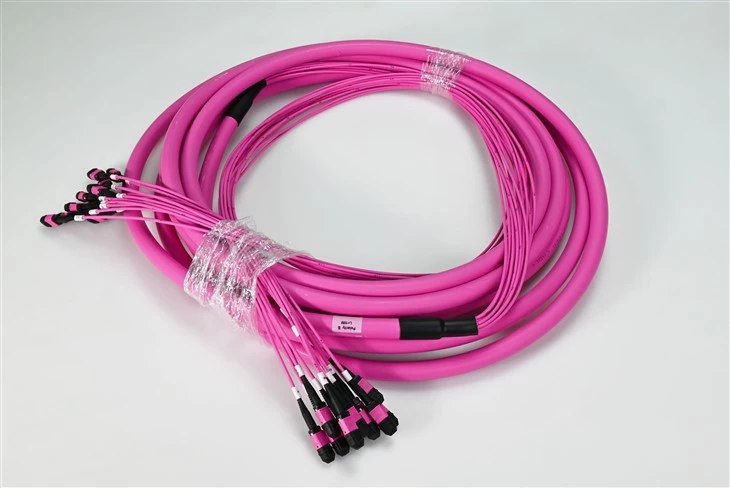

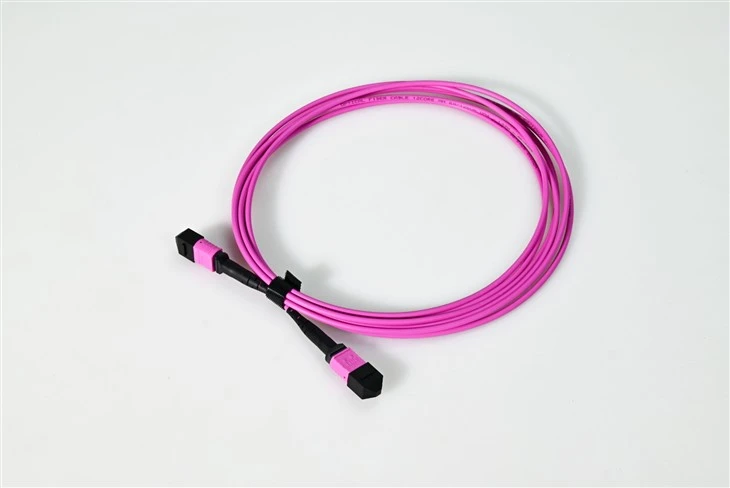

MTP MPO Glasfaser-Patchkabel 12-adrig OM4

A: Tolle Frage – das ist wahrscheinlich die häufigste Frage, die uns Kunden stellen! Der Hauptunterschied ist Bandbreite und Entfernung. OM4 hat eine modale Bandbreite von 4700 MHz·km im Vergleich zu OM3 mit 2000 MHz·km – das ist mehr als das Doppelte. Was bedeutet das in der Praxis? Für 40G-SR4-Anwendungen bietet OM4 150 Meter gegenüber 100 Metern von OM3. Bei 10G sind es bei OM4 400–550 Meter im Vergleich zu 300 Metern bei OM3. OM4 hat außerdem eine geringere Dämpfung (weniger als oder gleich 3,0 dB/km gegenüber weniger als oder gleich 3,5 dB/km für OM3), was stabilere Signale über längere Strecken bedeutet. Wenn Sie eine 40G/100G-Infrastruktur aufbauen oder zusätzliche Distanzreserven benötigen, ist OM4 definitiv die richtige Wahl. Der Preisunterschied ist heutzutage minimal, daher empfehlen wir bei Neuinstallationen fast immer OM4.

A: Ja, OM4 ist vollständig abwärtskompatibel mit OM3 – beide haben die gleichen Kern-/Mantelabmessungen von 50/125 µm und arbeiten mit denselben VCSEL-Transceivern bei 850 nm. Sie können sie durchaus in Ihrem Netzwerk mischen. Aber hier ist der Haken: Wenn Sie OM4 mit OM3 verbinden, wird die Gesamtleistung der Verbindung durch das OM3-Segment begrenzt. Stellen Sie es sich wie eine Kette vor – sie ist nur so stark wie das schwächste Glied. Wenn Sie also einen 100-Meter-Lauf mit 50 m OM4 und 50 m OM3 absolviert haben, erhalten Sie auf dieser Strecke die OM3-Leistung. Für geschäftskritische 40G/100G-Läufe empfehlen wir, durchgehend bei OM4 zu bleiben, um Ihre Distanzfähigkeit zu maximieren.

A: Du hast ein scharfes Auge! Die Magenta- oder „Erika Violet“-Farbe für OM4 wurde speziell eingeführt, um Technikern dabei zu helfen, OM4 auf einen Blick von OM3 zu unterscheiden. Beide waren ursprünglich Aquamarin, was in der Praxis für Verwirrung sorgte – stellen Sie sich vor, Sie würden herausfinden, welches Kabel welches ist, während Sie auf ein dichtes Patchpanel starren! Der TIA-598-Standard empfiehlt jetzt Violett/Magenta für OM4 mit MTP/MPO-Anschlüssen. Allerdings verwenden einige Hersteller immer noch Aqua für OM4, sodass auf dem Markt möglicherweise beide Farben zu finden sind. Wir folgen dem violetten Standard, um Ihr Kabelmanagement zu vereinfachen. Die Steckerkappen sind ebenfalls farblich gekennzeichnet: Schwarz für 12 Fasern, Grau für 8 Fasern und Rot für 24 Fasern.

A: Es hängt von Ihren Geschwindigkeitsanforderungen ab – lassen Sie mich es für Sie aufschlüsseln. Für 10GBASE-SR können Sie mit hochwertigem OM4 bis zu 400-550 Meter weit gehen. Für 40GBASE-SR4 (das 4 Fasern in jede Richtung verwendet) beträgt die maximale Länge 150 Meter. Bei 100GBASE-SR4 sind es 100 Meter. Mit erweiterten SR4-Varianten wie 40GBASE-eSR4 können Sie bis zu 400 Meter erreichen, und mit 100GBASE-eSR4 erreichen Sie 300 Meter. Bei diesen Zahlen wird davon ausgegangen, dass Sie geeignete VCSEL-Transceiver bei 850 nm verwenden. Die 12-Faser-Konfiguration in diesem Kabel ist perfekt für 40G QSFP+ (verwendet 8 aktive Fasern) und funktioniert hervorragend als Teil einer 100G-Infrastruktur. Denken Sie daran, bei der Berechnung Ihres tatsächlichen Verbindungsbudgets die Verluste an Anschlüssen zu berücksichtigen.

A: Das 12-Core MTP/MPO ist tatsächlich die vielseitigste und am weitesten verbreitete Konfiguration in Rechenzentren. Hier ist der Grund: Während 40G QSFP+ SR4 technisch gesehen nur 8 Fasern (4 Tx + 4 Rx) verwendet, ist der MTP-12-Anschluss das Industriestandardformat. Wenn Sie 8-Faser-Anwendungen mit einem 12-Faser-Kabel verwenden, sind die Fasern 1–4 für die Übertragung, 9–12 für den Empfang und 5–8 ungenutzt – genau so funktioniert die Pinbelegung. Das Schöne am 12-Kern ist, dass er sich perfekt auf 6 Duplex-LC-Verbindungen aufteilen lässt, was für Kassettenmodule und Patchpanels unglaublich praktisch ist. Für Anforderungen mit höherer Dichte wie 100G SR10 würden Sie 24-Faser-Bündel (zwei 12-Faser-Bündel) verwenden. Wir fertigen alle Konfigurationen – teilen Sie uns einfach Ihre spezifischen Anforderungen mit.

A: Das ist entscheidend, um es richtig zu machen! Männliche MTP-Stecker verfügen über zwei Ausrichtungsstifte; Buchsenleisten verfügen über entsprechende Führungslöcher. Die Regel ist einfach: Männchen paart sich immer mit Weibchen, niemals gleich-mit-gleich. Hier ist die praktische Anwendung: Die meisten Transceiver (QSFP+, QSFP28) verfügen über eingebaute männliche Schnittstellen, daher muss Ihr Patchkabel weiblich sein, um direkt mit dem Transceiver verbunden zu werden. Wenn Sie Stammkabel zwischen zwei Patchpanels verlegen, verwenden Sie normalerweise -auf-weibliche Kabel und die Adapter in den Panels stellen die männlichen Stifte zur Ausrichtung bereit. Wir fertigen beide Konfigurationen – geben Sie einfach bei der Bestellung an, was Sie benötigen. Wenn Sie sich nicht sicher sind, decken unsere Buchsen--auf-Kabel mit Typ-B-Polarität die meisten Standardanwendungen in Rechenzentren ab.

A: Für unsere 12-adrigen OM4 MTP/MPO-Kabel bieten wir zwei Qualitäten an. Die Spezifikationen unserer verlustarmen Multimode-Version entsprechen den typischen Spezifikationen<0.30dB and maximum <0.50dB insertion loss per mated pair. The standard grade runs typical <0.50dB and maximum <0.70dB. Return loss is ≥20dB for both. These numbers are per connector pair, so remember to add them up for your total link budget. With 40G/100G parallel optics, you've got multiple fiber paths, and every connector matters. We test every single cable with 3D interferometry before shipping and can provide individual test reports on request. For demanding applications, we recommend our low-loss option – the tighter tolerances really add up when you're daisy-chaining multiple connections.

A: Ja, für die MTP/MPO-Reinigung sind spezielle Werkzeuge erforderlich – versuchen Sie nicht, Ihren Standard-LC-Klickreiniger zu verwenden! Da 12 Faserendflächen in einer Ferrule verpackt sind, benötigen Sie einen Reiniger, der für das MT-Ferrulenformat entwickelt wurde. Wir empfehlen MTP-Reiniger im Kassetten- oder Rollentyp, die in einem einzigen Durchgang über alle Faserendflächen streichen. Vor jeder Paarung reinigen – das kann ich nicht genug betonen. Ein einziger Staubpartikel auf nur einer dieser 12 Fasern kann einen erheblichen Einfügungsverlust verursachen und möglicherweise Ihre gesamte 40G/100G-Verbindung beeinträchtigen. Behalten Sie die Staubschutzkappen immer auf, wenn die Kabel nicht angeschlossen sind. Zur Inspektion benötigen Sie ein Fasermikroskop mit einer MTP-Adapterspitze, um alle 12 Endflächen zu überprüfen. Vertrauen Sie mir, die Investition in die richtige Reinigungsausrüstung zahlt sich aus, da Probleme bei der Fehlerbehebung vermieden werden.
