MTP MPO Glasfaser-Patchkabel MM OM3

A: Tolle Frage – das kommt ständig vor! MPO (Multi-fiber Push On) ist der generische Industriestandard für Multi{1}faser-Steckverbinder, während MTP® eine Hochleistungsmarke ist, die von US Conec hergestellt wird. Stellen Sie sich das so vor: Alle MTP-Anschlüsse sind MPO-kompatibel, aber nicht alle MPO-Anschlüsse verfügen über die erweiterten Funktionen von MTP. Die MTP-Version bietet engere Toleranzen, abnehmbare Gehäuse für eine einfachere Neuterminierung und insgesamt eine bessere optische Leistung. Sie sind vollständig austauschbar und lassen sich miteinander kombinieren. Wenn Sie sie jedoch kombinieren, wird die Gesamtleistung der Verbindung durch den Stecker mit geringerer-Qualität eingeschränkt. Für geschäftskritische Rechenzentrumsanwendungen empfehlen wir MTP für die besten Ergebnisse.

A: Bei der Polarität geht es darum, sicherzustellen, dass Ihr Sender (Tx) mit dem Empfänger (Rx) am anderen Ende verbunden ist – machen Sie es falsch, erhalten Sie kein Signal. Hier ist die kurze Aufschlüsselung: Typ A ist „gerade{1}}durchgehend, mit der Taste-oben an einem Ende und der Taste-unten am anderen Ende. Typ B ist „umgekehrt“, wobei beide Enden nach oben zeigen und die Faserpositionen 1-zu-12 und 12 zu 1 umgedreht werden. Typ C ist „Pairs Flipped“, bei dem benachbarte Paare ihre Positionen tauschen. Bei den meisten 40G/100G-Paralleloptik-Implementierungen in Rechenzentren sehen wir, dass Typ B am häufigsten verwendet wird, da Sie damit an beiden Enden die gleichen Standard-A-zu-B-Duplex-Patchkabel verwenden können – was die Bestandsverwaltung vereinfacht. Wenn Sie sich nicht sicher sind, senden Sie uns Ihr Netzwerkdiagramm und wir helfen Ihnen, die richtige Polaritätskonfiguration herauszufinden.

A: Bei OM3-Multimode-Glasfaser mit 40GBASE-SR4- oder 100GBASE-SR4-Optik erreichen Sie eine maximale Reichweite von 100 Metern. Für 10GBASE-SR kann OM3 bis zu 300 Meter lang sein. Wenn Sie nun etwas mehr Reichweite benötigen – sagen wir 150 Meter für 40G/100G – sollten Sie auf OM4-Glasfaser umsteigen, die eine höhere Bandbreite bietet (4700 MHz·km gegenüber 2000 MHz·km für OM3). Die meisten Rechenzentrumsanwendungen passen problemlos in die Reichweite von OM3, da die Rack-zu-Rack-Abstände in der Regel deutlich unter 100 Metern liegen. Fazit: Für kostensensible Projekte mit kleineren Auflagen ist OM3 perfekt geeignet und spart Ihnen Geld.

A: Das ist von entscheidender Bedeutung – wenn Sie das Geschlecht falsch eingeben, werden entweder die Anschlüsse beschädigt oder es besteht überhaupt keine Verbindung. MTP-Stecker haben Ausrichtungsstifte; Buchsenstecker haben Führungslöcher, die diese Stifte aufnehmen. Hier ist die goldene Regel: Männchen paaren sich immer mit Weibchen, niemals gleich-mit-gleich. Die meisten Transceiver-Module (QSFP+, QSFP28) verfügen über eingebaute männliche Schnittstellen mit Stiften, daher muss Ihr Patchkabel weiblich sein. Beim Anschluss zweier weiblicher Hauptkabel über ein Adapterpanel übernimmt der Adapter selbst die Pinausrichtung. Wir fertigen unsere Kabel mit Präzisionsführungsstiften, die eine Faserausrichtung im Sub-Mikrometerbereich gewährleisten – so erreichen wir diese niedrigen Einfügedämpfungswerte.

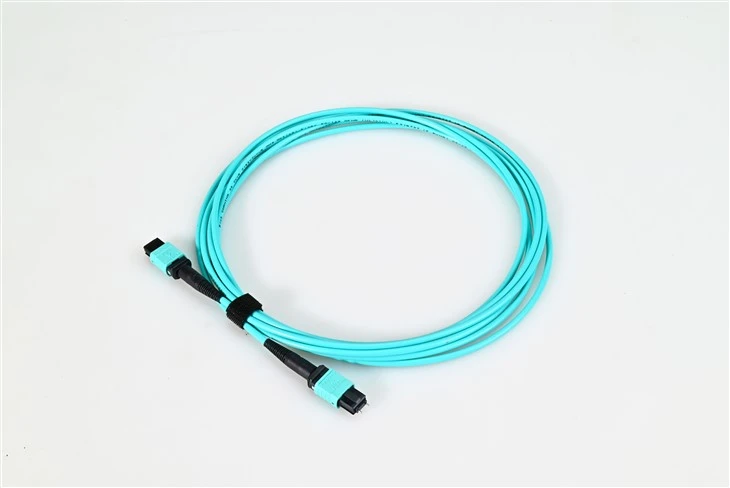

A: Aqua ist der TIA-598-Standardfarbcode für laseroptimierte OM3- und OM4-Multimode-Fasern – er ist nicht nur dekorativ! Wenn Sie in einem dichten Rechenzentrum mit Hunderten von Kabeln arbeiten, erkennen Sie an der blauen Jacke sofort, dass es sich um eine Multimode-Faser mit 50/125 Mikron handelt, die für VCSEL-Transceiver bei 850 nm entwickelt wurde. Sie werden es nicht versehentlich mit gelben Singlemode-Kabeln verwechseln. Einige Hersteller verwenden Erika Violet (einen etwas anderen Farbton) speziell für OM4, um sich von OM3 zu unterscheiden, obwohl sowohl Aqua als auch Violett akzeptabel sind. Unsere Steckertüllen sind außerdem nach Faseranzahl farblich gekennzeichnet: Grau für 8 Fasern, Schwarz für 12 Fasern und Rot für 24 Fasern – was die Installation und Fehlerbehebung erheblich beschleunigt.

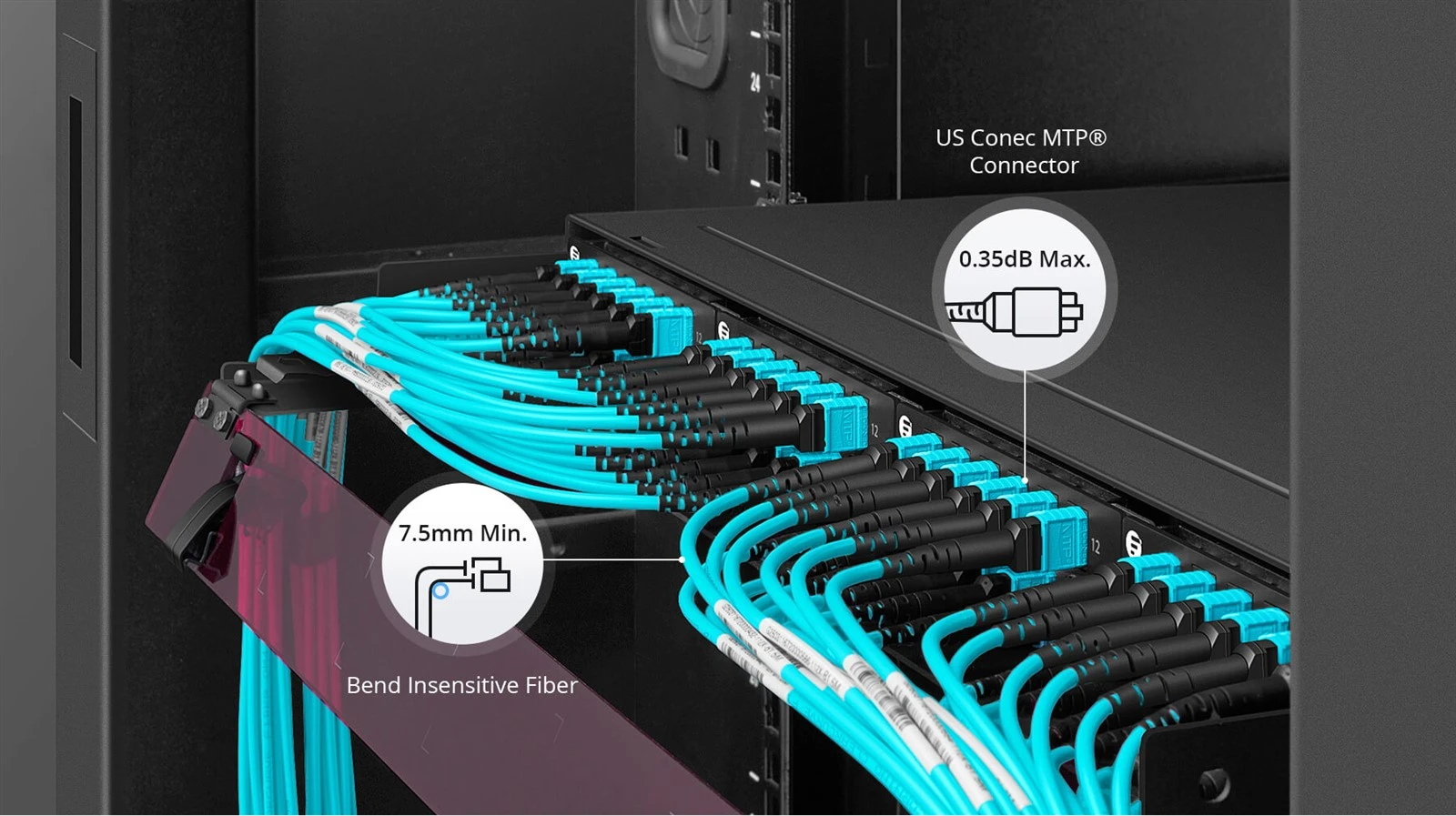

A: Unsere MTP/MPO OM3-Patchkabel sind für eine maximale Einfügungsdämpfung von weniger als oder gleich 0,50 dB mit Standard-Multimode-MT-Ferrulen spezifiziert, wir bieten jedoch auch verlustarme Versionen an, die typischerweise weniger als oder gleich 0,30 dB und maximal weniger als oder gleich 0,50 dB erreichen. Für wirklich anspruchsvolle Anwendungen erreichen unsere Elite-/Premium-Kabel typischerweise etwa 0,15 dB. Jedes von uns versendete Kabel wird einzeln getestet – wir verwenden 3D-Interferometrie, um die Aderendhülsengeometrie und die Endflächenqualität zu überprüfen. Die Rückflussdämpfung ist für Multimode größer oder gleich 20 dB. Diese Spezifikationen sind wichtig, wenn Sie Ihr Verbindungsbudget für 40G- oder 100G-Verbindungen berechnen. Jedes Zehntel dB zählt über mehrere Patchpunkte hinweg. Wir stellen zu jeder Charge Testberichte zur Verfügung, wenn Sie eine Dokumentation für Ihre Unterlagen benötigen.

A: Keineswegs übertrieben – eigentlich ist es eine kluge Investition. OM3-Glasfaser mit MTP/MPO-Anschlüssen unterstützt 10GBASE-SR bis zu 300 Meter problemlos. Das Schöne daran ist, dass Sie eine Infrastruktur aufbauen, die für 40G und 100G bereit ist, wenn Sie ein Upgrade benötigen – eine Neuverkabelung ist nicht erforderlich. Viele unserer Kunden setzen heute OM3-MTP-Trunk-Kabel für 10G ein und tauschen die Transceiver später einfach aus, um auf höhere Geschwindigkeiten umzusteigen. Der 12{16}Faser-MTP-Anschluss funktioniert perfekt mit 10G SFP+ über Breakout-Kassetten (MTP bis 6×LC-Duplex) und bietet Ihnen die Dichtevorteile einer Mehrfaserverkabelung auch bei niedrigeren Geschwindigkeiten. Es geht darum, Ihre Investition zukunftssicher zu machen.

A: Sie haben Recht, dass für die MTP-Reinigung spezielle Werkzeuge erforderlich sind – Sie können nicht einfach einen Standard-LC-Klickreiniger verwenden. Wir empfehlen MTP--spezifische Rollenreiniger- oder Kassettenreiniger für Mehrfaser-Ferrulen. Die Reinigungsbewegung sollte in einem einzigen Durchgang über alle 12 (oder 24) Faserendflächen erfolgen. Reinigen Sie vor jedem Stecken beide Steckverbinder – selbst ein einziger Staubpartikel auf einer Faser kann einen Verlust von mehr als 1 dB verursachen und Ihr Verbindungsbudget sprengen. Lassen Sie die Staubschutzkappen auf, wenn der Stecker nicht eingesteckt ist. Für die Inspektion benötigen Sie ein Mikroskop mit einer MTP-Adapterspitze. Wir legen jedem Kabel Staubkappen bei und vertrauen Sie mir, verwenden Sie sie. Die wenigen Sekunden, die für die Reinigung aufgewendet werden, ersparen später Stunden der Fehlerbehebung.
