Was ist ein Glasfaserstecker?
Ein Glasfaserstecker ist ein Gerät, das lösbare (bewegliche) Verbindungen zwischen Glasfasern ermöglicht. Es verbindet die beiden Endflächen der Glasfasern präzise, um die Kopplung der optischen Energieausgabe von der Sendefaser an die Empfangsfaser zu maximieren und die Auswirkungen auf das System durch seinen Eingriff in die optische Verbindung zu minimieren. Dies ist die Grundvoraussetzung für Glasfaserstecker. Glasfaseranschlüsse beeinträchtigen in gewissem Maße die Zuverlässigkeit und Leistung optischer Übertragungssysteme.

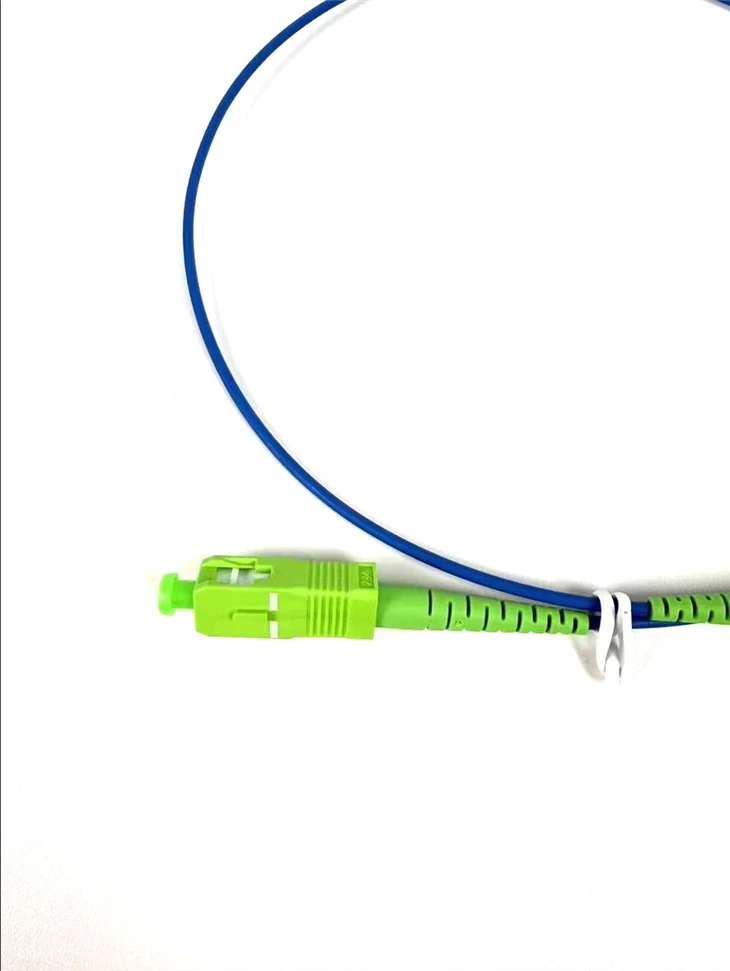

Glasfaserstecker vom Typ SCist ein Glasfaserstecker, der von der NTT Corporation in Japan entwickelt wurde. Sein Gehäuse ist rechteckig und die Baumaße der verwendeten Bolzen und Kupplungshülsen entsprechen exakt denen des FC-Typs. Die Stirnflächen der Stifte werden häufig mit poliertPC- oder APC-Schleifmethoden; Bei der Befestigungsmethode handelt es sich um eine steckbare Stiftverriegelung, die keine Drehung erfordert. Dieser Steckverbindertyp ist kostengünstig, lässt sich leicht ein- und ausstecken, weist geringe Schwankungen der Einfügungsdämpfung, eine hohe Druckfestigkeit und eine hohe Installationsdichte auf.
ST- und SC-Schnittstellen sind zwei Arten von Glasfaseranschlüssen. Bei 10Base-F-Verbindungen sind die Anschlüsse normalerweise vom Typ ST, während bei 100Base-FX die Anschlüsse meist vom Typ SC sind. Der Kern des ST-Steckers liegt frei, während der Kern des SC-Steckers innerhalb der Verbindung liegt.
Strukturelle Merkmale und Leistungsindikatoren verschiedener aktiver Singlemode-Glasfaser-Steckverbinder
| Strukturelle Merkmale und Leistungsindikatoren verschiedener aktiver Singlemode-Glasfaser-Steckverbinder | ||||||
| Typ | FC/PC | FC/APC | SC/PC | SC/APC | ST/PC | |
| Struktur und Eigenschaften | Endflächenform | Konvexe Kugeloberfläche | 8 Grad Neigung | Konvexe Kugeloberfläche | 8 Grad Neigung | Konvexe Kugeloberfläche |
| Verbindungsmethode | Faden | Faden | Axiales Einsetzen und Entfernen | Axiales Einsetzen und Entfernen | Schnapp | |
| Steckerform | runden | runden | Rechteck | Rechteck | runden | |
| Leistungsindikatoren | durchschnittlicher Trägheitsverlust | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,3 | Kleiner oder gleich 0,3 | Kleiner oder gleich 0,2 |
| maximale Einfügungsdämpfung | 0.3 | 0.5 | 0.5 | 0.5 | 0.3 | |
| Wiederholbarkeit | Kleiner oder gleich ±0,1 | Kleiner oder gleich ±0,1 | Kleiner oder gleich ±0,1 | Kleiner oder gleich ±0,1 | Kleiner oder gleich ±0,1 | |
| Austauschbarkeit | Kleiner oder gleich ±0,1 | Kleiner oder gleich ±0,1 | Kleiner oder gleich ±0,1 | Kleiner oder gleich ±0,1 | Kleiner oder gleich ±0,1 | |
| Rückflussverlust | Größer oder gleich 40 | Größer oder gleich 60 | Größer oder gleich 40 | Größer oder gleich 60 | Größer oder gleich 40 | |
| Einführ- und Entnahmezeit | Größer oder gleich 1000 | Größer oder gleich 1000 | Größer oder gleich 1000 | Größer oder gleich 1000 | Größer oder gleich 1000 | |
| Temperaturbereich für den Einsatz | '-40~80 | '-40~80 | '-40~80 | '-40~80 | '-40~80 | |
Anwendungen
Patchpanel-Verkabelung mit hoher -Dichte
Die ultrakurze Länge von 0,5{{1}Metern minimiert Kabeldurchhang in Umgebungen mit hoher Dichte und reduziert so Staus in Geräteschränken und Patchbereichen.
FTTH-Anschlusskastenanschlüsse
Ideal für den Anschluss von ONT-Geräten an Glasfaserrosetten und Wandsteckdosen bei räumlich begrenzten FTTH-Inneninstallationen.
ODF-internes Kurzstrecken-Patching
Wird häufig in optischen Verteilerrahmen für organisierte, übersichtliche Verbindungen zwischen benachbarten Modulen, Splittern und Adaptern verwendet.
Kompakte Telekommunikationsgehäuse
Geeignet für kleine Anschlusskästen, Wandschränke und kompakte Gehäuse, bei denen längere Kabel unnötig viel Volumen erzeugen würden.
Links zu Prüfständen und Laborgeräten
Bietet eine kurze, konsistente Jumper-Option für optische Testaufbauten und Referenzgeräteverbindungen.
FAQ

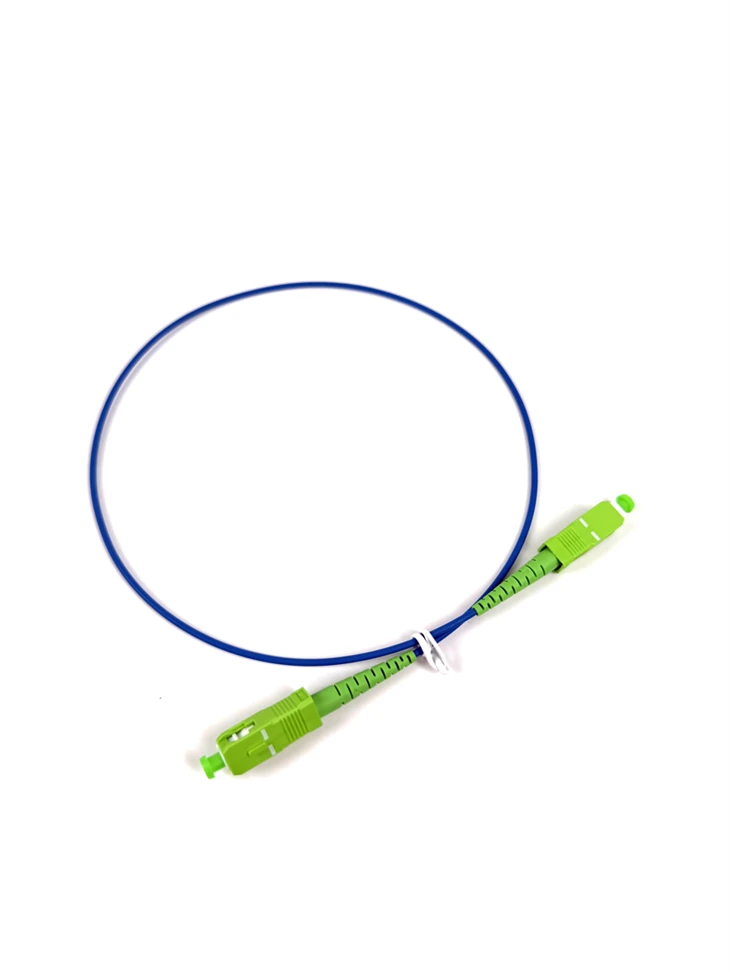

F: Welche Rückflussdämpfung bietet dieses SC/APC-Patchkabel?
A: Größer oder gleich 60 dB Rückflussdämpfung, wie in der Produktleistungstabelle angegeben.
F: Wie hoch ist die Einfügungsdämpfung?
F: Was bedeutet eine um 8 Grad abgewinkelte Endfläche?
A: SC/APC-Stecker verfügen über eine 8-Grad-Winkelpolitur, die reflektiertes Licht vom Faserkern wegleitet und so die Rückreflexion reduziert.
F: Für wie viele Steckzyklen ist der Steckverbinder ausgelegt?
A: Mehr als oder gleich 1000 Einführ- und Entnahmezyklen bei gleichzeitig stabiler optischer Leistung.
F: Warum ein 0,5-Meter langes ultrakurzes Patchkabel wählen?
A: Ultra{0}kurze Patchkabel reduzieren Kabelsalat, vereinfachen die Verwaltung in Bereichen mit hoher{1}}Dichte und minimieren überschüssiges Kabel in kompakten Räumen.
F: Was ist der Betriebstemperaturbereich?
A: -40 Grad bis +80 Grad.
F: Welche Mantel- und Durchmesseroptionen sind verfügbar?
A: Jacken: PVC, LSZH, OFNP. Durchmesser: 3,0 mm, 2,0 mm, 0,9 mm.
