Was ist ein SC-LC-Patchkabel?
Das SC-LC-Glasfaser-Patchkabel ist ein kleines, kompaktes Patchkabel, das in vielen Anwendungen sehr beliebt ist. Zu diesen Netzwerklösungen gehören Telekommunikationsnetzwerke, LANs, Datenverarbeitungsnetzwerke, Geräteabschlüsse und Räumlichkeitenverteilungen. SC-LC-Patchkabel sind für die Bereitstellung schneller Ethernet-Lösungen in Gigabit-Anwendungen und ATM-Anwendungen mit geringerem Platzbedarf konzipiert.
Spezifikation
| Parameter | Einheit | FC-, SC-, LC-/Panzerfaser-Patchkabel | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Einfügedämpfung (typisch) | dB | Kleiner oder gleich 0,3 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,3 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,3 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,3 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,3 | Kleiner oder gleich 0,3 |
| Rückflussverlust | dB | Größer oder gleich 45 | Größer oder gleich 50 | Größer oder gleich 60 | Größer oder gleich 30 | Größer oder gleich 45 | Größer oder gleich 50 | Größer oder gleich 30 | Größer oder gleich 45 | Größer oder gleich 50 | Größer oder gleich 35 | Größer oder gleich 55 | Größer oder gleich 75 |
| Betriebswellenlänge | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Austauschbarkeit | dB | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | ||||||||
| Vibration | dB | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | ||||||||
| Betriebstemperatur | Grad | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Lagertemperatur | Grad | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kabeldurchmesser | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

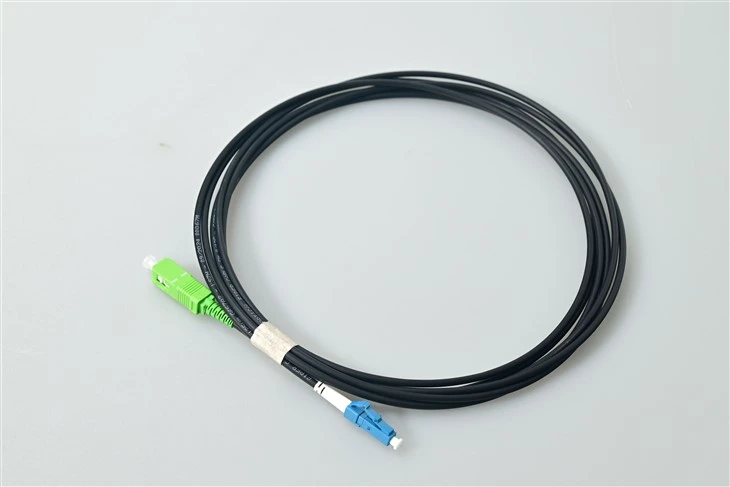

SC/APC-zu-LC/UPC-Glasfaser-Patchkabel
APC-zu-Hybriddesign
Die 8-Grad-Winkelpolitur von SC/APC sorgt für eine Rückflussdämpfung von mindestens 60 dB. Die LC/UPC-Kalottenpolitur sorgt für mehr als oder gleich 50 dB. Ein Kabel verbindet beide Schnittstellentypen - grüner Körper kennzeichnet APC, blau identifiziert UPC.
Kleiner Formfaktor, LC-Verbindung mit hoher -Dichte
Die 1,25-mm-LC-Ferrule ist halb so groß wie die 2,5-mm-SC-Ferrule - und verdoppelt die Portdichte in SFP/SFP+/QSFP-Transceivern. RJ--Verriegelung für schnelles Stecken-und-Ziehen.

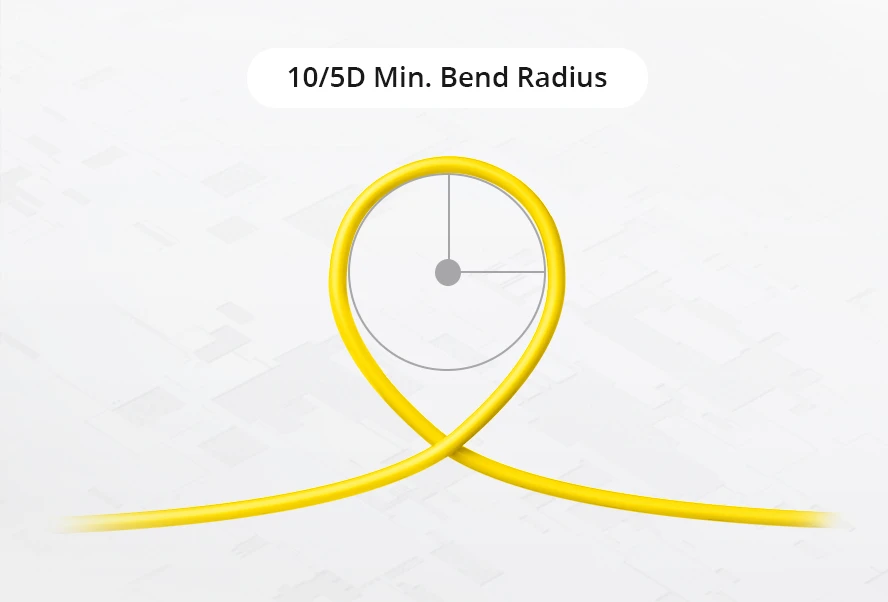

G.657.A1 Bend-Unempfindliche Faser
Mindestbiegeradius von 10 mm für enge Verlegung in Patchfeldern und Unterbodenverkabelungen. Abwärtskompatibel mit G.652.D. Unterstützt bis zu 40 km bei 1550 nm.
Anwendungslösungen
Typische Einsatzszenarien für dieses SC-zu-LC-Singlemode-Glasfaser-Patchkabel.
FTTH/GPON-Zugangsnetzwerk
Verbindet SC/APC OLT-Ports mit LC/UPC ONT-Geräten am ODF. DerSPS-Splitterim Verteilungspfad nutzt auch SC/APC-Schnittstellen.
Data Center Cross-Connect
Patcht SC/APC-Glasfaserverteilerfelder direkt an LC/UPC-SFP+-Transceiver in ToR-Switches. Unterstützt 10GbE, 25GbE und 100GbE.

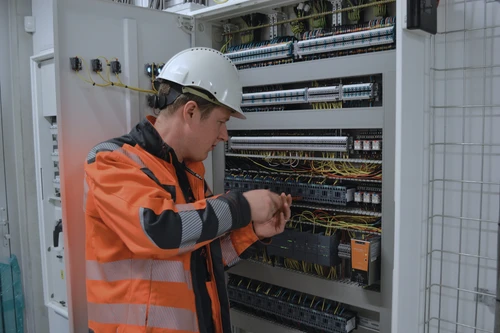

CATV/RF über Glasfaser
Die APC-Endfläche verhindert CSO/CTB-Verzerrungen bei analogen Videos. Wird zwischen Kopfstellensendern und optischen Knoten in HFC-Netzwerken verwendet.

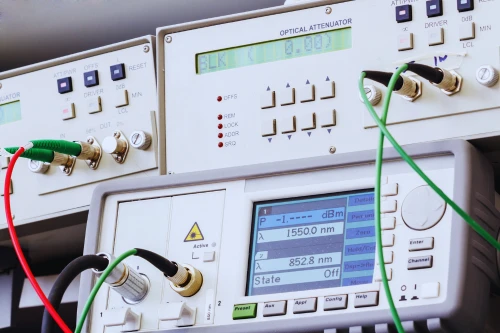

Telekommunikationstests und -messungen
Referenz--Testkabel für den Anschluss von LC/UPC-OTDR-Testanschlüssen an SC/APC-Verteilerrahmen in Zentralbüros.
Unternehmens-LAN-Migration
Überbrückt veraltete, SC-terminierte strukturierte Verkabelungen mit neuen LC-basierten Switches und Routern ohne erneute-Terminierung.

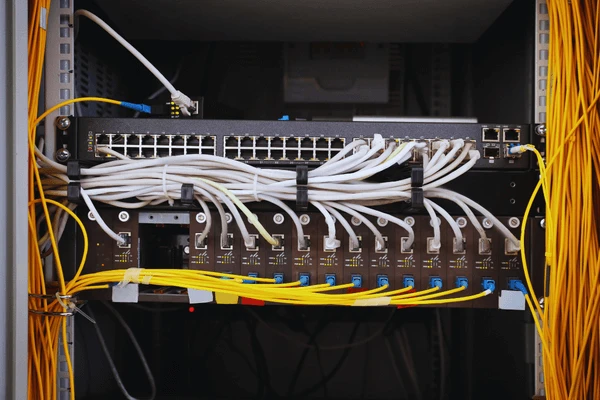

WDM-Multiplexsysteme
Verbindet SC/APC-Mux/Demux-Ports mit LC/UPC-Transpondern in CWDM- und DWDM-Bereitstellungen.
Produktbeschreibung
Jedes Glasfaser-Patchkabel wird zu 100 % auf Einfügedämpfung und Rückflussdämpfung bei 1310/1550 nm getestet. Zirkonoxid-Keramik-Ferrulen bieten eine Austauschbarkeit von weniger als oder gleich 0,2 dB bei mehr als oder gleich 1.000 Steckzyklen. Nach ISO 9001:2015 zertifizierte Einrichtung. Telcordia GR-326, IEC 61300, RoHS, REACH-konform. OFNR- und LSZH-Manteloptionen. Kabeldurchmesser φ0,9 / φ2,0 / φ3,0 mm. Kundenspezifische Längen von 0,3 m–100 m verfügbar.
Produktbeschreibung
F: Was ist der Unterschied zwischen APC und UPC bei einem Glasfaser-Patchkabel?
A: APC hat eine um 8 Grad abgewinkelte Endfläche (größer oder gleich 60 dB Rückflussdämpfung), UPC hat eine kuppelförmige Endfläche (größer oder gleich 50 dB). GPON- und CATV-Systeme erfordern APC auf der Verteilungsseite; Geräteports wie SFP-Transceiver verwenden UPC. Grüner Anschluss=APC, blauer=UPC.
F: Kann ich einen APC-Stecker an einen UPC-Adapter anschließen?
A: No. Mismatched polish creates an air gap causing >3 dB Verlust und Ferrulenschaden. Verbinden Sie immer APC mit APC, UPC mit UPC. Der abgewinkelte Schlüsselschlitz anSC/APC-Adapterverhindert die meisten versehentlichen Kreuzungen-.
F: Welche Geschwindigkeiten und Distanzen werden unterstützt?
A: 100 Mbit/s bis 100 GbE. Bis zu 10 km bei 1310 nm, 40 km bei 1550 nm. Die tatsächliche Reichweite hängt vom optischen Budget des Transceivers und dem gesamten Verbindungsverlust ab.
F: Was ist der Unterschied zwischen einem Patchkabel und einemFaserzopf?
A: Ein Patchkabel verfügt an beiden Enden über Anschlüsse für den Plug{0}}and{1}}-Einsatz. Ein Pigtail verfügt über einen Stecker und ein blankes Faserende zum Fusionsspleißen mit Stammkabeln.
F: Kann ich Sonderlängen oder Duplex-Versionen bestellen?
A: Ja. Kundenspezifisch 0,3 m–100 m, Lieferzeit 3–5 Tage. Duplex-, gepanzerte und LSZH-Versionen verfügbar. Wir machen auch12-Kern SC/APC zu LC/UPCfür höhere Anforderungen an die Faserzahl.
