Technische Spezifikationen – LC-auf-FC-OM3-Duplex-Glasfaser-Patchkabel
| Parameter | Spezifikation | Parameter | Spezifikation |
|---|---|---|---|
| Steckertyp | LC UPC zu FC UPC | Fasertyp | OM3 Multimode 50/125μm |
| Faserqualität | Laser-Optimiert 50 μm | Wellenlänge | 850 nm / 1300 nm |
| Einfügedämpfung | Weniger als oder gleich 0,3 dB (typisch 0,2 dB) | Rückflussverlust | Größer oder gleich 20 dB |
| Faseranzahl | Duplex (2 Fasern) | Kabeldurchmesser | 2,0 mm dicht-Gepuffert |
| Kabelmantel | LSZH (Low Smoke Zero Halogen) | Jackenfarbe | Aqua (OM3-Standard) |
| Max. Datenrate | 10 Gbit/s bei 300 m | Ferrulenmaterial | Präzisions-Zirkonoxid-Keramik |
| Min. Biegeradius | 30 mm (beladen) / 15 mm (unbeladen) | Zugfestigkeit | Größer oder gleich 100 N |
| Betriebstemp. | -20 Grad bis +70 Grad | Lagertemp. | -40 Grad bis +80 Grad |
| Verfügbare Längen | 1 m, 2 m, 3 m, 5 m, 10 m, benutzerdefiniert | Einhaltung | RoHS, CE, ISO 11801 |
Was ist ein LC-auf-FC-OM3-Multimode-Duplex-Patchkabel?

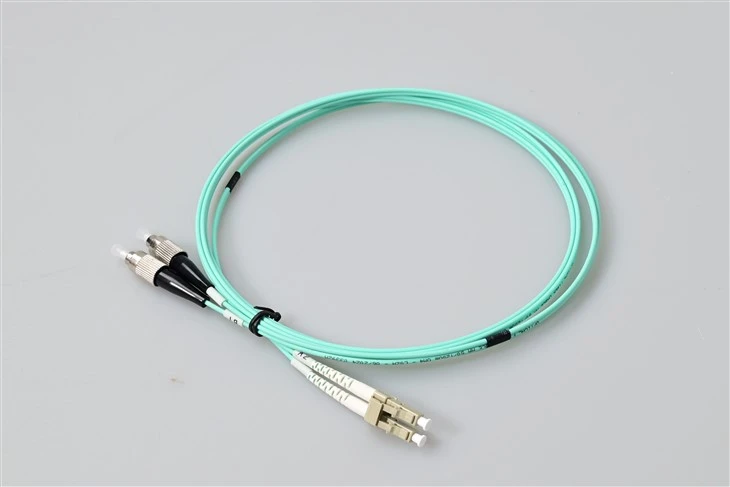

DerLC-auf-FC-OM3-Multimode-Duplex-Patchkabelist ein Hybrid-Glasfaser-Jumper, der speziell für die Verbindung von Geräten mit unterschiedlichen Anschlussschnittstellen entwickelt wurde. Mit einem LC-UPC-Stecker an einem Ende und einem FC-UPC-Stecker am anderen Ende ermöglicht dieses Kabel eine nahtlose Kommunikation zwischen modernen Netzwerkgeräten mit LC-Ports und älteren Systemen mit FC-Schnittstellen.
Im Gegensatz zu Standard-LC-LC- oder FC-FC-Patchkabeln, die identische Anschlüsse verbinden, spielt dieses LC-FC-Hybridkabel eine entscheidende Rolle in Infrastrukturumgebungen mit gemischten Glasfasern. Rechenzentren und Telekommunikationseinrichtungen betreiben häufig Geräte verschiedener Generationen. {{4}Neuere Switches und Transceiver verwenden typischerweise kompakte LC-Anschlüsse für eine höhere Portdichte, während ältere Testinstrumente, DWDM-Systeme und Telekommunikationsgeräte der Carrier-Klasse immer noch auf robuste FC-Gewindeanschlüsse angewiesen sind.
Warum sollten Sie sich für diesen Hybrid-LC-FC-Multimode-Glasfaser-Jumper entscheiden?
Der OM3-Laser-optimierter 50/125-μm-Faserkernunterstützt 10-Gigabit-Ethernet-Übertragung bis zu 300 Meter bei einer Wellenlänge von 850 nm und eignet sich daher für gebäudeinterne Backbone-Verbindungen und Rechenzentrumsverbindungen mit kurzer{4}Reichweite. Der aqua-farbene LSZH-Mantel erfüllt die Brandschutzanforderungen für die Installation in Innenräumen und setzt im Brandfall nur minimalen Rauch und keine giftigen Halogengase frei-unverzichtbar für geschlossene Serverräume und Kabeltrassen.
Jedes Kabel wird vor dem Versand einer 100%igen optischen Prüfung unterzogen. Die präzisionspolierten Zirkonoxid-Keramikferrulen an den LC- und FC-Enden sorgen für eine gleichmäßige LeistungEinfügedämpfungunter 0,3 dB und gewährleistet so eine zuverlässige Signalintegrität in Ihrem gesamten Glasfasernetzwerk.
LC-Stecker vs. FC-Stecker: Den Schnittstellenunterschied verstehen
DerLC (Lucent Connector) verwendet eine kompakte 1,25-mm-Ferrule mit einem Push-{1}}Pull-VerriegelungsmechanismusDies ermöglicht Bereitstellungen mit hoher-Dichte-doppelter Portanzahl im Vergleich zu SC-Anschlüssen im gleichen Panel-Bereich. Es ist zur dominierenden Schnittstelle für gewordenSFP/SFP+-Transceiverund moderne Netzwerk-Switches.
DerFC (Ferrule Connector) verfügt über eine 2,5-mm-Ferrule mit einer Schraubkupplung mit Gewinde-. Obwohl sie bei Neuinstallationen weniger verbreitet sind, sind FC-Steckverbinder aufgrund ihrer sicheren mechanischen Verbindung und Vibrationsfestigkeit nach wie vor in Präzisionsmessgeräten, optischen Testinstrumenten und älteren Telekommunikationsinfrastrukturen weit verbreitet.
Dieses LC-zu-FC-Patchkabel macht beim Anschluss dieser beiden Schnittstellentypen den Bedarf an zusätzlichen Adaptern oder Konvertierungsmodulen überflüssig, was die Kabelverwaltung vereinfacht und potenzielle Fehlerquellen in Ihrem Netzwerk reduziert.
Anwendungen – Wo LC-zu-FC-OM3-Duplexkabel hervorragende Leistungen erbringen
Dieses LC-UPC-auf-FC-UPC-OM3-Duplex-Hybrid-Patchkabel wurde speziell{1}für eine Aufgabe entwickelt, die die meisten Standard-LC-LC-Jumper nicht erfüllen können: die Verbindung moderner LC--terminierter Schalter, Transceiver und Patchpanels mit älteren FC-terminierten Testgeräten, Rundfunkgeräten und ODF-Schränken vor{6}}2010 - und übersteht gleichzeitig die engen 90-Grad-Bögen, die strukturierte Kabelkanäle erfordern. Die Kombination aus einem gemischten -Steckerabschluss und einer biegeunempfindlichen G657A1-Faser unterscheidet diesen Jumper von einem gewöhnlichen LC-FC-Patchkabel.
Legacy-FC-Ausrüstung → Modernes LC-Netzwerk-Upgrade
In älteren Telekommunikations-Zentralbüros und Sende-{0}}Kontrollräumen werden vorhandene Glasfaser-Eingangstafeln immer noch an FC-Schotten abgeschlossen. Mit dem biegeunempfindlichen LC-FC OM3-Kabel können Sie einen neu-gebauten LC SFP+-Switch direkt in den alten FC ODF verlegen, ohne das eingehende Feldkabel erneut zu terminieren -, wodurch Investitionskosten gespart und eine Dienstunterbrechung vermieden wird.
Jumper für Test- und Messlabore
OTDRs, optische Lichtquellen und Referenzleistungsmessgeräte von EXFO, JDSU, Yokogawa und Anritsu werden am häufigsten mit FC/PC-Schotten geliefert, während das zu testende Gerät LC verwendet. Ein 50/125 OM3 LC-FC-Duplex-Jumper ist das Standard-Laboradapterkabel, das zur Überbrückung dieser beiden Schnittstellen während der 10G-Multimode-Link-Zertifizierung verwendet wird.
Enge -Radiusführung in Kabelrinnen und Eckbögen
Die G657A1-Faser hält den Makrobiegeverlust bei einem Radius von 10 mm unter 0,1 dB, im Vergleich zu etwa 1–2 dB bei der älteren G652D-Faser bei derselben Biegung. Das ist bei strukturierter Verkabelung wichtig: Das G657A1 LC-FC OM3 2.0mm-Patchkabel kann in 1U-Horizontalmanagern, um Eckpfosten und durch geschlitzte Kabelrinnen verlegt werden, ohne dass pro Biegung ein Nachteil entsteht, der ein 10G-Margenbudget sprengen würde.
10G-Multimode-Backbone für den Innenbereich mit Brandschutzverpflichtung
LSZH-Jacken geben beim Verbrennen nahezu keinen halogenierten Rauch ab, weshalb um sie herum IEC 60332-1, EN 50575 Cca und IEC 60754 geschrieben sind. Das flammhemmende LSZH-LC-auf-FC-OM3-Kabel ist die richtige Spezifikation für Krankenhäuser, unterirdische U-Bahn-Stationen, Rechenzentren und Bürohochhäuser, in denen Grenzwerte für die Rauchtoxizität gelten.
CATV-Kopfstellen und Rundfunkübertragung
Ältere CATV-Kopfstellenempfänger und SDI--über-Glasfaser-Extender behalten die Schraubverbindung-der FC-Anschlüsse bei, da die Gewindekupplung Vibrationen besser standhält als Push-LC. Das LC-FC 10G-Multimode-Patchkabel überträgt das Signal von einem modernen LC-terminierten Glasfaseraggregator in diesen vibrationsempfindlichen Legacy-FC-Port.
FTTX Central Office Cross-Verbindungen
ODFs der Carrier--Klasse stellen häufig FC/PC auf der Leitungsseite und LC auf der Geräteseite bereit. Ein herkömmliches -FC-zu--Konvertierungskabel mit G657A1-Kern ist das standardmäßige Cross-{7}}Connect-Asset, das in großen Mengen für jeden neuen PON-Aggregationsschacht gekauft wird.
Großbestellungen von Lieferanten für Schaltanlagenbauer und Integratoren
Systemintegratoren, die vorverdrahtete Patchpanels bauen, spezifizieren den Hersteller von LC-zu-FC-OM3-Duplexkabeln anhand der Biegeradiusleistung und der LSZH-Zertifikate -, nicht nur anhand des Stückpreises. Die Mindestbestellmenge für Großbestellungen beträgt 100 Stück pro Länge-SKU, wobei die Konsolidierung gemischter-Längen auf derselben Bestellung unterstützt wird.
Häufig gestellte Fragen – LC-auf-FC-OM3-Glasfaser-Patchkabel
F1: Warum ein Hybrid-LC-zu-FC OM3-Patchkabel anstelle von zwei separaten LC-LC- und FC-FC-Jumpern wählen?
A: Ein Hybrid-Jumper entfernt ein passendes-Paar aus dem optischen Pfad und spart so etwa 0,3 dB Einfügedämpfung und einen potenziellen Schmutzeintrittspunkt ein. Bei einem knappen 10G-Multimode-Verbindungsbudget ist dies wichtig -, weshalb das LC-UPC-zu-FC-UPC-OM3-Hybridkabel einer Daisy-Chain aus zwei Jumpern und einem LC-FC-Adapter vorzuziehen ist.
F2: Was bewirkt die biegeunempfindliche Faser G657A1 eigentlich bei einem Biegeradius von 10 mm?
A: Standard-G652D-Fasern verlieren etwa 1–2 dB pro Windung, wenn sie auf 10 mm gebogen werden. Die G657A1-Faser hält diesen Verlust unter 0,1 dB. In der Praxis kann das G657A1 LC-FC OM3 2.0mm-Patchkabel ohne messbare Signalverschlechterung um einen Eckpfosten oder in einem Kabelfinger verlegt werden -, was eine ältere Glasfaserkonstruktion nicht kann.
F3: Ist der 2,0-mm-LSZH-Mantel für Plenum- oder Steigleitungsinstallationen geeignet?
A: LSZH ist die europäische und internationale raucharme-Null-Halogenklasse (IEC 60332-1 / EN 50575 Cca). Es wird für allgemeine Innen-, Steigleitungs- und Kabeltrassenverläufe akzeptiert, entspricht jedoch NICHT der nordamerikanischen OFNP-Plenumbewertung. Wenn Ihr Projekt ausdrücklich OFNP unter NEC erfordert, fordern Sie die OFNP-ummantelte Variante dieses LC-FC OM3-Duplex-Jumpers an.
F4: Unterstützt dieses LC-UPC-auf-FC-UPC-OM3-Patchkabel 10G-Ethernet bei voller Multimode-Reichweite von 300 m?
A: Ja. Die laseroptimierte OM3 50/125--Faser ist für 10GBASE-SR bis zu 300 m ausgelegt. Da die Einfügungsdämpfung von weniger als oder gleich 0,3 dB bei diesem LC-FC 10G-Multimode-Kabel ausreichend Spielraum am Steckerpaar lässt, ist die volle Reichweite von 300 m erreichbar -, sofern die Downstream-Verbindung ebenfalls OM3 oder besser ist.
F5: Warum sollte für einen neuen Multimode-Build OM3 anstelle von OM1 oder OM2 angegeben werden?
A: OM1 (62,5/125) erreicht sein Maximum bei 33 m für 10GBASE-SR; OM2 (50/125) erreicht bei 10G nur 82 m. OM3 erweitert das auf 300 m. Für jede neue 10G-fähige Installation ist der 50/125 OM3 LC-FC-Duplex-Jumper die Mindestspezifikation, die die Verbindung zukunftssicher- macht. Wenn Ihr Projekt später auf 40G oder 100G skaliert werden kann, sehen Sie sich unsere anDetaillierter Leistungsvergleich zwischen OM3 und OM4 Multimode-Fasernum festzustellen, ob sich ein Upgrade auf OM4 zum Zeitpunkt der Installation lohnt.
F6: Kann die UPC-Lackierung dieses Kabels bei einer Großbestellung gegen APC ausgetauscht werden?
A: UPC vs. APC ist eine werkseitige -Auswahl und kann vor Ort nicht konvertiert werden. Bei Großbestellungen produzieren wir LC-APC-/FC-APC-Varianten als separate SKUs -. Beachten Sie jedoch, dass die APC-Endflächen -grün-bootcodiert sind und normalerweise im PON/FTTH-Singlemode und nicht im OM3-Multimode verwendet werden. Für 10G-Multimode-Verbindungen ist LC UPC zu FC UPC die richtige polnische Paarung. Eine vollständige Aufschlüsselung darüber, wie sich PC-, UPC- und APC-Endflächengeometrien in der Rückflussdämpfungsleistung unterscheiden, finden Sie in unseremLeitfaden zum Polieren von Glasfasersteckern, der PC-, UPC- und APC-Spezifikationen abdeckt.
F7: Wie hoch ist die Mindestbestellmenge und die typische Lieferzeit für eine LC-FC OM3-Duplex-Lieferantenbestellung?
A: Die Mindestbestellmenge beträgt 100 Stück pro Länge-SKU für Lagerkonfigurationen. Die Vorlaufzeit beträgt 3–5 Arbeitstage für Standard-LSZH-2,0-mm-Aqua-Baugruppen und 7–12 Arbeitstage für Großhandelschargen von LC-zu-FC-OM3-Patchkabeln mit kundenspezifischen Jacken oder kundenspezifischen Längen. Pro Projekt werden Behälter mit 5,000+ Stücken angeboten.
F8: Wie sollten die Endflächen von LC UPC und FC UPC vor dem Einsetzen gereinigt werden?
A: Verwenden Sie vor jedem Zusammenstecken an beiden Enden einen Faserreiniger vom Typ Spule-. Bei der Feldinspektion überprüft ein 200×/400× Videofaser-Oszilloskop die Stirnseite anhand der Pass/Fail-Kriterien der IEC 61300-3{8}}35. Das Staubschutz-des biegeunempfindlichen LC-FC OM3-Kabels zwischen den Verwendungen ist obligatorisch – Schmutz ist die häufigste Ursache für Verbindungsrandausfälle bei einer Hybridbaugruppe.
F9: Wird die Zirkonoxidhülse der Güteklasse A mit einem Werkstestbericht geliefert?
A: Ja. Jede Einheit wird zu 100 % interferometrisch-auf Scheitelpunktversatz, Krümmungsradius und Faserunterschnitt sowie Einfügungs--Verlust/Rückfluss-Verlust bei 1310 nm und 1550 nm getestet. Einzelne seriennummerierte Testberichte sind bei Großhandelsbestellungen für LC-FC OM3 Duplex ohne zusätzliche Kosten erhältlich.
F10: Kann die Kabellänge für ein bestimmtes Projekt angepasst werden?
A: Sonderlängen von 0,5 m bis 300 m werden auf Bestellung gefertigt. Bei Großbestellungen mit unterschiedlichen Längen (0,5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 20 m) auf derselben Bestellung kann der Lieferant von LC-UPC-auf-FC-UPC-OM3-Duplex-Patchkabeln alle Zuschnitte in einer Lieferung zusammenfassen, um die Fracht zu reduzieren.
F11: Ist dieses Kabel für den direkten -vergrabenen Einsatz im Freien geeignet?
A: Nein. Die 2,0 mm starke LSZH-Dichtungskonstruktion ist für Innen-/Gebäudeanwendungen konzipiert. Für direkte-Erdverlegungen im Freien benötigen Sie ein gepanzertes oder gelgefülltes-Außenkabel, das an einen ODF angeschlossen ist, und diesen Innen-Jumper, der an der ODF-Patchseite angeschlossen ist.
F12: Welche Grenzwerte für die Betriebsumgebung sollte ich beachten?
A: Die Betriebstemperatur beträgt −20 bis +70 Grad, die Lagertemperatur −40 bis +80 Grad. Dies gilt für Datenzentren in Innenräumen, Telekommunikationsräume und klimatisierte Sendeumgebungen. Für kältere, unbeheizte Außenunterstände geben Sie anstelle dieses LC-FC OM3 LSZH-Patchkabels die Variante mit industrieller Temperatur an.
