Leitfaden für MPO-12-Glasfaserkabel: Verwendung, Polarität, MPO-8 vs. LC

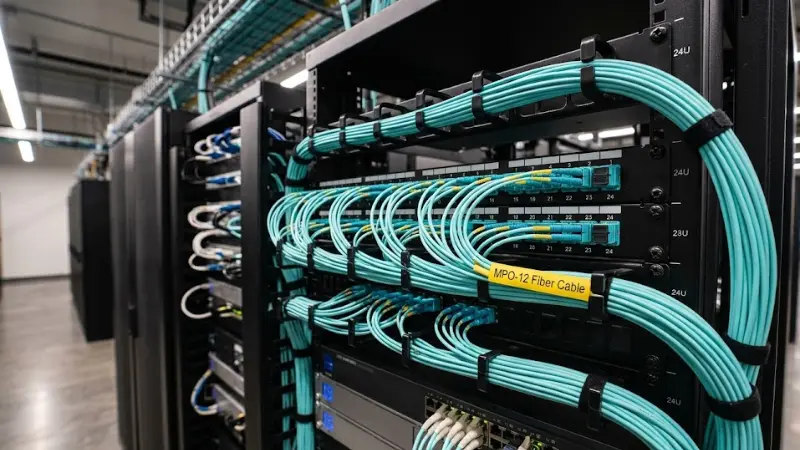

Wenn Sie eine Glasfaserverkabelung mit hoher-Dichte für ein Rechenzentrums-Backbone oder eine strukturierte Verkabelungsanlage prüfen, ist das MPO-12-Glasfaserkabel eine der ersten Optionen auf Ihrer Auswahlliste. MPO-Steckverbinder bündeln mehrere Fasern in einer einzigen Ferrule, und die 12-Faser-Variante ist seit über einem Jahrzehnt eine tragende Säule der Verkabelung von Unternehmensrechenzentren. Aber „beliebt“ bedeutet nicht immer „optimal“. Viele moderne Paralleloptik-Transceiver verwenden nur 8 Fasern, was bedeutet, dass bei einem Base-12-Design vier Fasern in diesen spezifischen Verbindungen ungenutzt bleiben können.

In diesem Leitfaden erfahren Sie, was ein MPO-12-Kabel eigentlich ist, wo es in der Praxis noch sinnvoll ist, wie Polarität und Steckergeschlecht funktionieren und wie Sie entscheiden, ob MPO-12, MPO-8 oder DuplexLC-Anschlüssepassen genau zu Ihrem nächsten Projekt.

Was ist ein MPO-12-Glasfaserkabel?

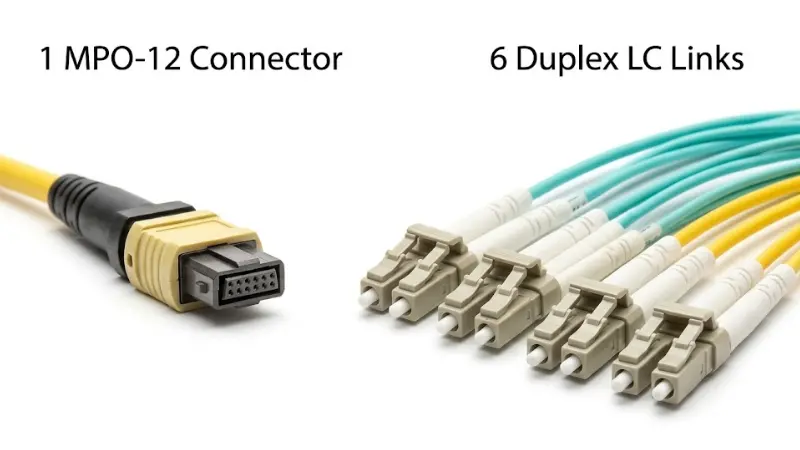

Ein MPO-12-Glasfaserkabel ist eine Baugruppe mit mehreren Fasern, die 12 Glasfasern in einer einzigen abschließtMPO-Anschluss. Der Kernvorteil liegt in der Dichte: Eine kompakte Schnittstelle ersetzt bis zu sechs Duplex-Patchkabel. Diese Konsolidierung ist der Grund dafür, dass MPO-basierte Verkabelung die strukturierten Backbone-Verbindungen in mittleren-bis-großen Rechenzentren dominiert, in denen die Verwaltung Hunderter einzelner Duplex-Jumper unpraktisch wäre.

Im Vergleich zu einem Standard-DuplexLC-PatchkabelEin MPO-12-Trunk ist für die Bündelung - ausgelegt, der viele Fasern über einen einzigen Pfad transportiert und sie an Kassetten oder Adapterplatten näher an der Ausrüstung abzweigt. Wenn Ihre Umgebung nur eine zwei-Glasfaser-Punkt-zu-Punkt-Verbindung benötigt, ist ein Duplex-LC-Kabel einfacher und kostengünstiger. MPO-12 verdient seinen Platz, wenn es auf die Anzahl der Fasern, die Dichte der Kabelkanäle oder die Bereitstellungsgeschwindigkeit ankommt.

Neben MPO wird auch der Begriff MTP verwendet. MTP ist ein markenrechtlich geschützter, höher-spezifizierter Steckverbinder von US Conec, der vollständig mit dem generischen MPO-Formfaktor kompatibel ist. Bei Kaufentscheidungen kommt es darauf an, dass der Steckverbinder Ihren Anforderungen an Einfügedämpfung und Rückflussdämpfung entspricht und nicht darauf, welche Kennzeichnung auf dem Gehäuse angebracht ist.

Wo MPO-12 immer noch einen großen praktischen Sinn ergibt

Die Base-12-MPO-Verkabelung ist noch lange nicht veraltet, aber ihr Sweet Spot hat sich verkleinert, da die Branche 8-Faser-Paralleloptik eingeführt hat. Hier bleibt MPO-12 eine gute Wahl:

•

• Backbone-Konsolidierung für Duplex-Anwendungen.

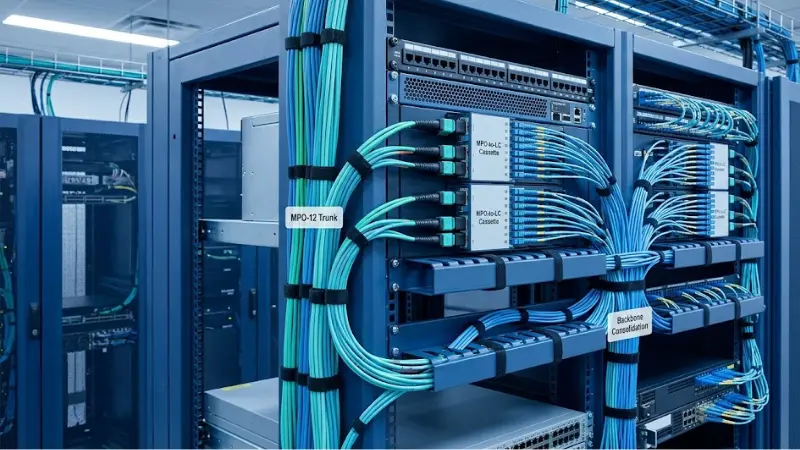

• In strukturierten Verkabelungsdesigns, die mehrere 10G-Duplex-Links in einem einzigen Trunk zusammenfassen, werden 12-Faser-MPO-Baugruppen angeschlossenMPO-zu-LC-Kassettendie sich auf sechs Duplex-LC-Ports auffächern. Dies ist nach wie vor eines der häufigsten Bereitstellungsmuster in Unternehmensrechenzentren.

•

• Brownfield-Umgebungen mit vorhandener Base-12-Infrastruktur.

• Wenn Ihre Einrichtung bereits 12-Glasfaserkabel, Kassetten und Patchpanels verwendet, können Sie durch die Beibehaltung von MPO-12 für die Erweiterung die Kosten und die Komplexität einer vollständigen Neuarchitektur vermeiden. Konvertierungs-Patchkabel oder Hybridkassetten können bei Bedarf Base-12-Trunks mit 8-Faser-Geräteanschlüssen überbrücken.

•

• Ausbruchs- und Migrationsszenarien.

• EinMPO-zu-LC-Breakout-KabelErmöglicht die Bereitstellung von bis zu sechs einzelnen Duplex-Verbindungen über einen einzelnen 12-Glasfaser-Trunk. - Nützlich, wenn Sie ältere 1G- oder 10G-Duplex-Geräte an eine Patching-Zone mit hoher Dichte anschließen müssen.

Fluke Networks weist darauf hin12-Faser-MPO-Konnektivität war in der Vergangenheit eine beliebte Wahl für die Konsolidierung der Duplex-Backbone-Verkabelungim Rechenzentrum, insbesondere in 10G-Ethernet-Umgebungen, in denen MPO--zu-LC-Kassetten 12-Faser-Trunks auf sechs Duplex-Ports übertragen.

Wann ist MPO-12 nicht die beste Lösung?

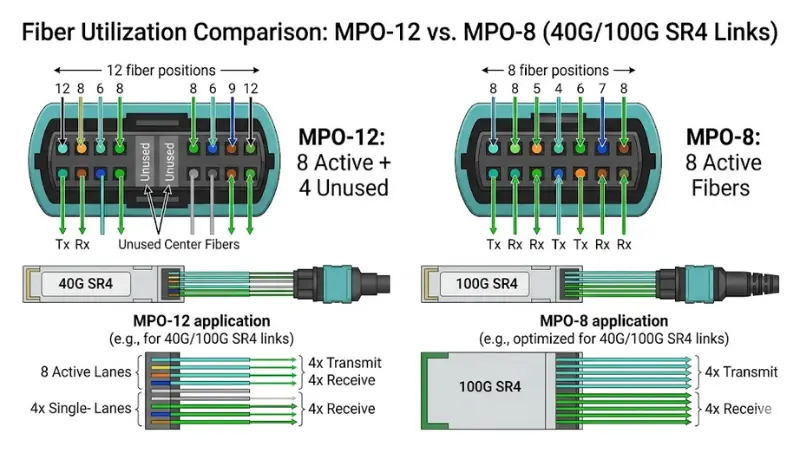

Die Haupteinschränkung von MPO-12 zeigt sich in parallelen-optischen Verbindungen. Sowohl 40GBASE-SR4- als auch 100GBASE-SR4-Transceiver verwenden 8 Fasern – vier senden, vier empfangen. Wenn Sie einen 8-Faser-Transceiver an einen 12-Faser-Trunk anschließen, bleiben die vier mittleren Fasern ungenutzt. Bei Hunderten von Verbindungen führt dies zu einer erheblichen Verschwendung von Glasfaserkapazität.

Fluke Networks erklärt, dass genau diese Ineffizienz der Grund istveranlasste die Industrie, 8-Faser-MPO-Konnektivität (Base-8) zu entwickelnals dedizierte Lösung für 40G- und 100G-Paralleloptik-Bereitstellungen-. Wenn Sie eine neue Fabric rund um SR4- oder DR4-Transceiver entwerfen und keine Abwärtskompatibilität mit einer bestehenden Base-12-Anlage benötigen, nutzt eine MPO-8-Architektur Glasfasern effizienter und lässt sich sauberer auf 400G skalieren.

MPO-12 vs. MPO-8 vs. LC: Ein Entscheidungsrahmen

Wählen Sie MPO-12, wennSie erweitern eine Base-12-Anlage, konsolidieren Duplex-Backbones oder implementieren Breakout-lastige Architekturen, bei denen 12-Faser-Trunks LC-Kassetten versorgen.

Vermeiden Sie MPO-12, wennSie bauen eine Greenfield-Paralleloptikstruktur um 8-Faser-Transceiver herum auf und müssen keine veraltete Base-12-Infrastruktur unterbringen. In diesem SzenarioMPO-8-Verkabelungwird eine bessere Glasfasernutzung und einen saubereren Upgrade-Pfad auf 400G und darüber hinaus ermöglichen.

Wie funktioniert ein MPO-12-Stecker?

Ein MPO-Stecker ordnet Fasern in einer linearen Reihe innerhalb einer präzisionsgeformten Ferrule an. In der 12-Faser-Version sitzen alle 12 Fasern in einer einzigen Reihe und unterliegen engen Abstandstoleranzen, die bei ordnungsgemäßer Reinigung und Ausrichtung eine Einfügedämpfung von weniger als 0,5 dB pro gestecktem Paar ermöglichen.

Männliche vs. weibliche Steckverbinder

MPO-Steckverbinder sind entweder männlich (mit Ausrichtungsstiften) oder weiblich (ohne Stifte). Die Stifte eines Steckers werden in die entsprechenden Löcher eines Buchsensteckers gesteckt, um eine präzise Ausrichtung von Kern-zu-Kernen zu gewährleisten. Aktive Geräte - Switches, Transceiver, Linecards - verwenden fast immer einen männlichen (festgesteckten) MPO-Port. Das bedeutet, dass jedes Kabel, das direkt an das Gerät angeschlossen wird, weiblich (nicht angeschlossen) sein muss, um richtig zusammenzupassen und eine Beschädigung der Transceiver-Pins zu vermeiden. Dieses Detail kann bei der Beschaffung leicht übersehen werden und ist eine häufige Fehlerquelle vor Ort.

Schlüsselausrichtung und Position 1

Jeder MPO-Stecker verfügt über einen Schlüssel (eine erhabene Kante auf dem Gehäuse) und einen weißen Punkt oder eine Markierung, die die Faserposition 1 anzeigt. Die richtige Ausrichtung des Schlüssels - Taste oben vs. Taste unten - bestimmt, wie sich die Faserpositionen in einer gesteckten Verbindung abbilden. Das Ignorieren der Ausrichtung bei der Bestellung oder Installation ist eine der schnellsten Möglichkeiten, eine Polaritätsabweichung zu verursachen.

Polarität: Das Detail, das die teuersten Fehler verursacht

Durch die Polarität wird sichergestellt, dass jede Sendefaser mit der richtigen Empfangsfaser am anderen Ende der Verbindung verbunden ist. Wenn Sie etwas falsch machen, leuchtet der Kanal nicht auf -, obwohl alles physisch verbunden zu sein scheint.

DerANSI/TIA-568.3-E-Standarddefiniert drei primäre Polaritätsmethoden für MPO-Systeme - Methode A, Methode B und Methode C - sowie zwei neuere universelle Methoden (U1 und U2), die in der Revision 2022 eingeführt wurden. Jede Methode gibt eine andere Kombination aus Stammkabeltyp (Typ A, B oder C), Adapterausrichtung und Patchkabelstil an, um die Kontinuität von Übertragung -zu -Empfang über die Verbindung hinweg aufrechtzuerhalten.

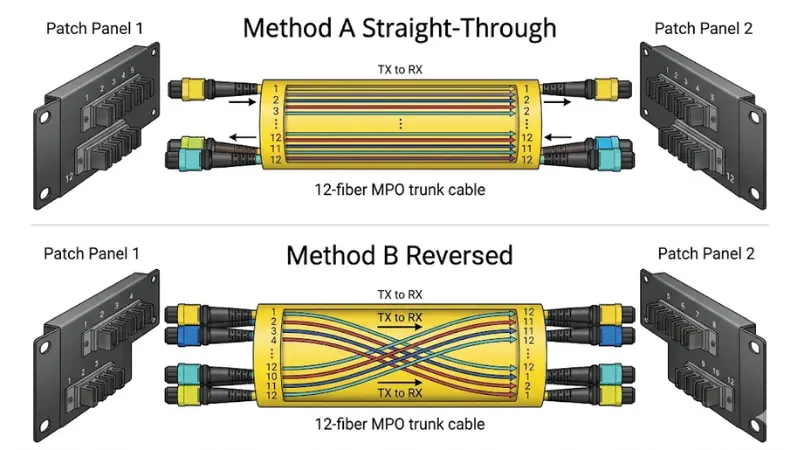

In der Praxis sind Methode A und Methode B am weitesten verbreitet. Methode A verwendet eine gerade-Durchgangsleitung mit Key-{2}Up/Key-Down-Adaptern, während Methode B eine umgekehrte Trunk-Verbindung mit Key-Up/Key-Up-Adaptern verwendet. Die entscheidende Regel lautet: Wählen Sie eine Methode für das gesamte Projekt und überprüfen Sie sie, bevor Sie Aufträge erteilen.

Vor-vorkonfektionierte MPO-Baugruppen werden in der Regel auf Bestellung gefertigt und sind oft-vom Umtausch ausgeschlossen. Fluke Networks warnt davor, dass eine Polaritätsverwechslung häufig dazu führt, dass falsche Kabel oder Patchkabel erst nach der Installation entdeckt werden -, was zu Projektverzögerungen und Ersatzkosten führt. Der Zeitaufwand für die Polaritätsdokumentation während des Entwurfs ist weitaus günstiger als die Überarbeitung installierter Amtsleitungen.

Auswahl des richtigen Fasertyps: OM3, OM4 oder Single-Modus

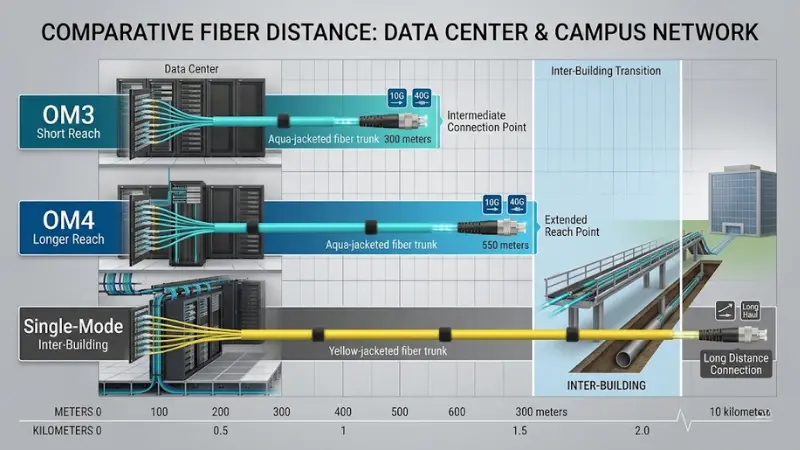

Der Glasfasergrad in Ihrem MPO-12-Kabel bestimmt, wie weit Sie eine Verbindung verschieben können, bevor sich die Signalqualität verschlechtert. Bei Multimode-Bereitstellungen kommt es in der Regel auf die Entscheidung anOM3 vs. OM4.

Laut den von Corning veröffentlichten Kanallängenstudien für Rechenzentren arbeiten etwa 90–95 % der in Rechenzentren bereitgestellten OM3- und OM4-Verbindungen über Entfernungen von100 Meter oder weniger. Bei Standard-Ethernet-Raten unterstützt OM3 10G-Verbindungen bis zu 300 m und 40G/100G-Paralleloptikverbindungen bis zu 100 m. OM4 erweitert diese Zahlen auf 550 m bei 10G und 150 m bei 40G/100G - ein bedeutender Vorteil, wenn Ihre Abstände zwischen den Reihen oder Hallen mehr als 100 m betragen.

Eine praktische Richtlinie: Wenn alle Ihre Multimode-Läufe deutlich unter 100 m bleiben und Sie auf Ihr Budget- achten, kommt OM3 problemlos mit 10G und 40G zurecht. Wählen Sie OM4, wenn Sie eine größere Reichweite benötigen, eine Umstellung auf höhere Geschwindigkeiten planen oder einfach mehr Spielraum gegen Steckverbinderverluste und zusätzliche Kabelrouten im Laufe der Zeit wünschen. Für einen tieferen Vergleich vonMultimode-Fasertypen, einschließlich OM5, finden Sie in unserem speziellen Leitfaden.

Für Entfernungen über die Multimode-Reichweite hinaus - zwischen-Gebäudeverbindungen, U-Bahn-Verbindungen oder jede Strecke, die einige hundert Meter überschreitet -Single-mode-Faserist die klare Wahl. Single--Mode-MPO-12-Baugruppen sind verfügbar und werden zunehmend in Single-Mode-Patching-Umgebungen mit hoher-Dichte eingesetzt.

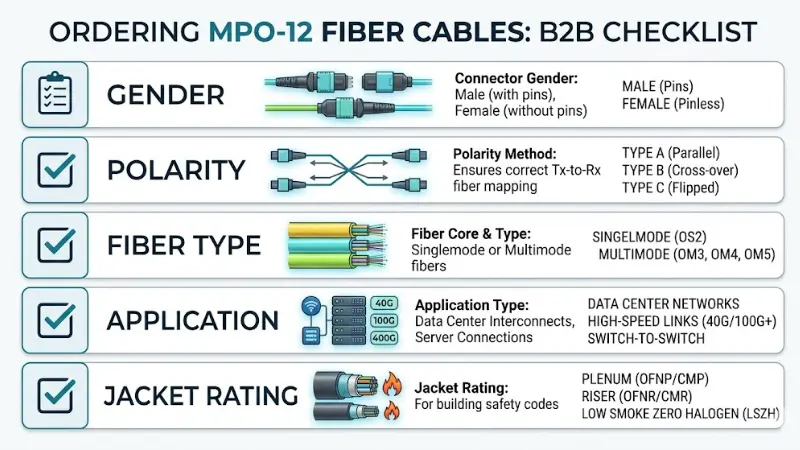

Checkliste für den Kauf: Fünf Dinge, die Sie vor der Bestellung überprüfen sollten

MPO-12-Kabel werden häufig individuell-konfektioniert und sind vom Umtausch ausgeschlossen. Schon ein einziger falscher Parameter kann zu wochenlangen Verzögerungen führen. Bestätigen Sie diese fünf Punkte, bevor Sie eine Bestellung aufgeben:

1.

2. Steckergeschlecht an jedem Ende.

3. Bestimmen Sie, welches Ende an aktive Geräte angeschlossen wird (Buchse/ohne Pins erforderlich) und welches Ende an ein Patchpanel oder einen Trunk-Adapter angeschlossen wird (überprüfen Sie die Pin-Konfiguration des Adapters). Wenn beide Enden mit Adaptern zusammenpassen, benötigen Sie je nach Adaptertyp möglicherweise einen Stecker-zu-Buchse oder eine Buchse-zu-Buchse.

4.

5. Polaritätsmethode.

6. Überprüfen Sie, ob Ihr Projektstandard Methode A, B, C, U1 oder U2 gemäß ANSI/TIA-568.3-E ist. Stellen Sie sicher, dass der Stammkabeltyp, die Adapterausrichtung und die Duplex-Patchkabel alle übereinstimmen.

7.

8. Fasertyp und -qualität.

9. WählenOM3, OM4oder Einzel-Modus basierend auf Ihren Verbindungsentfernungen, Transceiver-Typ und zukünftigen Migrationsplänen.

10.

11. Anwendungstyp.

12. Bestellen Sie ein Trunk-Kabel (MPO-zu-MPO), aBreakout-/Fanout-Kabel(MPO-zu-LC) oder eine Patch-Assembly? Für jedes gelten unterschiedliche Anforderungen an die Anschluss- und Glasfaserzuordnung.

13.

14. Jackenbewertung und Umgebung.

15. Bestätigen Sie anhand Ihrer Bauvorschriften und Ihres Installationswegs, ob Sie eine Plenum-{0}bewertete (OFNP), Steigleitungs--bewertete (OFNR) oder LSZH-Ummantelung benötigen. Dies ist kein Detail, das erst nach Eintreffen des Kabels entschieden werden muss.

Häufige Fehler und wie man sie vermeidet

Standardmäßig wird MPO-12 für jeden neuen Link verwendet

Bei Retrofit- oder Brownfield-Projekten ist MPO-12 oft die richtige Wahl. Aber für ein Paralleloptik-Gewebe auf der grünen Wiese sollten Sie prüfen, ob8-Faser-MPO-Konnektivitätwürde die Verschwendung von Glasfasern beseitigen und Ihren Weg zu 400G vereinfachen.

Bestellung allein nach Faseranzahl

Ein „12-Faser-MPO-Kabel“ ist keine vollständige Spezifikation. Ohne Bestätigung von Geschlecht, Polaritätstyp, Faserqualität und Anwendungsstil besteht die Gefahr, dass Sie eine Baugruppe erhalten, die zwar physikalisch passt, aber vor Ort zu einem Polaritätsfehler oder einer Geschlechterungleichheit führt.

Breakout-Planung vernachlässigen

Wenn Ihre aktiven Geräte Duplex-LC-Ports verwenden, benötigen Sie eine klare Breakout-Strategie - Kassetten, Adapterplatten oder Fanout-Kabel - zwischen Ihrem MPO-12-Backbone und den Geräten. Das Vergessen dieses Schritts führt zu Improvisationen in letzter Minute, die den Dichtevorteil untergraben, für den Sie sich ursprünglich für MPO entschieden haben.

Überspringen Sie die Reinigung des Steckers vor dem ersten Gebrauch

MPO-Ferrulen haben 12 Faserendflächen-in einem einzigen Stecker. Selbst ein kleiner Staubpartikel auf einer Faser kann die Einfügungsdämpfung über die Spezifikation hinaus steigern und zeitweilige Verbindungsfehler verursachen. Überprüfen und reinigen Sie MPO-Steckverbinder vor dem Zusammenstecken stets mit einem speziellen GerätMPO-Reinigungswerkzeug.

Häufig gestellte Fragen

Kann MPO-12 40G und 100G unterstützen?

Ja. 40GBASE-SR4 und 100GBASE-SR4 übertragen beide über 8 Fasern, und ein MPO-12-Stecker kann diese 8 aktiven Fasern tragen (Positionen 1–4 und 9–12 in einer Standard-Pinbelegung). Allerdings bleiben die vier Mittelfasern ungenutzt, weshalb Base-8 MPO als effizientere Alternative für diese spezifischen Anwendungen entwickelt wurde.

Ist MPO-12 besser als MPO-8?

Keines von beiden ist allgemein besser. MPO-12 ist die bessere Wahl für die Duplex-Backbone-Konsolidierung und Umgebungen mit bestehender Base-12-Infrastruktur. MPO-8 ist effizienter für Paralleloptikverbindungen (40G, 100G, 400G), die nativ 8 Fasern verwenden. Die beste Architektur hängt von Ihrem Anwendungsmix und der vorhandenen Anlage ab. Einen vollständigen Vergleich finden Sie in unseremMPO/MTP-Faserführung.

Was ist der Unterschied zwischen MPO und MTP?

MPO (Multi-fiber Push On) ist ein Steckverbinderstandard, der in IEC 61754-7 definiert ist. MTP ist ein Markenname von US Conec für einen Steckverbinder, der den MPO-Standard mit engeren Toleranzen und einem abnehmbaren Gehäusedesign erfüllt und übertrifft. MTP-Steckverbinder sind vollständig kompatibel mit generischen MPO-Steckverbindern. Bei der Beschaffung kommt es vor allem darauf an, dass der Steckverbinder die für Ihre Anwendung erforderlichen Einfügedämpfungs- und Rückflussdämpfungsspezifikationen erfüllt.

Benötige ich männliche oder weibliche MPO-12-Anschlüsse?

Aktive Geräteanschlüsse (Transceiver, Linecards) sind fast immer männlich (festgesteckt). Jedes Kabel, das direkt mit aktiven Geräten verbunden wird, sollte an diesem Ende weiblich (nicht angeschlossen) sein. Für Trunk--zu-Trunk-Verbindungen über ein Adapterfeld benötigen Sie einen gesteckten und einen nicht gesteckten Stecker pro zusammengestecktem Paar. Überprüfen Sie vor der Bestellung immer das Geschlecht jeder Schnittstelle in Ihrem Link.

Kann ich MPO-12-zu-LC-Anschlüsse heraustrennen?

Ja. EinMPO-zu-LC-Breakout-Kabeloder ein MPO-zu--Kassettenmodul kann einen einzelnen 12-Faser-MPO-Trunk in sechs Duplex-LC-Verbindungen auffächern. Dies ist eines der häufigsten Bereitstellungsmuster für die Verbindung von MPO-Backbones mit Duplex-Port-Geräten inRechenzentrumsumgebungen mit hoher-Dichte.

Ist OM3 oder OM4 besser für ein MPO-12-Kabel?

Für die meisten Rechenzentrumsstrecken unter 100 m funktionieren sowohl OM3 als auch OM4. OM4 bietet eine zusätzliche Reichweite von - 150 m bei 40G/100G im Vergleich zu 100 m für OM3 - und ein größeres Verlustbudget, was bei längeren Verbindungen zwischen-Reihen oder zwischen-Hallen von Bedeutung sein kann. Wenn Ihre Entfernungen kurz sind und das Budget eine Rolle spielt, ist OM3 eine zuverlässige Wahl. Wenn Sie mehr Spielraum wünschen oder Geschwindigkeitssteigerungen erwarten, ist OM4 den bescheidenen Aufpreis wert. Sehen Sie sich unsere anOM3 vs. OM4 Vergleichfür detaillierte Spezifikationen.

Welche Polaritätsmethode sollte ich für MPO-12 wählen?

Der ANSI/TIA-568.3-E-Standard definiert die Methoden A, B, C, U1 und U2. Methode A (gerade-durch den Stamm) und Methode B (umgekehrter Stamm) sind am häufigsten. Methode B wird häufig für direkte MPO-zu-MPO-Paralleloptikverbindungen-bevorzugt, während Methode A in Kombination mit modularen Kassetten häufig in Duplex-Breakout-Architekturen verwendet wird. Die wichtigste Regel besteht darin, eine Methode im gesamten Projekt zu standardisieren und vor der Installation zu überprüfen, ob alle Komponenten – Trunks, Adapter und Patchkabel – mit dieser Methode übereinstimmen.

Ist MPO-12 immer noch eine gute Wahl für den Einsatz neuer Rechenzentren?

Das hängt von Ihrem Anwendungsmix ab. Für Unternehmen, die vorwiegend 10G-Duplex-Verbindungen mit strukturierter Verkabelung einsetzen, bleibt MPO-12 eine bewährte und kostengünstige-Backbone-Lösung. Für Hyperscale- oder Cloud-Umgebungen, die auf 100G- und 400G-Paralleloptik basieren, ist Base-8 MPO zunehmend die bevorzugte Architektur. Viele reale Bereitstellungen verwenden eine Mischung aus beidem, wobei Konvertierungskomponenten die beiden bei Bedarf überbrücken. Zur Anleitung dazuAuswahl der 100G-Glasfaserverkabelung, siehe unseren speziellen Artikel.
