Ein Glasfaseranschlusskasten (FTB) ist ein kompaktes Gehäuse, das Glasfaserkabel am Endpunkt einer Kabelstrecke abschließt, spleißt und organisiert.Es verbindet eingehende Glasfaserstränge durch Fusionsspleißen mit Pigtails und leitet diese Pigtails dann zu Adapteranschlüssen, an denen Patchkabel angeschlossen werden. Die meisten Käufer haben mit dieser Definition keine Probleme. Sie haben Schwierigkeiten, den richtigen Typ, die richtige Portanzahl, das richtige Adapterformat und die richtige Schutzstufe für ihre spezifische Installationsumgebung auszuwählen - und hier beginnen die meisten vermeidbaren Bereitstellungsprobleme.
Dieser Leitfaden konzentriert sich auf die Entscheidungen, die bei der Spezifikation und Installation von Glasfaser-Anschlusskästen wirklich wichtig sind, und nicht auf die Wiederholung der Grundlagen, die Sie in jedem Produktdatenblatt finden.

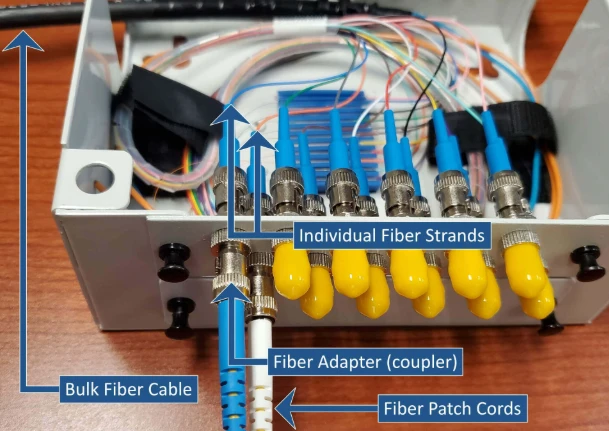

Was sich eigentlich in einem Glasfaser-Anschlusskasten befindet
Jedes FTB, unabhängig von Marke oder Modell, enthält drei Funktionsgruppen. Das Gehäuse bietet physischen und Umgebungsschutz. Die Spleißkassette verwaltet die Fusionsspleiße zwischen Kabelfasern undGlasfaser-Pigtails. Und das Adapterfeld präsentiert Anschlussanschlüsse nach außen.
Das Gehäusematerial hängt von der Installationsumgebung ab. Innengeräte verwenden typischerweise ABS oder PC+ABS-Mischungen: leicht, flammhemmend, kostengünstig. Außengeräte benötigen entweder UV-stabilisiertes Polymer mit gummi-versiegelten Dichtungen oder kalt-gewalzten Stahl mit elektrostatischer Sprühbeschichtung. Der Unterschied ist nicht kosmetischer Natur. Eine für den Innenbereich geeignete ABS-Box, die an einer Außenwand montiert ist, beginnt innerhalb von 18 Monaten an einem sonnigen Standort zu kreiden und zu reißen. Sobald die Dichtung versagt, gelangt Feuchtigkeit in die Spleißkassette. Zu diesem Zeitpunkt schützt die Box nichts.
In der Spleißkassette findet die eigentliche optische Arbeit statt. Kabelfasern werden abisoliert, gespalten und in einzelnen Spleißhaltern zu Pigtail-Fasern verschweißt. Überschüssige Fasern werden in Speicherschleifen aufgewickelt. Hier spielen zwei Zahlen eine Rolle: Wie viele Spleiße das Fach aufnehmen kann und ob die Routing-Kanäle einen Mindestbiegeradius erzwingen. Standard-G.652D-Singlemode-Fasern benötigen einen Biegeradius von mindestens 30 mm. Die biegeunempfindliche G.657A2-Faser toleriert nur 10 mm, weshalb sie zum Standard für FTB-Designs mit engen Platzverhältnissen geworden ist. Eine Wanne, die Fasern in engere Biegungen zwingt als die Fasertypträger, führt zu Makrobiegungsverlusten -, die sich auf einer OTDR-Kurve zeigen, aber ohne erneutes Spleißen kaum zu beheben sind.
Die Adapterplatte hältGlasfaseradapter- die Buchsen, die Patchkabel von nachgeschalteten Geräten aufnehmen. SC/APC-Adapter sind der Standard für FTTH- und PON-Netzwerke, da ihr 8-Grad-Winkel die Rückflussdämpfung auf unter –60 dB drückt, was für die Upstream-Übertragungsqualität wichtig ist. LC-Adapter dominieren in Rechenzentrumsumgebungen, in denen die Portdichte Priorität hat. Das Mischen von Adaptertypen innerhalb eines einzelnen FTB ist bei Hybridadaptern technisch möglich, führt jedoch bei der Wartung zu Verwirrung und sollte vermieden werden, es sei denn, es gibt einen klaren technischen Grund. Wenn Sie nicht sicher sind, welches Connector-Ökosystem Ihre Site benötigt, finden Sie diese Aufschlüsselungvier gängige Glasfaser-Steckertypendeckt die Kompromisse ab.
Arten von Glasfaser-Anschlusskästen - und wann jeder einzelne Sinn macht
Die FTB-Klassifizierung ist nicht kompliziert, aber die falsche Wahl für die Umwelt ist einer der häufigsten Beschaffungsfehler. Hier erfahren Sie, was die Haupttypen in der Praxis und nicht nur in der Theorie unterscheidet.

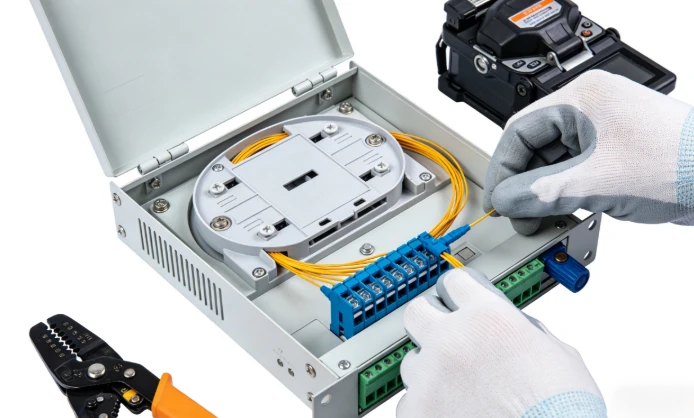

An der Wand-montierte FTBssind das Arbeitspferd für FTTH- und{0}Kleinbüro-Bereitstellungen. Sie werden an eine Wand geschraubt oder in einem Schwachstromverteilerschrank untergebracht, unterstützen 2 bis 24 Faserkerne und verfügen über eine aufklappbare oder abnehmbare Abdeckung. Die Installation dauert nur wenige Minuten - zwei bis vier Schrauben und eine Kabelverschraubung -, weshalb sie für großvolumige Rollouts in Privathaushalten eingesetzt werden, bei denen die Arbeitskosten pro{10}}Einheit niedrig bleiben müssen. Der Nachteil ist der begrenzte Platz in der Spleißkassette: Wenn Sie einen SPS-Splitter integrieren oder mehr als 24 Adern verwalten müssen, wird ein Wandmontagekasten schnell überfüllt.
Rackmontierte FTBspassen in Standard-19--Racks in Rechenzentren, Zentralbüros und Telekommunikationsunterkünften. Sie lassen sich für den Spleißzugang herausziehen, bieten eine höhere Portdichte (24, 48, bis zu 96 Fasern) und unterstützen sowohl Cross-Connect- als auch Interconnect-Architekturen. Die zusätzlichen Kosten pro Einheit sind in Umgebungen gerechtfertigt, in denen Kabelmanagementdisziplin und zukünftige Skalierbarkeit den Preis des Gehäuses überwiegen.

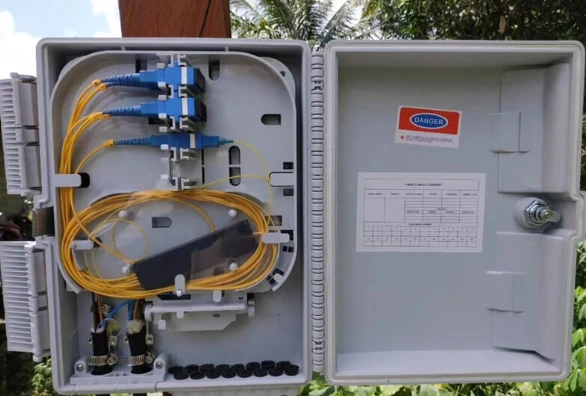

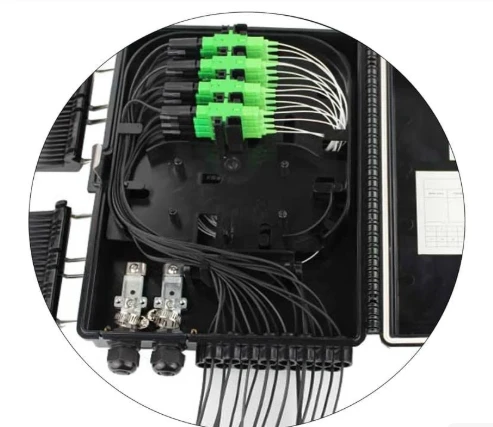

Outdoor-FTBssind für die Mast-{0}}Montage oder Außenwandmontage- konzipiert. Versiegelte Dichtungen, UV{3}beständige Gehäuse, korrosionsbeständige-Hardware und Betriebstemperaturtoleranz von etwa −40 Grad bis +75 Grad. Die IP-Einstufung ist hier die wichtigste Spezifikation - und wird am häufigsten falsch eingeschätzt. Eine IP54-zertifizierte Box funktioniert in einem geschützten Flur. Ein Mast neben einer Küstenstraße benötigt IP68. Die Angabe anhand des Etiketts („für den Außenbereich geeignet“) und nicht anhand der tatsächlichen Standortbedingungen ist der Grund dafür, warum Boxen im Feld versagen.
Desktop-FTBssind leichte, tragbare Einheiten für Testumgebungen, temporäre Spleißstationen oder kleine Standorte, an denen eine dauerhafte Montage unpraktisch ist. Sie opfern den Umweltschutz der Bequemlichkeit.
Schnellauswahl-Referenz
| Bereitstellungsszenario | Empfohlener Typ | Gemeinsame Portanzahl | Adapter | Schlüsselanforderung |
|---|---|---|---|---|
| Indoor FTTH (Einfamilienhaus) | Wand-Montage | 4 / 8 | SC/APC | Kompakte Größe, Spleißkassette für 1–2 Kabel |
| Wohnungs-/MDU-Riser | Wand-Montage oder im Freien | 8 / 12 / 24 | SC/APC | Splitterkompatibilität, Anzahl der Kabeleingänge |
| Rechenzentrum / Zentrale | Rack-Montage | 24 / 48 / 96 | LC | Portdichte, herausziehbarer-Fachzugriff |
| Verteilungspunkt im Freien | Versiegelte Außenbox | 8 / 12 / 24 | SC/APC | IP65+-Einstufung, UV- und Feuchtigkeitsbeständigkeit |
| Temporäre/Teststelle | Desktop | 4 / 8 / 12 | Variiert | Portabilität, schnelle Einrichtung |
Eine nützliche Faustregel: Füllen Sie die Box am ersten Tag auf etwa 60–70 % der Kapazität. Der verbleibende Spielraum absorbiert zukünftiges Wachstum ohne einen vollständigen Gehäuseaustausch.
Ein paar „Do not“-Richtlinien sparen mehr Geld als jede Auswahltabelle. Verwenden Sie kein wandmontiertes FTB-, wenn Sie bereits wissen, dass ein SPS-Splitter hineinpassen muss - der Platz im Fach ist bestenfalls marginal. Gehen Sie nicht davon aus, dass IP65 jeden Außenbereich abdeckt. Freiliegende Masthalterungen und Küstenstandorte benötigen IP68. Und verwenden Sie nicht standardmäßig LC-Adapter, nur weil diese kleiner sind, wenn der Rest der Site auf SC/APC aufgebaut ist - Die Behebung einer Steckerfehlanpassung kostet mehr, als der Dichtegewinn wert ist.
Häufige Fehler bei der Auswahl von Glasfaser-Anschlusskästen
Die meisten FTB-Probleme werden nicht durch defekte Hardware verursacht. Sie werden durch Spezifikationsfehler verursacht, die vor der Bestellung der Box gemacht wurden. Vier Fehler kommen immer wieder vor.
Auswahl des Adaptertyps ohne Überprüfung des vorhandenen Patchkabelbestands.Bei Projekten, bei denen das FTB von einem Team vorgegeben wird und die Patchkabel von einem anderen Team bestellt werden, geht dies häufiger schief, als es sollte. Eine SC/APC-Adapterplatte ist nutzlos, wenn der Standort bereits über eine Schublade voller SC/UPC-Jumper verfügt. Die abgewinkelten -polierten und flach{3}}polierten Ferrulen passen physisch zusammen, aber der Luftspalt an der Schnittstelle erzeugt eine Reflexionsspitze, die die PON-Upstream-Leistung beeinträchtigt. Überprüfen Sie das Steckverbinder-Ökosystem, bevor Sie die Adapterplatte einrasten.
Auswahl von Outdoor-Boxen anhand des Marketingetiketts statt anhand der tatsächlichen IP-Schutzart.„Für den Außenbereich zugelassen“ ist keine IP-Klasse. Eine mit „outdoor“ gekennzeichnete Box hat möglicherweise die Schutzart IP54, was bedeutet, dass sie Spritzwasser widersteht, jedoch nicht anhaltendem Regen oder Hochdruckreinigung. Wenn der Installationsort Witterungseinflüssen ausgesetzt ist, überprüfen Sie die spezifische IP-Nummer anhand der Bedingungen, denen die Box tatsächlich ausgesetzt ist -, und nicht anhand der Bedingungen, die im Datenblatt angenommen werden.
Die freie Portkapazität wird unterschätzt.Eine Box mit 12-Kernen ist etwas teurer als eine Box mit 8-Kernen. Der Austausch einer 8-Kern-Box durch eine 12-Kern-Box zwei Jahre später – einschließlich LKW-Transport, erneutem Spleißen und Ausfallzeit – kostet ein Vielfaches der Preisdifferenz. Spezifikation für Wachstum.
Die Kompatibilität des Splitter-Formfaktors wird ignoriert.Wenn der Bereitstellungsplan die Integration von aOptischer SPS-SplitterInnerhalb des Anschlusskastens müssen die Anordnung der Spleißkassette und die Gehäusetiefe für das Splittermodul -, typischerweise ein Mini--Röhren- oder ABS-Kassettenformat, ausgelegt sein. Nicht jedes FTB ist dafür ausgelegt. Überprüfen Sie die Innenabmessungen und die Fachkonfiguration, bevor Sie davon ausgehen, dass ein Splitter passt.
Integration von SPS-Splittern in Glasfaser-Anschlusskästen
Mittlerweile vereinen immer mehr FTTH-Betreiber die Splitting-Funktion und die Terminierungsfunktion im selben Gehäuse. Anstatt die Glasfaser von einem separaten Verteilerschrank zu einem nachgeschalteten Anschlusskasten zu verlegen, sitzt der Splitter direkt auf der FTB-Spleißkassette. Die Glasfaser des Zuleitungskabels wird an den Eingang des Splitters angeschlossen. Jeder Splitter-Ausgang ist mit einem Pigtail verschmolzen, der an der Adapterplatte endet. Abonnenten verbinden sich über Drop-Kabel, die an diese Frontpanel-Adapter angeschlossen sind.
Dies funktioniert, weil PLC-Splitter im gesamten Betriebsband von 1260–1650 nm wellenlängenunabhängig sind. Ein einzelnes integriertes FTB kann gleichzeitig GPON-Downstream bei 1490 nm, Upstream bei 1310 nm und RF-Video-Overlay bei 1550 nm verarbeiten. Keine zusätzliche Filterhardware erforderlich.
Weniger Gehäuse bedeuten weniger Spleißpunkte, kürzere Glasfaserpfade und eine einfachere Dokumentation - weniger Installationsaufwand, weniger laufende Wartung. Die Einschränkung liegt in der Gehäusegröße: eine Wand-MontageGlasfaser-AnschlusskastenMit einem 1×8-Splitter bleibt nur begrenzter Platz für die Speicherung von Ersatzfasern, daher muss die Installation sauber sein. Bei Projekten, bei denen Portanzahl, Adapterformat und Splitter-Integration gemeinsam bestätigt werden müssen, ist das Box-Layout wichtiger als die Schlagzeilenkapazität im Datenblatt. Ausführliche Informationen darüber, wie Signale durch diese Gehäuse geleitet werden, finden Sie in dieser technischen Komplettlösungwie ein Glasfaser-Anschlusskasten funktioniertdeckt den internen Signalweg ab.
Installations- und Wartungspraktiken, die wirklich wichtig sind
Zwei Installationsschritte verursachen die meisten Probleme vor Ort und beide sind vermeidbar.
Das erste ist kontaminiertes Spleißen. Ein verschmutztes Faserende führt zu einer zusätzlichen Einfügungsdämpfung von 0,3–0,5 dB pro Spleiß -, die ausreicht, um eine geringfügige PON-Verbindung unter die Empfindlichkeitsschwelle des Empfängers zu drücken. Reinigen Sie jedes Faserende vor dem Spalten mit fusselfreien Tüchern und IPA. Nach der Spaltung mit einem Fasermikroskop untersuchen. Wenn Verunreinigungen sichtbar sind, reinigen und erneut spalten. Der Zeitaufwand für diesen Schritt ist trivial im Vergleich zu der Zeit, die für die Fehlerbehebung bei einer verlustreichen Spleißstelle nach dem Verschließen der Box aufgewendet wird.
Das zweite ist das Drehmoment der Kabelverschraubung. Zu starkes Anziehen zerdrückt den Kabelmantel und belastet die Fasern im Inneren. Bei ungenügendem Anziehen kann über Monate hinweg Feuchtigkeit eindringen. Beachten Sie die vom Hersteller angegebenen Drehmomentwerte. Dies ist kein Schritt, bei dem „handfest plus ein bisschen“ ein akzeptabler Ersatz für einen Drehmomentschlüssel ist.
Für die laufende Wartung sind Glasfaser-Anschlusskästen passiv und erfordern nur minimale Aufmerksamkeit -, aber nicht Null. Ein praktischer Zeitplan: Sichtprüfung und Reinigung der Steckerendflächen alle 12–18 Monate bei Installationen in Innenräumen, alle 6 Monate bei Installationen im Freien oder in rauen Umgebungen. Überprüfen Sie die Dichtungen der Kabelverschraubung auf Risse oder Druckverformungsreste. Wenn Sie OTDR-Grundlinienaufzeichnungen für jede Box pflegen, können Vergleichsspuren eine allmähliche Spleißverschlechterung erkennen, lange bevor es zu einem Teilnehmerausfall kommt.
Häufig gestellte Fragen
F: Benötige ich SC/APC- oder SC/UPC-Adapter in einer FTTH-Glasfaser-Anschlussbox?
A: SC/APC in fast allen Fällen. PON-Architekturen reagieren empfindlich auf Rückreflexionen, und die abgewinkelte Ferrule von SC/APC liefert eine Rückflussdämpfung von unter –60 dB im Vergleich zu –50 dB von SC/UPC. Die einzige häufige Ausnahme sind aktive Punkt{4}}zu{5}Punkt-Ethernet-Bereitstellungen, bei denen das Reflexionsbudget nachsichtiger ist.
F: Was ist der Unterschied zwischen einem Glasfaser-Anschlusskasten und einem Glasfaser-Spleißverschluss?
A: Ein Glasfaser-Klemmenkasten schließt Glasfasern ab und bietet konfektionierte Adapteranschlüsse für den Patchkabel-Zugang. Ein Spleißverschluss schützt Spleiße in der Mitte-der Spanne zwischen zwei Kabelsegmenten, bietet jedoch keinen Zugang zum Stecker. Wenn Sie vor Ort Patch- oder Stichkabel anschließen müssen, benötigen Sie einen Anschlusskasten. Wenn Sie lediglich zwei Kabelstrecken an einem erdverlegten Ort oder in der Luft verbinden, ist eine Spleißmuffe das richtige Produkt.
F: Wie wähle ich zwischen 8-Core-, 12-Core- und 24-Core-FTBs?
A: Zählen Sie die Fasern, die Sie heute terminieren müssen, und addieren Sie dann 30–50 % für zukünftiges Wachstum. Ein FTTH-Drop für eine einzelne-Familie erfordert normalerweise eine Box mit 4-Kernen oder 8-Kernen. Ein MDU-Riser, der 6–8 Einheiten versorgt, benötigt 12 oder 24 Kerne. Wenn ein SPS-Splitter in der Box installiert wird, bestimmt die Anzahl der Splitterausgänge die Mindestanforderung an die Ports – ein 1×8-Splitter benötigt mindestens 8 Ausgangsports plus etwaige Durchgangsfasern.
F: Ist IP65 für alle Installationen von Glasfaser-Anschlusskästen im Freien ausreichend?
A: IP65 eignet sich für die meisten geschützten Außenstandorte - unter Dachvorsprüngen, in Straßenschränken oder an Gebäudewänden mit etwas Überkopfschutz. Für vollständig freiliegende Mastmontagen, Küsteninstallationen oder Bereiche mit starkem Staub oder Industriepartikeln ist IP68 mit Gummidichtungen die sicherere Wahl. Der Kostenunterschied ist im Vergleich zu den Kosten für einen Austausch vor Ort gering.
F: Kann ein Anschlusskasten sowohl das Spleißen von Glasfasern als auch die Montage von SPS-Splittern unterstützen?
A: Ja, viele Modelle sind dafür konzipiert. Die Spleißkassette muss über einen eigenen Bereich oder eine Montagehalterung für einen Mini-Röhren- oder ABS-Kassettenverteiler verfügen. Überprüfen Sie vor der Bestellung die Innenabmessungen - Nicht alle FTB-Gehäuse haben genug Tiefe, um neben Standard-Spleißhaltern und Glasfaser-Speicherschleifen ein Splittermodul unterzubringen.
