Evolux Fiber bietet kundenspezifische Glasfaser-Patchkabel LC/UPC ZU LC/UPC Duplex-Stecker mit Simplex-Kabel an. Es wird in LANs innerhalb von Gebäuden oder Campusgeländen zum Anschluss von Computern, Druckern und anderen Netzwerkgeräten verwendet und bietet schnellere Datenübertragungsraten als herkömmliche Kupferkabel.
Spezifikation
| Fasertyp | SM/MM |
|---|---|
| Polieren | PC/UPC/APC |
| Steckertyp | LC, SC, ST, FC |
| Einfügedämpfung | Weniger als oder gleich 0,30 dB (IEC-Klasse C); Weniger als oder gleich 0,15 dB (IEC-Klasse B) |
| Rückflussverlust | SM UPC Größer oder gleich 50 dB; SM APC Größer oder gleich 60 dB; MM PC Größer oder gleich 35 dB |
| Manteldurchmesser | 0,9 mm, 2,0 mm, 3,0 mm |
| Fasermodus | 9/125 um, 50/125 um, 62,5/125 um |
| Kabeloptionen | PVC/LSZH/OFNP |
| Betriebstemperatur | -40ºC~+75ºC |
Merkmale
-Uniboot-DesignReduziert das Kabelvolumen beim Verlegen um bis zu 50 %
-Push/Pull-Lasche für eine bessere Benutzerfreundlichkeit bei Anwendungen mit hoher-Dichte
-Geringe Einfügungsdämpfung und hohe Rückflussdämpfung
-Alle Leistungsdaten sind über den gesamten Betriebstemperaturbereich (-40 Grad bis +85 Grad) garantiert.
-Große Auswahl an Standardsteckertypen (einschließlich SC/APC, LC/UPC, LC/APC und MPO/APC) und Längen (bis zu 30 Meter)

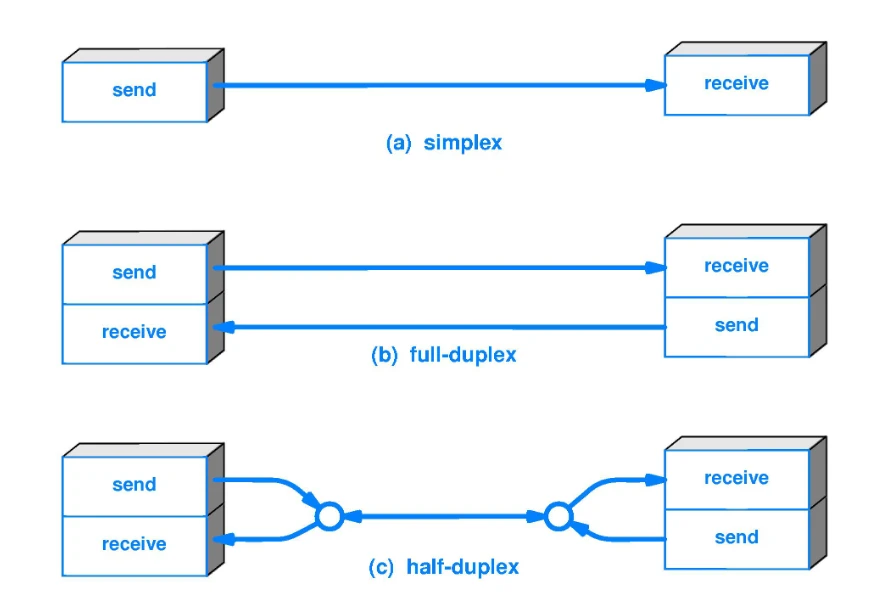

Was ist der Unterschied zwischenSimplex- und Duplex-Glasfaserkabel?
Simplex:Simplex hat nur ein Glasfaserkabel und einen Glasfaserstecker an jedem Ende. Es ermöglicht die Datenübertragung nur in eine Richtung, was irreversibel ist. Simplex wird typischerweise innerhalb von Gebäuden für Ethernet-Switches oder andere Geräte verwendet.
Duplex:Duplex verfügt über zwei Glasfaserkabelstränge und zwei Glasfaseranschlüsse an jedem Ende zum Senden und Empfangen von Daten. Duplex wird oft verwendet, um Hochgeschwindigkeits-Netzwerkgeräte wie Serversysteme und Glasfaser-Switches zu verbinden.
Anwendungen
Wo man LC-zu-LC-UPC-9/125-μm-Singlemode-Duplex-Patchkabel verwendet
Rechenzentrumsserver-zum-Wechseln von Glasfaserverbindungen
Die LC-zu-LC-UPC-Duplexkonfiguration unterstützt gleichzeitige Sende- und Empfangskanäle, die für Server-NIC-Verbindungen zu Top-{0}}von-Rack-Switches erforderlich sind. Die 9/125-μm-Singlemode-Faser bietet eine geringe Dämpfung über Strecken von bis zu mehreren Kilometern, sodass dieses Patchkabel sowohl für Rack-Intra-{5}}Verbindungen als auch für Cross-{6}Aisle-Verbindungen in großen Rechenzentrumsumgebungen geeignet ist.
Strukturierte LAN-Backbone-Verkabelung für Unternehmen
Beim Aufbau von Backbone-Netzwerken, die Telekommunikationsräume über mehrere Etagen hinweg verbinden, werden LC-UPC-Singlemode-Duplex-Patchkabel für die Glasfaserverteilung zwischen den Etagen verwendet. Die LSZH-Manteloption erfüllt die Brandschutzvorschriften für Kabel, die durch Plenumräume und Steigleitungen verlegt werden, während der Betriebstemperaturbereich von -40 Grad bis +75 Grad für Geräteschränke mit variabler Klimatisierung geeignet ist.
Optische FTTH-Verteilungsnetzwerkverbindungen
Glasfaser-bis-nach Hause-Bereitstellungen, die OLT-Ports mit Splitter-Eingängen verbinden, erfordern zuverlässige LC-UPC-terminierte Kabel. Die Einfügungsdämpfungsspezifikation der IEC-Klasse B von weniger als oder gleich 0,15 dB bewahrt das optische Leistungsbudget für PON-Systeme, die Privatkunden über größere Verteilungsentfernungen bedienen.
ODF-Patching der Telekommunikationszentrale
Telekommunikationsanbieter, die optische Verteilerrahmen in Zentralbüros verwalten, verwenden LC-zu-LC-Singlemode-Duplex-Jumper für die Querverbindung von Übertragungsgeräten. Die Verfügbarkeit von Manteldurchmessern von 0,9 mm, 2,0 mm und 3,0 mm ermöglicht eine Auswahl basierend auf der Kabeldichte und den Routinganforderungen innerhalb der Geräteracks.
Broadcast Facility SDI-über-Glasfasertransport
Fernsehproduktions- und Rundfunkübertragungssysteme, die 3G-SDI- und 12G-SDI-Signale über Glasfaser übertragen, nutzen LC-Duplex-Verbindungen für Studio--zu--Master--Steuerungsverbindungen. Der große Betriebstemperaturbereich unterstützt Installationen in mobilen Produktionsfahrzeugen und Fernübertragungseinrichtungen.
Häufig gestellte Fragen
F1: Auf welchen Fasertyp bezieht sich 9/125 μm?
A: Die 9/125μm-Spezifikation bezeichnet Singlemode-Fasern mit einem Kerndurchmesser von 9-Mikrometern und einem Manteldurchmesser von 125 Mikrometern. Dieser Fasertyp unterstützt die Übertragung über große Entfernungen bei den Wellenlängen 1310 nm und 1550 nm mit minimaler Signaldämpfung.
F2: Was ist der Unterschied zwischen den PVC-, LSZH- und OFNP-Ummantelungsoptionen?
A: PVC (Polyvinylchlorid) ist die Standardjacke für den allgemeinen Innenbereich. LSZH (Low Smoke Zero Halogen) setzt beim Verbrennen nur minimalen Rauch und keine giftigen Halogengase frei, geeignet für geschlossene Räume. OFNP (Optical Fiber Nonconductive Plenum) erfüllt die NEC-Anforderungen für Kabel in Lufträumen über abgehängten Decken.
F3: Welche Einfügungsdämpfung kann ich von IEC-Grade-B-Steckverbindern erwarten?
A: Steckverbinder der IEC-Klasse B liefernEinfügedämpfungvon weniger als oder gleich 0,15 dB pro verbundenem Paar. Diese Spezifikation bewahrt im Vergleich zu Klasse C (weniger als oder gleich 0,30 dB) mehr optische Leistung, was für Fernverbindungen mit knappen Leistungsbudgets wichtig ist.
F4: Was bedeutet der UPC-Lacktyp?
A: UPC (Ultra Physical Contact) bezieht sich auf die Methode zum Polieren der Steckverbinderendflächen, die eine leicht gekrümmte Oberfläche erzeugtRückflussverlustvon größer oder gleich 50 dB für Singlemode-Anwendungen. Dieser polnische Typ ist Standard für digitale Datenübertragungsnetze.
F5: Kann ich dieses Kabel für Außeninstallationen verwenden?
A: Die Betriebstemperatur von -40 Grad bis +75 Grad ist für die Installation einiger Außenschränke geeignet, dieses Kabel ist jedoch hauptsächlich für die Verwendung in Innenräumen konzipiert. Für Außenanwendungen sind Kabel mit zusätzlichem UV-Schutz und einer feuchtigkeitsblockierenden Konstruktion erforderlich.
F6: Welche Manteldurchmesser sind verfügbar?
A: Drei Manteldurchmesser werden angeboten: 0,9 mm für Pigtail- und beengte Platzverhältnisse, 2,0 mm als Standard-Patchkabeldurchmesser und 3,0 mm für Installationen, die zusätzlichen mechanischen Schutz erfordern.
F7: Welche Steckertypen können mit LC kombiniert werden?
A: Die Produktlinie unterstützt LC-, SC-, ST- und FC-Steckertypen in verschiedenen Kombinationen. Für den Anschluss von Geräten mit unterschiedlichen Schnittstellentypen stehen Hybridkabel wie LC zu SC oder LC zu FC zur Verfügung.
F8: Wie sollte ich die LC-Anschlüsse vor der Verwendung reinigen?
A: Verwenden Sie einen Glasfaser-Reinigungsstift oder einen Kassettenreiniger für LC-Ferrulen. Reinigen Sie die Endfläche des Steckverbinders vor jedem Stecken, um eine Staubverunreinigung zu vermeiden, die die Einfügungsdämpfung erhöht.
