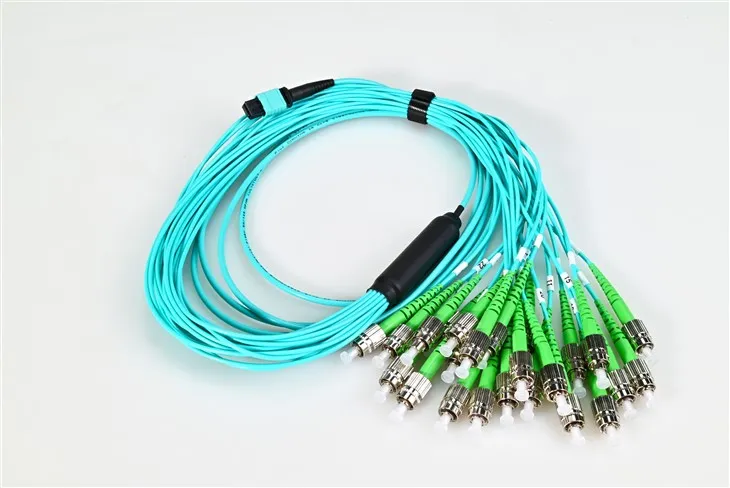

Evolux Fiber Glasfaser-Patchkabel Mtp zu Fc Apc 24core OM3 3.0mm unterstützen die Migration von Rechenzentren zu höheren Datenraten bei Verwendung mit unseren Trunks. MTP®-Kabel sind eine effiziente Lösung fürGlasfaser-Patching mit hoher -Dichte in Rechenzentren, wodurch die Notwendigkeit einer zeitaufwändigen Feldbeendigung entfällt. Sie sind so konzipiert, dass sie Platz sparen, das Kabelmanagement vereinfachen und gleichzeitig kostengünstige Patch-Optionen innerhalb von Schränken bieten.
Spezifikation
| Stecker A | MTP-Buchse (ohne Stift) | Anschluss B | FC APC |
| Fasermodus | OM3 50/125μm | Wellenlänge | 850/1300 nm |
| 40/100G Ethernet-Entfernung | 150 m bei 850 nm | 10G-Ethernet-Entfernung | 400 m bei 850 nm |
| MTP-Anschluss IL | 0,35 dB max. (0,15 dB typ.) | FC-Stecker IL | Kleiner oder gleich 0,2 dB |
| MTP-Anschluss RL | Größer oder gleich 20 dB | FC-Anschluss RL | Größer oder gleich 30 dB |
| Dämpfung bei 850 nm | Weniger als oder gleich 2,3 dB/km | Dämpfung bei 1300 nm | Weniger als oder gleich 0,6 dB/km |
| Kabelmantel | Plenum (OFNP) | Faseranzahl | 24 Fasern |
| Kabelaußendurchmesser (OD) | 3,0 mm | Ausbruch-Außendurchmesser (OD) | 2,0 mm |
| Zuglast bei der Installation | 66N | Zugfestigkeit (lang-/kurzfristig) | 80/240N |
| Betriebstemperatur | (-10 bis 60 Grad (14 bis 140℉) | Lagertemperatur | (-10 bis 70 Grad (14 bis 158℉) |
Merkmale
Hochwertige Verarbeitung sorgt für eine zuverlässige Übertragung
-MTP-Connector: Bereitstellung konsistenter Signale und Ermöglichung eines anpassbaren Systemdesigns.
-Glasfaser: Ermöglicht eine größere Flexibilität bei der Kabelführung und -lagerung durch engere Biegungen.
-Jacke: Reduziert das Schadenspotenzial durch feuer-beständige und raucharme-Materialien.
Optimierung der Verkabelungsdichte, um verschiedenen Umgebungsbedingungen gerecht zu werden.
- Reduzierung der Installationskosten durch Minimierung des Abfalls, Verbesserung des Kabelmanagements und Rationalisierung der Bereitstellung.
Mit einem benutzerfreundlichen Plug-in-können Sie Ihr Netzwerk ganz einfach aktualisieren.
- MTP®-FC-Kabelbäume ermöglichen schnelle Upgrades der Datenrate, einschließlich derMigration von 10G auf 40G.
Anwendungen
- Migration von 10G- auf 40G-RechenzentrumsnetzwerkenDie MTP-FC-Harness-Architektur fasst vorhandene FC--basierte 10G-Verbindungen in einem einzigen 24-Faser-MTP-Trunk zusammen und unterstützt so die schrittweise Migration auf 40G ohne vollständigen Austausch der Infrastruktur.
- 40G-QSFP+-zu-FC-Legacy-Equipment-VerbindungenÜberbrückt 40G-QSFP+-MTP-Ports auf modernen Switches mit FC-APC-Ports auf älteren optischen Instrumenten oder älteren Netzwerkgeräten, die noch im aktiven Betrieb sind.
- Glasfaserkonsolidierung mit hoher -Dichte in ServerräumenKonsolidiert 24 einzelne FC-Verbindungen in einer einzigen MTP-Schnittstelle, wodurch die Anzahl der Patchpanel-Ports reduziert und Kabelvolumen reduziert werden, um die Luftzirkulation in dichten Rack-Umgebungen zu verbessern.
- Plenum Data Center Fabric-ErweiterungenOFNP-zertifiziert für den konformen Einsatz in Rechenzentrumserweiterungen mit offenen-Decken, bei denen in gemeinsam genutzten Plenumräumen eine Brandschutzverkabelung vorgeschrieben ist.
- OM3 Multimode-Testlabor-Glasfaser-PatchingGeeignet für OM3-basierte Testumgebungen, die wiederholbare, vor-terminierte 24-Faserverbindungen zwischen Testchassis-MTP-Ports und FC-terminierten Instrumenten mit verifizierter Einfügungsdämpfung pro Faser erfordern.
FAQ
F: Welche Datenraten unterstützt dieses 24-Faser-MTP-auf-FC-APC-OM3-Kabel?
A: Die OM3 50/125μm-Faser unterstützt 40G-Ethernet bei bis zu 150 m und 10G-Ethernet bei bis zu 400 m bei 850 nm und bietet Spielraum für schrittweise Upgrades der Datenrate, ohne die physische Verkabelungsschicht zu ersetzen.
F: Wie unterstützt dieser Kabelbaum die Netzwerkmigration von 10G auf 40G?
A: MTP-FC-Kabelbäume fassen 24 einzelne FC 10G-Links in einer einzigen MTP-Schnittstelle zusammen. Netzwerkteams können bestehende FC-Verbindungen hinter einem MTP-Trunk-Port konsolidieren, indem sie Switch-Line-Karten auf 40G QSFP+ aufrüsten und so eine vollständige Neuverkabelung der Patching-Ebene vermeiden.
F: Warum sollte man sich für einen vorkonfektionierten 24-Faser-MTP-Kabelbaum statt einzelner FC-Patchkabel entscheiden?
A: Ein einzelner vorkonfektionierter 24-Faser-Kabelbaum ersetzt 24 separate FC-Kabel, eliminiert 24 einzelne Feldabschlusspunkte als potenzielle Fehlerstellen und reduziert die Kabelmasse in Patchpanels erheblich, um die Luftzirkulation im Rack zu verbessern.
F: Was ist das?EinfügedämpfungSpezifikation für den MTP-Stecker an diesem Kabel?
A: Weniger als oder gleich maximal 0,35 dB, mit einem typischen Wert von 0,15 dB. FC-APC-Anschlüsse sind für eine Einfügungsdämpfung von weniger als oder gleich 0,2 dB und eine Rückflussdämpfung von mehr als oder gleich 30 dB ausgelegt.
F: Was bedeutet FC APC und warum?RückflussverlustGegenstand?
A: FC APC (Angled Physical Contact) verwendet eine um 8{{1}Grad abgewinkelte Ferrulenpolitur, die zurück-reflektiertes Licht vom Faserkern wegreflektiert und so eine Rückflussdämpfung von mindestens 30 dB erreicht -, was in Systemen wichtig ist, in denen Rückreflexion Signalrauschen verursacht, wie etwa analoges CATV oder kohärente optische Anwendungen.
F: Ist die OFNP-Ummantelung für meine Installation erforderlich?
A: OFNP ist gemäß NEC-Artikel 770 immer dann erforderlich, wenn die Kabelroute durch einen Plenum-Luftbehandlungsraum verläuft. Wenn Ihre Leitung vollständig innerhalb eines Kabelkanals oder einer Kabelrinne ohne -Plenum verläuft, können andere Manteltypen akzeptabel sein -, aber OFNP bietet Compliance-Abdeckung für die unterschiedlichsten Installationsumgebungen von Rechenzentren.
