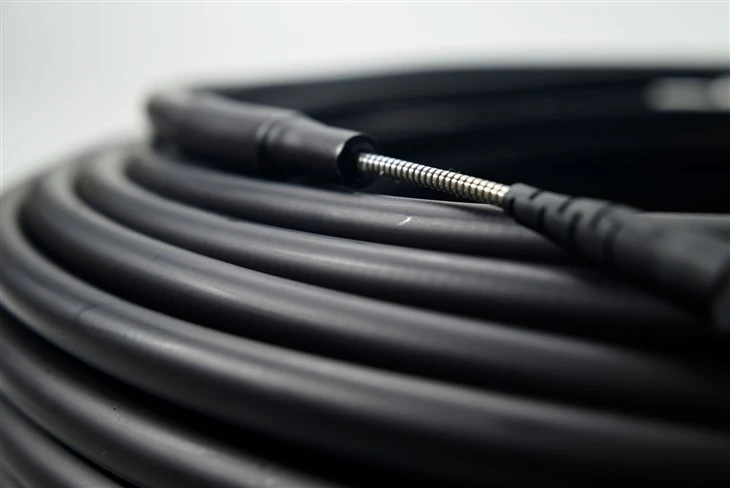

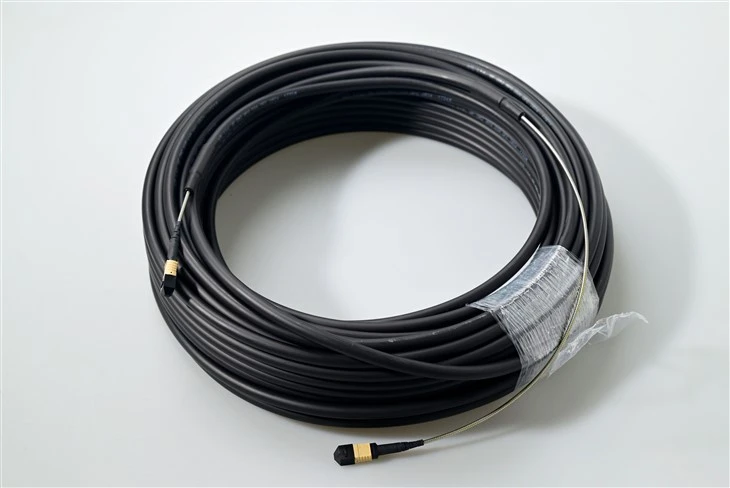

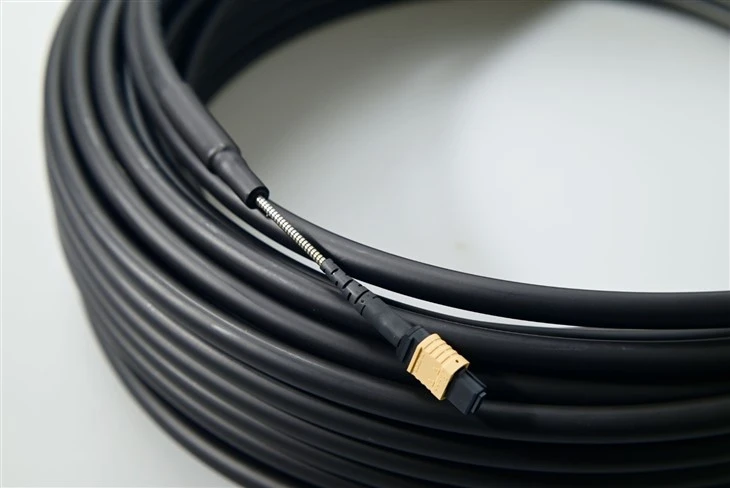

MPO/MTP-gepanzertes Glasfaser-Patchkabel
video
MPO/MTP-gepanzertes Glasfaser-Patchkabel

MPO/MTP-gepanzertes Glasfaser-Patchkabel

Hoch-druckbeständiges-MPO/MTP-Glasfaser-Patchkabel mit Edelstahlarmierung für Rechenzentren, Outdoor-Netzwerke und raue Umgebungen. Singlemode und Multimode, 8–144 Fasern.

●Anschluss: MPO / MTP® (Push-Pull-Verriegelung)
●Fasermodus: OS2 Singlemode·OM3/OM4 Multimode
●Faserzahl: 8, 12, 24, 48, 72, 144
●Armierung: Spiralförmiges -Edelstahlband
●Kabeltyp: Rund / Oval / Blankes Band
●Standards: IEC 61754-7·TIA 604-5
Send Inquiry

Product Introduction

Was ist ein gepanzertes MPO/MTP-Patchkabel?



Ein gepanzertes MPO/MTP-Patchkabel ist eine Mehrfaserkabelbaugruppe, die ein gepanzertes Glasfaserkabel mit hochpräzisen MPO- oder MTP-Anschlüssen an jedem Ende kombiniert. Der gepanzerte Mantel-normalerweise Edelstahl-Spiralband-wickelt sich um den Kabelkern und sorgt für überlegene Druckfestigkeit, Schutz vor Nagetieren und Feuchtigkeitsschutz, ohne die Flexibilität zu beeinträchtigen.

Der Push{0}}Pull-Verriegelungsmechanismus an jedem MTP/MPO-Anschluss ermöglicht ein schnelles, werkzeugloses Einsetzen und Entfernen, selbst in Patchpanels mit hoher-Dichte und begrenztem Zugangsraum. Durch den Abschluss des gepanzerten Kabels mitGlasfaseranschlüsseDiese Baugruppe ermöglicht Plug{0}}and-Verbindungen zwischen Switches, Routern, optischen Transceivern und Medienkonvertern.

Es übernimmt standardmäßig die gleichen Cross-{0}Connect- und Interconnect-FunktionenMPO-Patchkabel, fügt aber die mechanische Haltbarkeit hinzu, die für den Außenbereich, die Industrie oder Umgebungen mit hohem{0}Verkehrsaufkommen erforderlich ist, in denen herkömmliche Kabel dem Risiko einer Beschädigung ausgesetzt wären.



Technische Spezifikationen



Spezifikation

MM verlustarm
Mutimode MT-Ferrule

Standard
Mutimode MT-Ferrule

SM verlustarm
Singlemode MT-Ferrule

Standard
Mutimode MT-Ferrule

Einfügedämpfung

Typisch<0.30dB
Maximal<0.5dB

Typisch<0.50dB
Maximal<0.7dB

Typisch<0.30dB
Maximal<0.7dB

Typisch<0.50dB
Maximal<0.7dB

Rückflussverlust

Größer oder gleich 20 dB

Größer oder gleich 20 dB

Größer oder gleich PC45dB
Größer als oder gleich APC30dB

Größer oder gleich PC45dB
Größer als oder gleich APC30dB



Steckertyp MPO (IEC 61754-7) / MTP® (US Conec High Performance)
Polnischer Typ UPC (flach) oder APC (gewinkelt)
Pin-Konfiguration Männlich (angepinnt) oder Weiblich (nicht angeheftet)
Kabelgeometrie Robustes Rundkabel, ovales Kabel oder blankes Band
Rüstungstyp Spiralförmiges-Edelstahlband





Hauptmerkmale

MTP MPO Fiber Patch Cords Armored Cable Push-Pull Latch Connector

Push-Pull-Verriegelungsanschluss

Der ergonomische Push{0}}Pull-Verschluss ermöglicht die Einhandbedienung in engen Rackräumen. Einfache Montage ohne Werkzeug.

MTP MPO Fiber Patch Cords Armored Cable High-Precision Guide Pins

Hochpräzise-Führungsstifte

Die Ausrichtung wird mit hochpräzisen Führungsstiften erreicht, die eine wiederholbare Kern-zu-Kernausrichtung über mehrere-Faserschnittstellen hinweg gewährleisten.

MTP MPO Fiber Patch Cords Armored Cable Singlemode & Multimode

Singlemode und Multimode

Entwickelt für SM- und MM-Anwendungen mit geringem -Verlust und Standard--Verlusten. OS2 Singlemode (9/125 µm) und OM3/OM4 Multimode (50/125 µm) verfügbar.

MTP MPO Fiber Patch Cords Armored Cable Flexible Cable Geometry

Flexible Kabelgeometrie

Robuste Rundkabel-, Ovalkabel- und blanke Flachbandoptionen sind verfügbar, um Ihren Hauptkabel- und Kassettenanforderungen gerecht zu werden.

MTP MPO Fiber Patch Cords Armored Cable Stainless-Steel Armor

Rüstung aus rostfreiem-Stahl

Die spiralförmige Panzerschicht aus rostfreiem-Stahl bietet eine hervorragende Widerstandsfähigkeit gegen Quetschungen, Stöße und das Nagen durch Nagetiere-ideal fürEinsatz im Freien.

MTP MPO Fiber Patch Cords Armored Cable Color-Coded Housings

Farbcodierte-Gehäuse

Farbcodierte Gehäuse für verschiedene Fasertypen, Poliertypen und Steckerqualitäten zur sofortigen Identifizierung in Racks mit hoher Dichte.





Anwendungen



Die Vielseitigkeit von MTP/MPO-Glasfaser-Patchkabeln mit gepanzerter Konstruktion macht sie für die anspruchsvollsten Bereitstellungen auf physischer Ebene in der Telekommunikations- und Unternehmens-IT-Infrastruktur geeignet.



MPO MTP armored patch cord array trunk cabling connecting MDF and IDF distribution frames

Array-Trunk-Verkabelung

Rückgrat strukturierter Verkabelungssysteme, die Hauptverteiler (MDFs) und Zwischenverteiler (IDFs) mit gepanzerten Hauptleitungen mit hoher -Faserzahl- verbinden.

MTP to LC fanout cassette module breaking out multi-fiber MPO trunk to single-fiber duplex ports

Multi-Faser-Fanout und Kassetten

Teilen Sie MPO-Leitungen mit hoher-Anzahl in einzelne aufLCoder SC-Duplex-Ports über MTP-Kassettenmodule für eine flexible Bereitstellung auf Portebene.

High-density MPO MTP patch cord connected to chassis-based router line card optical interface

Hoch-Kartendichte-Edge-Zugriff

Stellen Sie eine direkte Verbindung zu den optischen Schnittstellen von Linecards und Switches{0}}in Chassis-basierten Routern-und DWDM-Plattformen her, bei denen die Glasfaserdichte von entscheidender Bedeutung ist.

Armored MPO MTP fiber patch cord interconnecting optical distribution frames in cable tray

Optische Cross-Verbindung

Gepanzerte Verbindungen zwischen optischen Verteilerrahmen (ODFs), wodurch die Anfälligkeit ungeschützter Patchkabel in offenen Kabeltrassen beseitigt wird.

MPO MTP armored patch cords deployed in data center spine-leaf structured cabling architecture

Strukturierte Verkabelung für Rechenzentren

Spine-Leaf- und End-of-Row-Architekturen in Hyperscale und EnterpriseRechenzentrumsumgebungen.

Stainless-steel armored MPO MTP fiber patch cable installed in outdoor cell tower cabinet

Outdoor und raue Umgebungen

Mobilfunkmasten, Campus-Backbone-Verbindungen und Industrienetzwerke profitieren von der Widerstandsfähigkeit der Panzerung gegen Druck und Feuchtigkeit. Ein bevorzugterGepanzertes Glasfaser-Patchkabel für den Außenbereich.



Häufig gestellte Fragen



F: Was ist der Unterschied zwischen MPO- und MTP-Anschlüssen?

A: MPO (Multi-fiber Push On) ist der generische Steckverbinderstandard, der in IEC 61754-7 und TIA 604-5 definiert ist. MTP® ist eine eingetragene Marke von US Conec für eine leistungsstarke MPO-Variante mit engeren Toleranzen, abnehmbaren Führungsstiften und einem verbesserten Federmechanismus. MTP-Steckverbinder sind vollständig mit Standard-MPO-Steckverbindern kompatibel, erzielen jedoch im Allgemeinen eine geringere Einfügungsdämpfung und eine höhere Wiederholgenauigkeit. Erfahren Sie mehr überArten von Glasfasersteckern.

F: Können gepanzerte MPO/MTP-Patchkabel im Freien oder in rauen Umgebungen verwendet werden?

A: Ja. Die Edelstahlpanzerung-schützt die inneren Fasern vor Druckbelastungen, Nagetierfraß und Feuchtigkeit-häufigen Fehlerarten bei Außen- und unterirdischen Leitungsinstallationen. Diese gepanzerten Glasfaser-Patchkabel für den Außenbereich eignen sich für Luft-, Leitungs- und direkte -Erdverlegungen sowie für Küsten-, Industrie- und Umgebungen mit hoher -Luftfeuchtigkeit. Bitte informieren Sie sich über spezifische Umwelteinstufungen und Optionen für wasserdichte SteckverbinderKontaktieren Sie unser Vertriebsteam. Siehe auch unseren Leitfaden zum ThemaVerwendung von Glasfaser-Patchkabeln im Freien.

F: Welchen Standards entsprechen Ihre MPO/MTP-Steckverbinder?

A: Unsere gepanzerten MPO/MTP-Patchkabel entsprechen IEC 61754-7 (Abmessungen und Leistung der MPO-Steckerschnittstelle) und TIA 604-5 / FOCIS-5 (Anforderungen an die Kompatibilität von MPO-Steckern). Für weitere Zertifizierungen oder Prüfberichte wenden Sie sich bitte an unsKontaktieren Sie unser Vertriebsteam.

F: Welche Faserzahlen sind verfügbar?

A: Zu den Standardoptionen gehören 8, 12, 24, 48, 72 und 144 Fasern. Benutzerdefinierte Konfigurationen sind über unser OEM/ODM-Programm verfügbar.

F: Wie wähle ich zwischen Singlemode- und Multimode-bewehrten MPO-Kabeln?

A: Verwenden Sie OS2 Singlemode (9/125 µm) für Verbindungen mit großer Reichweite oder WDM-Systeme. Wählen Sie OM3/OM4 Multimode (50/125 µm) für Rechenzentrumsläufe mit kurzer -Reichweite-Multimode reduziert in der Regel die Systemkosten aufgrund günstigerer Transceiver.

F: Wie bestelle ich ein kundenspezifisches gepanzertes MPO/MTP-Patchkabel?

A: Kontaktieren Sie unser Vertriebsteammit den folgenden Parametern: Steckerendtypen (MPO/MTP männlich oder weiblich oder Breakout zu LC/SC viaandere Steckertypen), Fasermodus (OS2/OM3/OM4), Faseranzahl (8–144 F), Polaritätstyp (Typ A/B/C), Kabellänge, Kabelgeometrie (rund/oval/blankes Band) und Mantelfarbe (Gelb für SM, Aquamarin für OM3/OM4 oder benutzerdefiniert). Wir unterstützen die vollständige OEM/ODM-Anpassung vom Prototyp bis zur Serienproduktion.

F: Was sind die MPO-Polaritätstypen A, B und C?

A: Typ A (gerade-durchgehend) ordnet jede Faserposition an einem Ende derselben Position am anderen Ende zu. Typ B (umgekehrt) dreht das gesamte Faserarray um, indem Position 1 mit Position 12 gepaart wird und so weiter. Typ C (umgedrehte Paare) kehrt benachbarte Faserpaare um. Der richtige Polaritätstyp hängt von Ihrer Systemarchitektur und dem Transceiver-Layout ab.

F: Wie sollte ich MTP/MPO-Anschlüsse warten und reinigen?

A: Verwenden Sie vor jedem Paarungszyklus einen Ein-{0}}Klick-MTP-Reinigungsstift oder einen fusselfreien-Kassettenreiniger. Vermeiden Sie es, die Endfläche zu berühren, und verschließen Sie nicht verwendete Anschlüsse stets mit einer Kappe. Eine ausführliche Anleitung finden Sie in unsererWartungs- und Reinigungsanleitung für Glasfaser-Jumper.
