Was ist ein 12-adriges SC/UPC-zu-LC/UPC-Glasfaser-Patchkabel?

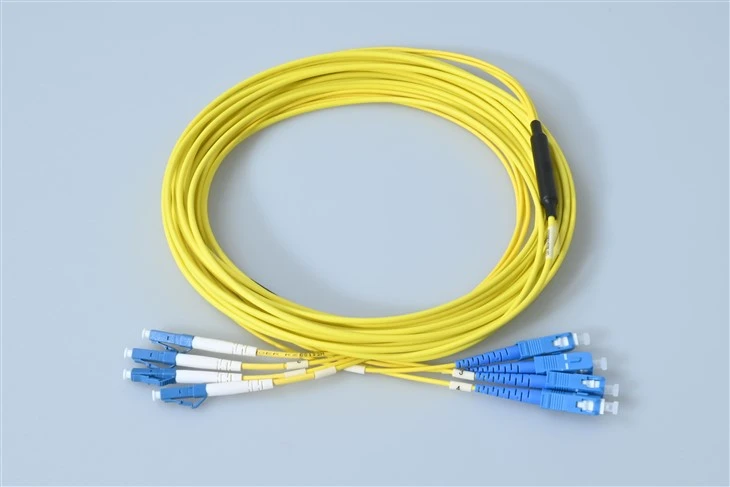

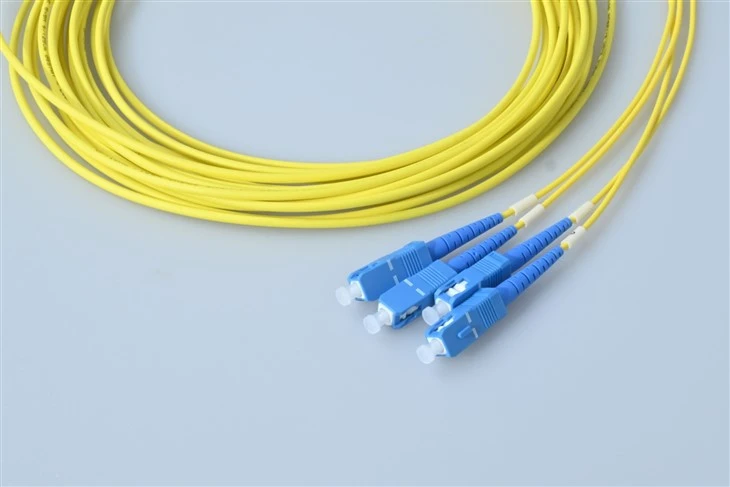

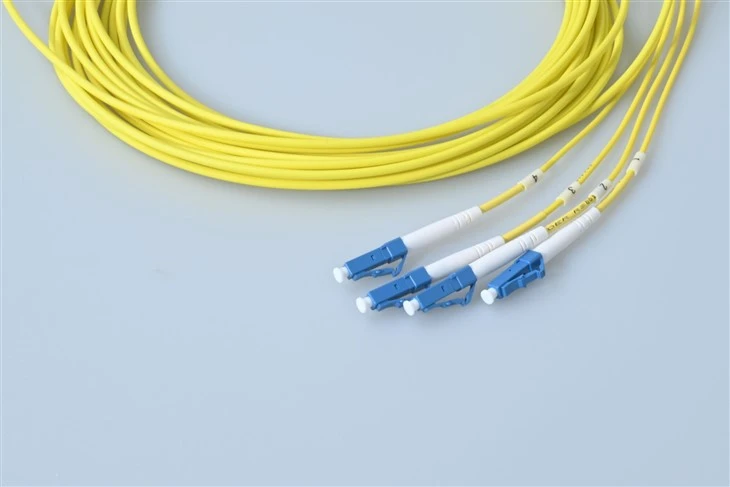

Ein 12-adriges SC/UPC-zu-LC/UPC-Glasfaser-Patchkabel ist eine vorkonfektionierte Multifaser-Kabelbaugruppe, die zwölf einzelne Singlemode- oder Multimode-Fasern in einem einzigen runden Mantel zusammenfasst. Ein Ende wird mit zwölf abgeschlossenSC-UPC-Anschlüsse(2,5 mm Keramikferrule, Push{1}}Pull-Verriegelung), während das gegenüberliegende Ende zwölf LC UPC-Anschlüsse trägt (1,25 mm kleine -Form-Ferrule). Das hybride SC-LC-Design verbindet herkömmliche ODF- und Patchpanel-Ports mit hochdichten SFP/SFP+-Transceiver-Schnittstellen in einem einzigen Plug-and-Play-Kabel, wodurch zwölf separate Duplex-Jumper überflüssig werden.
Wichtige Spezifikationen
| Parameter | Einheit | FC-, SC-, LC-/Panzerfaser-Patchkabel | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | UPC | PC | UPC | PC | APC | |||||
| Einfügedämpfung (typisch) | dB | Kleiner oder gleich 0,3 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,3 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,3 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,3 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,3 | Kleiner oder gleich 0,3 |
| Rückflussverlust | dB | Größer oder gleich 45 | Größer oder gleich 50 | Größer oder gleich 60 | Größer oder gleich 30 | Größer oder gleich 45 | Größer oder gleich 50 | Größer oder gleich 30 | Größer oder gleich 45 | Größer oder gleich 50 | Größer oder gleich 35 | Größer oder gleich 55 | Größer oder gleich 75 |
| Betriebswellenlänge | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Austauschbarkeit | dB | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | ||||||||
| Vibration | dB | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | Kleiner oder gleich 0,2 | ||||||||
| Betriebstemperatur | Grad | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Lagertemperatur | Grad | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kabeldurchmesser | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Konnektivitätslösungen
SC-zu-LC-Hybridschnittstelle - Ein Kabel, zwei Portstandards
Diese 12-Faserbaugruppe wurde speziell-für Netzwerke entwickelt, die SC-Schnittstellengeräte (OLT-Linecards, PLC-Splitter-Verteilerrahmen, CATV-Headend) mit LC-Schnittstellengeräten (SFP/SFP+-Transceiver, Patchpanels mit hoher-Dichte, Ethernet-Switches) kombinieren. Anstatt sechs separate Duplex-Jumper zu verlegen, bietet ein einzelnes 12-adriges Patchkabel die gleiche Kanalanzahl bei weitaus geringerem Kabelvolumen. Das Kabel ist in Singlemode 9/125 µm (OS2) und Multimode 50/125 µm (OM3/OM4) mit PVC- oder LSZH-Manteloptionen erhältlich und passt sich an Steigleitungen, Plenums oder allgemeine Innenumgebungen an. Kundenspezifische Längen und farbcodierte Breakout-Pigtails können auf Anfrage angegeben werden.
Merkmale
Größer oder gleich 50 dB Rückflussdämpfung (UPC)
Die UPC-Flachlichtbogenpolitur minimiert die Rückreflexion auf mindestens 50 dB auf jedem Kern und gewährleistet so eine stabile Signalqualität für bidirektionale WDM- und PON-Systeme.
12-Faser-Konsolidierung
Ersetzt sechs Duplex-Jumper durch ein Rundkabel, wodurch die Überlastung der Pfade erheblich reduziert und das Verschieben, Hinzufügen und Ändern innerhalb des Kabels vereinfacht wirdGlasfaser-Anschlusskastenoder Verteilerschrank.
Breite Temperatur- und Aramidgarnverstärkung
Die mit Aramid-verstärkte Kabelkonstruktion bietet eine hohe Zugfestigkeit und arbeitet zuverlässig von −40 Grad bis +75 Grad -, geeignet für unbeheizte Telekommunikationsunterstände und Dachschränke.
100 % pro-Kern getestet
Jede Faser wird vor dem Versand per Interferometer-auf Einfügungsdämpfung (typischerweise kleiner oder gleich 0,2 dB) und Rückflussdämpfung geprüft -keine Probenahme, keine Ausnahmen.
Entwickelt für Glasfasernetzwerke mit hoher-Dichte und geringem-Verlust
Die SC-LC-UPC-Hybridkonfiguration kombiniert eine 2,5-mm-Push-{1}}Pull-SC-Schnittstelle mit einer 1,25-mm-LC-Schnittstelle im Latch-Stil und ermöglicht so das direkte Patchen zwischen ODF-Frames und SFP-basierten Switches ohne Zwischenadapter. Sein flaches UPC-{6}Bogenende- eignet sich für Netzwerke, in denen Einfügungsdämpfung wichtiger ist als extreme Rückreflexionsunterdrückung -, wie etwa Gigabit-Ethernet, 10G-SFP+-Verbindungen und Unternehmens-LAN-Backbone-Strecken.
Anwendungsszenarien
FTTX Central Office - OLT zum Switch Interconnect
Patcht 12 Fasern zwischen OLT-SC-Ports und Ethernet-Aggregation-Switch-LC-SFP+-Schächten in einer Kabelstrecke, wodurch das Durcheinander von Cross-{2}Connect-Trays reduziert und die Teilnehmerbereitstellung beschleunigt wird.
Enterprise Data Center - ODF zum Top-von-Rack-Switch
Leitet zwölf Singlemode-Kanäle von einem wandmontierten Verteilerrahmen zu LC--dichten ToR-Switches in einem einzigen 3,0-mm-Rundkabel -, ideal für strukturierte Verkabelungsaufbauten, die den TIA-568-Standards entsprechen.
CATV-Kopfstelle - Optischer Empfänger zum Verteilungsknotenpunkt
Verbindet SC-terminierte optische Empfänger mit LC-basierten Edge-QAM- oder IP-Videoplattformen. Die Rückflussdämpfung von mindestens 50 dB hält die Reflexionen niedrig genug für eine stabile analoge und digitale Signalübertragung.
Campus-LAN-Backbone - Telekommunikations-Room-to-Floor-Switch
Verbindet SC-Patchfelder im Haupttelekommunikationsraum mit LC-SFP-Ports auf Zugangsschaltern auf Bodenebene. Durch die Konsolidierung von zwölf Fasern in einem ummantelten Kabel bleiben die Steigleitungen in mehrstöckigen Gebäuden organisiertAls Rückgrat dienen Glasfaser-Patchkabel.
Benutzerdefinierte Optionen
| Anpassungskategorie | Optionen | Beschreibung/Anmerkungen |
|---|---|---|
| Fasertyp | Singlemode (SM) 9/125 OS1 / OS2 | Hochgeschwindigkeitsübertragung über große Entfernungen, geeignet für Singlemode-Netzwerke |
| Multimode (MM) 50/125 / 62,5/125 | Geeignet für LAN-Umgebungen über kurze Distanzen | |
| Faserpolitur / Sorte | PC | Standardmäßige Politur für physikalischen Kontakt, die üblicherweise für Multimode verwendet wird |
| UPC | Poliermittel mit extrem geringer Rückflussdämpfung, häufig für Singlemode verwendet | |
| APC | 8-Grad-Winkelpolierung, ideal für die Singlemode-Übertragung über weite -Distanzen | |
| Anzahl der Faserkerne | 12-Kern | Standard, kann angepasst werden (1, 2, 4, 8, 12, 24 Kerne usw.) |
| Steckertyp | SC → LC | Standardmäßig, kann auf SC→SC / LC→LC / LC→SC angepasst werden |
| SC UPC / SC APC | SC-Endpoliertyp | |
| LC UPC / LC APC | LC-Endpoliertyp | |
| Kabelbewertung | Riser (OFNR) | Für vertikale Boden-zu-Bodenverkabelung |
| Plenum (OFNP) | Für lufttechnische Räume, hohe Brandschutzklasse | |
| Kabeldurchmesser | φ0,9 mm | Hohe -Verkabelungsdichte, platzsparend- |
| φ2,0 mm | Standardverkabelung | |
| φ3,0 mm | Langlebig, geeignet für Umgebungen mit mechanischer Beanspruchung | |
| Duplex / Simplex | Simplex | Einzelfaser |
| Duplex | Doppelfaser, häufig für SC-LC-Paarungen verwendet | |
| Betriebsumgebung | Betriebstemperatur: -40 bis 75 Grad | Geeignet für industrielle Umgebungen |
| Lagertemperatur: -45 bis 85 Grad | Sicher für die langfristige-Aufbewahrung | |
| Optionale Dienste | OEM-/ODM-Anpassung | Etiketten, Farben, Längen, Sonderverpackungen |
| Benutzerdefinierte Faserlänge | Standard 0,5 m ~ 100 m, kann individuell angepasst werden | |
| SFP/XFP/SFP+-kompatibel mit hoher-Dichte | Kompatibel mit Transceivern mit hoher -Dichte |
FAQ
F: Was ist der Unterschied zwischen UPC- und APC-Polierung bei diesem 12-adrigen Patchkabel?
A: UPC (Ultra Physical Contact) verwendet eine flache-Bogenendfläche-, die eine Rückflussdämpfung von mindestens 50 dB - liefert, ausreichend für Gigabit/10G-Ethernet, LAN und die meisten CATV-Systeme. APC (Angled Physical Contact) fügt einen Winkel von 8 Grad hinzu, um eine Rückflussdämpfung von mindestens 60 dB zu erreichen, die für rückreflexionsempfindliche Protokolle wie GPON und DWDM erforderlich ist. Wenn Ihr Netzwerk verwendetSC APC-Schnittstellen auf der OLT-Seite, wählen Sie stattdessen die APC-Variante.
F: Kann ich dieses Kabel in Multimode OM3 oder OM4 für den Einsatz in Rechenzentren mit kurzer{2}Reichweite bestellen?
A: Ja. Die 12-adrige SC/UPC–LC/UPC-Baugruppe ist in den Ausführungen Singlemode OS2 (9/125 µm) und Multimode OM3 oder OM4 (50/125 µm, Aquajacke) erhältlich. Geben Sie bei Ihrer Bestellung die Faserqualität und die gewünschte Länge an.
F: Wie schneidet eine 12-adrige Baugruppe im Vergleich zur Verwendung von sechs einzelnen Duplex-SC-LC-Jumpern ab?
A: Ein einzelnes 12--Faserkabel reduziert das Leitungsvolumen im Vergleich zu sechs losen Duplexkabeln erheblich, was die Behinderung des Luftstroms verringert und das Kabelmanagement vereinfacht. Außerdem verkürzt sich die Installationszeit, da Sie statt sechs nur ein Kabel verlegen und konfektionieren müssen. Die optische Leistung ist identisch – bei jedem Stecker werden die gleichen Präzisions-Zirkonoxid-Ferrulen und die gleiche UPC-Politur verwendet.
F: Welche Mantelmaterialien und Entflammbarkeitsklassen sind verfügbar?
A: Zu den Standardoptionen gehören PVC-Ummantelungen (OFNR-Steigrohr-bewertet) und LSZH-Ummantelungen (niedrig-rauchfrei-halogen). LSZH wird für geschlossene Sammelräume, Tunnel oder andere Umgebungen empfohlen, in denen die örtlichen Brandschutzbestimmungen eine Halogen-freie, geringe-Rauchleistung erfordern. Beide Versionen verwenden Verstärkungselemente aus Aramidgarn.
F: Werden benutzerdefinierte Konfigurationen unterstützt -, z. B. unterschiedliche Kernzahlen oder Connector-Kombinationen?
A: Absolut. Evolux Fiber bietet OEM/ODM-Service für verschiedene Kernzahlen und alternative Steckerpaarungen (z. B.SC/APC zu LC/UPC), benutzerdefinierte Längen und aufgefächerte Sub--Kabel im Breakout--Stil. Kontaktieren Sie unser Engineering-Team mit Ihrer Spezifikation für eine maßgeschneiderte Lösung.
