Wie misst man die spektrale Reaktion eines Glasfaser-SPS-Splitters?

Hallo! Als Lieferant von Glasfaser-SPS-Splittern werde ich oft gefragt, wie man die spektrale Empfindlichkeit dieser raffinierten Geräte messen kann. Deshalb dachte ich, ich würde einige Erkenntnisse zu diesem Thema teilen.

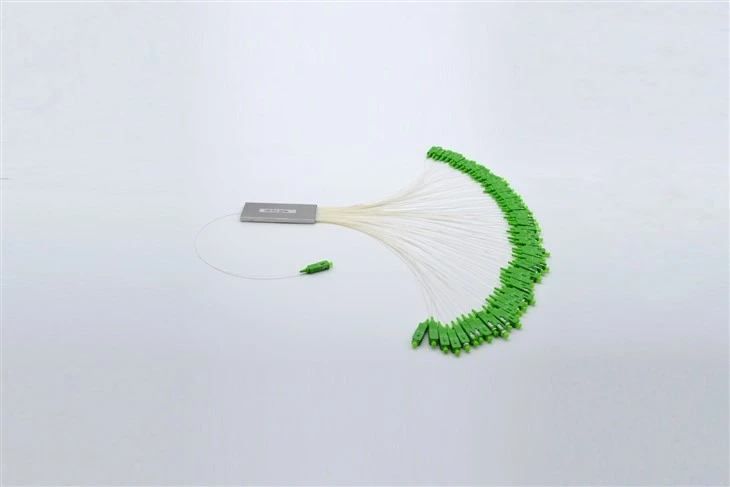

Lassen Sie uns zunächst verstehen, was ein Glasfaser-SPS-Splitter ist. Es ist eine Schlüsselkomponente in Glasfasernetzwerken und dient zur Aufteilung eines optischen Signals in mehrere Ausgänge. Wir bieten eine Reihe dieser Splitter an, wie z1x64 Plc-Fasersplitter, Stahlrohr, blanke Faser 250 µm, Sc APC, Singlemode, Die1x16 Plc-Fasersplitter, Stahlrohr, blanke Faser 250 µm, Sc Upc, Singlemode, und die1x4 PLC-Glasfasersplitter.

Warum die spektrale Reaktion messen?

Die Messung der spektralen Reaktion eines Glasfaser-PLC-Splitters ist von entscheidender Bedeutung. Es hilft uns zu verstehen, wie der Splitter über verschiedene Wellenlängen hinweg funktioniert. Dies ist wichtig, da Glasfasersignale in realen Anwendungen bei verschiedenen Wellenlängen betrieben werden können. Indem wir die spektrale Reaktion kennen, können wir sicherstellen, dass der Splitter in verschiedenen Netzwerkkonfigurationen gut funktioniert.

Benötigte Ausrüstung

Um die spektrale Empfindlichkeit zu messen, benötigen Sie einige wichtige Geräte:

1. Lichtquelle: Eine abstimmbare Laserquelle ist ideal. Damit können Sie die Wellenlänge des Lichts variieren, das in den Splitter geleitet wird. Auf diese Weise können Sie die Leistung des Splitters bei verschiedenen Wellenlängen testen.
2. Leistungsmesser: Dieses Gerät misst die Leistung des Lichts, das aus jedem Ausgangsport des Splitters austritt. Um zuverlässige Ergebnisse zu erhalten, benötigen Sie einen Leistungsmesser mit hoher Genauigkeit.
3. Glasfaserkabel: Für den Anschluss der Lichtquelle, des Splitters und des Leistungsmessers sind hochwertige Glasfaserkabel unerlässlich. Stellen Sie sicher, dass die Kabel ordnungsgemäß abgeschlossen sind, um Signalverluste zu vermeiden.

Der Messvorgang

1. Aufstellen: Verbinden Sie zunächst die abstimmbare Laserquelle über ein Glasfaserkabel mit dem Eingangsanschluss des Fiber Optic PLC Splitters. Verbinden Sie dann jeden Ausgangsport des Splitters über separate Glasfaserkabel mit einem Leistungsmesser.
2. Erste Kontrollen: Bevor Sie mit der Messung beginnen, stellen Sie sicher, dass alle Verbindungen fest sind. Überprüfen Sie den Leistungsmesser, um sicherzustellen, dass er richtig kalibriert ist. Sie können auch einen Schnelltest mit einer einzelnen Wellenlänge durchführen, um sicherzustellen, dass alles wie erwartet funktioniert.
3. Wellenlängen-Sweep: Starten Sie die abstimmbare Laserquelle und stellen Sie sie auf die Startwellenlänge Ihres Messbereichs ein. Sie könnten beispielsweise bei 1260 nm beginnen. Messen Sie die Leistung an jedem Ausgangsanschluss mit den Leistungsmessern. Erhöhen Sie dann die Wellenlänge um einen kleinen Schritt, beispielsweise 1 nm, und wiederholen Sie die Leistungsmessung an jedem Ausgangsport. Machen Sie so weiter, bis Sie das Ende Ihres Messbereichs erreicht haben, der bei 1625 nm liegen könnte.
4. Datenaufzeichnung: Zeichnen Sie die Daten auf, während Sie die Leistung bei jeder Wellenlänge und jedem Ausgangsport messen. Sie können eine Tabellenkalkulation oder eine Datenprotokollierungssoftware verwenden, um die Werte im Auge zu behalten. Diese Daten werden zur Darstellung der spektralen Antwortkurve verwendet.
5. Berechnungen: Sobald Sie alle Daten haben, können Sie den Einfügungsverlust und die Gleichmäßigkeit für jede Wellenlänge berechnen. Der Einfügungsverlust ist die Differenz zwischen der Eingangsleistung und der Ausgangsleistung bei einer bestimmten Wellenlänge. Die Gleichmäßigkeit ist der Unterschied zwischen der maximalen und minimalen Ausgangsleistung bei einer bestimmten Wellenlänge.

Zeichnen der spektralen Reaktionskurve

Nachdem alle Daten gesammelt wurden, ist es an der Zeit, die spektrale Antwortkurve zu zeichnen. Sie können Software wie Excel oder spezielle optische Messsoftware verwenden. Tragen Sie auf der x-Achse die Wellenlänge und auf der y-Achse den Einfügungsverlust oder die Ausgangsleistung ein. Diese Kurve gibt Ihnen eine visuelle Darstellung der Leistung des Splitters bei verschiedenen Wellenlängen.

Analyse der Ergebnisse

1. Einfügedämpfung: Sehen Sie sich die Einfügedämpfungswerte bei verschiedenen Wellenlängen an. Ein guter Glasfaser-PLC-Splitter sollte über den gesamten Betriebswellenlängenbereich eine geringe Einfügungsdämpfung aufweisen. Eine hohe Einfügungsdämpfung kann auf Probleme mit dem Splitter hinweisen, beispielsweise auf eine schlechte Fertigungsqualität oder eine Beschädigung.
2. Gleichmäßigkeit: Überprüfen Sie die Einheitlichkeitswerte. Wünschenswert ist eine gleichmäßige Ausgangsleistung über alle Ausgangsanschlüsse. Wenn zwischen den Ports ein großer Unterschied in der Ausgangsleistung besteht, kann dies zu einem Signalungleichgewicht im Netzwerk führen.
3. Höhen und Tiefen: Suchen Sie nach Spitzen oder Einbrüchen in der spektralen Empfindlichkeitskurve. Spitzen könnten auf Resonanzeffekte hinweisen, während Einbrüche auf Absorption oder Interferenz zurückzuführen sein könnten. Diese Unregelmäßigkeiten können die Leistung des Splitters beeinträchtigen und sollten weiter untersucht werden.

Tipps für genaue Messungen

• Umgebungsbedingungen: Halten Sie die Messumgebung stabil. Temperatur und Luftfeuchtigkeit können die Leistung des Splitters und der Messgeräte beeinträchtigen. Versuchen Sie, die Messung in einer kontrollierten Umgebung durchzuführen.
• Kabelmanagement: Stellen Sie sicher, dass die Glasfaserkabel nicht zu stark gebogen oder verdreht sind. Ein Biegen der Kabel kann zu Signalverlusten führen und die Messergebnisse beeinträchtigen.
• Kalibrierung: Kalibrieren Sie die abstimmbare Laserquelle und die Leistungsmesser regelmäßig, um genaue Messungen sicherzustellen.

Qualitätssicherung

Als Lieferant führen wir diese Spektralreaktionsmessungen an allen unseren Glasfaser-SPS-Splittern durch, bevor wir sie an unsere Kunden versenden. Dadurch wird sichergestellt, dass die Splitter den geforderten Qualitätsstandards entsprechen. Darüber hinaus führen wir für jeden Splitter detaillierte Aufzeichnungen über die Messergebnisse, die wir unseren Kunden auf Anfrage zur Verfügung stellen können.

Abschluss

Die Messung der spektralen Reaktion eines Glasfaser-PLC-Splitters ist ein entscheidender Schritt zur Sicherstellung seiner Leistung in Glasfasernetzwerken. Wenn Sie die oben beschriebenen Schritte befolgen, können Sie die Leistung des Splitters über verschiedene Wellenlängen hinweg genau messen. Unabhängig davon, ob Sie Netzwerkinstallateur oder Ingenieur sind oder sich einfach nur für Glasfaser interessieren, können Sie bei der Auswahl eines Splitters fundierte Entscheidungen treffen, wenn Sie wissen, wie die Spektralempfindlichkeit gemessen wird.

Wenn Sie auf der Suche nach hochwertigen Glasfaser-SPS-Splittern sind und mehr über unsere Produkte erfahren möchten, können Sie sich gerne für eine Kaufberatung an uns wenden. Wir sind hier, um Ihnen zu helfen, den richtigen Splitter für Ihre Bedürfnisse zu finden.
