Wie teste ich die Leistung von Faser -St. Zöpfen?

Hallo! Als Lieferant von Faser -St. Zöpfen werde ich oft gefragt, wie sie ihre Leistung testen kann. In diesem Blog werde ich Ihnen die Methoden und Schritte teilen, mit denen ich sicherstellen kann, dass diese Zöpfen den hohen Qualitätsstandards erfüllen.

Warum das Testen von Glasfaser -Zöpfen testen, ist entscheidend

Lassen Sie uns zunächst darüber sprechen, warum wir diese Zöpfen testen müssen. Glasfaser -St. -Zögel werden in einer Vielzahl von Anwendungen verwendet, von Telekommunikation bis hin zu Rechenzentren. Eine schlechte Leistung kann zu Signalverlust, langsamer Datenübertragung und sogar Systemausfällen führen. Daher ist eine ordnungsgemäße Prüfung von wesentlicher Bedeutung, um sicherzustellen, dass sie wie erwartet funktionieren und sich in verschiedenen Umgebungen verlassen können.

Visuelle Inspektion

Der erste Schritt beim Testen von Glasfaser -Zöpfen ist eine einfache visuelle Inspektion. Sie brauchen keine ausgefallene Ausrüstung für diesen. Schauen Sie sich einfach den Zopf an. Überprüfen Sie die Faser auf sichtbare Schäden wie Risse, Bruch oder Biegungen. Untersuchen Sie auch den Stecker. Stellen Sie sicher, dass das Ende des Steckers sauber ist. Dreck, Staub oder Kratzer können einen Signalverlust verursachen.

Sie können ein einfaches Mikroskop oder eine Faserinspektionssonde für eine detailliertere Ansicht verwenden. Ein schmutziger Stecker kann mit einem Fussel gereinigt werden - kostenloser Säule und eine geeignete Reinigungslösung. Wenn Sie während dieser Sichtprüfung einen großen Schaden finden, ist der Zopf möglicherweise nicht für den Einsatz geeignet und sollte ersetzt werden.

OPTISCHE ZEIT - DOMAIN REFOLGEMOLTER (OTDR) -Tests

Ein OTDR ist ein leistungsstarkes Werkzeug zum Testen von Glasfaserkabeln, einschließlich ST -Zöpfen. Es funktioniert, indem es einen Lichtpuls in die Faser sendet und das reflektierte Licht misst. Dies hilft uns, Fehler wie Bruch oder Biegungen entlang der Länge des Zettiers zu erkennen.

So machst du es:

1. Schließen Sie das OTDR mit dem Faser -Pigtzig an. Stellen Sie sicher, dass die Verbindung sicher ist.
2. Richten Sie den OTDR mit den entsprechenden Parametern ein. Dies schließt die Wellenlänge des Lichts, die Pulsbreite und den Bereich ein.
3. Starten Sie den Test. Der OTDR schickt dann den Lichtimpuls in den Zopf und zeichnet das reflektierte Licht auf.
4. Analysieren Sie die Ergebnisse. Der OTDR zeigt ein Diagramm an, das die Eigenschaften des Zopfbaus zeigt. Suchen Sie nach plötzlichen Tropfen oder Spikes im Diagramm, was auf einen Fehler hinweisen könnte.

OTDR -Tests sind großartig, da es Ihnen ein detailliertes Bild des Zetteilszustands geben kann, einschließlich des Standorts und der Schwere aller Fehler.

Einfügen von Verlusttests

Der Einfügungsverlust ist ein weiterer wichtiger Parameter, der in Faserfaser -Pigetten testen kann. Es misst die Lichtmenge, die verloren geht, wenn der Zopf in ein Glasfasersystem eingeführt wird. Ein hoher Einfügungsverlust bedeutet, dass weniger Licht über den Zopf übertragen wird, was die Leistung des Gesamtsystems beeinflussen kann.

Um den Einfügungsverlust zu testen, benötigen Sie eine Lichtquelle und ein Leistungsmesser. Hier sind die Schritte:

1. Schließen Sie zunächst die Lichtquelle an ein Ende einer Referenzfaser an. Messen Sie die Ausgangsleistung der Lichtquelle mit dem Leistungsmesser. Dies gibt Ihnen den anfänglichen Leistungswert.
2. Schließen Sie dann den Faser -Pigsail zwischen der Referenzfaser und dem Leistungsmessgerät an. Messen Sie die Kraft erneut.
3. Berechnen Sie den Einfügungsverlust, indem Sie die mit dem Zetteil gemessene Leistung vom anfänglichen Leistungswert subtrahieren.

Der akzeptable Einfügungsverlust für Faser -St. -Zöcke kann je nach Anwendung variieren, aber im Allgemeinen sollte es so niedrig wie möglich sein.

Returnverlust -Tests

Der Renditeverlust hängt mit der Lichtmenge zusammen, die vom Stecker des Zopfanschlusses reflektiert wird. Ein hoher Renditeverlust kann zu Störungen führen und die Leistung des Glasfasersystems beeinflussen.

Um den Renditeverlust zu testen, können Sie einen Return -Loss -Tester verwenden. Hier ist, was Sie tun:

1. Schließen Sie den Returnverlust -Tester mit dem Faser -Pigtzig an.
2. Starten Sie den Test. Der Tester misst die Lichtmenge, die vom Stecker zurückgegeben wird.
3. Das Ergebnis wird normalerweise in Dezibel (DB) ausgedrückt. Ein höherer Renditeverlustwert ist besser, da er bedeutet, dass weniger Licht zurückgegeben wird.

Vergleich mit anderen Zöpfen

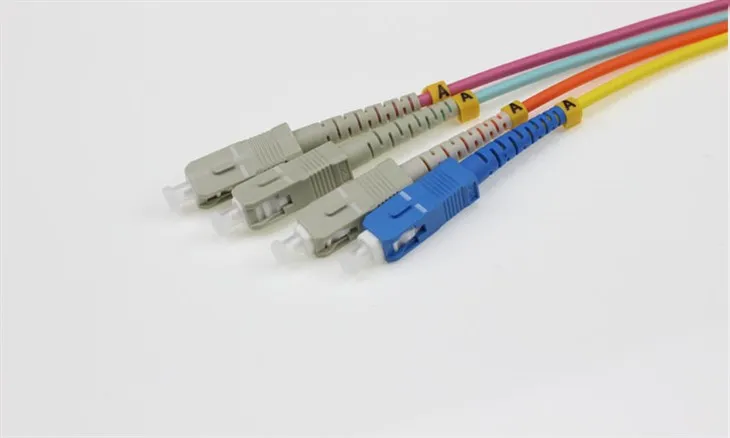

Wenn es um Glasfaser -Zöpfen geht, sind verschiedene Typen verfügbar, wieGlasfaser -SC -ZopfUndGlasfaser -LC -Zöpfen. Während die grundlegenden Testprinzipien ähnlich sind, kann jeder Typ einige spezifische Anforderungen haben.

Beispielsweise unterscheiden sich die Anschlüsse von SC- und LC -Zöpfen von den ST -Anschlüssen. Das Ende - Gesichtsgeometrie und die Art und Weise, wie sie in einem System installiert werden, kann variieren. Wenn Sie diese verschiedenen Arten von Zöpfen testen, müssen Sie Ihre Testmethoden und -geräte entsprechend anpassen.

Gewährleistung einer konsequenten Qualität

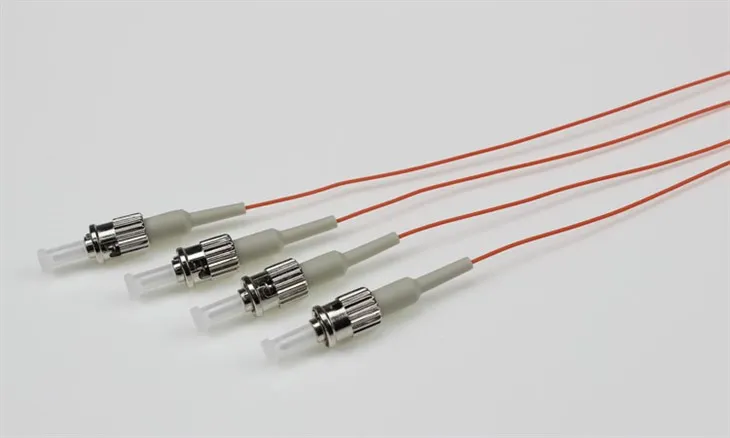

Als Anbieter vonGlasfaser -St. ZöpfenIch weiß, wie wichtig es ist, eine konsistente Qualität zu gewährleisten. Deshalb führe ich diese Tests an jedem Zopf durch, bevor es meine Einrichtung verlässt. Auf diese Weise kann ich garantieren, dass meine Kunden ein hochwertiges Qualitätsprodukt erhalten, das in ihren Anwendungen gut abschneidet.

Kontakt zum Kauf

Wenn Sie sich auf dem Markt für Glasfaser -St. Zöcke oder Fragen zu Tests oder unseren Produkten haben, zögern Sie nicht, sich zu wenden. Ich bin hier, um Ihnen dabei zu helfen, die richtige Lösung für Ihre Bedürfnisse zu finden. Unabhängig davon, ob Sie ein neues Netzwerk einrichten oder ein vorhandenes aktualisieren, kann ich Ihnen Top zur Verfügung stellen.

Referenzen

• "Glasfaser -Test und -messung" von Jeff Hecht
• "Optische Glasfaserkommunikation: Prinzipien und Praxis" von John M. Senior
