Wie beende ich die Glasfaser -Zöpfen?

Das Beenden von Faser -St. Zöpfen ist ein entscheidender Prozess, der Präzision und Wissen erfordert. Als Lieferant von Glasfaser -Zöpfen habe ich zahlreiche Anfragen zum Kündigungsprozess gestellt. In diesem Blog -Beitrag werde ich einen detaillierten Leitfaden zur Beendigung der Glasfaser -St -Zöpfe teilen, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten.

Verständnis von Faseroptikern

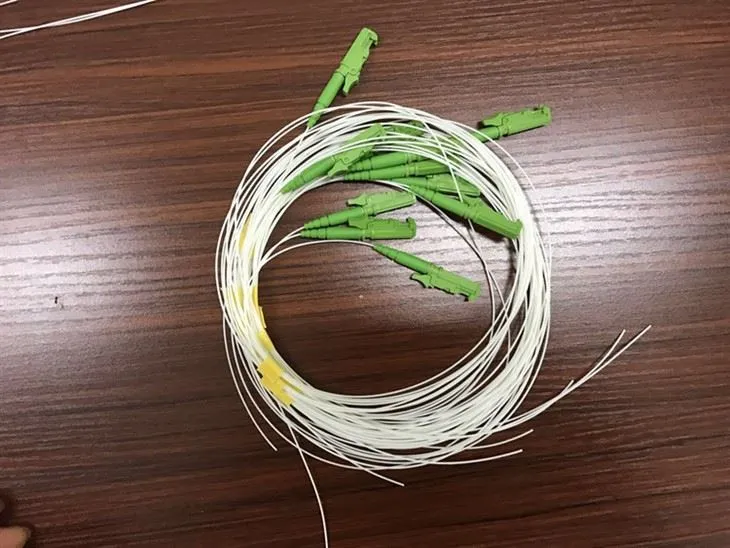

Bevor Sie sich mit dem Beendigungsprozess einleiten, ist es wichtig zu verstehen, welche Glasfaser -Pigtzigs sind. ST -Zöpfen sind kurze Längen des Glasfaserkabels mit einem vor- installierten ST -Stecker an einem Ende. Sie werden üblicherweise in Glasfasernetzwerken zum Spleißen für andere Fasern oder eine Verbindung zu Geräten verwendet. Der ST -Anschluss ist ein Bajonett -Style -Stecker, der für die Benutzerfreundlichkeit und Zuverlässigkeit bekannt ist.

Werkzeuge und Materialien erforderlich

Um die Glasfaser -Pigtzigs erfolgreich zu beenden, benötigen Sie die folgenden Werkzeuge und Materialien:

Glasfaser -Kabel -Stripperinnen: Diese werden verwendet, um die Außenmantel, die Pufferbeschichtung und manchmal die Acrylatbeschichtung von der Faser zu entfernen.
Faser -Cleaver: Ein hochwertiger Faser -Cleaver ist für einen sauberen, senkrechten Schnitt am Faserende unerlässlich.
Epoxid- und Epoxidinjektor: Epoxid ist verwendet, um die Faser an den Stecker zu verbinden. Der Injektor hilft bei der präzisen Anwendung des Epoxids.
Backofen oder Heißluftpistole aushärten: Um das Epoxid zu heilen, benötigen Sie entweder einen Aushärtungsofen oder eine Heißluftpistole.
Polierfilm und Polierblock: Diese werden verwendet, um das Faserende nach dem Heilen des Epoxids zu polieren und eine glatte und flache Oberfläche für eine optimale Lichtübertragung zu gewährleisten.
Reinigungsmittel: Isopropylalkohol und Lint - Freie Wischtücher sind zur Reinigung der Faser- und Steckerkomponenten erforderlich.
ST -Anschluss: Der Stecker, der am Zopf befestigt wird.
Glasfaser -Pigsail: Das Kabel, das Sie beenden.

Schritt - bis - Schritt -Beendigungsprozess

Schritt 1: Bereiten Sie die Faser vor

Das Kabel streifen: Verwenden Sie die Glasfaser -Kabel -Stripper, um den äußeren Mantel des Zopfes zu entfernen, typischerweise etwa 30 - 40 mm. Streifen Sie dann die Pufferbeschichtung und lassen Sie etwa 10 bis 15 mm bloßen Faser.
Reinigen Sie die Faser: Tauchen Sie einen Fussel ein - frei wischen Sie in Isopropylalkohol und reinigen Sie die nackte Faser vorsichtig, um Schmutz oder Schmutz zu entfernen.

Schritt 2: Bereiten Sie den Stecker vor

Überprüfen Sie den Stecker: Überprüfen Sie den ST -Anschluss auf sichtbare Schäden oder Mängel. Stellen Sie sicher, dass die Ferrule sauber und kratzfrei ist.
Mischen Sie das Epoxid: Wenn Sie ein Zwei -Teil -Epoxid verwenden, mischen Sie es gründlich gemäß den Anweisungen des Herstellers.
Das Epoxidwesen injizieren: Verwenden Sie den Epoxidinjektor, um die Steckerfinderung mit Epoxid zu füllen. Achten Sie darauf, dass Sie nicht zu viel füllen.

Schritt 3: Setzen Sie die Faser in den Stecker ein

Die Faser ausrichten: Setzen Sie die gereinigte nackte Faser sorgfältig in die Steckverbinderin ein und stellen Sie sicher, dass sie bis zum Ende geht. Stellen Sie sicher, dass die Faser in der Ferrule zentriert ist.
Überschüssige Epoxidhöfe entfernen: Wischen Sie alle überschüssigen Epoxidhöfe ab, die mit einem Fussel aus der Ferrule herausquetschen - freier Wischtisch.

Schritt 4: Heilen Sie das Epoxid

Verwenden Sie einen Aushärtungsofen: Legen Sie den Stecker in den Crossofen bei der empfohlenen Temperatur und für die angegebene Zeit. Dies dauert normalerweise ca. 10 - 15 Minuten.
Alternative: Hitzewaffe: Wenn Sie keinen Härtungsofen haben, können Sie eine Heißluftpistole verwenden. Halten Sie die Heißluftpistole etwa 2 bis 3 Zoll vom Stecker entfernt und bewegen Sie sie gleichmäßig, um das Epoxidharz zu heilen. Achten Sie darauf, den Stecker nicht zu überhitzen.

Schritt 5: Polen Sie die Faser

Erstes Polieren: Legen Sie den Stecker mit einem groben Polierfilm auf den Polierblock. Machen Sie kreisförmige oder acht Bewegungen, um das Faserende zu polieren. Dies hilft, alle Epoxidreste zu entfernen und die Faser zu formen.
Feines Polieren: Ersetzen Sie den groben Polierfilm durch einen feinen Körnerpolierfilm und wiederholen Sie den Poliervorgang. Dieser Schritt hilft, eine glatte und flache Oberfläche am Faserende zu erreichen.
Schlussreinigung: Reinigen Sie nach dem Polieren den Steckerfästen erneut mit Isopropylalkohol und einem Fussel - frei aus dem Wischen zum Entfernen von Polierschotten.

Testen des abgesetzten Zopfes

Sobald der Beendigungsprozess abgeschlossen ist, ist es entscheidend, den Zopf zu testen, um eine ordnungsgemäße Leistung zu gewährleisten. Sie können eine optische Zeit verwenden - Domänenreflexionsometer (OTDR) oder ein Lichtquellen- und Leistungsmessgerät, um den Einfügungsverlust und den Renditeverlust des terminierten Zopf -Zettiers zu messen. Der akzeptable Einfügungsverlust für einen Bohrloch -St. Pigtail beträgt typischerweise weniger als 0,3 dB, und der Renditeverlust sollte mehr als 50 dB betragen.

Fehlerbehebung

Wenn Sie während des Terminierungsprozesses oder der Testphase auf Probleme stoßen, finden Sie hier einige häufige Probleme und Lösungen:

Hocheinsetzungsverlust: Dies kann auf eine schmutzige oder beschädigte Frucht, unangemessene Faserausrichtung oder ein schlechtes Polieren zurückzuführen sein. Reinigen Sie die Ferrule, richten Sie die Faser neu aus oder polieren Sie das Ende bei Bedarf wieder.
Niedriger Rücklaufverlust: Ein niedriger Rücklaufverlust kann auf eine raue oder ungleichmäßige Faseroberfläche hinweisen. Re - Polen Sie die Faser mit feineren Körpernpolierfilmen.
Epoxidblasen: Wenn Sie Blasen im Epoxidhaben bemerken, haben Sie das Epoxid möglicherweise falsch gemischt oder zu schnell injiziert. Entfernen Sie die Faser, reinigen Sie den Stecker und wiederholen Sie den Epoxidinjektionsprozess.

Abschluss

Das Beenden von Faser -St. Zöpfen ist ein technischer Prozess, der Liebe zum Detail und den richtigen Werkzeugen erfordert. Wenn Sie die in diesem Handbuch beschriebenen Schritte befolgen, können Sie eine erfolgreiche Beendigung und eine optimale Leistung Ihres Glasfasernetzwerks gewährleisten. Wenn Sie Fragen zur Beendigung der Glasfaser -St. Zöpfen haben oder sich für den Kauf unserer Glasfaserprodukte interessieren, zögern Sie bitte nicht, uns zu kontaktieren, um weitere Diskussionen und Beschaffungen zu erhalten. Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten, um Ihre Glasfaseranforderungen zu erfüllen.
