Der Polarisationsmodus Dispersion (PMD) ist ein entscheidender Parameter für die Leistungsbewertung von Glasfaserkomponenten, einschließlich SPS -Splitern (Planar Lightwave Circuit). Als führender Anbieter von Glasfaser -SPS -Splitern verstehen wir die Bedeutung der genauen Messung von PMD, um die hohe Qualitätsleistung unserer Produkte zu gewährleisten. In diesem Blog werden wir uns mit den Methoden und Überlegungen zur Messung der Polarisationsmodus -Dispersion eines Glasfaser -SPS -Splitters befassen.
Verständnis der Polarisationsmodus Dispersion
Die Polarisationsmodus Dispersion ist ein Phänomen, das in optischen Fasern und Komponenten der einzelnen Modus auftritt. In einer idealen einzelnen - Modusfaser sollte es nur eine Art der Ausbreitung geben. In Wirklichkeit kann die Faser jedoch aufgrund von Unvollkommenheiten in der Faserstruktur und der externen Spannung zwei orthogonale Polarisationsmodi unterstützen. Diese beiden Polarisationsmodi können unterschiedliche Ausbreitungsgeschwindigkeiten aufweisen, was zu einer Zeitverzögerung zwischen ihnen führt. Diese Zeitverzögerung wird als Polarisationsmodus -Dispersion bezeichnet.
Bei Faser -OPTic -SPS -Splitern kann PMD einen erheblichen Einfluss auf die Übertragungsqualität optischer Signale haben, insbesondere in hoher Geschwindigkeit und langer Entfernungskommunikationssysteme. Hohe PMD -Werte können zu einer Signalverzerrung, einer erhöhten Bit -Fehlerrate und einer verringerten Systemleistung führen. Daher ist die genaue Messung PMD für die Gewährleistung der Zuverlässigkeit und Leistung von SPS -Splitern von wesentlicher Bedeutung.
Bedeutung der Messung der PMD für SPS -Splitter

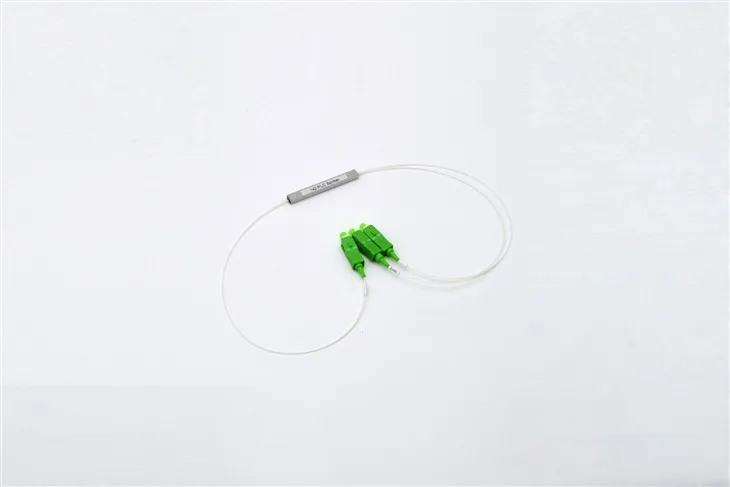

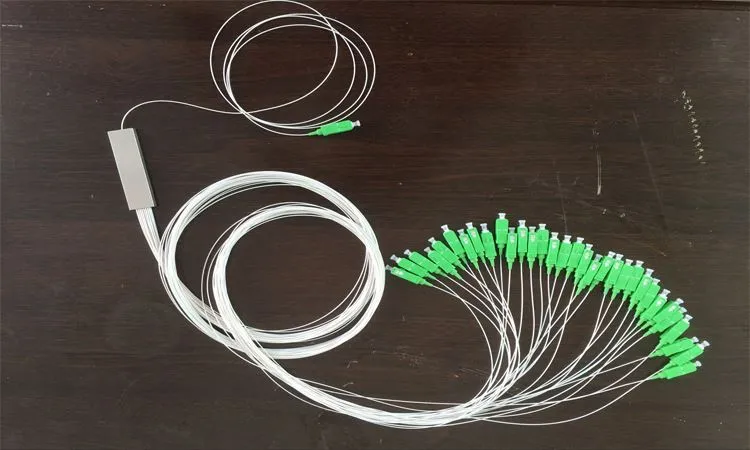

Als Lieferant von Glasfaser -SPS -Splitern bieten wir eine breite Palette von Produkten an, wie die1x64 SPS -Fasersplitter, Stahlrohr, nackte Faser 250 uM, SC APC, SinglemodeAnwesend1x32 Plc -Glasfaser -Splitter, Und1 × 2 SPS -Fasersplitter, Mini -Modul, SC/APC. Die Messung von PMD für diese Splitter ist aus mehreren Gründen von großer Bedeutung.
Erstens hilft es uns, die strengen Qualitätsanforderungen unserer Kunden zu erfüllen. Auf dem stark wettbewerbsfähigen Glasfasermarkt fordern die Kunden hohe Leistungsprodukte mit niedrigen PMD -Werten. Durch die genaue Messung von PMD können wir sicherstellen, dass unsere SPS -Splitter die Branchenstandards und die Kundenerwartungen erfüllen oder übertreffen.
Zweitens ermöglicht es uns, PMD zu messen, den Herstellungsprozess von SPS -Splitern zu optimieren. Durch die Analyse der PMD -Messergebnisse können wir die Faktoren identifizieren, die zu hohen PMD -Werten beitragen, und entsprechende Maßnahmen zur Verbesserung des Herstellungsprozesses, z. B. die Anpassung der Produktionsparameter, die Verbesserung der Materialqualität und die Verbesserung der Fertigungsumgebung.
Methoden zur Messung der PMD von SPS -Splitern
Behoben - Analysatormethode
Die feste Methode für das Analysator ist eine der am häufigsten verwendeten Methoden zur Messung von PMD. Bei dieser Methode wird eine polarisierte Lichtquelle verwendet, um Licht in den SPS -Splitter zu injizieren. Das Ausgangslicht des Splitters wird dann durch einen festen Polarisationsanalysator der Ausrichtung geleitet. Durch Messen der Leistung des Ausgangslichts als Funktion des Eingangspolarisationszustands kann der PMD berechnet werden.
Das Grundprinzip der Fixed -Analysator -Methode basiert auf der Tatsache, dass die Leistung des Ausgangslichts, das durch den Polarisationsanalysator verläuft, mit dem Polarisationszustand des Eingangslichts und des PMD des untersuchten Geräts zusammenhängt. Durch Ändern des Eingangspolarisationszustands und Messung der entsprechenden Ausgangsleistung kann ein Datensatz erhalten werden. Durch die Datenverarbeitung und -analyse kann der PMD -Wert ermittelt werden.
Einer der Vorteile der festen Analysatormethode ist die Einfachheit und die relativ geringen Kosten. Diese Methode hat jedoch einige Einschränkungen. Beispielsweise kann es durch die Polarisation - abhängige Verlust (PDL) des zu testenden Geräts beeinflusst werden, und die Messgenauigkeit kann in einigen Fällen begrenzt sein.
Interferometrische Methode
Die interferometrische Methode ist eine weitere wichtige Methode zur Messung von PMD. Bei dieser Methode wird ein Interferometer verwendet, um die Phasendifferenz zwischen den zwei orthogonalen Polarisationsmodi des Ausgangslichts aus dem SPS -Splitter zu messen. Durch Messung der Phasendifferenz als Funktion der optischen Frequenz kann der PMD berechnet werden.
Die interferometrische Methode hat eine hohe Messgenauigkeit und ist im Vergleich zur festen Analysatormethode weniger beeinflusst. Diese Methode erfordert jedoch komplexere experimentelle Geräte und eine ausgefeiltere Messumgebung. Darüber hinaus ist die Datenverarbeitung der interferometrischen Methode auch komplizierter.
Überlegungen zur PMD -Messung
Bei der Messung des PMD von Faser -PLC -Splitern müssen mehrere Faktoren in Betracht gezogen werden, um die Genauigkeit und Zuverlässigkeit der Messergebnisse sicherzustellen.
Umweltbedingungen
Die Umgebungsbedingungen wie Temperatur und Luftfeuchtigkeit können sich auf die PMD -Messergebnisse auswirken. Temperaturänderungen können Änderungen im Brechungsindex der optischen Materialien im SPS -Splitter verursachen, was wiederum die PMD beeinflussen kann. Daher ist es notwendig, die Umgebungsbedingungen während des Messprozesses zu kontrollieren, um sicherzustellen, dass die Messergebnisse stabil und genau sind.
Messgerätekalibrierung
Die Kalibrierung der Messgeräte ist entscheidend, um genaue PMD -Messergebnisse zu erhalten. Vor jeder Messung sollten die Messgeräte wie der Polarisationsanalysator und der Interferometer kalibriert werden, um sicherzustellen, dass die Messwerte genau sind. Darüber hinaus ist eine regelmäßige Kalibrierung der Geräte erforderlich, um seine Messgenauigkeit im Laufe der Zeit aufrechtzuerhalten.
Probenvorbereitung
Die ordnungsgemäße Probenvorbereitung ist auch für die PMD -Messung wichtig. Der SPS -Splitter sollte ordnungsgemäß installiert und an die Messgeräte angeschlossen sein, um eine gute optische Kopplung zu gewährleisten. Jede Fehlausrichtung oder schlechte Verbindung kann zu ungenauen Messungsergebnissen führen.
Abschluss
Die Messung der Polarisationsmodus Dispersion von Faser -SPS -SPS -Splitern ist ein entscheidender Schritt, um die hohe Qualitätsleistung dieser Produkte zu gewährleisten. Als Lieferant von Glasfaser -SPS -Splitern sind wir bestrebt, unseren Kunden Produkte zu bieten, die den höchsten Qualitätsstandards entsprechen. Durch die Verwendung genauer PMD -Messmethoden und die Berücksichtigung der relevanten Faktoren im Messprozess können wir den Herstellungsprozess unserer SPS -Splitter optimieren und sicherstellen, dass unsere Produkte niedrige PMD -Werte haben.
Wenn Sie an unseren Faser -SPS -Splitern interessiert sind oder Fragen zur PMD -Messung haben, können Sie uns gerne für Beschaffung und weitere Diskussionen kontaktieren. Wir sind immer bereit, Ihnen professionelle Lösungen und hochwertige Qualitätsprodukte zur Verfügung zu stellen.
Referenzen
- GP Agrawal, "Fiber - Optic Communication Systems", John Wiley & Sons, 2010.
- ITU - T -Empfehlung G.650.1, "Definitionen und Testmethoden für die Polarisationsmodus Dispersionsparameter von Einzelmodusfasern", International Telecommunication Union, 2012.
- R. Olshansky, "Polarisationsmodus Dispersion in optischen Fasern", Journal of Lightwave Technology, Vol. 14, nein. 9, S. 1735 - 1748, 1996.
